EL5122 Beckhoff | Module Giải Mã Encoder 2 Kênh EtherCAT (1 MHz)

**SKU:** EL5122
**Thương hiệu:** Beckhoff
**Loại sản phẩm:** EtherCAT Terminal - Module giải mã Encoder 2 kênh (Incremental)
**Tốc độ:** Lên đến 1 MHz (TTL)
**Tín hiệu hỗ trợ:** 5 V DC (TTL, Open Collector)
**Tình trạng:** Mới 100%, chính hãng
**Phụ kiện đi kèm:** Đầy đủ chứng từ CO/CQ, hóa đơn VAT

nhà chế tạo: Beckhoff

SKU: EL5122

1.000 ₫

Số lượng:

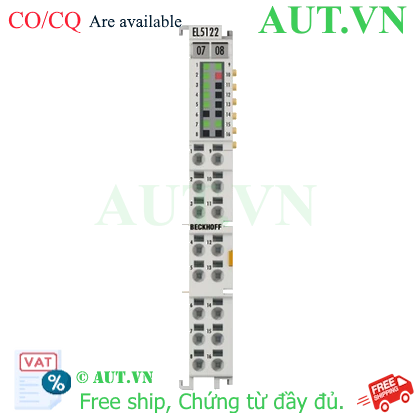

Giới thiệu Module EtherCAT Terminal EL5122 Beckhoff

Trong các hệ thống điều khiển chuyển động (Motion Control) yêu cầu độ chính xác cực cao, việc thu thập tín hiệu phản hồi từ Encoder là yếu tố sống còn. EL5122 Beckhoff là giải pháp EtherCAT Terminal chuyên dụng, cho phép kết nối và giải mã tín hiệu từ 2 kênh Encoder tăng dần (incremental). Với khả năng xử lý tốc độ cao lên đến 1 MHz, EL5122 đảm bảo tính chính xác tuyệt đối trong việc giám sát vị trí, tốc độ và tần số trong các dây chuyền sản xuất tự động hóa hiện đại.

Điểm nổi bật của EL5122

Hiệu suất vượt trội: Hỗ trợ tốc độ xử lý 1 MHz đối với tín hiệu TTL, giúp bắt kịp các chuyển động cực nhanh.
Độ linh hoạt cao: Tích hợp khả năng giải mã Quadrature (4-fold, 2-fold, 1-fold) và bộ đếm 32-bit tùy chỉnh.
Kết nối đa dạng: Hỗ trợ cả tín hiệu TTL và Open Collector, giúp dễ dàng tương thích với nhiều loại Encoder trên thị trường.
Đồng bộ hóa hoàn hảo: Hỗ trợ công nghệ Distributed Clocks (DC) của EtherCAT, giảm thiểu độ trễ và sai số thời gian giữa các node trong hệ thống.

Lợi ích khi sử dụng EL5122 cho hệ thống của bạn

Tối ưu hóa độ chính xác: Giảm thiểu sai số trong việc xác định vị trí nhờ bộ giải mã 4-fold mặc định.
Tiết kiệm chi phí: Thay vì sử dụng các bộ điều khiển phức tạp, EL5122 đóng vai trò là một module mở rộng thông minh, dễ dàng lắp đặt trên thanh terminal.
Độ tin cậy cao: Được thiết kế theo tiêu chuẩn công nghiệp, chịu được môi trường rung động và nhiễu điện từ (EMC).

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết (EL5122)
Công nghệ	Giao diện encoder tăng dần, Single-ended (TTL, Open Collector), Bộ đếm, Bộ phát xung
Số kênh	2 kênh
Kết nối Encoder	2 x A, B (Kết nối Single-ended: A, B; Bộ đếm/Phát xung: A, B)
Đầu vào bổ sung	Gate/Latch (24 V DC, T_ON > 1 µs) cho mỗi kênh
Điện áp hoạt động Encoder	5 V DC (mặc định), có thể chuyển đổi sang 12 V DC, 24 V DC (Tổng dòng điện 0.3 A)
Bộ đếm (Counter)	32 bit (mặc định), có thể chuyển đổi 16/32 bit
Tần số giới hạn	TTL: 4 triệu xung/s (đánh giá 4-fold, tương ứng 1 MHz); Open Collector: 400k xung/s (đánh giá 4-fold, tương ứng 100 kHz)
Bộ giải mã Quadrature	Có thể chọn: 4-fold (mặc định), 2-fold, hoặc 1-fold
Đồng hồ phân tán	Có hỗ trợ (Distributed Clocks)
Cách ly điện	500 V (E-bus/Field potential)
Nhiệt độ vận hành	0…+55 °C
Chống rung/Sốc	Tuân thủ tiêu chuẩn EN 60068-2-6/EN 60068-2-27
Tiêu chuẩn EMC	Tuân thủ EN 61000-6-2/EN 61000-6-4
Cấp bảo vệ	IP 20

Ứng dụng thực tế

Sản phẩm EL5122 được ứng dụng rộng rãi trong:

Hệ thống Servo điều khiển vị trí chính xác.
Giám sát tốc độ và tần số trong các dây chuyền đóng gói, sản xuất linh kiện điện tử.
Máy CNC và các thiết bị cơ khí chính xác cao.

Sản phẩm tương thích/Khuyên dùng

Để hệ thống vận hành ổn định, EL5122 nên được sử dụng cùng với:

EtherCAT Coupler: Ví dụ EK1100 để kết nối vào mạng EtherCAT.
Bộ nguồn DC: Đảm bảo cấp nguồn ổn định cho thanh terminal và các đầu vào logic.
Bộ điều khiển trung tâm (PLC): Các dòng Beckhoff CX series hoặc các Controller hỗ trợ giao thức EtherCAT.
