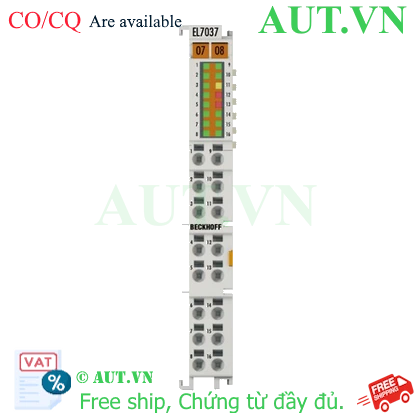

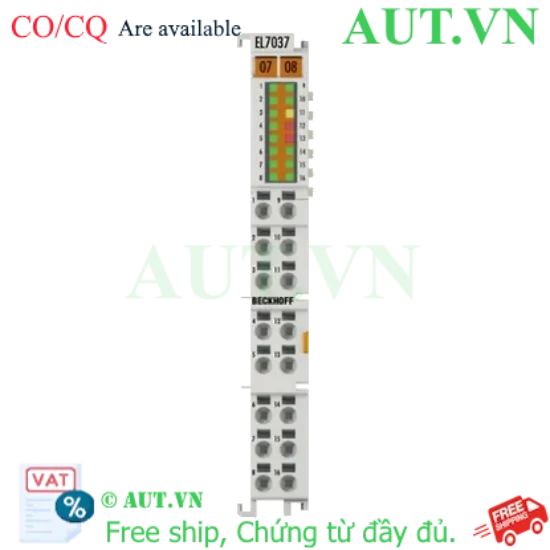

EL7037 Beckhoff | Module Điều Khiển Động Cơ Bước EtherCAT (1.5A)

Thương hiệu: Beckhoff
Model: EL7037
Loại thiết bị: EtherCAT Terminal - Giao diện chuyển động 1 kênh
Ứng dụng: Điều khiển động cơ bước (Stepper Motor) 2 pha
Dòng điện đầu ra: Tối đa 1.5 A (Có thể lên 3.0 A khi dùng kèm quạt ZB8610)
Tính năng nổi bật: Tích hợp đầu vào Encoder, hỗ trợ vi bước lên đến 64 bước
Tình trạng: Mới 100%, bảo hành chính hãng
Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT

nhà chế tạo: Beckhoff

SKU: EL7037

1.000 ₫

Số lượng:

Giới thiệu về EL7037 Beckhoff

EL7037 là module EtherCAT Terminal chuyên dụng được thiết kế để cung cấp giao diện điều khiển chuyển động (motion interface) cực kỳ chính xác cho động cơ bước (stepper motor). Với khả năng tích hợp trực tiếp đầu vào Encoder, EL7037 cho phép thực hiện các tác vụ điều khiển vòng kín (closed-loop), giúp tối ưu hóa độ chính xác và khả năng kiểm soát vị trí trong các hệ thống tự động hóa hiện đại.

Điểm nổi bật của sản phẩm

Độ chính xác cao: Hỗ trợ vi bước (micro stepping) lên đến 64 lần, giúp chuyển động mượt mà và chính xác vượt trội.
Khả năng mở rộng công suất: Mặc định hỗ trợ dòng 1.5 A, nhưng có thể nâng lên 3.0 A khi lắp thêm phụ kiện quạt ZB8610, tăng hiệu suất vận hành.
Giao tiếp EtherCAT tốc độ cao: Tích hợp Distributed Clocks (DC) giúp đồng bộ hóa cực tốt trong hệ thống mạng công nghiệp.
Thiết kế nhỏ gọn: Tiết kiệm diện tích lắp đặt trong tủ điện nhờ cấu trúc Terminal chuẩn Beckhoff.

Lợi ích khi sử dụng EL7037 trong hệ thống của bạn

Việc lựa chọn EL7037 giúp doanh nghiệp giải quyết bài toán về độ chính xác trong các ứng dụng yêu cầu chuyển động tinh vi. Thay vì sử dụng các bộ điều khiển rời rạc, việc tích hợp EL7037 trực tiếp vào hệ thống EtherCAT giúp giảm thiểu dây dẫn, giảm nhiễu và đơn giản hóa việc lập trình điều khiển. Đây là giải pháp tối ưu chi phí nhưng vẫn đảm bảo hiệu suất công nghiệp hàng đầu.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Công nghệ	Công nghệ truyền động nhỏ gọn (Compact drive technology)
Phương thức kết nối	Kết nối trực tiếp động cơ + Phản hồi (Encoder)
Số lượng đầu vào	2 x vị trí biên, 1 x Encoder
Loại tải	Động cơ bước 2 pha (Đơn cực hoặc Lưỡng cực)
Số kênh	1 kênh
Số lượng đầu ra	1 x động cơ bước, 1 x phanh động cơ (motor brake)
Điện áp cung cấp (Electronics)	24 V DC (qua các tiếp điểm nguồn)
Điện áp cung cấp (Power)	24 V DC (nội bộ qua các tiếp điểm nguồn)
Dòng điện đầu ra tối đa	1.5 A
Dòng điện khi dùng thêm ZB8610	Tối đa 3.0 A
Tần số bước	Có thể cấu hình lên đến 16.000 bước đầy đủ/giây
Chế độ vi bước	64-fold micro stepping
Tần số bộ điều khiển dòng điện	Xấp xỉ 30 kHz
Độ phân giải	Xấp xỉ 5000 vị trí trong các ứng dụng điển hình (mỗi vòng quay)
Tín hiệu đầu vào Encoder	5…24 V DC, typ. 5 mA, single-ended
Tần số đầu vào	Tối đa 400.000 increments/s (với đánh giá 4-fold)
Đặc điểm chuyên dụng	Kiểm soát khoảng cách di chuyển, đầu vào encoder, điều khiển vector
Cách ly điện	500 V (E-bus/field potential)
Nhiệt độ hoạt động/lưu trữ	0…+55 °C / -25…+85 °C
Tiêu chuẩn bảo vệ	IP 20
Chứng nhận	CE, UL

Ứng dụng sản phẩm

EL7037 được ứng dụng rộng rãi trong các lĩnh vực:

Máy đóng gói tự động, máy dán nhãn.
Hệ thống CNC độ chính xác cao.
Cánh tay robot và các thiết bị chuyển động chính xác.
Hệ thống băng tải thông minh trong sản xuất linh kiện điện tử.

Sản phẩm tương thích/đi kèm

Để đạt hiệu quả tốt nhất, EL7037 nên được sử dụng cùng với:

Bộ điều khiển trung tâm: Các dòng PLC Beckhoff (CX series) hoặc bộ điều khiển EtherCAT tương thích.
Phụ kiện tăng cường: Quạt làm mát ZB8610 để tăng dòng điện lên 3.0 A.
Động cơ: Các dòng động cơ bước (Stepper Motor) 2 pha, điện áp 24V DC.
Nguồn điện: Bộ nguồn 24V DC công suất phù hợp cho hệ thống.
