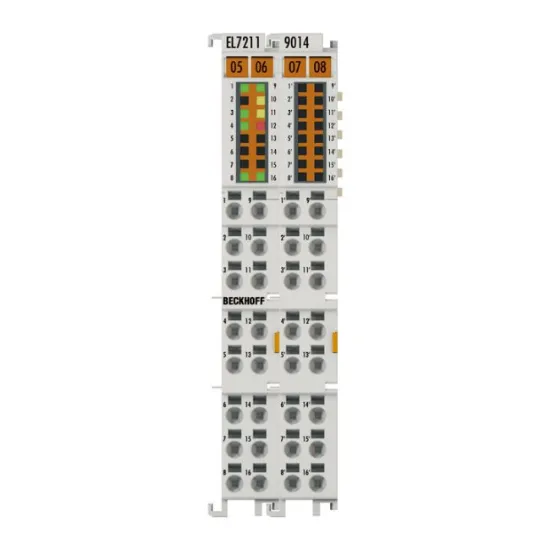

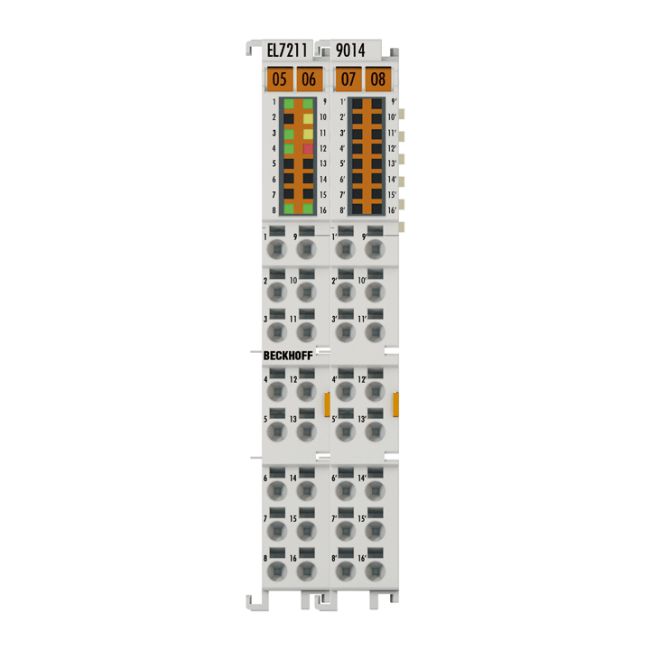

Beckhoff EL7211-9014 | EtherCAT Terminal Điều Khiển Servo Motor (OCT, 48V DC, 4.5A)
- Thương hiệu: Beckhoff
- Model: EL7211-9014
- Giao thức: EtherCAT Interface
- Công nghệ: One Cable Technology (OCT) giúp giảm thiểu dây dẫn
- Dòng điện đầu ra: 4.5 A (Peak 9.0 A)
- Điện áp cung cấp: 8…48 V DC
- Tính năng an toàn: Hỗ trợ Safe Torque Off (STO) và Safe Stop 1 (SS1)
- Tình trạng: Mới 100%, chính hãng
- Bảo hành: 12 tháng tại AUT VN
Giới thiệu sản phẩm Beckhoff EL7211-9014
EL7211-9014 là module EtherCAT Terminal chuyên dụng để điều khiển chuyển động (motion interface) cho động cơ servo một kênh. Được thiết kế theo triết lý nhỏ gọn nhưng mạnh mẽ, sản phẩm này là giải pháp tối ưu cho các hệ thống tự động hóa yêu cầu độ chính xác cao, tốc độ phản hồi nhanh và tiết kiệm không gian lắp đặt. Với sự tích hợp của công nghệ One Cable Technology (OCT), việc kết nối giữa terminal và động cơ trở nên đơn giản hơn bao giờ hết, giúp giảm đáng kể chi phí dây dẫn và thời gian lắp đặt.
Điểm nổi bật của EL7211-9014
- Công nghệ OCT tiên tiến: Tối ưu hóa việc truyền tải tín hiệu và nguồn điện qua một sợi cáp duy nhất, giúp hệ thống gọn gàng và giảm nhiễu.
- Hiệu suất cao: Khả năng điều khiển motor đồng bộ ba pha sử dụng nam châm vĩnh cửu với dòng định mức 4.5 A và dòng đỉnh lên tới 9.0 A.
- An toàn tuyệt đối: Tích hợp các chức năng an toàn chuẩn công nghiệp như Safe Torque Off (STO) và Safe Stop 1 (SS1), bảo vệ tối đa cho người vận hành và thiết bị.
- Plug & Play: Dễ dàng tích hợp vào hệ thống EtherCAT hiện có nhờ khả năng nhận diện và cấu hình nhanh chóng.
Lợi ích khi sử dụng EL7211-9014
Việc lựa chọn Beckhoff EL7211-9014 không chỉ giúp doanh nghiệp tối ưu hóa chi phí vật tư mà còn nâng cao độ tin cậy của hệ thống. Nhờ khả năng kiểm soát quỹ đạo (track control) tích hợp và độ trễ cực thấp của giao thức EtherCAT, sản phẩm đảm bảo các chuyển động servo luôn mượt mà, chính xác, đặc biệt quan trọng trong các ứng dụng đóng gói, lắp ráp điện tử hoặc robot công nghiệp.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Giao thức truyền thông | EtherCAT |
| Công nghệ điều khiển | Compact drive technology |
| Phương thức kết nối | Kết nối trực tiếp động cơ với OCT (One Cable Technology) |
| Số lượng đầu vào | 2 x vị trí giới hạn (end position), 1 x phản hồi (feedback), 1 x STO |
| Loại tải phù hợp | Động cơ đồng bộ ba pha kích từ nam châm vĩnh cửu |
| Số kênh điều khiển | 1 kênh |
| Số lượng đầu ra | 1 x servomotor, 1 x motor brake (phanh động cơ) |
| Điện áp nguồn điều khiển (Electronics) | 24 V DC (qua các chân nguồn) |
| Điện áp nguồn động lực (Power) | 8…48 V DC (nguồn ngoài) |
| Dòng điện đầu ra (rms) | 4.5 A |
| Dòng điện đỉnh (Peak rms) | Tối đa 9.0 A trong 1 giây |
| Tần số trường quay | 0…599 Hz |
| Tần số xung PWM | 16 kHz |
| Tần số bộ điều khiển dòng điện | 32 kHz |
| Tần số bộ điều khiển tốc độ | 16 kHz |
| Điện áp đầu ra phanh động cơ | 24 V DC |
| Dòng điện đầu ra phanh động cơ | Tối đa 0.5 A |
| Tính năng an toàn | Safe Torque Off (STO), Safe Stop 1 (SS1) |
| Khả năng cách điện điện tử | 500 V (E-bus/field potential) |
| Trọng lượng | Khoảng 95 g |
| Nhiệt độ vận hành/lưu trữ | 0…+55 °C / -25…+85 °C |
| Cấp bảo vệ | IP 20 |
| Chứng nhận | CE, UL |
Ứng dụng và Khả năng tương thích
Ứng dụng: Sản phẩm lý tưởng cho các máy móc yêu cầu chuyển động chính xác cao như máy CNC mini, hệ thống băng tải thông minh, máy đóng gói thực phẩm và các cánh tay robot công nghiệp nhỏ.
Sản phẩm tương thích: EL7211-9014 hoạt động hoàn hảo khi sử dụng cùng với các dòng động cơ Beckhoff hỗ trợ công nghệ One Cable Technology (OCT) và các module mở rộng trên hệ thống EtherCAT E-bus của Beckhoff.
