Cảm Biến Encoder: Giải Mã Chuyển Động và Vị Trí Chính Xác

Trong thế giới tự động hóa và điều khiển chuyển động, cảm biến encoder đóng vai trò là đôi mắt và tai, cung cấp thông tin quan trọng về vị trí, tốc độ và hướng di chuyển của các bộ phận cơ khí. Nhờ khả năng chuyển đổi chuyển động cơ học thành tín hiệu điện, encoder trở thành một thành phần không thể thiếu trong vô số ứng dụng, từ máy CNC, robot công nghiệp đến hệ thống thang máy và thiết bị y tế. Vậy, cảm biến encoder là gì và tại sao nó lại quan trọng đến vậy?
Hãy cùng khám phá chi tiết.
Trong bài viết này Auto Tech VN chúng ta sẽ cùng tìm hiểu về Encoder các bạn nhé.

1. Cảm Biến Encoder Là Gì?

Cảm biến encoder (hay bộ mã hóa) là một thiết bị điện cơ học có khả năng chuyển đổi chuyển động cơ học (quay hoặc tuyến tính) thành tín hiệu điện. Tín hiệu này thường là các xung vuông hoặc các dạng sóng khác, có thể được bộ điều khiển (PLC, microcontroller,...) giải mã để xác định các thông số chuyển động như:

Nói một cách đơn giản, encoder giúp "đo lường" chuyển động một cách chính xác và cung cấp dữ liệu này cho hệ thống điều khiển.

2. Nguyên Lý Hoạt Động Của Encoder?

Nguyên lý hoạt động cơ bản của encoder dựa trên việc sử dụng một đĩa mã hóa (encoder disk) hoặc thước đo (linear scale) có các vạch chia quang học hoặc từ tính được sắp xếp theo một mẫu nhất định. Khi trục encoder quay hoặc thước đo di chuyển, các cảm biến bên trong encoder sẽ đọc các vạch chia này và tạo ra các tín hiệu điện tương ứng.

Tùy thuộc vào loại encoder, nguyên lý hoạt động chi tiết có thể khác nhau:

Loại	Encoder quang học Optical	Encoder từ tính Magnetic	Encoder điện dung Capacitive

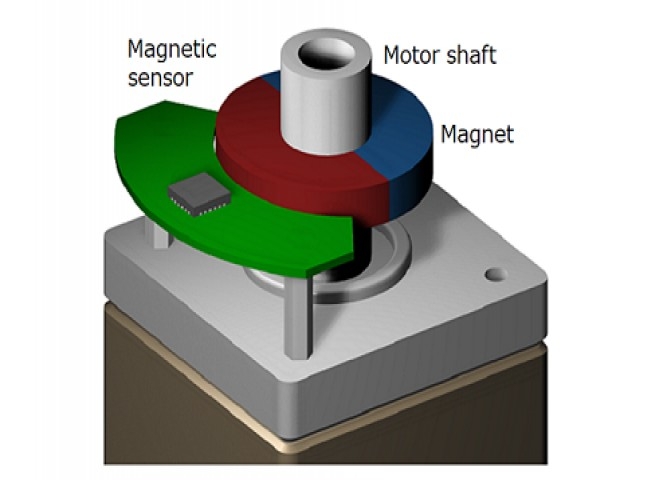

Mô tả	Sử dụng một đĩa mã hóa có các khe hở hoặc vạch mờ. Một nguồn sáng (thường là LED) chiếu qua đĩa và các cảm biến quang điện sẽ nhận ánh sáng đã được điều biến bởi các vạch chia. Sự thay đổi cường độ ánh sáng được chuyển đổi thành các xung điện.	Sử dụng một đĩa mã hóa hoặc thước đo có các cực từ được sắp xếp đặc biệt. Các cảm biến từ trường (ví dụ: Hall sensor) sẽ phát hiện sự thay đổi của từ trường khi đĩa quay hoặc thước đo di chuyển, từ đó tạo ra các tín hiệu điện.	Sử dụng các bản cực kim loại được sắp xếp trên đĩa mã hóa và một đầu đọc. Sự thay đổi điện dung giữa các bản cực khi đĩa quay sẽ tạo ra các tín hiệu điện.
Hình ảnh
Ưu điểm	Độ phân giải cao, phổ biến trong nhiều ứng dụng.	Khả năng chống bụi bẩn và rung động tốt hơn, thích hợp cho môi trường khắc nghiệt.	Kích thước nhỏ gọn, tiêu thụ điện năng thấp.

Các tín hiệu điện này sau đó được xử lý để tạo ra các dạng sóng đầu ra, cung cấp thông tin về chuyển động.

3. Các Loại Encoder?

Encoder có thể được phân loại theo nhiều tiêu chí khác nhau, nhưng phổ biến nhất là theo nguyên lý hoạt động và loại tín hiệu đầu ra:

4. Các Loại Ngõ Ra Của Encoder?

Tín hiệu đầu ra của encoder có thể có nhiều dạng khác nhau, phù hợp với các giao diện điều khiển khác nhau:

5. Ứng Dụng Của Encoder

• Với khả năng đo lường chuyển động và vị trí chính xác, encoder được ứng dụng rộng rãi trong vô số lĩnh vực công nghiệp và đời sống. Dưới đây là một số ứng dụng tiêu biểu:
• Điều khiển chuyển động trong công nghiệp:
• Máy CNC (Computer Numerical Control): Encoder được sử dụng để phản hồi vị trí chính xác của dao cắt và bàn máy, đảm bảo độ chính xác cao trong gia công cơ khí.
• Robot công nghiệp: Cung cấp thông tin về vị trí khớp và chuyển động của cánh tay robot, cho phép thực hiện các tác vụ phức tạp một cách linh hoạt và chính xác.
• Hệ thống băng tải và dây chuyền sản xuất: Giám sát tốc độ và vị trí của sản phẩm trên dây chuyền, đồng bộ hóa các công đoạn sản xuất.
• Máy đóng gói và in ấn: Đảm bảo vị trí chính xác của vật liệu và đầu in, tạo ra sản phẩm chất lượng cao.
• Động cơ servo và biến tần: Cung cấp tín hiệu phản hồi vị trí và tốc độ để điều khiển động cơ một cách chính xác và hiệu quả.
• Hệ thống tự động hóa:
• Thang máy và thang cuốn: Đảm bảo dừng tầng chính xác và điều khiển tốc độ an toàn.
• Cổng và cửa tự động: Kiểm soát vị trí đóng/mở và tốc độ di chuyển.
• Hệ thống đỗ xe tự động: Xác định vị trí xe và điều khiển các cơ cấu nâng hạ.
• Thiết bị đo lường và kiểm tra:
• Máy đo tọa độ (CMM - Coordinate Measuring Machine): Cung cấp thông tin vị trí chính xác để đo kích thước và hình dạng của các chi tiết.
• Thiết bị kiểm tra không phá hủy (NDT - Non-Destructive Testing): Sử dụng encoder để định vị đầu dò và ghi lại dữ liệu kiểm tra theo vị trí.
• Y tế:
• Máy quét MRI và CT: Xác định vị trí chính xác của bàn bệnh nhân và các bộ phận quét.
• Thiết bị phẫu thuật robot: Cung cấp thông tin phản hồi vị trí cho các thao tác phẫu thuật chính xác.
• Năng lượng tái tạo:
• Hệ thống điều khiển góc nghiêng của tấm pin mặt trời: Tối ưu hóa việc thu năng lượng mặt trời bằng cách điều chỉnh góc nghiêng theo vị trí mặt trời.
• Hệ thống điều khiển hướng gió của tuabin gió: Điều chỉnh hướng của cánh quạt để đón gió hiệu quả nhất.
• Các ứng dụng khác:
• Thiết bị in 3D: Kiểm soát vị trí đầu in để tạo ra các chi tiết chính xác.
• Thiết bị giải trí (ví dụ: robot biểu diễn, hệ thống chiếu sáng sân khấu): Đồng bộ hóa chuyển động và hiệu ứng ánh sáng.
• Thiết bị hàng không và vũ trụ: Đo lường vị trí và tốc độ trong các hệ thống điều khiển.
• Nhìn chung, encoder là một công cụ mạnh mẽ và linh hoạt, đóng vai trò quan trọng trong việc nâng cao độ chính xác, hiệu suất và khả năng tự động hóa của vô số ứng dụng khác nhau. Sự phát triển không ngừng của công nghệ encoder tiếp tục mở ra những tiềm năng ứng dụng mới trong tương lai.
•

6. Các Hãng Encoder Trên Thị Trường

Trên thị trường hiện nay có rất nhiều nhà sản xuất encoder uy tín, cung cấp đa dạng các loại encoder cho nhiều ứng dụng khác nhau. Một số hãng nổi tiếng bao gồm:

• Sick: Đức, nổi tiếng với các giải pháp cảm biến và encoder chất lượng cao.
• Heidenhain: Đức, chuyên về encoder có độ chính xác cực cao cho máy công cụ và thiết bị đo lường.
• Baumer: Thụy Sĩ, cung cấp nhiều loại encoder công nghiệp mạnh mẽ.
• Pepperl+Fuchs: Đức, chuyên về cảm biến và encoder cho môi trường công nghiệp khắc nghiệt.
• Omron: Nhật Bản, một nhà sản xuất lớn về thiết bị tự động hóa, bao gồm cả encoder.
• Keyence: Nhật Bản, nổi tiếng với các sản phẩm cảm biến và hệ thống thị giác công nghiệp.
• Dynapar: Mỹ, chuyên về encoder công nghiệp và encoder chịu tải nặng.
• Kübler: Đức, cung cấp nhiều loại encoder và bộ đếm.
• Lika Electronic: Ý, chuyên về encoder cho nhiều ứng dụng công nghiệp.

Việc lựa chọn hãng và loại encoder phù hợp phụ thuộc vào yêu cầu cụ thể của ứng dụng, bao gồm độ chính xác, môi trường làm việc, giao diện điều khiển và chi phí.

Kết luận:

Cảm biến encoder là một thành phần then chốt trong các hệ thống điều khiển chuyển động hiện đại. Hiểu rõ về nguyên lý hoạt động, các loại encoder và các dạng ngõ ra khác nhau sẽ giúp bạn lựa chọn được giải pháp phù hợp nhất cho ứng dụng của mình, đảm bảo độ chính xác, hiệu suất và độ tin cậy của hệ thống. Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích về encoder.
