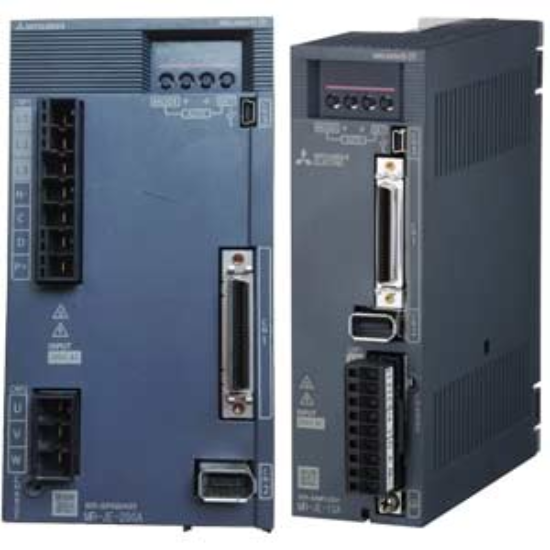

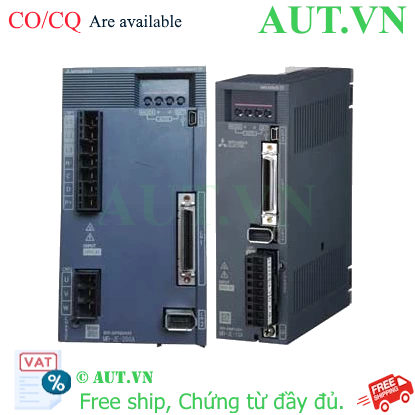

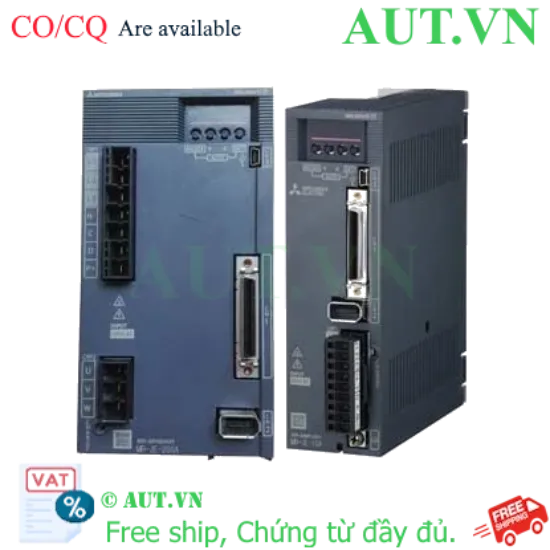

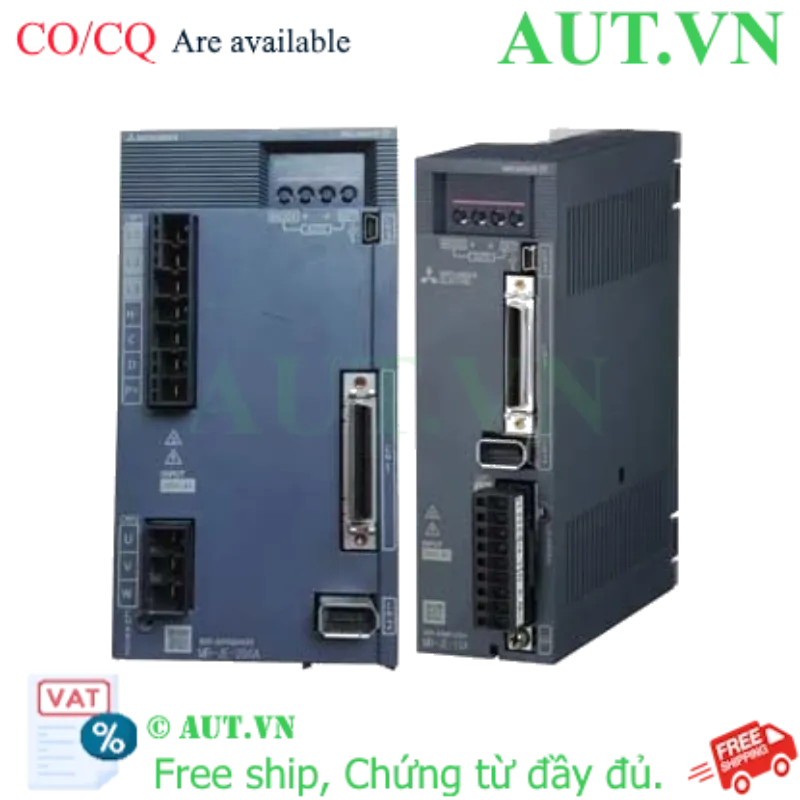

| Model | MR-JE-70A |
| Số pha nguồn cấp | 1 pha, 3 pha |
| Điện áp nguồn cấp | 200...240VAC |
| Điện áp ngõ ra | 170VAC |
| Công suất | 0.75kW |
| Số lượng trục điều khiển | 1 |
| Thiết bị tương thích | Servo motor: HG-KN73BJ, Servo motor: HG-KN73J, Servo motor: HG-SN102, Servo motor: HG-SN102B, Servo motor: HG-SN102BJ, Servo motor: HG-SN102J [...] |
| Phụ kiện đi kèm | Servo amplifer CNP1 power connector: MR-JECNP1-01, Servo amplifer CNP1 power connector: MR-JECNP1-02, Servo amplifer CNP2 power connector: MR-JECNP2-02 [...] |
| Phụ kiện bán rời | Connector set: MR-J3CN1, Junction terminal block cable: MR-J2M-CN1TBL0 5M, Junction terminal block cable: MR-J2M-CN1TBL1M, PC communication cable: MR-J3USBCBL3M, Servo amplifier connector: MR-J2CMP2, Servo amplifier connector: MR-ECN1, Servo amplifier connector: MR-TBNATBL, Servo amplifier connector: MR-BT6V1CBL, Servo amplifier connector: MR-BT6V2CB, SSCNET III cable: MR-J3BUS015M, SSCNET III cable: MR-J3BUS03M, SSCNET III cable: MR-J3BUS05M, SSCNET III cable: MR-J3BUS1.5M, SSCNET III cable: MR-J3BUS10M-A, SSCNET III cable: MR-J3BUS1M, SSCNET III cable: MR-J3BUS20M-A, SSCNET III cable: MR-J3BUS2M, SSCNET III cable: MR-J3BUS30M-B, SSCNET III cable: MR-J3BUS3M, SSCNET III cable: MR-J3BUS40M-B, SSCNET III cable: MR-J3BUS50M-B, SSCNET III cable: MR-J3BUS5M-A, Servo amplifier connector: MR-CCN1, Servo amplifier connector: MR-J3CN1 [...] |
| Loại | Bộ điều khiển servo |
| Tần số ngõ vào | 50/60Hz |
| Dòng điện ngõ ra | 5.8A |
| Phạm vi kiểm soát tốc độ | 2000 vòng/phút (với lệnh tốc độ Analog 1), 5000 vòng/phút (với lệnh tố c độ bên trong 1) [...] |
| Thành phần tích hợp sẵn | Phanh động |
| Kiểu hiển thị | Màn hình LED |
| Tần số xung đầu vào tối đa | 4 Mpulses/s (cho máy thu vi sai), 200 kpulses/s (chế độ mở) |
| Phương pháp điều khiển/ Chế độ điều khiển | Điều khiển độ rộng xung PWM, Phương pháp điều khiển dòng điện |
| Đầu ra analog | 2 |
| Loại ngõ ra xung | A/B/Z-phase pulse |
| Chức năng hoạt động | Kiểm soát chống rung nâng cao II, Bộ lọc thích ứng II, Bộ lọc mạnh mẽ, Tự động hiệu chỉnh, Điều chỉnh một chạm, Chức năng truyền động cứng, Chức năng ghi ổ đĩa, Chức năng chẩn đoán máy, Chức năng giám sát nguồn điện, Chức năng bù chuyển động bị mất, Tắt quá dòng, Ngắt quá điện áp tái tạo, Tắt quá tải (nhiệt điện tử), Bảo vệ quá nhiệt động cơ servo, Bảo vệ lỗi bộ mã hóa, Bảo vệ lỗi tái tạo, Bảo vệ mất điện tức thời, Bảo vệ quá tốc độ, Lỗi bảo vệ quá mức [...] |
| Tính năng độc đáo | Mục đích chung |
| Giao diện truyền thông | RS485/RS422 |
| Kết nối với PC | USB mini B |
| Kiểu đầu nối điện | Bắt vít |
| Phương pháp lắp đặt | Lắp bề mặt |
| Tích hợp quạt làm mát | Không |
| Môi trường hoạt động | Tiêu chuẩn |
| Nhiệt độ môi trường | 0...55°C |
| Độ ẩm môi trường | 5...95% |
| Khối lượng tương đối | 1.5kg |
| Chiều rộng tổng thể | 70mm |
| Chiều cao tổng thể | 168mm |
| Chiều sâu tổng thể | 265mm |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | UL, EN, IEC |
