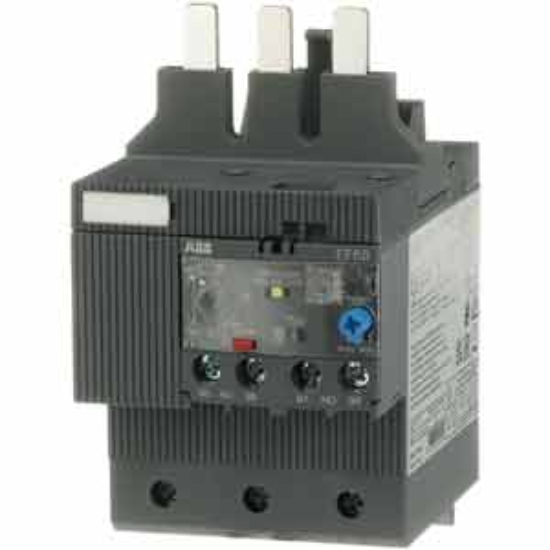

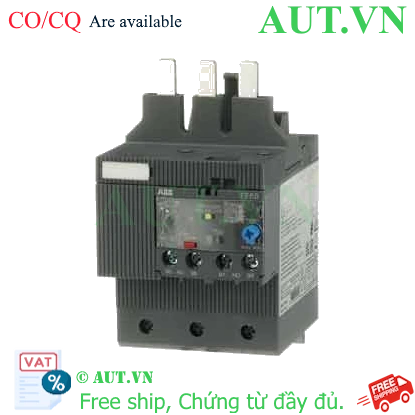

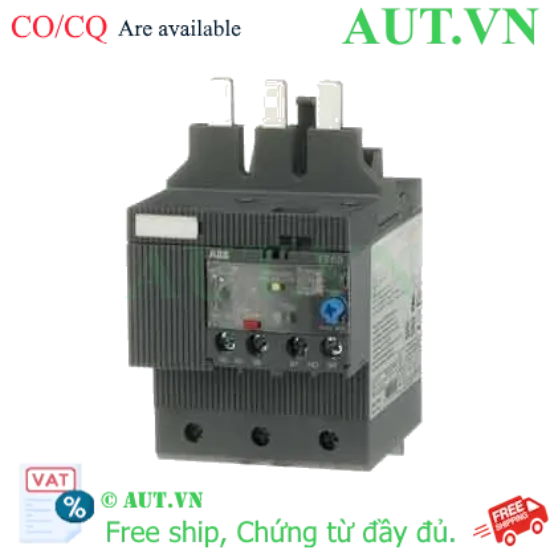

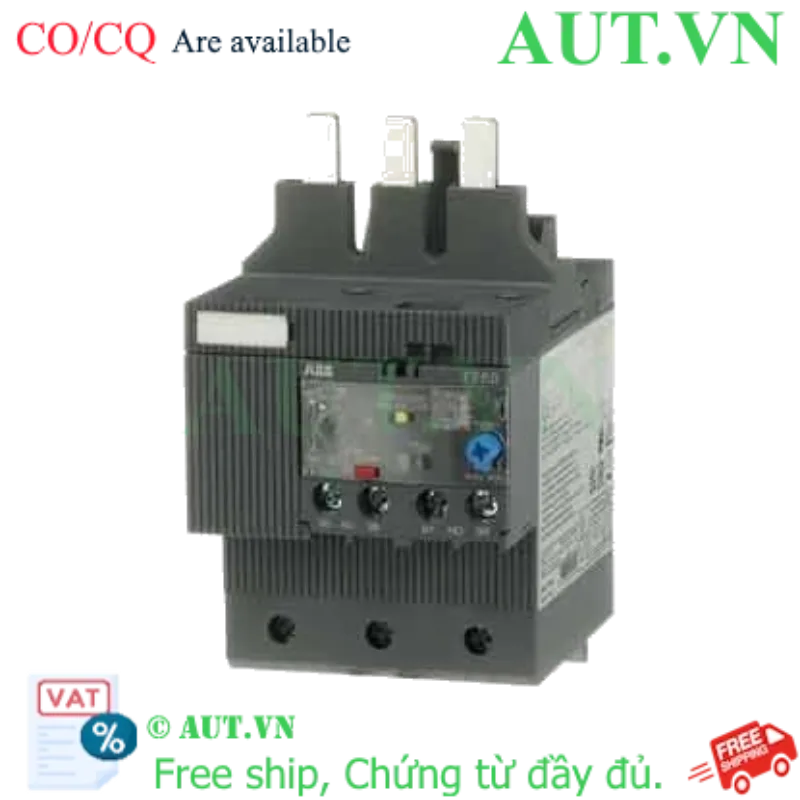

Giới thiệu Rơ le bảo vệ quá tải ABB EF65 70A (1SAX331001R1101)
Trong các hệ thống điện công nghiệp, việc bảo vệ động cơ khỏi các sự cố dòng điện là yếu tố sống còn để duy trì dây chuyền sản xuất. Rơ le bảo vệ quá tải ABB EF65 70A (Mã sản phẩm: 1SAX331001R1101) là giải pháp công nghệ cao, thay thế hoàn hảo cho các dòng rơ le nhiệt cơ học truyền thống. Thay vì dựa vào thanh lưỡng kim nhạy cảm với nhiệt độ, EF65 sử dụng công nghệ đo lường điện tử tiên tiến, cho phép phát hiện chính xác các biến động dòng điện, từ đó ngăn chặn tình trạng cháy động cơ do quá tải hoặc mất pha cực kỳ hiệu quả.
Điểm nổi bật của sản phẩm
- Độ chính xác tuyệt đối: Nhờ công nghệ điện tử, thiết bị loại bỏ hoàn toàn sai số do nhiệt độ môi trường, đảm bảo ngắt mạch đúng giá trị cài đặt ngay cả trong điều kiện khắc nghiệt.
- Bảo vệ đa năng: Không chỉ chống quá tải, sản phẩm còn tích hợp chức năng chống mất pha (Phase Loss) – nguyên nhân hàng đầu gây cháy cuộn dây động cơ 3 pha.
- Thiết kế Plug-and-Play: Khả năng lắp đặt trực tiếp lên Contactor ABB dòng AF giúp tiết kiệm tối đa không gian tủ điện và rút ngắn thời gian thi công, lắp đặt.
- Độ bền công nghiệp vượt trội: Vỏ vật liệu cao cấp, chịu được môi trường vận hành khắc nghiệt với dải nhiệt độ rộng từ -25 đến 70°C.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Mã sản phẩm (Model) | 1SAX331001R1101 (EF65 70A) |
| Thương hiệu | ABB |
| Dải dòng điện điều chỉnh | 25...70A |
| Điện áp định mức | 600VAC / 600VDC |
| Cấu hình tiếp điểm | SPDT (1 NO + 1 NC) |
| Chức năng bảo vệ | Quá tải, Mất pha (Phase Loss) |
| Tần số vận hành | 50/60Hz |
| Chế độ Reset | Thủ công (Manual) hoặc Tự động (Auto) |
| Tiêu chuẩn quốc tế | IEC/EN 60947-1, 60947-4-1, UL 60947-1 |
| Cấp bảo vệ | IP10 |
| Kích thước (RxCxS) | 70mm x 120.2mm x 105.2mm |
Nguồn tham khảo: ABB Official Website
Lợi ích khi đầu tư Rơ le ABB EF65
- Bảo vệ tài sản tối đa: Giảm thiểu rủi ro cháy nổ động cơ, tránh các hư hỏng nghiêm trọng gây tốn kém chi phí thay thế động cơ đắt tiền.
- Tối ưu hiệu suất vận hành: Giảm thiểu thời gian dừng máy (downtime) không mong muốn và các chi phí sửa chữa khẩn cấp do sự cố điện.
- Tiết kiệm diện tích tủ điện: Thiết kế lắp trực tiếp giúp hệ thống tủ điện gọn gàng, chuyên nghiệp và dễ dàng bảo trì hơn.
- Sự an tâm tuyệt đối: Thương hiệu ABB hàng đầu thế giới đảm bảo độ tin cậy cao nhất trong mọi điều kiện vận hành công nghiệp.
Hướng dẫn lắp đặt và cài đặt (How-to)
- Bước 1 - Lắp đặt thiết bị: Gắn thiết bị EF65 trực tiếp vào phía dưới mặt Contactor ABB tương thích (các model AF40, AF52 hoặc AF65).
- Bước 2 - Đấu nối điện: Kết nối nguồn điện 3 pha vào các cực đầu vào của rơ le. Đấu nối tiếp điểm SPDT vào mạch điều khiển ngắt/dừng hoặc mạch báo lỗi của hệ thống.
- Bước 3 - Cài đặt dòng định mức: Sử dụng núm xoay điều chỉnh trên mặt rơ le để thiết lập giá trị dòng điện định mức (FLA) theo đúng thông số của động cơ đang sử dụng.
- Bước 4 - Kiểm tra vận hành: Kích hoạt hệ thống và kiểm tra chức năng Reset (chọn Manual hoặc Auto) để đảm bảo thiết bị đã sẵn sàng bảo vệ động cơ.
Sản phẩm sử dụng chung (isRelatedTo)
Để đạt được hiệu quả bảo vệ cao nhất và tính đồng bộ kỹ thuật, Rơ le EF65 70A nên được sử dụng kết hợp với:
- Contactor ABB: Các dòng model AF40, AF52, AF65.
- Phụ kiện điều khiển: Nút nhấn Reset hoặc Cuộn dây Remote Reset (DRS-F).
- Thiết bị bảo vệ ngắn mạch: MCCB hoặc MCB chính hãng ABB.
Ứng dụng thực tế (Application)
Thiết bị được ứng dụng rộng rãi trong các môi trường công nghiệp nặng và hệ thống tự động hóa hiện đại:
- Hệ thống máy bơm nước, quạt gió công nghiệp công suất lớn.
- Hệ thống băng tải, máy nén khí, máy công cụ CNC trong các nhà máy.
- Hệ thống điều hòa trung tâm (HVAC) cho tòa nhà, trung tâm thương mại.
- Các dây chuyền sản xuất tự động hóa đòi hỏi sự chính xác và độ tin cậy cực cao.
Câu hỏi thường gặp (FAQ)
1. Tại sao nên dùng rơ le điện tử EF65 thay vì rơ le nhiệt cơ học?
Rơ le điện tử EF65 đo lường dòng điện trực tiếp, không bị ảnh hưởng bởi sự thay đổi nhiệt độ môi trường, giúp loại bỏ sai số và mang lại độ nhạy cực cao so với rơ le nhiệt truyền thống.
2. Rơ le này có chức năng chống mất pha không?
Có, đây là một trong những tính năng quan trọng nhất của EF65, giúp bảo vệ động cơ ngay lập tức khi xảy ra sự cố mất một trong ba pha nguồn.
3. Tôi có thể lắp EF65 lên các Contactor dòng không phải AF không?
Thiết kế của EF65 được tối ưu hóa để lắp trực tiếp lên dòng AF của ABB. Nếu dùng dòng khác, bạn cần sử dụng bộ kit chuyển đổi chuyên dụng.
4. Dải dòng 25-70A có đáp ứng được động cơ 50A không?
Hoàn toàn đáp ứng tốt. Bạn chỉ cần điều chỉnh núm xoay về mức 50A để thiết bị hoạt động chính xác nhất.
5. Tiếp điểm SPDT hỗ trợ những gì trong mạch điều khiển?
Tiếp điểm SPDT cung cấp cả 1 tiếp điểm thường đóng (NC) để ngắt mạch khi có lỗi và 1 tiếp điểm thường mở (NO) để gửi tín hiệu báo lỗi đến đèn hoặc PLC.
6. Cách reset rơ le sau khi đã ngắt do quá tải?
Bạn có thể cài đặt chế độ Reset bằng tay (Manual) thông qua nút nhấn hoặc cài đặt tự động (Auto) tùy theo quy trình vận hành của nhà máy.
7. Thiết bị có cần đặt trong tủ điện không?
Vì chỉ đạt cấp bảo vệ IP10, thiết bị cần được lắp đặt bên trong tủ điện để đảm bảo an toàn trước tác động của bụi bẩn và độ ẩm.
8. AUT VN có cung cấp chứng chỉ CO/CQ cho sản phẩm không?
Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ CO (Xuất xứ) và CQ (Chất lượng) chính hãng cho khách hàng.
9. Thời gian bảo hành của sản phẩm như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất ABB tại Việt Nam.
10. Tôi có thể mua hàng tại AUT VN qua hình thức nào?
Bạn có thể đặt hàng trực tiếp qua website aut.vn, Zalo hoặc Hotline 0968.053.025 để được hỗ trợ giao hàng toàn quốc.
