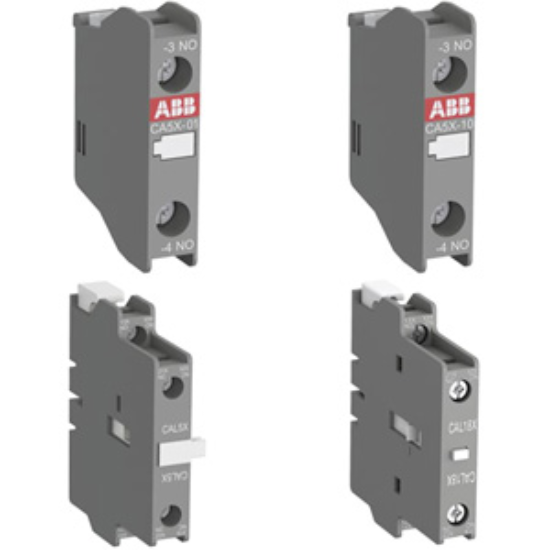

Tiếp điểm phụ ABB CA5X-01 (1SBN019010R1001) 1NC - Lắp mặt trước, Tương thích AX/NX | AUT VN

Cấu hình tiếp điểm: 1NC (1 Tiếp điểm thường đóng) - Phản hồi trạng thái đóng/ngắt chính xác.
Vị trí lắp đặt: Thiết kế gắn mặt trước (Front mounted) giúp tối ưu không gian và dễ dàng bảo trì.
Tương thích hoàn hảo: Dành riêng cho Contactor ABB dòng AX (AX06 - AX150) và Rơ le NX.
Đấu nối an toàn: Sử dụng kiểu kết nối bắt vít (Screw terminals) đảm bảo độ bền điện học.
Tiêu chuẩn quốc tế: Đạt chuẩn IEC/EN 60947-5-1, vận hành ổn định trong môi trường công nghiệp.

nhà chế tạo: ABB

SKU: 1SBN019010R1001 (CA5X-01)

Tải xuống mẫu

Giá cũ: 61.350 ₫

Giá bán: 49.080 ₫

Số lượng:

Tiếp điểm phụ ABB CA5X-01 (1SBN019010R1001): Giải pháp giám sát trạng thái Contactor chuyên nghiệp

Trong hệ thống điều khiển điện công nghiệp, việc giám sát trạng thái đóng/ngắt của thiết bị là yêu cầu tiên quyết để đảm bảo an toàn và tự động hóa. Tiếp điểm phụ ABB CA5X-01 (mã sản phẩm 1SBN019010R1001) là module mở rộng quan trọng, giúp truyền tín hiệu phản hồi (feedback) về PLC, đèn báo hoặc thiết bị điều khiển, giúp hệ thống vận hành thông minh và an toàn tuyệt đối.

Điểm nổi bật của tiếp điểm phụ ABB CA5X-01

Thiết kế gắn mặt trước tiện lợi: Khác với các dòng lắp hông, CA5X-01 được lắp trực tiếp lên mặt trước của thiết bị, giúp tiết kiệm chiều rộng tủ điện và cực kỳ dễ dàng thay thế mà không cần tháo rời các thiết bị xung quanh.
Độ tin cậy vượt trội: Sản phẩm chính hãng từ ABB, được chế tạo với vật liệu cách điện cao cấp, chịu được các xung điện và môi trường nhiệt độ khắc nghiệt trong nhà máy.
Lắp đặt nhanh chóng (Plug-and-Play): Cơ chế khớp nối thông minh giúp kỹ thuật viên có thể lắp đặt chỉ trong vài giây, giảm thiểu thời gian dừng máy.
Khả năng tương thích cao: Được tối ưu hóa hoàn toàn cho dòng Contactor AX và Rơ le NX của ABB, đảm bảo tính đồng bộ và độ bền cơ học cao nhất.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Mã sản phẩm (SKU)	CA5X-01 / 1SBN019010R1001
Thương hiệu	ABB
Cấu hình tiếp điểm	1NC (1 Tiếp điểm thường đóng)
Kiểu lắp đặt	Gắn mặt trước (Front mounted)
Dòng điện định mức (Ith)	6A (24VAC), 4A (220/240VAC), 3A (380/400VAC)
Phương thức đấu nối	Đầu nối bắt vít (Screw terminal)
Thiết bị tương thích	Contactor ABB dòng AX (AX06 đến AX150), Rơ le NX
Nhiệt độ vận hành	-25°C đến +55°C
Cấp bảo vệ	IP 20
Tiêu chuẩn kỹ thuật	IEC/EN 60947-5-1

Lợi ích khi sử dụng tiếp điểm phụ ABB CA5X-01

Nâng cấp hệ thống linh hoạt: Giúp chuyển đổi từ một Contactor cơ bản sang một hệ thống có khả năng phản hồi tín hiệu mà không cần thay thế thiết bị chính.
Tăng cường an toàn (Interlock): Sử dụng tiếp điểm NC để tạo các mạch khóa liên động, ngăn chặn các lỗi vận hành nguy hiểm như khởi động ngược pha hoặc xung đột mạch điều khiển.
Giám sát từ xa hiệu quả: Dễ dàng tích hợp với các hệ thống giám sát thông minh (SCADA/HMI) để kiểm soát trạng thái thiết bị trong thời gian thực.

Hướng dẫn lắp đặt (How-to)

Bước 1 - Ngắt nguồn: Đảm bảo hệ thống đã được ngắt điện hoàn toàn để tránh nguy cơ giật điện.
Bước 2 - Kiểm tra bề mặt: Đảm bảo bề mặt trước của Contactor ABB AX/NX sạch sẽ, không có vật cản.
Bước 3 - Lắp đặt: Đặt CA5X-01 vào rãnh dẫn hướng trên mặt trước của Contactor, ấn nhẹ cho đến khi nghe tiếng "click" để đảm bảo đã khớp hoàn toàn.
Bước 4 - Đấu nối: Sử dụng tua vít phù hợp để siết chặt dây tín hiệu vào các terminal. Lưu ý sơ đồ mạch của tiếp điểm thường đóng (NC).
Bước 5 - Kiểm tra: Cấp nguồn và dùng đồng hồ vạn năng kiểm tra trạng thái đóng/mở của tiếp điểm khi Contactor hoạt động.

Sản phẩm sử dụng chung (isRelatedTo)

Để tối ưu hóa hệ thống điện, quý khách nên kết hợp tiếp điểm phụ CA5X-01 với:

Contactor ABB dòng AX: Từ AX06, AX09, AX12 đến AX150.
Rơ le điều khiển ABB dòng NX: Tăng cường logic điều khiển.
Rơ le nhiệt ABB: Tạo hệ thống bảo vệ động cơ toàn diện.

Ứng dụng thực tế (Application)

Tủ điện điều khiển động cơ (MCC): Giám sát trạng thái khởi động/dừng của động cơ.
Hệ thống máy nén khí & Băng tải: Tự động hóa quy trình vận hành theo chu kỳ.
Mạch khởi động Sao - Tam giác: Chuyển đổi tín hiệu giữa các công đoạn khởi động.
Hệ thống cảnh báo lỗi: Gửi tín hiệu về trung tâm điều hành khi có sự cố ngắt mạch đột ngột.

Câu hỏi thường gặp (FAQ)

1. Tiếp điểm phụ ABB CA5X-01 là loại tiếp điểm gì?
Đây là loại tiếp điểm thường đóng (1NC - Normally Closed). Khi Contactor hoạt động, tiếp điểm này sẽ mở ra.

2. Tôi có lắp CA5X-01 cho dòng Contactor AX09 được không?
Hoàn toàn được. Sản phẩm này tương thích với toàn bộ dòng Contactor ABB AX từ AX06 đến AX150.

3. Lắp mặt trước (Front mounted) có ưu điểm gì hơn lắp hông?
Lắp mặt trước giúp tiết kiệm diện tích bề ngang của Contactor, không làm tăng chiều rộng của thiết bị trong tủ điện.

4. Sản phẩm này có cần dụng cụ đặc biệt để lắp không?
Không, bạn chỉ cần thao tác tay để nhấn vào rãnh và một tua vít nhỏ để đấu nối dây điện.

5. Tiếp điểm CA5X-01 có thể chịu tải được bao nhiêu?
Khả năng chịu tải tùy thuộc vào điện áp: 6A tại 24VAC và giảm dần khi điện áp tăng lên 220V hoặc 400V.

6. Tại sao tôi cần mua tiếp điểm phụ này?
Nếu bạn cần đèn báo trạng thái hoặc cần tín hiệu để gửi về PLC nhằm tự động hóa, bạn bắt buộc phải có tiếp điểm phụ này.

7. Hàng tại AUT VN có phải chính hãng ABB không?
AUT VN cam kết cung cấp sản phẩm ABB chính hãng 100%, đầy đủ chứng chỉ CO/CQ.

8. Tôi có thể mua số lượng lớn cho dự án không?
Có, AUT VN có chính sách giá chiết khấu cực tốt cho các đơn vị thầu và dự án công nghiệp.

9. Chính sách bảo hành của sản phẩm như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của ABB.

10. Làm sao để nhận biết mã hàng 1SBN019010R1001 chính xác?
Bạn có thể kiểm tra trực tiếp mã này trên bao bì sản phẩm và đối chiếu với thông tin tại AUT VN.

Nguồn tham khảo: ABB Official Website
