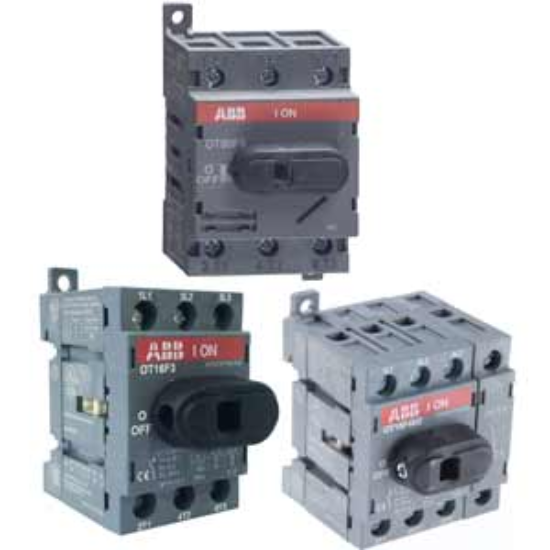

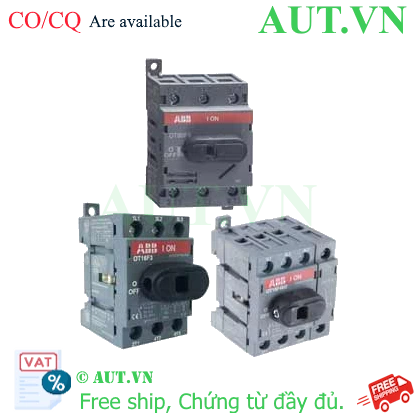

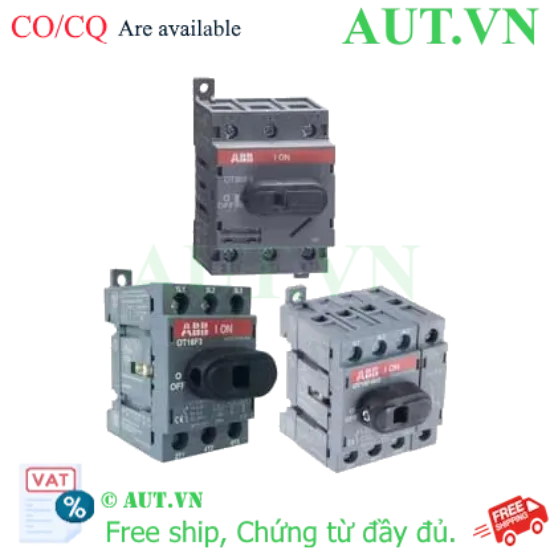

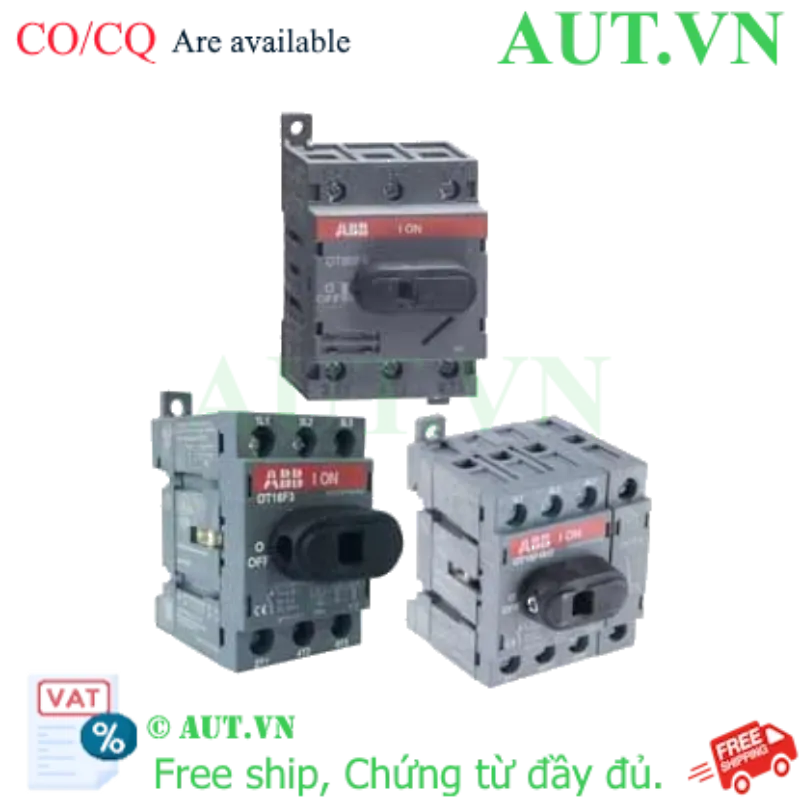

Giới thiệu Cầu dao cắt tải ABB OT40F4N2 (1SCA104932R1001)
Cầu dao cắt tải ABB OT40F4N2 (Mã sản phẩm: 1SCA104932R1001) là dòng thiết bị đóng ngắt điện (Switch-disconnector) cao cấp thuộc series OT danh tiếng của ABB. Sản phẩm được thiết kế chuyên dụng để cách ly nguồn điện một cách an toàn và dứt khoát trong các hệ thống điện công nghiệp, tủ điện phân phối và cả các ứng dụng dân dụng đòi hỏi độ tin cậy cao.
Với khả năng vận hành linh hoạt cả dòng điện xoay chiều (AC) và một chiều (DC), ABB OT40F4N2 là giải pháp tối ưu để bảo vệ hệ thống và đảm bảo an toàn cho kỹ thuật viên trong quá trình bảo trì, sửa chữa.
Điểm nổi bật của sản phẩm
- Thương hiệu đẳng cấp: Sản phẩm từ ABB - tập đoàn hàng đầu thế giới về công nghệ điện, đảm bảo độ bền và sự ổn định vượt trội.
- Khả năng cách ly tuyệt đối: Cơ chế đóng ngắt tay giúp tách rời hoàn toàn mạch điện, ngăn ngừa rủi ro hồ quang và điện giật.
- Thiết kế tối ưu không gian: Kích thước nhỏ gọn, cực kỳ phù hợp để lắp đặt trong các tủ điện có mật độ thiết bị cao.
- Đa năng về điện áp: Hỗ trợ dải điện áp rộng từ 380V đến 690VAC và đặc biệt là dòng DC lên tới 500VDC.
- Tiêu chuẩn quốc tế: Đáp ứng đầy đủ các chứng chỉ khắt khe như IEC, EN và CSA.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Mã sản phẩm (Part Number) | 1SCA104932R1001 |
| Model | OT40F4N2 |
| Loại thiết bị | Cầu dao cắt tải / Cầu dao cách ly (Switch-disconnector) |
| Số cực | 4P (4 Cực) |
| Dòng điện định mức (In) | 40A |
| Điện áp định mức (Ue) | 380VAC, 500VDC, 690VAC |
| Phương pháp lắp đặt | Lắp đặt phía trước (Front mounting) |
| Kiểu kết nối | Đấu nối bằng vít (Screw terminals) |
| Cấp bảo vệ | IP20 |
| Kích thước (RxCxS) | 48mm x 68mm x 56mm |
| Trọng lượng | 125g |
Lợi ích khi đầu tư ABB OT40F4N2
- Tối ưu an toàn: Giảm thiểu rủi ro tai nạn điện nhờ khả năng ngắt mạch tức thời và dứt khoát.
- Tiết kiệm chi phí: Tuổi thọ cơ học cao giúp giảm tần suất thay thế và chi phí bảo trì hệ thống.
- Dễ dàng vận hành: Tay gạt được thiết kế trực quan, giúp người dùng dễ dàng nhận biết trạng thái đóng/ngắt.
- Tính tương thích cao: Dễ dàng tích hợp vào các hệ thống tủ điện hiện có mà không cần thay đổi cấu trúc lớn.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Chuẩn bị sơ đồ đấu nối và đảm bảo hệ thống đã được ngắt nguồn điện an toàn trước khi lắp đặt.
- Bước 2: Cố định cầu dao lên thanh ray DIN hoặc bắt vít trực tiếp vào bảng điện theo đúng vị trí thiết kế.
- Bước 3: Đấu nối dây dẫn vào các cực (L1, L2, L3, N) sử dụng đầu cốt (lug) để đảm bảo tiếp xúc điện tốt nhất.
- Bước 4: Sử dụng tua vít chuyên dụng để siết chặt các vít kết nối, tránh hiện tượng lỏng lẻo gây phát nhiệt hoặc hồ quang.
- Bước 5: Kiểm tra lại các kết nối, vận hành thử tay gạt và tiến hành cấp điện kiểm tra hệ thống.
Sản phẩm sử dụng kèm (isRelatedTo)
Để hệ thống điện hoạt động hoàn hảo, bạn nên kết hợp ABB OT40F4N2 với:
- Aptomat/MCCB ABB: Để tăng cường khả năng bảo vệ quá tải và ngắn mạch.
- Khởi động từ (Contactor) ABB: Cho các ứng dụng điều khiển đóng ngắt tự động.
- Phụ kiện tay gạt kéo dài: Sử dụng khi cần vận hành cầu dao từ bên ngoài cánh tủ điện.
- Thanh ray DIN tiêu chuẩn: Phụ kiện lắp đặt cơ bản.
Ứng dụng thực tế (Application)
- Lắp đặt trong các tủ điện phân phối chính (MSB/DB) tại nhà máy, xí nghiệp.
- Làm thiết bị cách ly nguồn cho máy móc sản xuất, hệ thống điều hòa trung tâm (HVAC).
- Sử dụng trong hệ thống điện mặt trời (Solar PV) để ngắt nguồn DC an toàn.
- Quản lý nguồn điện khu vực trong các tòa nhà văn phòng, chung cư cao tầng.
Câu hỏi thường gặp (FAQ)
1. Cầu dao ABB OT40F4N2 có dùng được cho điện một chiều (DC) không?
Có, sản phẩm hỗ trợ điện áp định mức lên đến 500VDC, rất phù hợp cho hệ thống điện mặt trời.
2. Tại sao tôi nên chọn loại 4 cực (4P) thay vì 3 cực (3P)?
Loại 4P cho phép bạn ngắt cả 3 pha và dây trung tính (Neutral), giúp cách ly hoàn toàn hệ thống, đảm bảo an toàn tối đa khi bảo trì.
3. Sản phẩm này có thể lắp trên ray DIN không?
Có, thiết kế của ABB OT40F4N2 cho phép lắp đặt linh hoạt trên thanh ray DIN tiêu chuẩn hoặc bắt vít trực tiếp.
4. Dòng 40A có tải được máy công nghiệp lớn không?
Tùy công suất thiết bị. Với điện áp 380V, dòng 40A có thể chịu tải khoảng 20-25kW tùy vào hệ số công suất (cosφ).
5. Chỉ số IP20 có nghĩa là gì?
IP20 nghĩa là thiết bị có khả năng chống bụi/vật thể rắn nhưng không chống nước. Do đó, thiết bị bắt buộc phải lắp trong tủ điện chuyên dụng.
6. Làm sao để nhận biết hàng ABB chính hãng?
Bạn nên kiểm tra tem nhãn, mã 1SCA104932R1001 sắc nét và yêu cầu cung cấp chứng chỉ CO/CQ từ nhà cung cấp như AUT VN.
7. Thời gian bảo hành sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của nhà sản xuất ABB.
8. Tôi mua hàng tại AUT VN có được xuất hóa đơn không?
Có, AUT VN cung cấp đầy đủ hóa đơn VAT và chứng từ hợp lệ cho doanh nghiệp.
9. Sản phẩm có sẵn hàng tại kho không?
AUT VN luôn cố gắng duy trì lượng hàng tồn kho ổn định để đáp ứng nhanh nhất nhu cầu khách hàng.
10. AUT VN có hỗ trợ kỹ thuật khi lắp đặt không?
Có, đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng tư vấn miễn phí về sơ đồ đấu nối và cách sử dụng.
