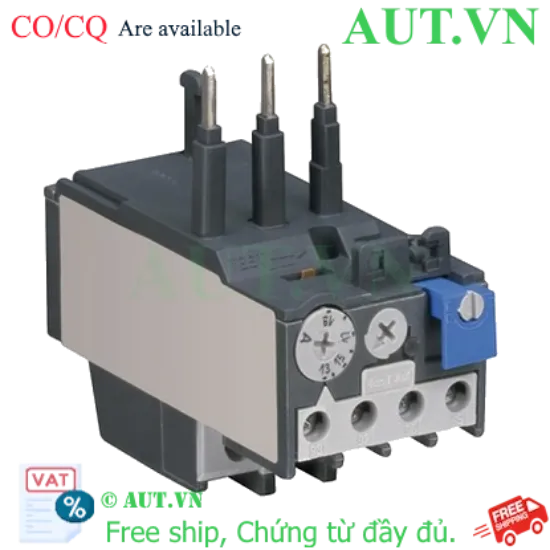

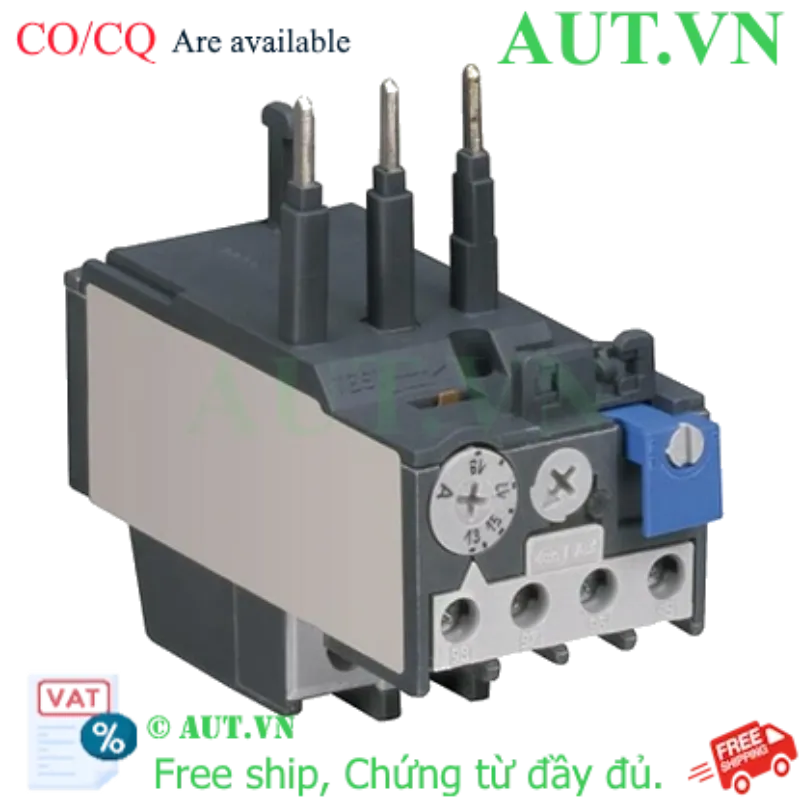

Rơ le nhiệt ABB TA25DU-0.4M (0.25-0.4A) - Bảo Vệ Quá Tải, Chống Mất Pha, Chính Hãng AUT VN

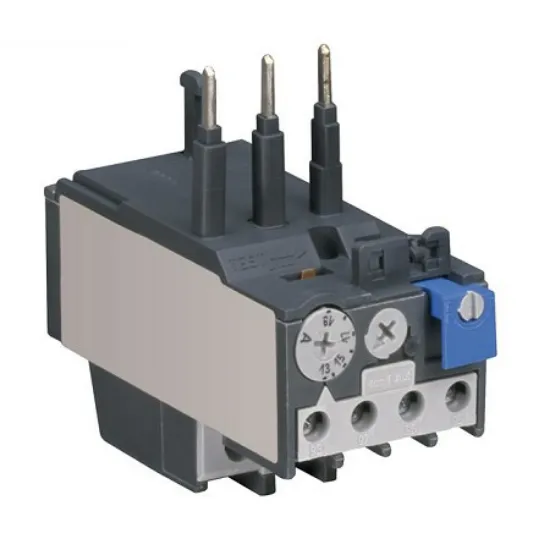

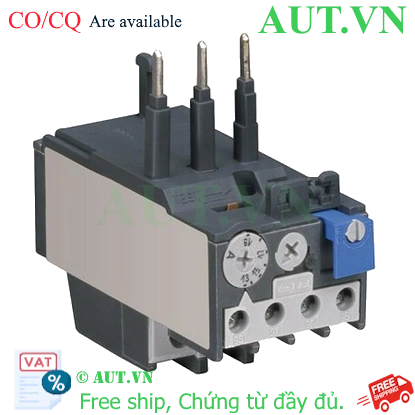

Giới thiệu Rơ le nhiệt ABB TA25DU-0.4M (1SAZ211201R2013)

Trong các hệ thống điều khiển điện công nghiệp, việc bảo vệ động cơ khỏi các sự cố điện không chỉ là yêu cầu kỹ thuật mà còn là yếu tố sống còn để đảm bảo dây chuyền sản xuất vận hành liên tục. Rơ le nhiệt ABB TA25DU-0.4M đóng vai trò là một "lá chắn" an toàn, chuyên dụng để phát hiện tình trạng quá tải và mất pha, từ đó ngắt nguồn điện kịp thời trước khi những hư hỏng nghiêm trọng xảy ra với motor. Tại AUT VN, chúng tôi cung cấp giải pháp bảo vệ động cơ tối ưu, đảm bảo thiết bị hoạt động bền bỉ trong mọi môi trường khắc nghiệt.

Điểm nổi bật của Rơ le nhiệt ABB TA25DU-0.4M

• Tiêu chuẩn Trip Class 10A: Khả năng phản ứng nhanh, ngắt mạch an toàn trong thời gian ngắn khi dòng điện tăng đột biến, phù hợp với hầu hết các ứng dụng khởi động tiêu chuẩn.
• Cơ chế bù nhiệt thông minh: Tự động điều chỉnh theo nhiệt độ môi trường, loại bỏ tình trạng "trip giả" (nhảy rơ le sai) khi nhiệt độ tủ điện tăng cao.
• Tối ưu hóa không gian: Thiết kế compact, lắp ghép trực tiếp vào Contactor ABB series AX, giúp tiết kiệm diện tích lắp đặt và đơn giản hóa quy trình đấu nối dây.
• Độ bền vượt trội: Được chế tạo từ vật liệu cao cấp, chịu nhiệt và chống mài mòn, vận hành ổn định trong môi trường nhà máy công nghiệp nặng.

Bảng thông số kỹ thuật chi tiết

Lợi ích khi sử dụng Rơ le nhiệt ABB cho hệ thống

• Bảo vệ tài sản giá trị: Ngăn chặn tuyệt đối rủi ro cháy motor, giảm thiểu chi phí thay thế và sửa chữa linh kiện đắt đỏ.
• Tối ưu hiệu suất vận hành: Đảm bảo máy móc luôn chạy trong ngưỡng an toàn, kéo dài tuổi thọ cho toàn bộ hệ thống điện.
• Vận hành và cài đặt dễ dàng: Tùy chỉnh dòng điện chính xác qua núm xoay và khôi phục trạng thái hoạt động nhanh chóng bằng nút Reset.
• Yên tâm về chất lượng: Sản phẩm đạt chứng chỉ quốc tế, được phân phối chính hãng bởi AUT VN, đảm bảo quyền lợi bảo hành tối đa.

Hướng dẫn lắp đặt và sử dụng (How-to)

1. Bước 1: Lắp đặt cơ khí: Gắn Rơ le nhiệt TA25DU-0.4M vào các chân cắm phía dưới của Contactor ABB AX. Đảm bảo các khớp nối khớp khít và chắc chắn.
2. Bước 2: Cài đặt dòng điện: Tra cứu dòng định mức (In) trên nhãn motor. Sử dụng tua vít điều chỉnh núm vặn trên rơ le về giá trị phù hợp trong khoảng 0.25A - 0.4A.
3. Bước 3: Đấu nối điện: Kết nối dây dẫn từ đầu ra của rơ le đến các cực của động cơ theo đúng sơ đồ mạch điều khiển.
4. Bước 4: Kiểm tra và Vận hành: Cấp nguồn cho hệ thống. Nếu rơ le nhảy (Trip), hãy kiểm tra lại tải và nhấn nút RESET để tái khởi động.

Sản phẩm sử dụng kèm (isRelatedTo)

Để xây dựng một hệ thống bảo vệ toàn diện, Rơ le nhiệt TA25DU-0.4M nên được kết hợp cùng:

• Contactor ABB AX series: (AX9, AX12, AX18, AX25, AX32, AX40) để đóng ngắt nguồn.
• MCB ABB (CB tép): Để bảo vệ ngắn mạch cho hệ thống.
• Tiếp điểm phụ ABB: Giúp giám sát trạng thái vận hành và báo lỗi từ xa.

Ứng dụng thực tế (Application)

Sản phẩm là lựa chọn hàng đầu cho các động cơ công suất nhỏ yêu cầu độ bảo vệ chính xác cao như:

• Hệ thống máy bơm nước mini, bơm tăng áp gia đình và công nghiệp.
• Quạt thông gió, quạt hút bụi trong các hệ thống HVAC.
• Băng tải nhỏ trong dây chuyền đóng gói, phân loại sản phẩm.
• Máy nén khí, máy làm lạnh quy mô nhỏ.
• Các tủ điện điều khiển tự động hóa (PLC) trong nhà máy thông minh.

FAQ - Giải đáp thắc mắc thường gặp

• 1. Rơ le nhiệt ABB TA25DU-0.4M có cần nguồn nuôi riêng không?
  Không. Đây là thiết bị bảo vệ cơ-nhiệt, hoạt động dựa trên sự giãn nở của thanh lưỡng kim khi có dòng điện chạy qua, do đó không cần nguồn nuôi.
• 2. Tại sao rơ le thường xuyên bị nhảy (Trip) dù motor chạy bình thường?
  Nguyên nhân có thể do: (1) Cài đặt dòng điện quá thấp so với dòng thực tế, hoặc (2) Nhiệt độ môi trường trong tủ điện quá nóng. Hãy kiểm tra lại núm cài đặt và thông gió cho tủ điện.
• 3. Tôi có thể lắp Rơ le này cho Contactor hãng khác không?
  Không nên. Sản phẩm được thiết kế cơ khí chính xác cho dòng AX của ABB. Lắp cho hãng khác sẽ không vừa khít và không đảm bảo an toàn kỹ thuật.
• 4. Trip Class 10A nghĩa là gì?
  Đây là mức ngắt tiêu chuẩn. Rơ le sẽ ngắt mạch trong khoảng 10 giây khi dòng điện đạt mức 6 lần dòng cài đặt, phù hợp cho hầu hết các motor khởi động thông thường.
• 5. Làm sao để nhận biết Rơ le đã hoạt động ngắt mạch?
  Khi xảy ra sự cố, rơ le sẽ nhảy, các tiếp điểm phụ thay đổi trạng thái và bạn sẽ thấy chỉ thị (cờ hiệu) trên mặt thiết bị thay đổi màu sắc.
• 6. Rơ le nhiệt có thay thế được MCB để bảo vệ ngắn mạch không?
  Không. Rơ le nhiệt chỉ bảo vệ quá tải và mất pha. Bạn bắt buộc phải dùng kèm MCB hoặc Cầu chì để bảo vệ ngắn mạch.
• 7. Có thể dùng cho động cơ 1 pha không?
  Có. Tuy nhiên, bạn phải đấu nối nối tiếp cả 3 cực của rơ le để đảm bảo thiết bị hoạt động chính xác và tránh hiện tượng nhảy nhầm do mất pha.
• 8. Tôi có thể điều chỉnh dòng lên trên 0.4A không?
  Không. Dải điều chỉnh của model này cố định từ 0.25A đến 0.4A. Nếu motor có dòng cao hơn, bạn cần chọn model khác với dải dòng tương ứng.
• 9. Sản phẩm tại AUT VN có được bảo hành không?
  Có. Tất cả sản phẩm ABB tại AUT VN đều là hàng chính hãng, bảo hành theo tiêu chuẩn nhà sản xuất và có đầy đủ chứng chỉ CO/CQ.
• 10. Cách reset rơ le sau khi bị Trip?
  Trước hết, hãy xử lý triệt để nguyên nhân gây quá tải (ví dụ: gỡ vật cản kẹt máy). Sau đó, nhấn nút Reset màu đỏ trên mặt rơ le để đưa thiết bị về trạng thái sẵn sàng.

Nguồn tham khảo: ABB Official Website
