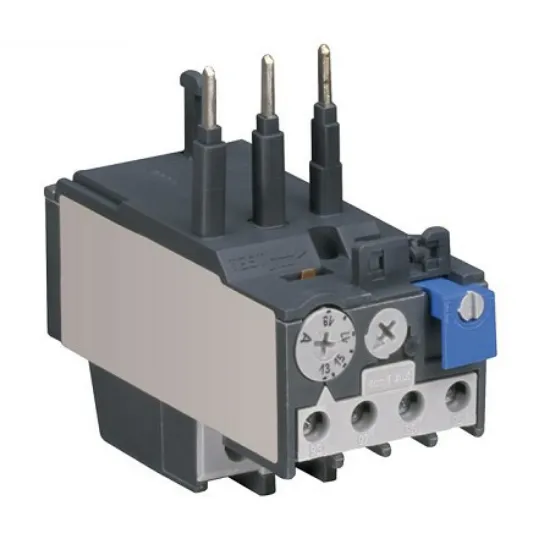

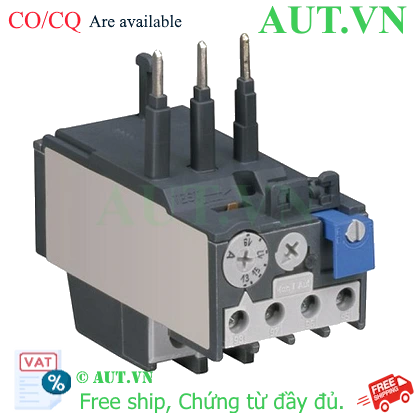

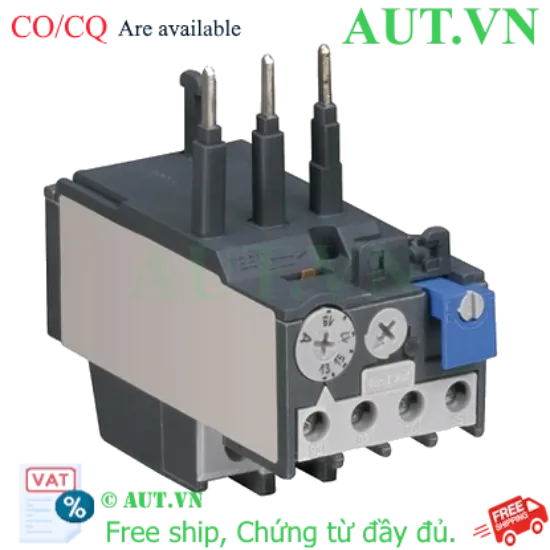

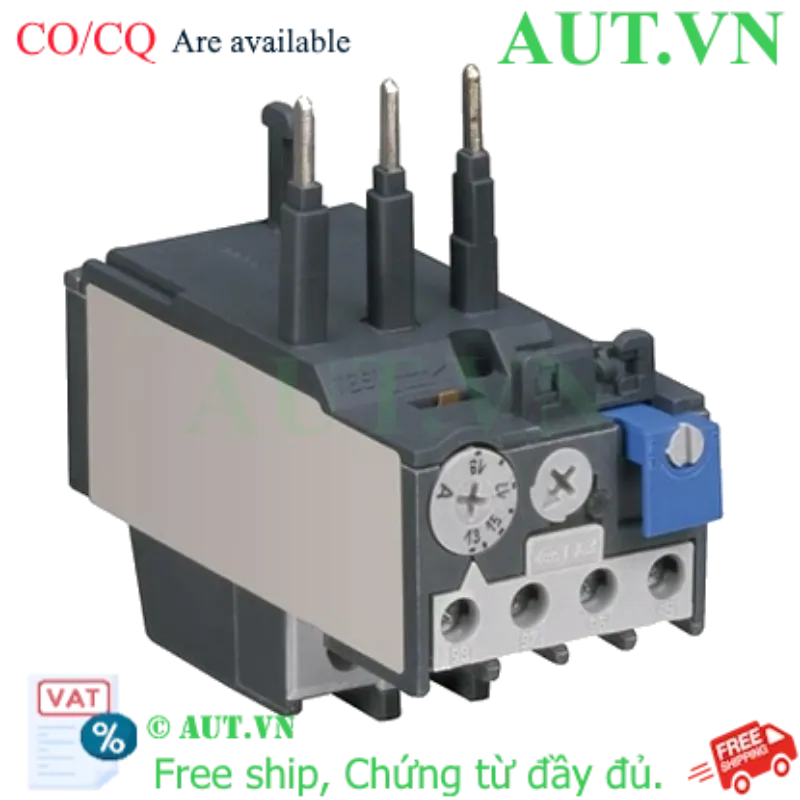

Rơ le nhiệt ABB TA25DU-11M (1SAZ211201R2043) – Giải pháp bảo vệ động cơ chuyên nghiệp
Trong vận hành công nghiệp, sự cố quá tải động cơ là nguyên nhân hàng đầu gây cháy cuộn dây và hư hỏng hệ thống truyền động. Rơ le nhiệt ABB TA25DU-11M được thiết kế như một "lá chắn" an toàn, giúp phát hiện sớm các bất thường về dòng điện và ngắt mạch kịp thời. Với dải điều chỉnh linh hoạt từ 7.5A đến 11A, sản phẩm này là sự lựa chọn hoàn hảo để bảo vệ các động cơ có công suất trung bình trong các hệ thống tự động hóa.
Điểm nổi bật vượt trội của ABB TA25DU-11M
- Độ nhạy và chính xác cực cao: Cơ chế tác động nhiệt nhạy bén giúp ngăn chặn ngay lập tức các tình trạng quá dòng, bảo vệ tuổi thọ động cơ.
- Thiết kế Plug-in tối ưu: Khớp hoàn toàn với dòng Contactor ABB AX, giúp lắp đặt cực nhanh, không cần đấu nối phức tạp, tiết kiệm không gian tủ điện.
- Độ bền chuẩn công nghiệp: Được sản xuất bởi ABB - tập đoàn hàng đầu thế giới, đảm bảo hoạt động bền bỉ trong môi trường rung động và nhiệt độ cao.
- Dễ dàng tùy chỉnh: Núm vặn điều chỉnh trực quan cho phép kỹ thuật viên cài đặt chính xác dòng định mức của động cơ.
Bảng thông số kỹ thuật chi tiết
| Thương hiệu | ABB |
|---|
| Mã sản phẩm (Part Number) | 1SAZ211201R2043 |
|---|
| Model | TA25DU-11M |
|---|
| Dải dòng điện định mức (Ir) | 7.50...11 A |
|---|
| Tiếp điểm phụ (Auxiliary contacts) | 1 NO + 1 NC |
|---|
| Lớp ngắt (Trip Class) | Class 10 |
|---|
| Khả năng tương thích | Contactor ABB dòng AX (AX 9, AX 11, AX 18, AX 25, AX 40) |
|---|
| Tiêu chuẩn kỹ thuật | IEC 60947-4-1 |
|---|
| Ứng dụng chính | Bảo vệ quá tải động cơ điện 3 pha |
|---|
Nguồn tham khảo: ABB Official Store
Lợi ích khi đầu tư Rơ le nhiệt ABB TA25DU-11M
- Giảm thiểu chi phí sửa chữa: Ngăn chặn triệt để rủi ro cháy motor, giúp doanh nghiệp tránh được các chi phí thay thế linh kiện đắt đỏ.
- Nâng cao tính an toàn: Bảo vệ hệ thống điện khỏi nguy cơ chập cháy, đảm bảo an toàn cho nhân sự vận hành máy.
- Tối ưu hóa thời gian vận hành: Phát hiện lỗi sớm giúp quy trình bảo trì được chủ động, giảm thiểu thời gian dừng máy (downtime) ngoài ý muốn.
Hướng dẫn lắp đặt và vận hành (How-to)
- Bước 1: Xác định dòng điện định mức (In) trên nhãn động cơ. Đảm bảo giá trị này nằm trong dải 7.5A - 11A.
- Bước 2: Gắn trực tiếp Rơ le nhiệt TA25DU-11M vào phía dưới của Contactor ABB dòng AX tương ứng.
- Bước 3: Đấu nối dây cấp nguồn từ cực ra của Contactor vào các đầu cực của Rơ le nhiệt.
- Bước 4: Đấu nối dây từ đầu ra của Rơ le nhiệt đến động cơ.
- Bước 5: Dùng tua vít xoay núm điều chỉnh trên mặt rơ le đến đúng giá trị dòng định mức đã xác định ở bước 1.
- Bước 6: Đấu nối tiếp điểm phụ (1NO/1NC) vào mạch điều khiển để nhận tín hiệu cảnh báo hoặc dừng máy khi có sự cố.
Sản phẩm sử dụng kết hợp (isRelatedTo)
Để đạt hiệu quả bảo vệ toàn diện, khách hàng nên sử dụng kết hợp với:
- Contactor ABB dòng AX: AX 9, AX 11, AX 18, AX 25, AX 40 (Đảm bảo khớp chân cắm).
- Thiết bị đóng cắt (MCCB/MCB ABB): Để bảo vệ ngắn mạch và bảo vệ dòng điện cao.
- Bộ điều khiển PLC/HMI: Để giám sát trạng thái lỗi qua tiếp điểm phụ.
Ứng dụng thực tế (Application)
Sản phẩm được ứng dụng rộng rãi trong các môi trường công nghiệp:
- Hệ thống bơm nước công nghiệp: Bảo vệ bơm khi bị kẹt cánh hoặc thiếu pha.
- Hệ thống quạt gió/hút: Bảo vệ motor quạt trong các nhà xưởng, tòa nhà.
- Dây chuyền băng tải: Bảo vệ động cơ kéo trong sản xuất thực phẩm, may mặc.
- Máy nén khí: Đảm bảo an toàn cho hệ thống khí nén tự động.
Câu hỏi thường gặp (FAQ)
1. Rơ le nhiệt ABB TA25DU-11M có dùng được cho Contactor hãng khác không?
Sản phẩm này được thiết kế chuyên dụng để lắp trực tiếp vào dòng Contactor ABB AX. Nếu dùng hãng khác, bạn sẽ phải đấu nối dây thủ công, không được khuyến khích để đảm bảo độ ổn định.
2. Tôi có thể điều chỉnh dòng điện lên 12A được không?
Không, dải điều chỉnh tối đa của mã này là 11A. Nếu động cơ cần dòng cao hơn, bạn cần chọn mã khác có dải rộng hơn.
3. Làm sao biết rơ le đang ở trạng thái lỗi (Trip)?
Khi xảy ra quá tải, rơ le sẽ nhảy cơ chế ngắt và tiếp điểm phụ (NC) sẽ chuyển trạng thái, bạn có thể kết nối với đèn báo hoặc mạch điều khiển để nhận biết.
4. Sản phẩm có khả năng bảo vệ mất pha không?
Có, thiết bị có khả năng phát hiện sự mất cân bằng dòng điện do mất pha, giúp bảo vệ động cơ khỏi tình trạng cháy do chạy mất pha.
5. Tại sao tôi nên mua tại AUT VN thay vì các nơi khác?
AUT VN cam kết hàng chính hãng ABB 100%, có đầy đủ chứng chỉ CO/CQ, bảo hành 12 tháng và hỗ trợ kỹ thuật tận tâm.
6. Cách Reset rơ le sau khi bị nhảy (Trip)?
Sau khi đã kiểm tra và khắc phục nguyên nhân gây quá tải, bạn chỉ cần nhấn nút "Reset" (thường là nút màu xanh hoặc đỏ) trên mặt rơ le để khôi phục trạng thái.
7. Class 10 có ý nghĩa gì?
Class 10 là tiêu chuẩn thời gian tác động của rơ le, phù hợp với hầu hết các loại động cơ tiêu chuẩn hiện nay.
8. Sản phẩm này có sẵn hàng không?
AUT VN luôn sẵn kho hàng nghìn mã thiết bị điện ABB. Vui lòng liên hệ Zalo 0968.053.025 để kiểm tra tồn kho nhanh nhất.
9. Tôi có được kiểm tra hàng trước khi thanh toán không?
Có, AUT VN hỗ trợ kiểm tra hàng chính hãng trước khi nhận để quý khách hoàn toàn yên tâm.
10. Hóa đơn VAT có được cung cấp không?
Có, AUT VN cung cấp đầy đủ hóa đơn VAT cho khách hàng doanh nghiệp khi mua hàng.
