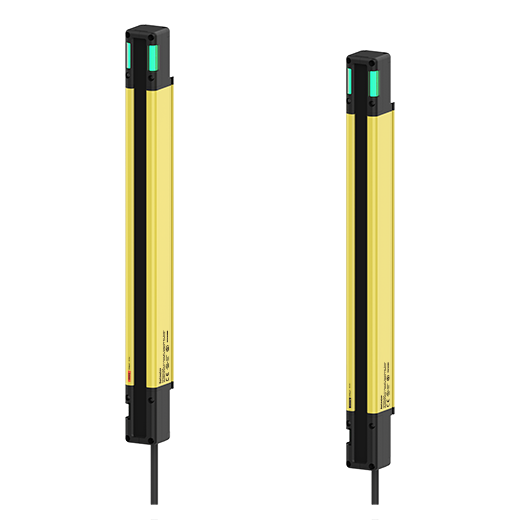

Giới thiệu Cảm biến an toàn Autonics SFL30-45
Cảm biến an toàn Autonics SFL30-45 (Safety Light Curtain) là giải pháp bảo vệ hiện đại nhất nhằm thiết lập hàng rào ánh sáng vô hình, giúp ngăn ngừa tối đa các tai nạn lao động trong môi trường sản xuất công nghiệp. Thiết bị hoạt động dựa trên nguyên lý phát hiện sự xâm nhập của vật thể (tay, chân hoặc cơ thể người) vào vùng nguy hiểm, từ đó ngay lập tức gửi tín hiệu dừng máy khẩn cấp để bảo vệ con người.
Với việc đạt các tiêu chuẩn khắt khe nhất thế giới như SIL 3 và PL e, SFL30-45 không chỉ là một thiết bị cảm biến thông thường, mà là một cam kết về sự an toàn tuyệt đối cho đội ngũ nhân sự và sự vận hành ổn định cho tài sản của doanh nghiệp tại AUT VN.
Điểm nổi bật của Autonics SFL30-45
- Độ tin cậy đạt chuẩn quốc tế: Đáp ứng hoàn hảo IEC 61508 (SIL 3) và ISO 13849-1 (PL e, Cat. 4), đảm bảo hệ thống luôn ở trạng thái an toàn ngay cả khi có sự cố linh kiện xảy ra.
- Khả năng tùy biến linh hoạt: Tích hợp công tắc chuyển đổi thông minh giữa chế độ Ngắn (8m) và Dài (15m), giúp tối ưu hóa việc lắp đặt cho nhiều không gian nhà máy khác nhau.
- Độ bền vượt trội trong môi trường khắc nghiệt: Đạt chuẩn IP69K, cho phép thiết bị hoạt động ổn định trong môi trường ẩm ướt, bụi bẩn và chịu được việc vệ sinh bằng vòi xịt áp lực cao thường xuyên.
- Độ chính xác cao: Với bước trục quang học 25mm, thiết bị được tinh chỉnh chuyên dụng để phát hiện nhanh chóng sự xâm nhập của cánh tay người, giảm thiểu tối đa sai sót.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết kỹ thuật |
| Loại thiết bị | Màn ánh sáng an toàn (Emitter & Receiver) |
| Nguồn sáng | Đèn LED hồng ngoại (855 nm) |
| Khoảng cách phát hiện | 0.2 - 8m (Short mode) / 0.2 - 15m (Long mode) |
| Chiều cao bảo vệ | 1118 mm |
| Số tia / Bước trục | 45 tia / 25mm |
| Điện áp hoạt động | 24 VDC ± 20% |
| Ngõ ra an toàn | OSSD (NPN hoặc PNP cực thu hở) |
| Tiêu chuẩn an toàn | ISO 13849-1 (PL e, Cat. 4), IEC 61508 (SIL 3), UL 61496 |
| Cấp bảo vệ vỏ | IP65, IP67, IP69K |
| Vật liệu cấu tạo | Vỏ nhôm, mặt trước PMMA, giá đỡ SUS304 |
Nguồn tham khảo: Autonics Official Website
Lợi ích khi đầu tư SFL30-45 cho doanh nghiệp
- Bảo vệ tính mạng tuyệt đối: Giảm thiểu tối đa rủi ro tai nạn tại các khu vực máy dập, máy cắt, CNC, giúp doanh nghiệp xây dựng môi trường làm việc chuyên nghiệp và nhân văn.
- Tối ưu hóa quy trình sản xuất: Thay thế các rào chắn vật lý cồng kềnh bằng hàng rào ánh sáng, giúp công nhân tiếp cận máy linh hoạt hơn mà vẫn đảm bảo an toàn.
- Tuân thủ pháp lý quốc tế: Việc sử dụng thiết bị chuẩn SIL3 giúp doanh nghiệp dễ dàng vượt qua các kỳ kiểm tra an toàn lao động và đáp ứng các tiêu chuẩn xuất khẩu toàn cầu.
- Tiết kiệm chi phí vận hành: Sản phẩm có độ bền cực cao, ít bảo trì, giúp giảm thiểu thời gian dừng máy (downtime) đột ngột do sự cố an toàn.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1 - Lắp đặt cơ khí: Sử dụng giá đỡ SUS304 đi kèm để gắn bộ phát (Emitter) và bộ thu (Receiver) đối diện nhau. Đảm bảo hai trục cảm biến thẳng hàng tuyệt đối.
- Bước 2 - Đấu nối điện: Kết nối nguồn 24VDC. Đấu nối ngõ ra OSSD vào Relay an toàn hoặc PLC điều khiển theo sơ đồ đấu nối chính xác của hãng.
- Bước 3 - Cấu hình chế độ: Gạt công tắc chọn chế độ khoảng cách phù hợp (Short 8m hoặc Long 15m) với thực tế lắp đặt tại nhà máy.
- Bước 4 - Căn chỉnh tín hiệu: Kiểm tra đèn báo trạng thái. Nếu đèn báo ổn định, thiết bị đã nhận diện được tia sáng đối diện một cách chính xác.
- Bước 5 - Kiểm tra vận hành: Thực hiện test bằng cách dùng vật cản cắt ngang tia sáng để đảm bảo hệ thống điều khiển dừng máy ngay lập tức khi có xâm nhập.
Sản phẩm sử dụng chung (isRelatedTo)
Để xây dựng một hệ thống an toàn toàn diện, SFL30-45 nên được kết hợp với:
- Relay an toàn (Safety Relay): Xử lý tín hiệu OSSD để ngắt nguồn động lực an toàn.
- Nút nhấn khẩn cấp (Emergency Stop): Bổ sung phương thức ngắt dừng khẩn cấp thủ công.
- Bộ điều khiển PLC an toàn: Quản lý logic vận hành và hệ thống cảnh báo thông minh.
Ứng dụng thực tế (Application)
- Máy dập & Máy cắt công nghiệp: Ngăn chặn tay người lọt vào vùng nguy hiểm của khuôn dập.
- Hệ thống băng tải tự động: Dừng băng tải ngay lập tức khi có người xâm nhập vùng vận hành.
- Khu vực làm việc của Robot: Tạo vùng bảo vệ xung quanh cánh tay Robot khi hoạt động ở tốc độ cao.
- Máy CNC & Máy phay: Bảo vệ người vận hành khỏi các mảnh vỡ hoặc các bộ phận chuyển động tốc độ lớn.
Câu hỏi thường gặp (FAQ)
1. SFL30-45 có thể lắp đặt trong môi trường có nước hoặc dầu không?
Hoàn toàn được. Với chuẩn IP69K, thiết bị được thiết kế để chịu được môi trường ẩm ướt và có thể vệ sinh bằng vòi xịt áp lực cao.
2. Sự khác biệt giữa chế độ Short mode và Long mode là gì?
Short mode cho khoảng cách phát hiện tối ưu từ 0.2 - 8m, trong khi Long mode mở rộng tầm phát hiện lên đến 15m.
3. Tôi có thể kết nối nối tiếp nhiều bộ SFL30-45 không?
Có, thiết bị hỗ trợ kết nối nối tiếp tối đa 3 bộ (tổng cộng không quá 300 tia) để mở rộng vùng bảo vệ diện rộng.
4. Cảm biến này có phát hiện được ngón tay không?
SFL30-45 có bước trục 25mm chuyên dùng phát hiện cánh tay. Nếu yêu cầu phát hiện ngón tay, bạn nên chọn dòng có bước trục 14mm.
5. Ngõ ra OSSD có ý nghĩa gì trong an toàn?
OSSD là ngõ ra tự chẩn đoán, giúp đảm bảo tín hiệu gửi về bộ điều khiển luôn chính xác và phát hiện được lỗi dây dẫn hoặc lỗi thiết bị ngay lập tức.
6. Sản phẩm có đi kèm phụ kiện lắp đặt không?
Sản phẩm thường đi kèm giá đỡ tiêu chuẩn. Vui lòng liên hệ AUT VN để nhận thông tin chi tiết theo từng lô hàng.
7. Thời gian đáp ứng của cảm biến là bao nhiêu?
Thiết bị có thời gian đáp ứng cực nhanh (tính bằng mili giây), đảm bảo máy dừng trước khi có bất kỳ sự tiếp xúc vật lý nào xảy ra.
8. Làm thế nào để nhận biết cảm biến đang gặp lỗi?
Thiết bị có hệ thống tự chẩn đoán qua đèn báo. Khi có lỗi nội bộ, tín hiệu OSSD sẽ tự động ngắt về trạng thái an toàn (OFF) để dừng máy.
9. AUT VN có hỗ trợ kỹ thuật sau bán hàng không?
Có, chúng tôi cung cấp dịch vụ tư vấn lắp đặt và hỗ trợ kỹ thuật chuyên sâu tận tình cho khách hàng trên toàn quốc.
10. Chính sách bảo hành sản phẩm như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics Việt Nam khi mua tại AUT VN.
