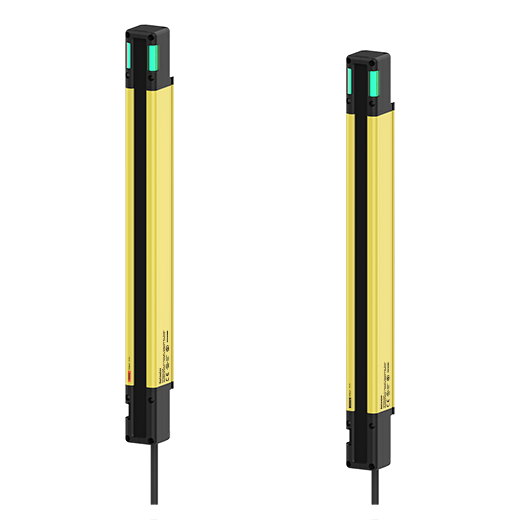

Cảm biến an toàn Autonics SFL30-48 - Chiều cao 1193mm, Khoảng cách 15m, Chuẩn SIL 3

Model: SFL30-48 (Bộ thu - phát)
Chiều cao bảo vệ: 1193mm (48 tia sáng)
Khoảng cách phát hiện: Lên đến 15m (Chế độ Long mode)
Độ phân giải: 25mm (Phát hiện cánh tay/ngón tay)
Nguồn cấp: 24VDC ± 20%
Tiêu chuẩn an toàn: SIL 3, PL e, Cat 4 (Loại 4)

nhà chế tạo: Autonics

SKU: SFL30-48

Tải xuống mẫu

Giá cũ: 33.987.000 ₫

Giá bán: 27.189.600 ₫

Số lượng:

Giới thiệu về Cảm biến an toàn Autonics SFL30-48

Cảm biến an toàn Autonics SFL30-48 (hay còn gọi là màn tia an toàn) là giải pháp bảo vệ tối ưu cho con người trong môi trường công nghiệp. Với khả năng tạo ra một hàng rào ánh sáng hồng ngoại không nhìn thấy, thiết bị sẽ ngay lập tức gửi tín hiệu dừng máy khi có vật thể hoặc cơ thể người xâm nhập vào vùng nguy hiểm, giúp ngăn ngừa tai nạn lao động một cách tuyệt đối.

Được phân phối chính hãng bởi AUT VN, sản phẩm SFL30-48 không chỉ đáp ứng các tiêu chuẩn khắt khe về an toàn quốc tế mà còn đảm bảo hiệu suất vận hành ổn định trong môi trường nhà máy khắc nghiệt.

Điểm nổi bật của Autonics SFL30-48

Độ an toàn tối đa: Đạt tiêu chuẩn SIL 3, PL e, Category 4 - mức độ an toàn cao nhất cho thiết bị công nghiệp.
Phạm vi bảo vệ rộng: Chiều cao bảo vệ lên đến 1193mm với 48 tia sáng, phù hợp cho các máy móc kích thước lớn.
Khoảng cách linh hoạt: Tùy chỉnh chế độ ngắn (8m) hoặc dài (15m) tùy theo không gian lắp đặt.
Độ phân giải chính xác: Khoảng cách giữa các trục quang 25mm, chuyên dụng để phát hiện cánh tay người.
Độ bền vượt trội: Tiêu chuẩn chống bụi, nước IP65, IP67, IP69K, vỏ nhôm chắc chắn.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Loại phát hiện	Thu phát (Through-beam)
Nguồn sáng	LED hồng ngoại (855 nm)
Khoảng cách phát hiện	Chế độ Ngắn (0.2 - 8m) / Chế độ Dài (0.2 - 15m)
Khả năng phát hiện	Ø 30 mm (Cánh tay)
Chiều cao bảo vệ	1193 mm (Số tia: 48)
Độ phân giải (Bước trục)	25 mm
Nguồn cấp	24 VDC ± 20%
Dòng tiêu thụ	Bộ phát: ≤ 106 mA, Bộ thu: ≤ 181 mA
Ngõ ra an toàn	OSSD (NPN hoặc PNP cực thu hở), Tải ≤ 300 mA
Ngõ ra phụ (AUX)	AUX 1/2 (NPN hoặc PNP), Tải ≤ 100 mA
Ngõ ra đèn (LAMP)	LAMP 1/2 (NPN hoặc PNP), Tải ≤ 300 mA
Tiêu chuẩn bảo vệ	IP65, IP67, IP69K
Tiêu chuẩn quốc tế	ISO 13849-1 (PL e, Cat. 4), IEC 61508 (SIL 3), UL 61496 (Type 4)
Nhiệt độ hoạt động	-30 đến 60 ℃

Lợi ích khi sử dụng SFL30-48

Bảo vệ tính mạng: Loại bỏ rủi ro tai nạn cho công nhân vận hành máy.
Tuân thủ pháp luật: Đáp ứng các quy định về an toàn lao động và tiêu chuẩn ISO quốc tế.
Tăng năng suất: Thay thế cho các rào chắn cơ khí cồng kềnh, giúp thao tác nạp/dỡ phôi nhanh hơn.
Giảm thiểu chi phí: Hạn chế thiệt hại do tai nạn lao động và dừng máy ngoài ý muốn.

Hướng dẫn sử dụng và lắp đặt

Lắp đặt cơ khí: Gắn bộ phát và bộ thu đối diện nhau thông qua giá đỡ SUS304. Đảm bảo hai thiết bị song song tuyệt đối.
Căn chỉnh tia sáng: Điều chỉnh vị trí sao cho đèn tín hiệu trên bộ thu hiển thị trạng thái kết nối ổn định (không bị ngắt quãng).
Đấu nối điện: Kết nối nguồn 24VDC và đấu nối ngõ ra OSSD vào Relay an toàn hoặc PLC điều khiển máy.
Cấu hình: Sử dụng công tắc cài đặt để chọn chế độ khoảng cách (Short/Long) và kiểu ngõ ra (NPN/PNP).
Kiểm tra: Thử nghiệm bằng cách đưa vật cản vào vùng bảo vệ để xác nhận máy dừng hoạt động ngay lập tức.

Sản phẩm sử dụng chung

Để hệ thống an toàn hoạt động hoàn chỉnh, SFL30-48 nên được kết hợp cùng:

Relay an toàn (Safety Relay): Để xử lý tín hiệu OSSD và ngắt nguồn điều khiển.
Nút nhấn khẩn cấp (Emergency Stop): Tạo hệ thống dừng khẩn cấp đa lớp.
Bộ nguồn 24VDC: Cung cấp nguồn điện ổn định cho cảm biến.

Ứng dụng thực tế

Cảm biến an toàn SFL30-48 được ứng dụng rộng rãi trong:

Máy dập, máy cắt: Ngăn tay người tiếp xúc vùng dập.
Máy CNC, máy phay: Bảo vệ vùng vận hành trục quay.
Cánh tay Robot: Tạo vùng an toàn xung quanh robot công nghiệp.
Dây chuyền đóng gói: Ngăn người vào khu vực băng tải đang chạy.

Câu hỏi thường gặp (FAQ)

1. SFL30-48 khác gì với các dòng cảm biến quang thông thường?
SFL30-48 là cảm biến an toàn (Safety), có mạch dự phòng và tự kiểm tra lỗi liên tục. Nếu cảm biến hỏng, nó sẽ tự ngắt máy (fail-safe), trong khi cảm biến thông thường có thể bị kẹt trạng thái ON gây nguy hiểm.

2. Khoảng cách 15m là khoảng cách tối đa, vậy lắp 5m có được không?
Hoàn toàn được. Bạn có thể chọn chế độ "Short mode" cho khoảng cách dưới 8m để tăng cường độ ổn định của tia sáng.

3. Nếu bụi bẩn bám vào mặt kính thì sao?
Thiết bị có chức năng cảnh báo giảm cường độ ánh sáng. Khi bụi bám quá nhiều, đèn cảnh báo sẽ sáng để bạn vệ sinh trước khi thiết bị tự ngắt để bảo vệ.

4. Tôi có thể kết nối nhiều bộ SFL30-48 cùng lúc không?
Có, bạn có thể kết nối nối tiếp tối đa 3 bộ (tổng cộng ≤ 300 tia) để mở rộng vùng bảo vệ.

5. Sản phẩm này có chống nước không?
Có, với chuẩn IP67 và IP69K, sản phẩm chịu được tia nước áp lực cao và ngâm nước tạm thời, phù hợp cho môi trường thực phẩm/dược phẩm.

6. Ngõ ra OSSD là gì?
OSSD (Output Signal Switching Device) là ngõ ra an toàn đặc biệt, tự kiểm tra ngắn mạch và đảm bảo tín hiệu ngắt chính xác khi có sự cố.

7. Tại sao tôi nên mua SFL30-48 tại AUT VN?
AUT VN cam kết hàng chính hãng Autonics Việt Nam, đầy đủ CO/CQ, hóa đơn VAT và hỗ trợ kỹ thuật miễn phí trong suốt quá trình cài đặt.

8. Bảo hành sản phẩm bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của Autonics Vina.

9. Cảm biến này có phát hiện được ngón tay không?
Với độ phân giải 25mm, SFL30-48 chuyên dùng phát hiện cánh tay. Để phát hiện ngón tay, bạn cần dòng có độ phân giải 14mm.

10. Lắp đặt có khó không?
Không khó, nhưng cần độ chính xác cao khi căn chỉnh trục quang. AUT VN hỗ trợ hướng dẫn chi tiết qua Zalo/Email.
