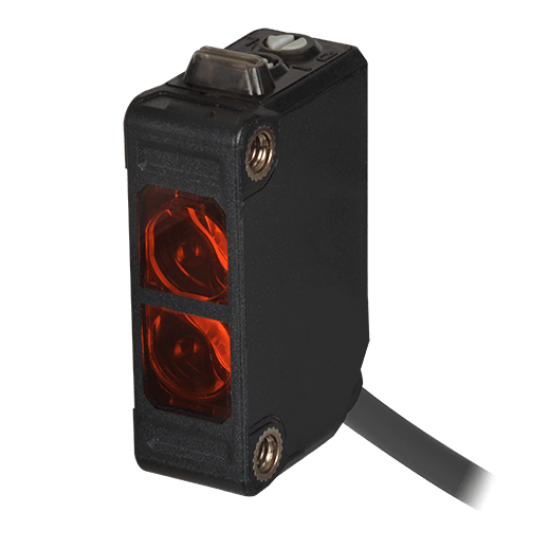

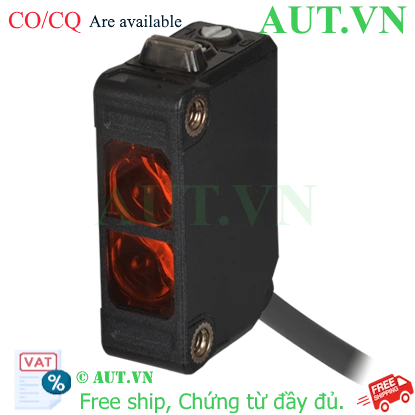

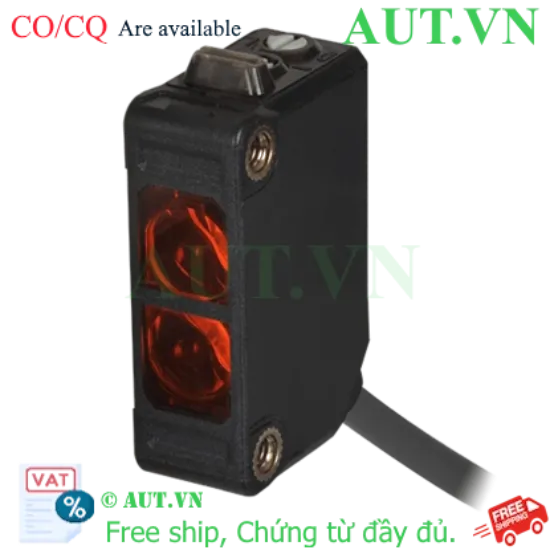

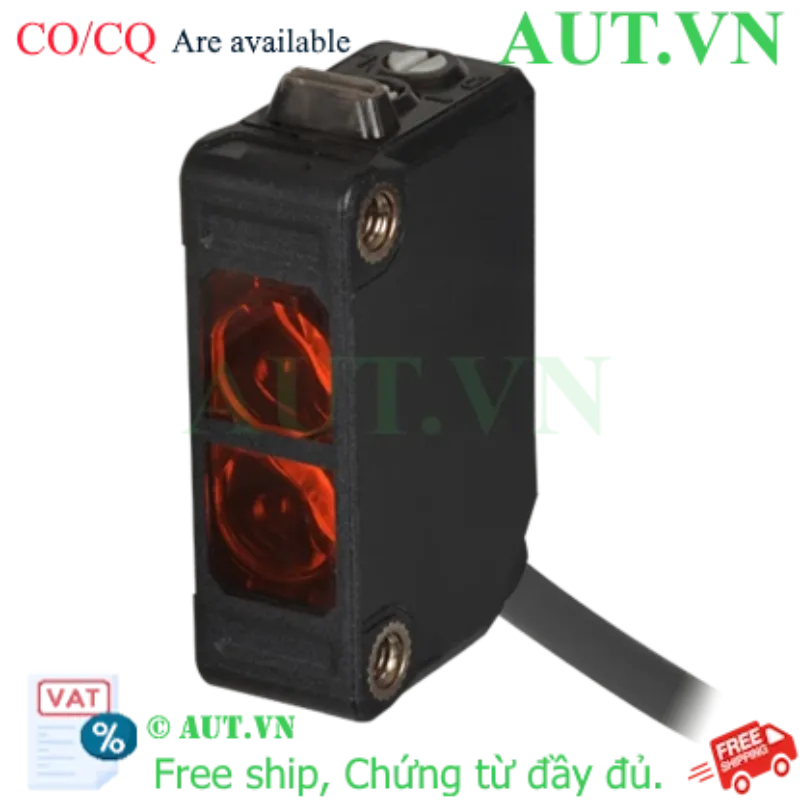

Cảm biến quang Autonics BJR1M-DDT-P-F | Phản xạ khuếch tán 1m, Ngõ ra PNP, Chống dầu IP67

Loại cảm biến: Phản xạ khuếch tán, khoảng cách phát hiện lên đến 1m.
Ngõ ra: PNP, tùy chọn chế độ Light ON/Dark ON linh hoạt.
Điện áp: 10-30VDC, dòng tiêu thụ tối đa 30mA.
Đặc điểm nổi bật: Thiết kế chống dầu, chuẩn bảo vệ IP67, bền bỉ trong môi trường công nghiệp.
Thương hiệu: Autonics chính hãng, phân phối bởi AUT VN.

nhà chế tạo: Autonics

SKU: BJR1M-DDT-P-F

Tải xuống mẫu

Giá cũ: 2.158.800 ₫

Giá bán: 1.727.040 ₫

Số lượng:

Cảm biến quang điện Autonics BJR1M-DDT-P-F: Giải pháp phát hiện vật thể chính xác và bền bỉ

Trong các hệ thống tự động hóa công nghiệp, việc lựa chọn một thiết bị cảm biến chính xác và có khả năng chịu đựng môi trường khắc nghiệt là yếu tố then chốt. Cảm biến quang Autonics BJR1M-DDT-P-F là dòng cảm biến phản xạ khuếch tán cao cấp, được thiết kế đặc biệt để hoạt động ổn định trong môi trường có dầu mỡ, đảm bảo quy trình sản xuất diễn ra liên tục và hiệu quả. Sản phẩm hiện đang được phân phối chính hãng tại AUT VN.

Điểm nổi bật của Autonics BJR1M-DDT-P-F

Khả năng chống dầu tuyệt đối: Vỏ ngoài và thấu kính được chế tạo từ vật liệu chuyên dụng, không bị ăn mòn bởi dầu công nghiệp.
Khoảng cách phát hiện linh hoạt: Với tầm xa lên đến 1m, cảm biến dễ dàng phát hiện các vật thể mờ, đục mà không cần gương phản xạ.
Chế độ vận hành tùy chỉnh: Tích hợp công tắc chuyển đổi giữa Light ON và Dark ON, giúp người dùng dễ dàng tích hợp vào nhiều loại PLC khác nhau.
Độ bền cao: Đạt tiêu chuẩn IP67, chống bụi và chống nước xâm nhập, lý tưởng cho các dây chuyền sản xuất cơ khí, ô tô.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật BJR1M-DDT-P-F
Loại cảm biến	Phản xạ khuếch tán (Diffuse reflective)
Khoảng cách phát hiện	1m (Vật liệu mờ, đục)
Nguồn sáng	LED đỏ (660nm)
Thời gian đáp ứng	Tối đa 1ms
Điện áp nguồn	10-30VDC $\pm$10% (Dao động P-P: max. 10%)
Dòng tiêu thụ	Tối đa 30mA
Chế độ hoạt động	Light ON/Dark ON (Cài đặt bằng công tắc)
Ngõ ra điều khiển	PNP mạch thu hở (Open collector)
Kết nối	Cáp $\Phi$4mm, 3 dây, dài 2m (AWG26)
Tiêu chuẩn bảo vệ	IP67 (IEC), IP67F (JEM)
Nhiệt độ vận hành	-25 đến 60℃ (Bảo quản: -40 đến 70℃)
Chất liệu	Vỏ: ABS, Nắp LED: PA12, Thấu kính: PMMA Acrylic

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng sản phẩm

Tiết kiệm chi phí: Giảm thiểu tần suất thay thế thiết bị nhờ khả năng chống dầu và độ bền IP67.
Lắp đặt nhanh chóng: Thiết kế nhỏ gọn, dễ dàng gắn vào các khung máy hẹp.
Độ chính xác cao: Giảm thiểu sai sót trong việc đếm sản phẩm hoặc phát hiện vị trí vật thể trên băng tải.

Hướng dẫn sử dụng và lắp đặt (How-to)

Bước 1: Đấu nối dây: Kết nối dây Nâu (+) với nguồn 24VDC, dây Xanh (-) với 0V, và dây Đen là tín hiệu ngõ ra PNP gửi về PLC.
Bước 2: Cài đặt chế độ: Gạt công tắc sang Light ON (Kích hoạt khi có vật phản xạ ánh sáng) hoặc Dark ON (Kích hoạt khi vật chắn tia sáng).
Bước 3: Điều chỉnh độ nhạy: Sử dụng tua vít nhỏ xoay biến trở điều chỉnh trên thân cảm biến cho đến khi đèn LED báo hiệu hoạt động đúng khoảng cách mong muốn.
Bước 4: Cố định: Lắp cảm biến vào giá đỡ, đảm bảo thấu kính sạch sẽ và không bị che khuất bởi các vật cản không mong muốn.

Sản phẩm thường dùng kèm (isRelatedTo)

PLC Siemens S7-1200 / Mitsubishi FX Series (Để tiếp nhận tín hiệu từ cảm biến).
Relay trung gian 24VDC (Để đóng ngắt tải công suất lớn hơn).
Giá đỡ cảm biến (Bracket) chuyên dụng của Autonics.

Ứng dụng thực tế (Application)

Ngành cơ khí chính xác: Phát hiện phôi gia công trong môi trường có nhiều dầu làm mát.
Ngành đóng gói: Đếm sản phẩm trên băng tải tự động.
Sản xuất ô tô: Kiểm tra sự hiện diện của linh kiện trong quy trình lắp ráp.

Câu hỏi thường gặp (FAQ)

1. BJR1M-DDT-P-F khác gì với các dòng cảm biến thông thường?
Điểm khác biệt lớn nhất là khả năng chống dầu (Oil proof), giúp thiết bị không bị mờ thấu kính hoặc ăn mòn vỏ khi tiếp xúc với dầu công nghiệp.

2. Khoảng cách 1m là cố định hay có thể điều chỉnh?
1m là khoảng cách phát hiện tối đa. Bạn có thể điều chỉnh độ nhạy bằng biến trở trên thân máy để thu hẹp khoảng cách này tùy theo nhu cầu.

3. Cảm biến này có dùng được cho nguồn 220VAC không?
Không, sản phẩm này chỉ hoạt động với nguồn DC từ 10-30VDC. Sử dụng 220VAC sẽ gây cháy thiết bị ngay lập tức.

4. Ngõ ra PNP nghĩa là gì?
Ngõ ra PNP sẽ xuất tín hiệu mức cao (+VCC) khi cảm biến được kích hoạt, thường dùng cho các PLC có ngõ vào Common âm.

5. Làm sao để biết cảm biến đang hoạt động?
Trên thân cảm biến có đèn LED chỉ báo trạng thái. Khi phát hiện vật thể, LED sẽ sáng/tắt tùy theo chế độ Light ON hay Dark ON.

6. Sản phẩm có đi kèm CO/CQ không?
Có, khi mua tại AUT VN, quý khách sẽ được cung cấp CO/CQ công chứng từ Autonics Vina cho mọi đơn hàng.

7. Tôi có thể thay đổi chế độ Light ON sang Dark ON khi đang chạy máy không?
Có, bạn có thể gạt công tắc chuyển đổi, tuy nhiên hãy lưu ý kiểm tra lại logic lập trình trong PLC để tránh vận hành sai.

8. Cảm biến này có phát hiện được vật thể trong suốt như kính không?
Vì là loại phản xạ khuếch tán, nó hoạt động tốt nhất với vật thể mờ, đục. Với vật trong suốt, độ chính xác sẽ giảm đáng kể hoặc không phát hiện được.

9. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam.

10. AUT VN có hỗ trợ kỹ thuật lắp đặt không?
Có, chúng tôi miễn phí hỗ trợ cài đặt và hướng dẫn sử dụng cho khách hàng qua Zalo hoặc điện thoại.
