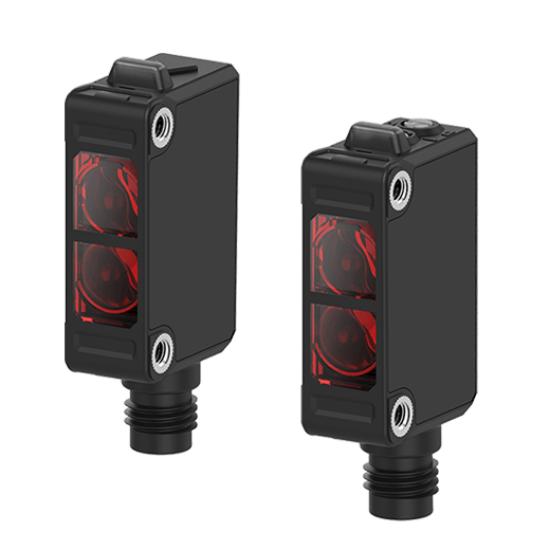

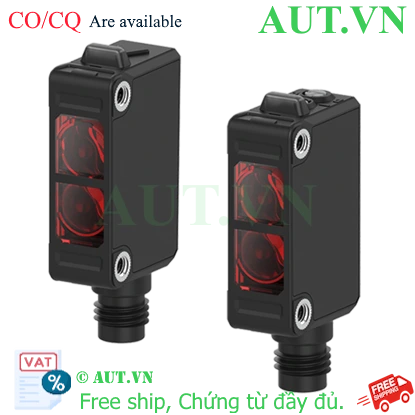

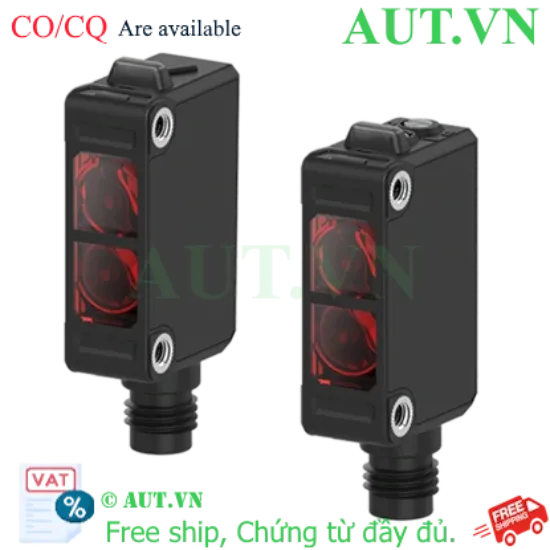

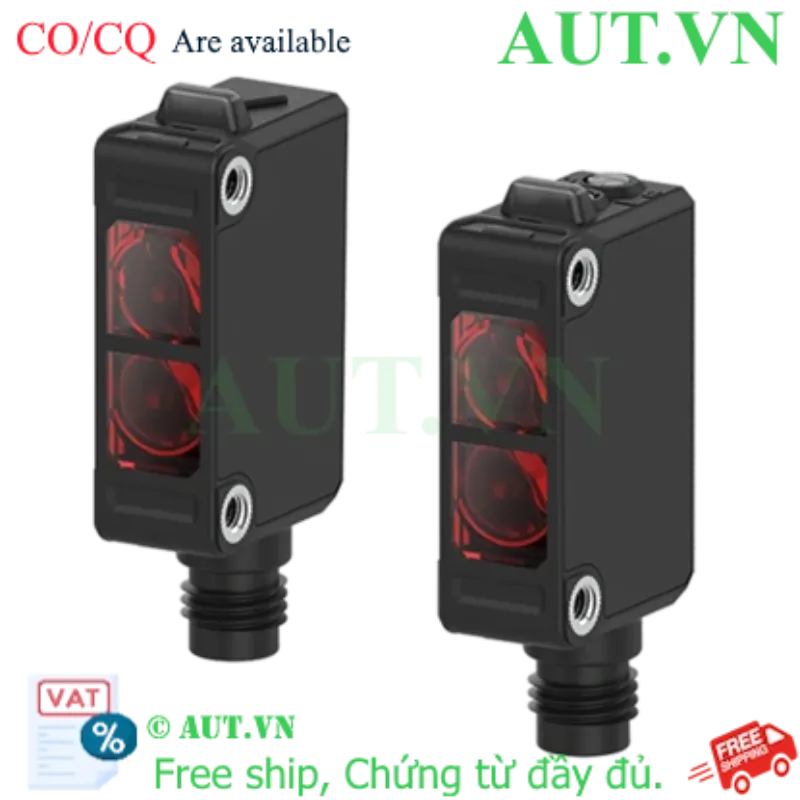

Trong các hệ thống tự động hóa quy mô lớn, việc giám sát vật thể ở khoảng cách xa mà vẫn đảm bảo độ chính xác là một thách thức lớn. Cảm biến quang điện Autonics BJX10M-TDT-C-P là giải pháp tối ưu được thiết kế để giải quyết triệt để vấn đề này. Sử dụng cơ chế thu-phát riêng (Through-beam), thiết bị tạo ra một vùng kiểm soát rộng lên đến 10m, mang lại hiệu suất vượt trội và độ tin cậy cao hơn so với các dòng cảm biến phản xạ thông thường.
Với sự kết hợp giữa công nghệ LED đỏ hiện đại và thiết kế chuẩn công nghiệp, BJX10M-TDT-C-P không chỉ là một linh kiện, mà là chìa khóa đảm bảo sự vận hành liên tục, chính xác cho dây chuyền sản xuất của bạn.
Điểm nổi bật của Autonics BJX10M-TDT-C-P
- Tầm phát xa ấn tượng: Khoảng cách làm việc 10m cho phép lắp đặt linh hoạt tại các khu vực rộng lớn như kho vận, bãi đỗ hoặc các băng tải dài.
- Phản hồi siêu tốc: Thời gian đáp ứng chỉ ≤ 1ms, giúp bắt kịp các vật thể di chuyển với tốc độ cao mà không gây sai sót.
- Tính linh hoạt cao: Khả năng tùy chỉnh chế độ Light ON hoặc Dark ON giúp thiết bị dễ dàng tương thích với mọi loại PLC trong hệ thống.
- Hoạt động bền bỉ: Tiêu chuẩn IP65 cùng chất liệu vỏ Polycarbonate giúp cảm biến hoạt động ổn định trong môi trường nhiều bụi bẩn, độ ẩm hoặc tia nước.
Bảng thông số kỹ thuật chi tiết
Thông số kỹ thuật cảm biến quang Autonics BJX10M-TDT-C-P
| Loại cảm biến | Thu-phát riêng (Through-beam) |
|---|
| Khoảng cách phát hiện | 10m (Với vật thể tối thiểu ∅15mm) |
|---|
| Nguồn sáng | LED đỏ (Bước sóng 660nm) |
|---|
| Thời gian đáp ứng | ≤ 1ms |
|---|
| Điện áp hoạt động | 10-30VDC ±10% |
|---|
| Ngõ ra | PNP (Mạch thu hở) |
|---|
| Chế độ ngõ ra | Light ON / Dark ON (Chuyển đổi bằng công tắc) |
|---|
| Kiểu kết nối | Cáp 4mm, dài 2m (Bộ phát: 2 dây, Bộ thu: 3 dây) |
|---|
| Tiêu chuẩn bảo vệ | IP65 (Theo chuẩn IEC) |
|---|
| Nhiệt độ vận hành | -25 đến 60°C |
|---|
| Chất liệu vỏ | Polycarbonate chống va đập |
|---|
Lợi ích khi sử dụng BJX10M-TDT-C-P
- Tối ưu hóa năng suất: Kiểm soát chính xác số lượng sản phẩm và tốc độ băng tải, giảm thiểu lỗi vận hành.
- Tiết kiệm chi phí vận hành: Độ bền cao và khả năng chống chịu môi trường tốt giúp giảm tần suất bảo trì, thay thế.
- Dễ dàng lắp đặt: Thiết kế nhỏ gọn cùng khoảng cách phát xa giúp kỹ sư dễ dàng bố trí thiết bị mà không ảnh hưởng đến không gian máy.
- Đảm bảo an toàn hệ thống: Tín hiệu ổn định giúp ngăn ngừa các sự cố dừng máy đột ngột do lỗi nhận diện.
Hướng dẫn sử dụng (How-to)
- Bước 1 - Định vị: Lắp đặt bộ phát (Emitter) và bộ thu (Receiver) đối diện nhau sao cho trục tia sáng thẳng hàng tuyệt đối.
- Bước 2 - Đấu nối: Kết nối nguồn điện 10-30VDC theo sơ đồ chân của hãng. Lưu ý cực dương (+) và âm (-) để tránh hỏng thiết bị.
- Bước 3 - Căn chỉnh tia: Điều chỉnh góc độ của bộ thu cho đến khi đèn tín hiệu nhận (Receiver indicator) sáng ổn định.
- Bước 4 - Thiết lập chế độ: Gạt công tắc trên thân cảm biến để chọn Light ON (kích hoạt khi có tia sáng) hoặc Dark ON (kích hoạt khi bị che khuất).
- Bước 5 - Chỉnh độ nhạy: Sử dụng tuốc nơ vít nhỏ xoay biến trở độ nhạy (Sensitivity Adjuster) để tối ưu hóa khả năng nhận diện vật thể trong điều kiện thực tế.
Sản phẩm tương thích (isRelatedTo)
- Giá đỡ (Bracket) kim loại chuyên dụng cho dòng Autonics.
- Bộ nguồn DC 24V ổn định cho hệ thống tủ điện công nghiệp.
- Cáp mở rộng kết nối cảm biến chuyên dụng.
- Bộ điều khiển PLC (Siemens, Mitsubishi, Omron...) hỗ trợ ngõ vào PNP.
Ứng dụng thực tế (Application)
- Hệ thống băng tải: Đếm sản phẩm, kiểm soát vật thể trên dây chuyền sản xuất tốc độ cao.
- Kho vận thông minh: Phát hiện sự hiện diện của Pallet, xe AGV hoặc hàng hóa trong kho.
- Ngành đóng gói: Kiểm tra sản phẩm trong hộp, kiểm soát quy trình đóng thùng tự động.
- Hàng rào an toàn: Thiết lập vùng cảnh báo an toàn cho robot và máy móc công nghiệp.
Câu hỏi thường gặp (FAQ)
1. Cảm biến BJX10M-TDT-C-P hoạt động theo nguyên lý nào?
Thiết bị hoạt động theo nguyên lý thu-phát riêng. Bộ phát liên tục gửi tia sáng đỏ đến bộ thu. Khi có vật thể cắt ngang tia sáng, tín hiệu sẽ thay đổi để kích hoạt ngõ ra.
2. Ngõ ra PNP có ưu điểm gì so với NPN?
Ngõ ra PNP sẽ xuất tín hiệu điện áp dương (+) khi được kích hoạt. Loại này cực kỳ phổ biến trong các hệ thống PLC châu Âu và giúp việc đấu nối an toàn hơn trong nhiều môi trường.
3. Khoảng cách 10m có bị ảnh hưởng bởi bụi bẩn không?
Trong môi trường bụi dày đặc, khoảng cách phát có thể giảm nhẹ. Bạn nên điều chỉnh biến trở độ nhạy hoặc vệ sinh thấu kính định kỳ để duy trì hiệu suất ổn định nhất.
4. Tôi có thể dùng cảm biến này để phát hiện vật thể trong suốt không?
Sản phẩm được tối ưu cho vật thể đục (tối thiểu ∅15mm). Với vật thể quá trong suốt, tia sáng có thể xuyên qua mà không bị chặn, dẫn đến việc không nhận diện được.
5. Làm thế nào để chuyển đổi giữa Light ON và Dark ON?
Bạn chỉ cần sử dụng một công tắc gạt nhỏ ngay trên thân cảm biến để chuyển đổi linh hoạt giữa hai chế độ này tùy theo nhu cầu hệ thống.
6. Chuẩn IP65 có chống nước được không?
Chuẩn IP65 giúp thiết bị chống bụi hoàn toàn và chịu được các tia nước phun từ mọi hướng, rất phù hợp cho môi trường sản xuất có độ ẩm cao hoặc có tia nước bắn.
7. Thời gian đáp ứng 1ms có ý nghĩa gì thực tế?
Đây là tốc độ cực nhanh, cho phép cảm biến nhận diện chính xác các vật thể nhỏ đang di chuyển với vận tốc lớn trên băng tải mà không bị tình trạng "bỏ sót" tín hiệu.
8. Nguồn điện 24VDC có dùng được trực tiếp không?
Hoàn toàn được. Dải điện áp 10-30VDC cho phép thiết bị hoạt động cực kỳ ổn định với nguồn 24VDC tiêu chuẩn trong công nghiệp.
9. Sản phẩm có cần lắp giá đỡ không?
Để đảm bảo tính chính xác của trục tia sáng giữa bộ phát và bộ thu, bạn nên sử dụng các loại giá đỡ (bracket) chuyên dụng khi lắp đặt.
10. Mua hàng tại AUT VN có được hỗ trợ kỹ thuật không?
Chắc chắn rồi. AUT VN không chỉ cung cấp hàng chính hãng mà còn có đội ngũ kỹ sư hỗ trợ tư vấn lắp đặt và giải quyết các vấn đề kỹ thuật phát sinh.
Nguồn tham khảo: Autonics Official Website
