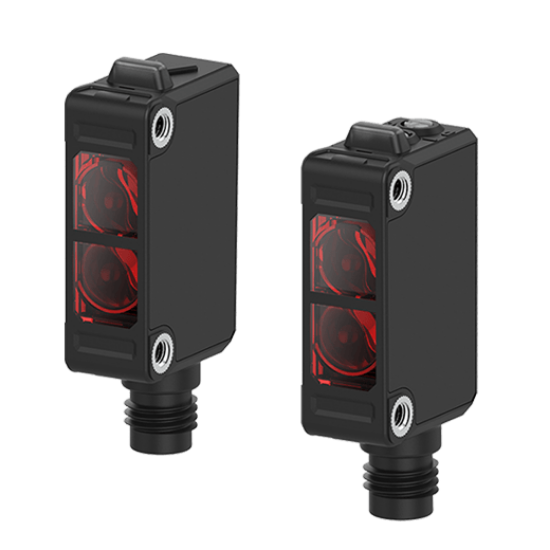

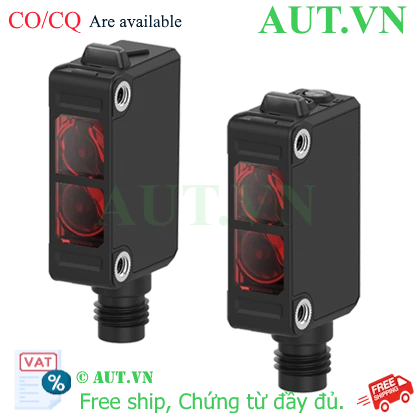

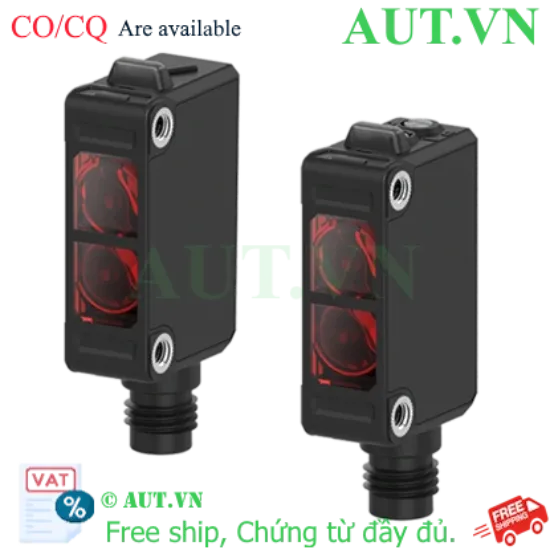

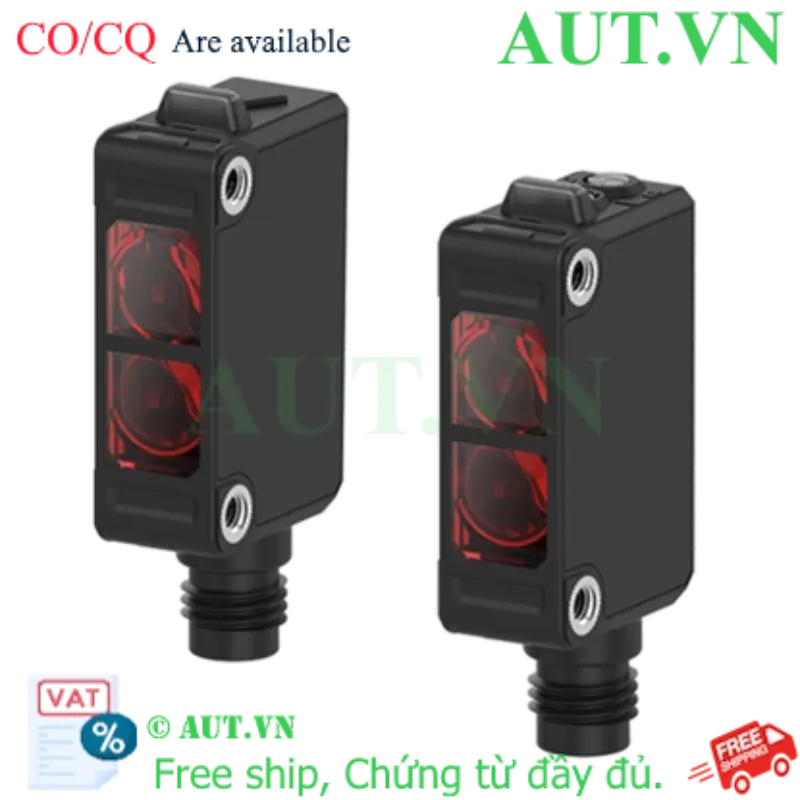

Trong các hệ thống tự động hóa quy mô lớn, việc kiểm soát vật thể ở khoảng cách xa thường là một thách thức lớn về độ ổn định và chính xác. Cảm biến quang điện Autonics BJX15M-TDT-C-P được thiết kế chuyên biệt để giải quyết bài toán này. Với cấu trúc thu-phát riêng (through-beam) mạnh mẽ, thiết bị cho phép phát hiện vật thể ở khoảng cách lên đến 15m với độ tin cậy tuyệt đối.
Sử dụng công nghệ tia hồng ngoại tiên tiến, Autonics BJX15M-TDT-C-P đảm bảo tín hiệu luôn ổn định, hạn chế tối đa nhiễu từ ánh sáng môi trường. Sản phẩm hiện đang được phân phối chính hãng bởi AUT VN, cam kết mang đến hiệu suất vượt trội và độ bền chuẩn công nghiệp cho dây chuyền sản xuất của bạn.
Điểm nổi bật của cảm biến Autonics BJX15M-TDT-C-P
- Khả năng phát hiện tầm xa: Khoảng cách lên đến 15m giúp tối ưu hóa không gian lắp đặt, giảm thiểu số lượng thiết bị cần dùng cho các khu vực rộng lớn.
- Tốc độ phản hồi cực nhanh: Thời gian đáp ứng chỉ 1ms, đáp ứng hoàn hảo các yêu cầu kiểm tra trên dây chuyền sản xuất tốc độ cao.
- Độ bền công nghiệp vượt trội: Chỉ số IP65 giúp cảm biến hoạt động bền bỉ ngay cả trong môi trường nhiều bụi bẩn và độ ẩm cao.
- Tùy biến linh hoạt: Dễ dàng chuyển đổi giữa chế độ Light ON và Dark ON để phù hợp với logic điều khiển của hệ thống PLC.
Bảng thông số kỹ thuật chi tiết
Thông số kỹ thuật Autonics BJX15M-TDT-C-P
| Loại cảm biến | Thu - phát riêng (Through-beam) |
|---|
| Khoảng cách phát hiện | 15m (Vật thể tối thiểu Ø15mm) |
|---|
| Nguồn sáng | LED hồng ngoại (850nm) |
|---|
| Thời gian đáp ứng | ≤ 1ms |
|---|
| Điện áp hoạt động | 10-30VDC ±10% |
|---|
| Dòng tiêu thụ | Bộ phát/Bộ thu: Tối đa 20mA |
|---|
| Ngõ ra điều khiển | PNP (Mạch thu hở) |
|---|
| Chế độ hoạt động | Lựa chọn qua công tắc: Light ON / Dark ON |
|---|
| Kiểu kết nối | Cáp 3 dây, Ø4mm, dài 2m (Bộ phát: 2 dây, 2m) |
|---|
| Cấp bảo vệ | IP65 (Tiêu chuẩn IEC) |
|---|
| Nhiệt độ vận hành | -25 đến 60°C |
|---|
Nguồn tham khảo: Autonics Official Website
Lợi ích khi đầu tư cảm biến Autonics BJX15M-TDT-C-P
- Tối ưu chi phí vận hành: Độ bền cao và sai số cực thấp giúp giảm thiểu thời gian dừng máy (downtime) và tiết kiệm chi phí bảo trì định kỳ.
- Dễ dàng tích hợp: Ngõ ra chuẩn PNP là chuẩn phổ biến nhất, tương thích ngay lập tức với các dòng PLC hàng đầu như Siemens, Mitsubishi, Omron.
- Lắp đặt linh hoạt: Thiết kế nhỏ gọn, chắc chắn giúp kỹ thuật viên dễ dàng định vị và cố định trong mọi không gian máy móc chật hẹp.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1 - Định vị: Lắp đặt bộ phát (Emitter) và bộ thu (Receiver) đối diện nhau trên một trục thẳng tuyệt đối. Đảm bảo khoảng cách lắp đặt không vượt quá 15m.
- Bước 2 - Đấu nối: Kết nối nguồn điện 10-30VDC theo sơ đồ đấu dây PNP chuẩn. Kiểm tra kỹ cực tính (+/-) để tránh làm hỏng linh kiện điện tử.
- Bước 3 - Căn chỉnh tín hiệu: Căn chỉnh hướng của bộ thu sao cho nhận được luồng ánh sáng tốt nhất từ bộ phát (quan sát qua đèn LED chỉ báo trạng thái).
- Bước 4 - Thiết lập chế độ: Sử dụng công tắc trên thân cảm biến để chọn chế độ Light ON (kích hoạt khi nhận ánh sáng) hoặc Dark ON (kích hoạt khi bị vật che khuất).
- Bước 5 - Tinh chỉnh độ nhạy: Sử dụng biến trở trên thân bộ thu để điều chỉnh mức độ nhạy, giúp loại bỏ các tác động nhiễu từ bụi bẩn hoặc ánh sáng môi trường.
Sản phẩm sử dụng chung (isRelatedTo)
- Giá đỡ cảm biến Autonics chuyên dụng (Bracket).
- Bộ nguồn DC 24V công nghiệp (Power Supply).
- Bộ điều khiển PLC (Siemens S7-1200, Mitsubishi FX Series...).
- Dây cáp kết nối công nghiệp chống nhiễu.
Ứng dụng thực tế (Application)
- Hệ thống băng tải: Đếm số lượng sản phẩm, kiểm tra sự hiện diện của vật thể trên dây chuyền tốc độ cao.
- Quản lý kho vận (Logistics): Kiểm soát luồng hàng hóa di chuyển trong các kho bãi diện tích lớn.
- An toàn máy móc: Thiết lập vùng bảo vệ quang học để ngăn chặn tai nạn lao động tại các khu vực nguy hiểm.
- Hệ thống bãi xe thông minh: Phát hiện phương tiện ra/vào tại các cổng kiểm soát từ xa.
Câu hỏi thường gặp (FAQ)
1. Ngõ ra PNP của BJX15M-TDT-C-P hoạt động như thế nào?
Khi cảm biến kích hoạt, nó sẽ xuất điện áp dương (+) ra tải. Đây là chuẩn phổ biến nhất, giúp dễ dàng kết nối với các dòng PLC hiện nay.
2. Tôi có thể dùng cảm biến này để phát hiện vật thể trong suốt không?
Dòng thu-phát riêng dùng tia hồng ngoại này hoạt động tốt nhất với vật thể đục. Vật quá trong suốt có thể khiến tia sáng xuyên qua mà không bị chặn, dẫn đến không phát hiện được.
3. Khoảng cách 15m có thực sự ổn định trong môi trường bụi không?
Có, thiết bị hoạt động ổn định trong tầm 15m với vật thể Ø15mm. Tuy nhiên, trong môi trường quá bụi, bạn nên thường xuyên vệ sinh bộ phát/thu và căn chỉnh lại biến trở độ nhạy.
4. Chuẩn IP65 có giúp thiết bị chịu được nước không?
Chuẩn IP65 giúp thiết bị chống bụi hoàn toàn và chịu được các tia nước phun từ mọi hướng. Nó phù hợp cho môi trường nhà máy nhưng không dùng để ngâm trực tiếp trong nước.
5. Sự khác biệt giữa chế độ Light ON và Dark ON là gì?
Light ON: Tín hiệu đầu ra ON khi bộ thu nhận được ánh sáng. Dark ON: Tín hiệu đầu ra ON khi vật thể che mất luồng ánh sáng từ bộ phát.
6. Tôi cần nguồn điện bao nhiêu để thiết bị hoạt động?
Thiết bị hoạt động linh hoạt với dải điện áp từ 10-30VDC, do đó bạn có thể sử dụng nguồn 24VDC tiêu chuẩn công nghiệp.
7. Tại sao tôi lắp đúng khoảng cách nhưng không thấy tín hiệu?
Hãy kiểm tra xem bộ phát và bộ thu đã thẳng hàng chưa, hoặc kiểm tra lại sơ đồ đấu dây PNP và thử điều chỉnh biến trở độ nhạy.
8. Sản phẩm này bán theo bộ hay lẻ từng cái?
Sản phẩm được bán theo bộ đồng bộ bao gồm: 01 Bộ phát (Emitter) và 01 Bộ thu (Receiver).
9. Tôi có thể thay thế bộ phát bằng loại khác không?
Để đảm bảo hiệu suất phát hiện 15m, bạn bắt buộc phải sử dụng bộ phát đi kèm đồng bộ với model này.
10. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng Autonics. AUT VN hỗ trợ kỹ thuật chuyên sâu và chính sách đổi trả nhanh chóng nếu có lỗi từ nhà sản xuất.
