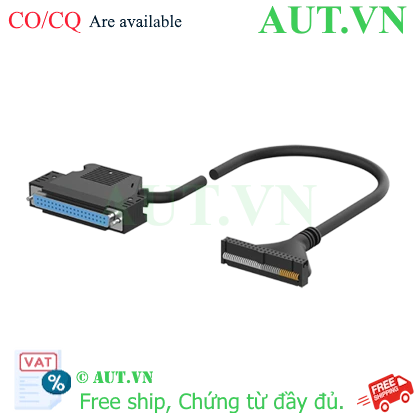

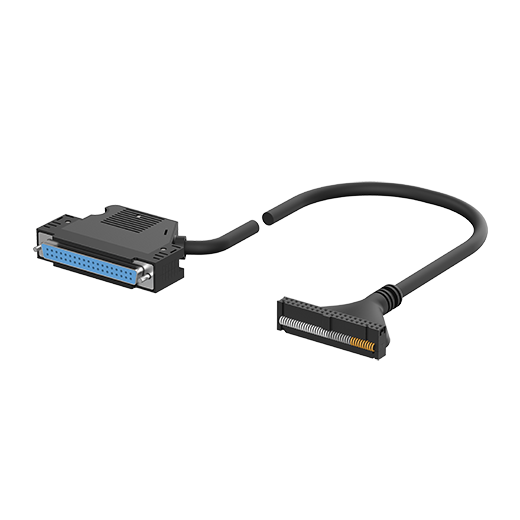

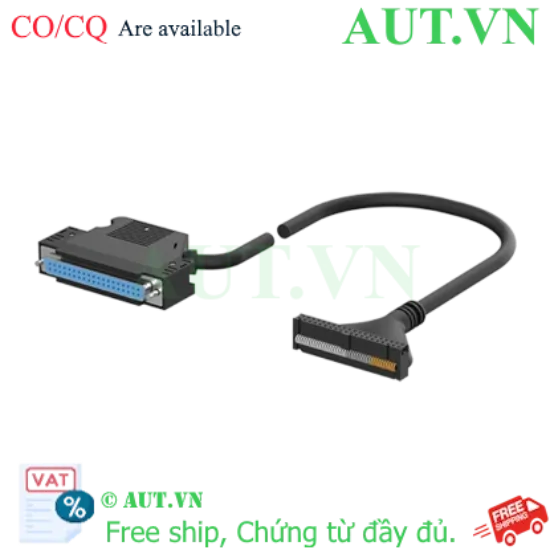

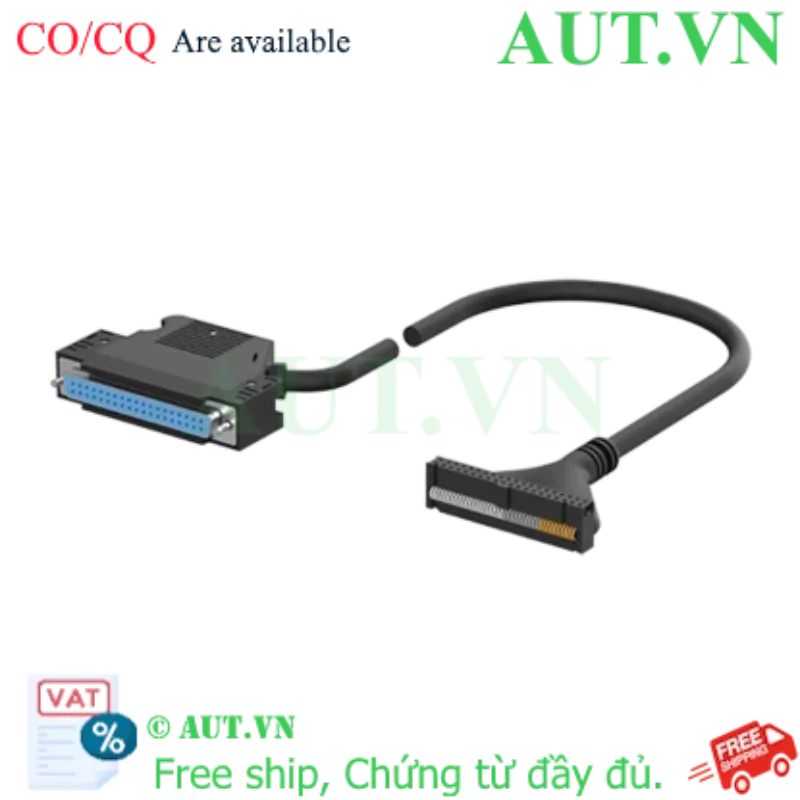

Cáp Kết Nối PLC Autonics CH40-FP010-L1T4L | 40 Pin Fujitsu-Hirose | Chống Nhiễu EMI

Chuẩn kết nối chuyên dụng: Kết nối 40 chân giữa PLC Fujitsu và Terminal Block Hirose.
Công nghệ chống nhiễu vượt trội: Cấu trúc dây UL 20276 TWIST giúp triệt tiêu nhiễu điện từ (EMI) tuyệt đối.
Giải pháp Plug & Play: Lắp đặt nhanh chóng, loại bỏ hoàn toàn rủi ro đấu nối sai dây thủ công.
Độ bền công nghiệp: Chịu điện áp cách điện 500VAC, dòng định mức 1A, hoạt động ổn định trong môi trường khắc nghiệt.

nhà chế tạo: Autonics

SKU: CH40-FP010-L1T4L

Giá cũ: 468.330 ₫

Giá bán: 419.400 ₫

Số lượng:

Trong các hệ thống tự động hóa hiện đại, việc duy trì tín hiệu điều khiển ổn định giữa PLC và các thiết bị ngoại vi là yếu tố sống còn. Cáp kết nối PLC Autonics CH40-FP010-L1T4L được thiết kế để giải quyết triệt để các vấn đề về nhiễu tín hiệu và sai sót khi đấu nối thủ công. Với giải pháp Plug-and-Play, sản phẩm giúp các kỹ sư tối ưu hóa thời gian lắp đặt và đảm bảo tính chính xác tuyệt đối cho hệ thống điều khiển.

Điểm nổi bật của Autonics CH40-FP010-L1T4L

Tương thích hoàn hảo: Thiết kế chuẩn xác cho giắc cắm Fujitsu 40-pin và Hirose 40-pin, đảm bảo kết nối chặt chẽ, không gây mất tín hiệu do rung lắc cơ học.
Công nghệ chống nhiễu vượt trội: Sử dụng lõi dây tiêu chuẩn UL 20276 TWIST. Cấu trúc xoắn đôi giúp triệt tiêu nhiễu điện từ (EMI) từ các thiết bị công suất lớn như biến tần, động cơ, giúp lệnh điều khiển luôn ổn định.
Tiêu chuẩn an toàn cao: Khả năng cách điện lên đến 500VAC, đáp ứng các tiêu chuẩn khắt khe trong môi trường nhà máy sản xuất công nghiệp.
Tối ưu hóa vận hành: Thay thế hàng chục sợi dây đơn lẻ bằng một sợi cáp duy nhất, giúp tủ điện gọn gàng, dễ dàng bảo trì và giảm thiểu tối đa thời gian dừng máy (Downtime).

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Loại đầu nối PLC	Fujitsu 40 chân (40-pin)
Loại đầu nối Terminal	Hirose 40 chân (40-pin)
Số lượng chân kết nối	40 chân
Tiêu chuẩn dây dẫn	UL 20276 TWIST 40C
Cấu trúc lõi dây	7/0.127mm (AWG 28) × 20 cặp xoắn
Tiết diện mặt cắt cách điện	0.12mm²
Đường kính ngoài cáp	Ø7.2mm
Dòng điện định mức	Tối đa 1A (mỗi lõi)
Điện trở dây dẫn	≤ 0.223Ω/m
Điện áp cách điện	500VAC (50/60Hz)
Điện trở cách điện	≥ 15MΩ/km
Nhiệt độ vận hành	-15℃ đến 55℃
Độ ẩm cho phép	35% đến 85% RH
Trọng lượng	~122g

Lợi ích thực tế khi sử dụng cáp Autonics

Loại bỏ lỗi con người: Ngăn chặn tình trạng đấu sai dây (wrong wiring) - nguyên nhân hàng đầu gây chập cháy PLC.
Quản lý tủ điện chuyên nghiệp: Giúp hệ thống đường dây gọn gàng, thẩm mỹ, dễ dàng truy vết khi gặp sự cố.
Tiết kiệm chi phí bảo trì: Việc thay thế linh kiện trở nên cực kỳ nhanh chóng nhờ cơ chế cắm rút, không cần tháo rời từng sợi dây đơn.

Hướng dẫn lắp đặt (How-to)

Bước 1: Kiểm tra thiết bị: Xác nhận PLC sử dụng chuẩn giắc Fujitsu 40-pin và Terminal Block sử dụng chuẩn Hirose 40-pin.
Bước 2: Ngắt nguồn điện: Đảm bảo toàn bộ hệ thống đã được ngắt điện hoàn toàn để an toàn cho thiết bị và người vận hành.
Bước 3: Kết nối phía PLC: Cắm đầu giắc Fujitsu vào đúng cổng kết nối trên PLC một cách dứt khoát.
Bước 4: Kết nối phía Terminal: Cắm đầu giắc Hirose vào khối chia chân (Terminal Block) điều khiển.
Bước 5: Kiểm tra và vận hành: Kiểm tra độ chắc chắn của các khớp nối, cấp nguồn và test tín hiệu để xác nhận hoạt động ổn định.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống vận hành hoàn chỉnh, sản phẩm thường được dùng kèm với:

Các dòng PLC Fujitsu hỗ trợ chuẩn kết nối 40-pin.
Khối Terminal Block Hirose 40-pin.
Hệ thống cảm biến, rơ le và bộ điều khiển nhiệt độ của Autonics.

Ứng dụng sản phẩm (PropertyValue)

Máy đóng gói tự động: Các dây chuyền đóng chai, dán nhãn, đóng gói thực phẩm.
Sản xuất linh kiện điện tử: Tủ điều khiển trong các phòng sạch, dây chuyền lắp ráp PCB.
Hệ thống Logistics: Băng tải thông minh, hệ thống phân loại hàng hóa tự động.
Công nghiệp thực phẩm & đồ uống: Các trạm điều khiển logic tập trung.

Câu hỏi thường gặp (FAQ)

1. Cáp CH40-FP010-L1T4L có dùng được cho PLC hãng khác không?
Nếu PLC hãng khác sử dụng cùng sơ đồ chân (pin-out) và chuẩn giắc 40-pin Fujitsu, bạn có thể sử dụng. Tuy nhiên, hãy liên hệ kỹ thuật của AUT VN để kiểm tra tính tương thích trước khi lắp đặt.

2. Tại sao cáp này lại có giá cao hơn dây điện thông thường?
Vì đây là cáp chuyên dụng có cấu trúc xoắn đôi (TWIST) chống nhiễu EMI cao cấp và các đầu giắc được đúc chuẩn xác, giúp đảm bảo an toàn cho PLC đắt tiền.

3. Thông số AWG 28 có đảm bảo truyền tải tín hiệu tốt không?
Có, AWG 28 là kích thước tối ưu cho các tín hiệu điều khiển dòng thấp, vừa đảm bảo độ linh hoạt khi đi dây, vừa duy trì tín hiệu ổn định.

4. Sản phẩm có khả năng chống nhiễu từ biến tần không?
Hoàn toàn có. Nhờ tiêu chuẩn UL 20276 TWIST, cáp có khả năng triệt tiêu các nhiễu điện từ phát ra từ biến tần và động cơ công nghiệp.

5. Tôi có thể tự cắt ngắn cáp để vừa với tủ điện không?
Không nên. Việc cắt cáp sẽ làm mất cấu trúc chống nhiễu và làm mất hiệu lực bảo hành từ nhà sản xuất.

6. Cáp có chịu được môi trường nóng trong nhà máy không?
Sản phẩm hoạt động ổn định trong dải nhiệt -15 đến 55℃, hoàn toàn phù hợp với điều kiện tủ điện công nghiệp tại Việt Nam.

7. Làm thế nào để mua được cáp Autonics chính hãng?
Quý khách nên đặt hàng tại AUT VN để đảm bảo hàng chính hãng Autonics Việt Nam, đầy đủ CO/CQ và tem bảo hành.

8. Dòng điện 1A là cho mỗi lõi hay toàn bộ cáp?
Dòng điện định mức 1A áp dụng cho từng lõi dây đơn bên trong cáp.

9. Cáp này có chống nước không?
Sản phẩm thiết kế để lắp đặt bên trong tủ điện (Indoor). Để bảo vệ cáp, cần lắp trong tủ điện có tiêu chuẩn IP phù hợp.

10. AUT VN có hỗ trợ giao hàng hỏa tốc không?
Có, chúng tôi hỗ trợ giao nhanh trong ngày tại TP.HCM và giao hàng toàn quốc từ 2-4 ngày.

Cam Kết Chất Lượng từ AUT VN

100% Hàng Chính Hãng Autonics Việt Nam.
Đầy đủ hóa đơn VAT, chứng chỉ CO/CQ công chứng.
Hỗ trợ kỹ thuật chuyên sâu bởi đội ngũ giàu kinh nghiệm.
