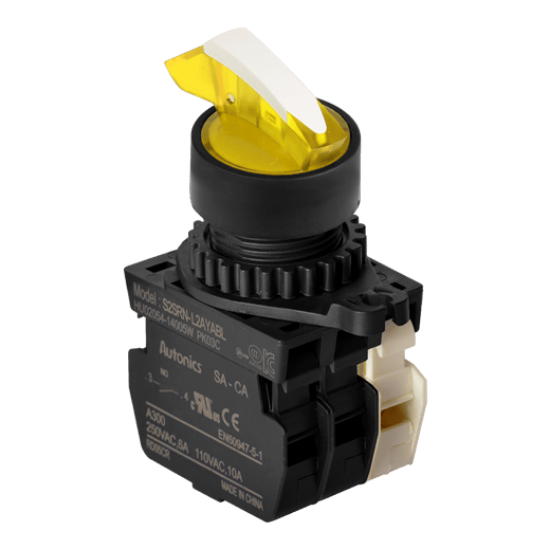

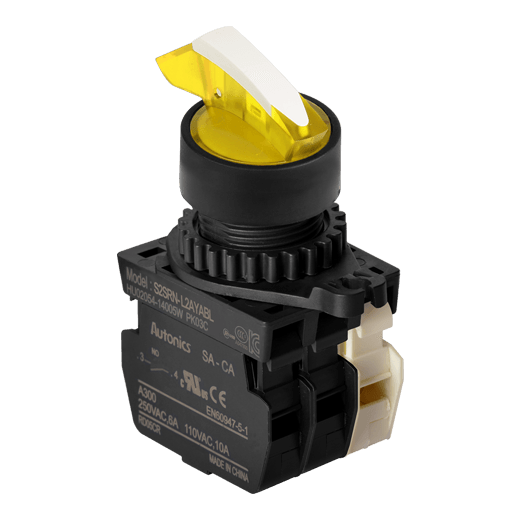

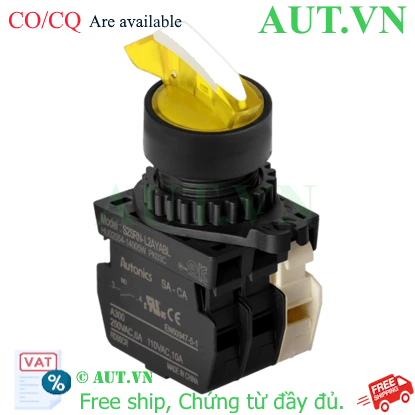

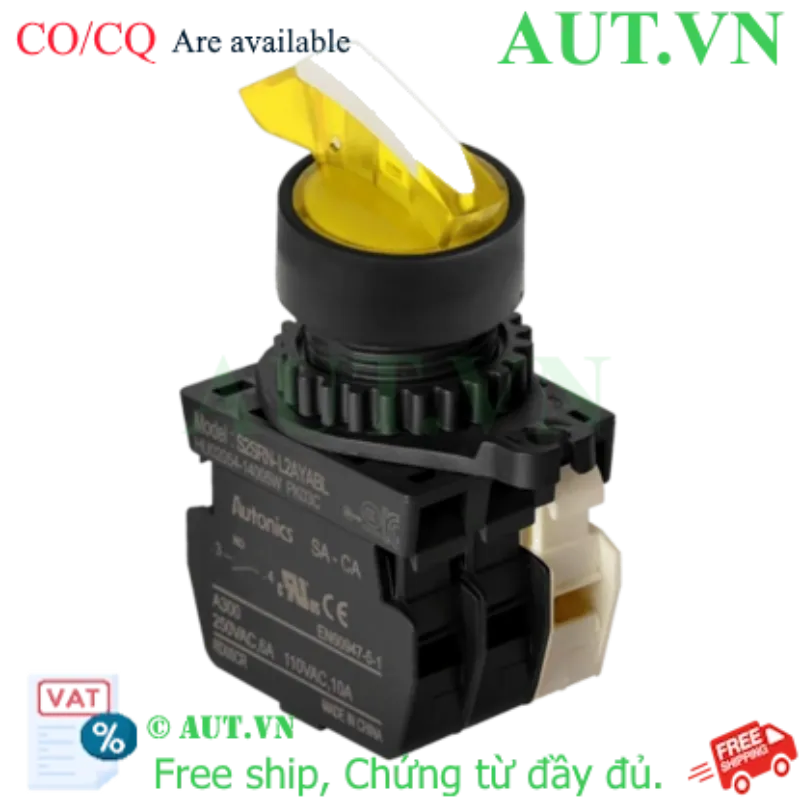

Công tắc xoay Autonics S2SRN-L4BYABDM - 2 Vị Trí, Có Đèn LED, 1NO+1NC

Loại công tắc: Công tắc xoay (Selector Switch) 2 vị trí, dạng tự giữ (Maintained)
Tiếp điểm: 1NO + 1NC (Loại mô-đun)
Đèn LED hiển thị: Nguồn 12-24VAC/VDC giúp dễ dàng quan sát trạng thái
Kích thước lắp đặt: Phù hợp cho lỗ khoét Ø22mm và Ø25mm
Màu sắc: Vàng (Yellow) nổi bật, dễ nhận diện
Cấp bảo vệ: IP52 chống bụi và tia nước nhẹ

nhà chế tạo: Autonics

SKU: S2SRN-L4BYABDM

Tải xuống mẫu

Giá cũ: 129.450 ₫

Giá bán: 103.560 ₫

Giới thiệu Công tắc xoay Autonics S2SRN-L4BYABDM

Công tắc xoay Autonics S2SRN-L4BYABDM là dòng thiết bị điều khiển cao cấp được thiết kế chuyên dụng cho các hệ thống tự động hóa và tủ điện công nghiệp. Với cơ chế xoay 2 vị trí có chức năng tự giữ (maintained), sản phẩm giúp người vận hành dễ dàng chuyển đổi và duy trì trạng thái hoạt động của máy móc. Điểm đặc biệt của model này là tích hợp đèn LED báo hiệu, giúp tăng tính an toàn và trực quan trong quá trình giám sát vận hành.

Điểm nổi bật của sản phẩm

Độ bền cao: Được chế tạo từ vật liệu chất lượng từ Autonics, đảm bảo tuổi thọ cơ học lâu dài trong môi trường công nghiệp.
Trực quan hóa trạng thái: Hệ thống đèn LED tích hợp giúp nhận diện nhanh chóng vị trí công tắc ngay cả trong môi trường thiếu sáng.
Thiết kế linh hoạt: Hỗ trợ cả hai kích thước lắp đặt phổ biến là Ø22 và Ø25, giúp dễ dàng thay thế hoặc lắp mới.
Tiếp điểm linh hoạt: Sử dụng cấu trúc mô-đun (Modular type) cho phép kết nối 1NO và 1NC, tối ưu cho việc điều khiển mạch logic.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật
Mã sản phẩm	S2SRN-L4BYABDM
Loại hoạt động	Núm xoay 2 vị trí, cơ chế giữ nguyên (Maintained)
Góc hoạt động	Trái 45º, Phải 45º
Khối tiếp điểm (Contact Block)	1NO + 1NC (Loại mô-đun)
Thông số dòng/điện áp tiếp điểm	110VAC/10A, 250VAC/6A
Nguồn cấp đèn LED	12-24VAC (50/60Hz) hoặc 12-24VDC
Dòng tiêu thụ LED	Tối đa 20mA
Màu sắc núm xoay/LED	Vàng (Yellow)
Cấp bảo vệ	IP52
Kích thước lỗ lắp	Ø22mm / Ø25mm
Nhiệt độ vận hành	-15 đến 55℃
Độ ẩm môi trường	35 đến 85%RH

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Autonics S2SRN-L4BYABDM

Tăng tính an toàn: Việc xác định rõ trạng thái ON/OFF thông qua đèn LED giúp giảm thiểu sai sót trong vận hành thủ công.
Tiết kiệm chi phí: Thiết kế bền bỉ, ít hỏng hóc giúp giảm chi phí bảo trì, thay thế thiết bị định kỳ.
Dễ dàng lắp đặt: Cấu trúc chuẩn hóa giúp kỹ thuật viên lắp đặt nhanh chóng vào các mặt tủ điện tiêu chuẩn.

Hướng dẫn lắp đặt và sử dụng (How-to)

Chuẩn bị: Xác định kích thước lỗ khoét trên tủ điện (Ø22 hoặc Ø25).
Lắp đặt cơ học: Đưa thân công tắc qua lỗ khoét, sau đó siết chặt đai ốc cố định từ phía sau tủ.
Đấu nối điện: Kết nối nguồn cấp (12-24V AC/DC) vào khối LED và kết nối dây điều khiển vào khối tiếp điểm (1NO/1NC). Lưu ý: Kết nối vào khe bên trái/phải, không dùng khe trung tâm.
Kiểm tra: Xoay thử núm vặn để kiểm tra sự thay đổi trạng thái của đèn LED và tín hiệu đầu ra.

Sản phẩm liên quan (isRelatedTo)

Khối tiếp điểm Autonics (Contact Block Module)
Nút nhấn đèn LED Autonics
Nguồn tổ ong 24VDC cho hệ thống điều khiển
Tủ điện điều khiển công nghiệp

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:

Hệ thống điều khiển máy móc tự động trong nhà máy.
Bảng điều khiển trung tâm của các dây chuyền sản xuất.
Hệ thống quản lý tòa nhà (BMS).
Các tủ điện điều khiển động cơ, máy bơm.

Câu hỏi thường gặp (FAQ)

1. Công tắc này là loại giữ hay loại nhấn nhả?
Đây là loại công tắc xoay có cơ chế tự giữ (Maintained), tức là khi bạn xoay sang vị trí mới, nó sẽ giữ nguyên vị trí đó cho đến khi bạn xoay ngược lại.

2. Tôi có thể dùng nguồn 220V cho đèn LED được không?
Không, đèn LED của model này chỉ hoạt động ở dải điện áp 12-24V AC hoặc DC. Sử dụng sai điện áp sẽ gây cháy LED.

3. Sản phẩm này có chống nước không?
Sản phẩm đạt chuẩn IP52, có khả năng chống bụi và chống tia nước nhỏ theo phương thẳng đứng. Không nên dùng ở nơi ngập nước.

4. Làm sao để phân biệt 1NO và 1NC?
1NO (Normally Open) là tiếp điểm thường mở, 1NC (Normally Closed) là tiếp điểm thường đóng. Bạn có thể kiểm tra bằng đồng hồ vạn năng.

5. Có thể lắp công tắc này vào lỗ phi 22mm không?
Có, sản phẩm được thiết kế hỗ trợ cả lỗ Ø22 và Ø25.

6. Màu sắc của đèn LED có giống màu núm xoay không?
Có, màu LED sẽ đồng bộ với màu của bộ điều khiển (màu vàng).

7. Tôi cần lưu ý gì khi đấu nối khối tiếp điểm?
Bạn phải kết nối khối tiếp điểm vào khe bên trái hoặc bên phải. Nếu kết nối vào khe giữa, thiết bị sẽ không hoạt động.

8. Mua hàng tại AUT VN có được bảo hành không?
Có, tất cả sản phẩm tại AUT VN đều được bảo hành theo chính sách chính hãng Autonics.

9. Sản phẩm có sẵn hàng không?
Vui lòng liên hệ hotline 0968.053.025 để kiểm tra tình trạng kho hàng mới nhất.

10. AUT VN có cung cấp CO/CQ không?
Có, chúng tôi cung cấp đầy đủ giấy tờ CO/CQ công chứng bởi Autonics Vina cho khách hàng.
