Tiêu chuẩn IP54 có ý nghĩa gì?

IP54 giúp thiết bị chống bụi và chống tia nước bắn, lý tưởng cho môi trường nhà xưởng công nghiệp.

Tôi có thể đo dòng 100A bằng thiết bị này không?

Có, nhưng bạn cần sử dụng thêm Biến dòng (CT) để hạ dòng về dải đo tối đa 5A của thiết bị.

Ngõ ra NPN dùng để làm gì?

Ngõ ra NPN dùng để gửi tín hiệu cảnh báo hoặc kết nối điều khiển về PLC.

Nguồn cấp 12-24V AC/DC là gì?

Đây là nguồn cấp đa năng, có thể dùng cả điện xoay chiều (AC) hoặc một chiều (DC) trong khoảng 12-24V.

Thời gian phản hồi 50ms có nhanh không?

Rất nhanh, đảm bảo hiển thị giá trị gần như tức thời khi dòng điện thay đổi.

Thiết bị có đi kèm biến dòng CT không?

Sản phẩm bán rời. Bạn có thể mua thêm CT phù hợp tại AUT VN.

Làm sao cài đặt dải đo?

Cài đặt thông qua các phím điều chỉnh ở mặt sau theo tài liệu hướng dẫn.

Sự khác biệt giữa MT4N và MT4Y là gì?

MT4N tập trung tối ưu cho đo lường dòng/áp đơn thuần, trong khi MT4Y có nhiều tính năng nâng cao hơn.

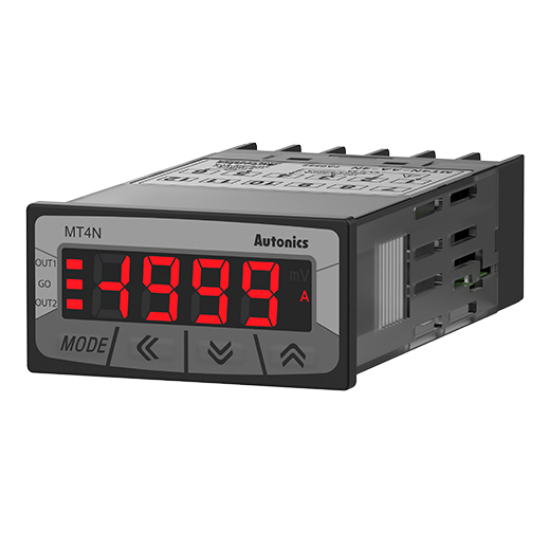

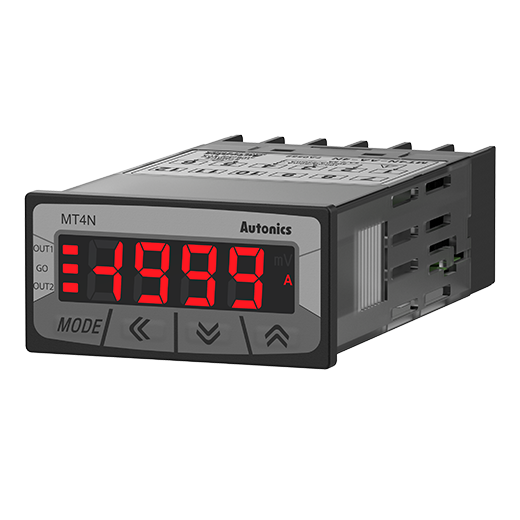

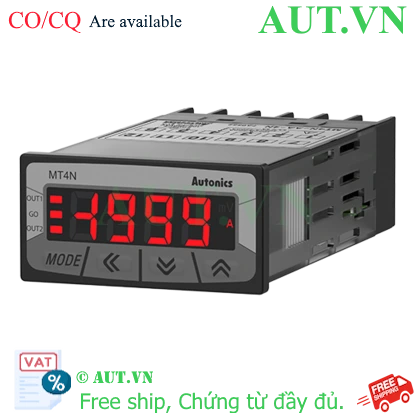

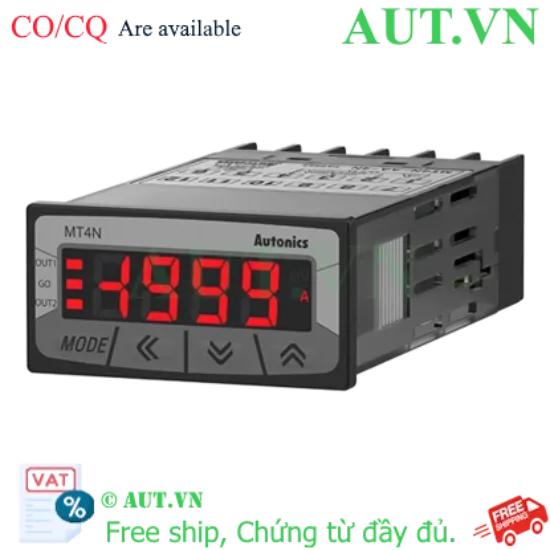

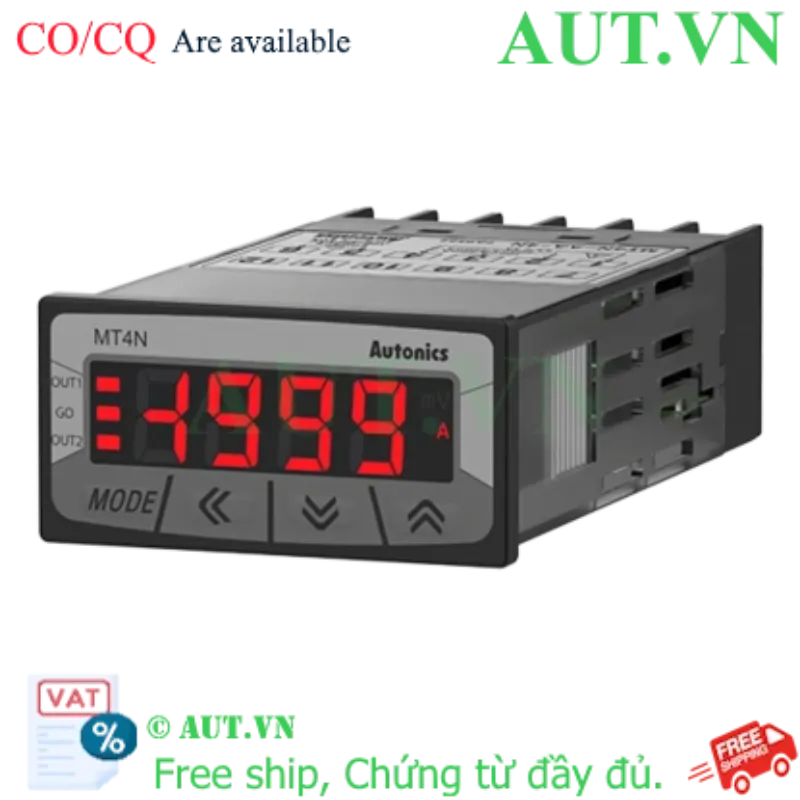

Đồng hồ đo dòng AC Autonics MT4N-AA-E1 | LED Sáng, Ngõ ra NPN, Chuẩn IP54

Đo dòng AC chính xác: Sử dụng công nghệ A/D tốc độ cao, dải hiển thị rộng từ -1999 đến 9999.
Hiển thị siêu sáng: Màn hình LED 7 đoạn (9mm) giúp quan sát rõ nét trong mọi điều kiện ánh sáng.
Ngõ ra NPN linh hoạt: Kết nối trực tiếp và truyền tín hiệu cảnh báo đến PLC một cách ổn định.
Thiết kế bền bỉ: Đạt tiêu chuẩn bảo vệ IP54 chống bụi và tia nước, chuyên dụng cho tủ điện công nghiệp.
Nguồn cấp đa năng: Hỗ trợ dải nguồn rộng 12-24V AC/DC, dễ dàng tích hợp hệ thống.

nhà chế tạo: Autonics

SKU: MT4N-AA-E1

Tải xuống mẫu

Giá cũ: 2.956.350 ₫

Giá bán: 2.365.080 ₫

Giới thiệu Đồng hồ đo dòng AC Autonics MT4N-AA-E1

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc giám sát chính xác cường độ dòng điện là yếu tố sống còn để bảo vệ thiết bị và tối ưu hóa hiệu suất vận hành. Đồng hồ đo dòng AC Autonics MT4N-AA-E1 được phân phối chính hãng bởi AUT VN, là giải pháp đo lường kỹ thuật số thông minh, giúp kỹ thuật viên theo dõi thời gian thực dòng điện xoay chiều với độ chính xác tuyệt đối.

Điểm nổi bật của Autonics MT4N-AA-E1

Hiển thị trực quan vượt trội: Trang bị màn hình LED 7 đoạn kích thước 9mm siêu sáng, đảm bảo thông số luôn rõ ràng ngay cả khi lắp đặt ở vị trí xa hoặc trong môi trường thiếu sáng.
Độ chính xác kỹ thuật cao: Tích hợp bộ chuyển đổi A/D tiên tiến, giúp giảm thiểu sai số tối đa, cung cấp dữ liệu tin cậy cho các quy trình kiểm soát nghiêm ngặt.
Độ bền chuẩn công nghiệp: Với tiêu chuẩn bảo vệ IP54 ở mặt trước, thiết bị có khả năng chống bụi xâm nhập và chống tia nước bắn, kéo dài tuổi thọ trong các môi trường khắc nghiệt như nhà xưởng, trạm biến áp.
Khả năng kết nối thông minh: Ngõ ra NPN (mạch thu hở) cho phép thiết bị gửi tín hiệu cảnh báo quá tải hoặc trạng thái vận hành về bộ lập trình PLC một cách nhanh chóng.

Bảng thông số kỹ thuật chi tiết

Đặc tính kỹ thuật	Thông số chi tiết
Phương pháp hiển thị	LED 7 đoạn, 4 chữ số (kích thước 9mm)
Dải hiển thị	-1999 đến 9999
Ngõ vào đo lường (Input)	Dòng điện AC (0-5A, 0-2.5A, 0-500mA)
Tần số lấy mẫu	50ms
Nguồn cấp (Power Supply)	12-24V AC/DC
Ngõ ra (Output)	NPN Open Collector
Tiêu chuẩn bảo vệ	IP54 (mặt trước)
Kích thước lắp đặt (Cutout)	W45 x H22.2mm

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng MT4N-AA-E1

Bảo vệ hệ thống: Phát hiện sớm các sự cố quá tải dòng điện, giúp ngăn ngừa hư hỏng động cơ và các thiết bị điện đắt tiền.
Tối ưu chi phí vận hành: Độ bền cao và ít hỏng hóc giúp giảm thiểu chi phí bảo trì và thay thế linh kiện định kỳ.
Lắp đặt linh hoạt: Thiết kế kích thước chuẩn công nghiệp giúp việc tích hợp vào các tủ điện hiện có trở nên cực kỳ dễ dàng.
Quản lý năng lượng hiệu quả: Theo dõi sát sao mức tiêu thụ thực tế để điều chỉnh tải, tránh lãng phí điện năng.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Lắp đặt cơ khí: Sử dụng mũi khoét kích thước W45xH22.2mm trên mặt tủ điện. Sau đó đưa thiết bị vào và cố định bằng lẫy giữ đi kèm.
Bước 2 - Cấp nguồn: Đấu nối nguồn 12-24V AC hoặc DC vào các chân cấp nguồn theo đúng sơ đồ đấu dây trong tài liệu hướng dẫn.
Bước 3 - Kết nối tín hiệu: Đấu nối dây tín hiệu dòng điện AC vào các terminal ngõ vào. Lưu ý: Nếu dòng cần đo lớn hơn 5A, bắt buộc phải sử dụng thêm Biến dòng (CT).
Bước 4 - Cấu hình: Sử dụng các phím chức năng ở mặt sau để thiết lập dải đo và ngưỡng cài đặt cảnh báo cho ngõ ra NPN.

Sản phẩm sử dụng chung

Để tối ưu hóa hiệu quả giám sát, Autonics MT4N-AA-E1 nên được kết hợp cùng:

Biến dòng (Current Transformer - CT): Hỗ trợ đo các dòng điện lớn (từ 10A đến hàng trăm Ampe).
Bộ lập trình PLC (Siemens, Mitsubishi, Omron...): Nhận tín hiệu NPN để thực hiện các logic điều khiển tự động.
Rơ le trung gian: Dùng để kích hoạt các thiết bị ngoại vi như còi báo động hoặc đèn cảnh báo khi có sự cố dòng điện.

Ứng dụng thực tế của sản phẩm

Giám sát động cơ: Theo dõi tải của motor AC trong các băng chuyền, máy bơm, hệ thống quạt công nghiệp.
Quản lý tủ điện phân phối: Kiểm soát dòng điện tải trên các nhánh chính của hệ thống điện nhà xưởng.
Hệ thống HVAC: Giám sát dòng khởi động và dòng vận hành của máy nén lạnh, quạt dàn nóng.
Dây chuyền sản xuất tự động: Tích hợp vào máy dập, máy đóng gói để kiểm soát trạng thái hoạt động của thiết bị.

FAQ - Những câu hỏi thường gặp

1. MT4N-AA-E1 có đo được dòng điện DC không?
Không, model này được thiết kế chuyên dụng để đo dòng điện xoay chiều (AC). Để đo dòng DC, quý khách vui lòng liên hệ AUT VN để được tư vấn dòng MT4N-DA.

2. Tiêu chuẩn IP54 có thực sự chống nước được không?
IP54 giúp thiết bị chống bụi và ngăn chặn các tia nước bắn từ mọi hướng. Nó phù hợp cho môi trường công nghiệp nhưng không dành cho việc ngâm trong nước hoặc xịt rửa áp lực cao.

3. Tôi muốn đo dòng 100A thì phải làm thế nào?
Bạn cần mua thêm một Biến dòng (CT) có tỷ số phù hợp (ví dụ CT 100/5A). Biến dòng sẽ hạ dòng 100A xuống mức 5A để thiết bị có thể đo được.

4. Ngõ ra NPN có thể điều khiển trực tiếp tải lớn được không?
Không, ngõ ra NPN là ngõ ra tín hiệu (mạch thu hở). Bạn nên dùng nó để cấp tín hiệu về PLC hoặc kích hoạt qua một Rơ le trung gian để điều khiển tải.

5. Nguồn cấp 12-24V AC/DC nghĩa là gì?
Thiết bị cực kỳ linh hoạt, bạn có thể dùng nguồn 12V DC, 24V DC hoặc thậm chí là 24V AC để cấp nguồn cho máy.

6. Thời gian đáp ứng 50ms có ảnh hưởng đến việc cảnh báo không?
Với tốc độ 50ms, thiết bị phản ứng gần như tức thời với sự thay đổi dòng điện, rất an toàn cho việc giám sát các lỗi quá tải nhanh.

7. Sản phẩm này có khó cài đặt không?
Rất đơn giản. Thiết bị có các phím bấm và menu trực quan, bạn chỉ cần làm theo tài liệu hướng dẫn đi kèm là có thể cấu hình xong trong vài phút.

8. Tôi có thể mua lẻ thiết bị này tại AUT VN không?
Có, AUT VN cung cấp đầy đủ các model Autonics chính hãng với số lượng từ lẻ đến sỉ cho các dự án công nghiệp.

9. Làm sao để biết thiết bị đang hoạt động bình thường?
Màn hình LED sẽ hiển thị giá trị dòng điện thực tế. Nếu màn hình hiển thị đúng thông số dòng điện qua ampe kìm, thiết bị đang hoạt động tốt.

10. Chế độ bảo hành tại AUT VN như thế nào?
Tất cả sản phẩm Autonics tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn nhà sản xuất, cam kết hàng mới 100%.
