Đồng Hồ Đo Dòng DC Autonics MT4N-DA-45 | Ngõ Ra Relay & 4-20mA | Chính Xác 0.1% | AUT VN
- Độ chính xác tuyệt đối: Sai số cực thấp ±0.1% F.S, lý tưởng cho các hệ thống đo lường khắt khe.
- Điều khiển linh hoạt: Tích hợp 2 ngõ ra Relay cảnh báo và 1 ngõ ra Analog 4-20mA kết nối PLC/SCADA.
- Phản hồi siêu tốc: Tốc độ lấy mẫu 50ms, phát hiện tức thời các biến động dòng điện.
- Tiêu chuẩn công nghiệp: Kích thước DIN 48x24mm, mặt trước chuẩn IP54 chống bụi và nước.
- Thương hiệu uy tín: Sản phẩm Autonics chính hãng, phân phối bởi AUT VN.
Giá cũ:
3.405.000 ₫
2.724.000 ₫

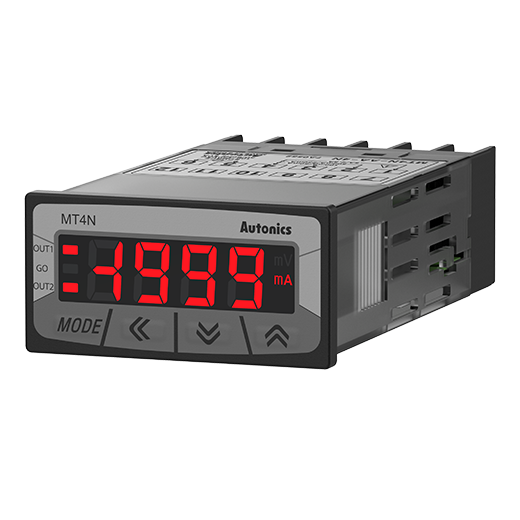

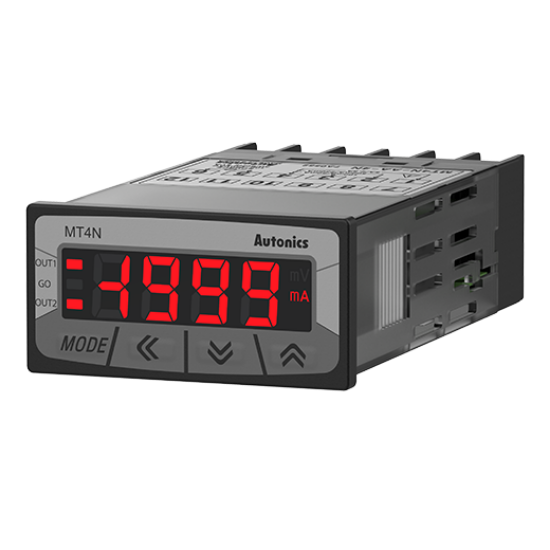

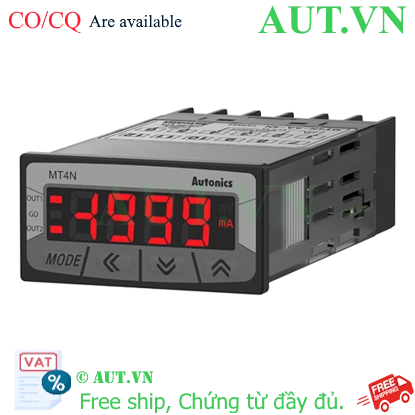

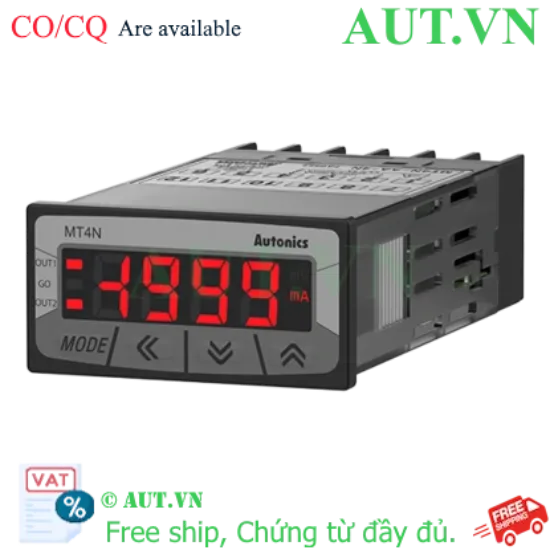

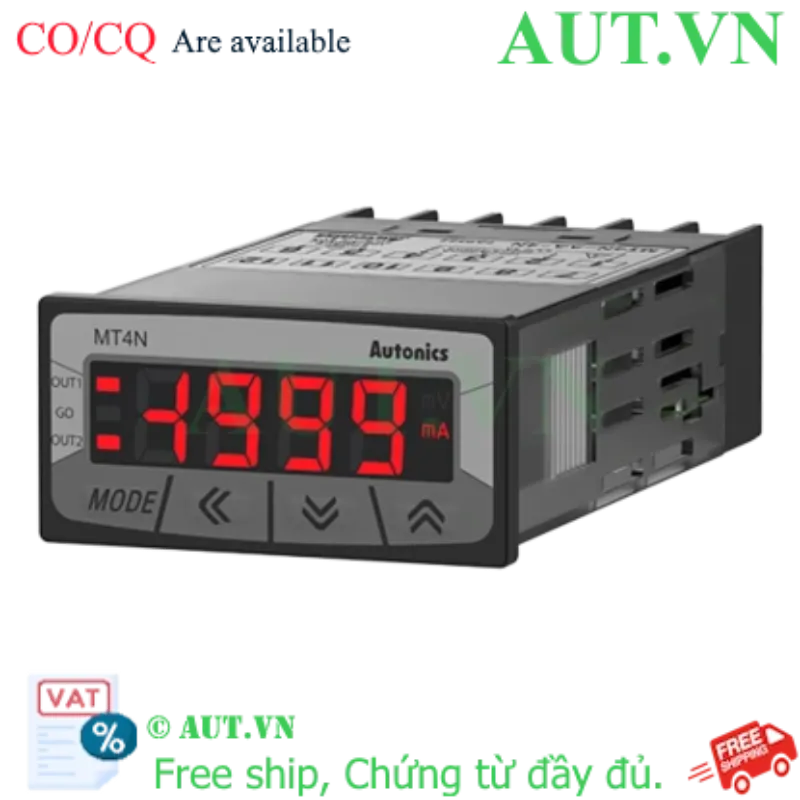

1. Giới thiệu về Đồng hồ đo dòng DC Autonics MT4N-DA-45
Trong các hệ thống tự động hóa công nghiệp và quản lý nguồn điện một chiều, việc giám sát chính xác cường độ dòng điện là yếu tố then chốt để đảm bảo an toàn thiết bị và tối ưu hóa hiệu suất vận hành. Đồng hồ đo dòng DC Autonics MT4N-DA-45 là giải pháp đo lường chuyên sâu, được thiết kế để cung cấp thông số thời gian thực với độ tin cậy cao. Sản phẩm được phân phối chính hãng bởi AUT VN, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật khắt khe nhất cho tủ điện công nghiệp.
2. Điểm nổi bật của Autonics MT4N-DA-45
- Độ chính xác cấp cao: Với sai số chỉ ±0.1% F.S ±1 chữ số, thiết bị loại bỏ các nhiễu đo lường, cung cấp dữ liệu chính xác tuyệt đối.
- Khả năng tích hợp hệ thống: Sự kết hợp giữa ngõ ra Relay (để ngắt/cảnh báo) và ngõ ra Analog 4-20mA (để truyền tin) giúp MT4N-DA-45 trở thành "mắt xích" quan trọng trong hệ thống điều khiển thông minh.
- Xử lý dữ liệu nhanh: Chu kỳ lấy mẫu 50ms giúp thiết bị phản ứng gần như tức thời với mọi sự cố quá dòng hoặc sụt áp.
- Thiết kế bền bỉ: Mặt trước đạt tiêu chuẩn IP54, bảo vệ linh kiện bên trong khỏi bụi bẩn và tia nước trong môi trường nhà xưởng khắc nghiệt.
- Lắp đặt chuẩn DIN: Kích thước nhỏ gọn, dễ dàng tích hợp vào các mặt tủ điện mà không tốn nhiều diện tích.
3. Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết thông số |
| Thương hiệu | Autonics (Phân phối bởi AUT VN) |
| Mã sản phẩm | MT4N-DA-45 |
| Loại đo lường | Dòng điện một chiều (DC Current) |
| Nguồn cấp | 100-240VAC ~ 50/60Hz |
| Dải hiển thị | -1999 đến 9999 (LED 4 chữ số) |
| Tín hiệu đầu vào (Input) | DC: 0-50mA, 4-20mA, 0-5V, 1-5V, 0-10V (Tùy chỉnh) |
| Độ chính xác | ±0.1% F.S. ± 1 digit |
| Chu kỳ lấy mẫu | 50ms |
| Ngõ ra điều khiển | 2 Relay (Cảnh báo) + 1 Analog (4-20mA) |
| Kích thước mặt | W48 x H24 mm |
| Kích thước khoét lỗ | W45 x H22.2 mm |
| Tiêu chuẩn bảo vệ | IP54 (Mặt trước) |
| Nhiệt độ vận hành | -10 đến 50℃ |
Nguồn tham khảo: Autonics Official Website
4. Lợi ích khi sử dụng Autonics MT4N-DA-45
- Bảo vệ thiết bị tối đa: Nhờ khả năng cảnh báo qua Relay, bạn có thể ngắt nguồn tải ngay khi xảy ra quá dòng, tránh cháy nổ linh kiện đắt tiền.
- Tự động hóa hoàn toàn: Tín hiệu 4-20mA cho phép PLC giám sát và điều chỉnh hệ thống từ xa, loại bỏ sai sót do con người kiểm tra thủ công.
- Giảm chi phí bảo trì: Độ chính xác cao và độ bền chuẩn công nghiệp giúp giảm tần suất hiệu chuẩn và thay thế thiết bị.
- Tối ưu quy trình lắp đặt: Chuẩn DIN giúp việc nâng cấp hệ thống trở nên nhanh chóng, không cần gia công lại tủ điện.
5. Hướng dẫn lắp đặt và cấu hình (How-to)
Để thiết bị vận hành chính xác nhất, hãy thực hiện theo quy trình sau:
- Bước 1: Gia công mặt tủ - Sử dụng máy khoan/cắt khoét lỗ đúng kích thước W45 x H22.2 mm.
- Bước 2: Lắp đặt vật lý - Đưa đồng hồ vào lỗ khoét, siết chặt gá kẹp phía sau để cố định thiết bị.
- Bước 3: Đấu nối nguồn - Kết nối nguồn 100-240VAC vào các chân nguồn theo sơ đồ hướng dẫn trên thân máy.
- Bước 4: Kết nối tín hiệu vào - Đấu dây dòng DC cần đo vào chân Input. Lưu ý: Phải đấu đúng cực tính (+/-) để tránh sai số hoặc hư hỏng.
- Bước 5: Thiết lập ngõ ra - Kết nối tiếp điểm Relay với còi/đèn báo và ngõ ra 4-20mA về Module Analog của PLC/Bộ ghi dữ liệu.
- Bước 6: Cấu hình thông số - Truy cập menu cài đặt để chọn dải đo (In-T) và thiết lập ngưỡng cảnh báo (Set point).
6. Sản phẩm sử dụng chung (Combo tối ưu)
Để tối ưu hóa hiệu suất đo lường, Autonics MT4N-DA-45 thường được kết hợp cùng:
- Điện trở Shunt DC: Bắt buộc khi đo dòng lớn (>50mA) để chuyển đổi dòng điện về dải đo của thiết bị.
- Bộ lập trình PLC (Siemens, Mitsubishi, Delta): Tiếp nhận tín hiệu 4-20mA để điều phối vận hành hệ thống.
- Bộ nguồn xung DC: Đảm bảo nguồn cấp ổn định cho các cảm biến đo lường đi kèm.
- Rơ le trung gian: Sử dụng khi ngõ ra Relay của đồng hồ cần điều khiển các thiết bị công suất lớn (Contactor, Solenoid).
7. Ứng dụng thực tế của sản phẩm
- Năng lượng mặt trời: Giám sát dòng sạc/xả của pin lưu trữ và hệ thống inverter DC.
- Công nghiệp xi mạ: Kiểm soát chính xác cường độ dòng điện trong bể mạ để đảm bảo chất lượng bề mặt sản phẩm.
- Quản lý nguồn DC: Theo dõi tải làm việc của các động cơ DC công suất lớn trong nhà máy sản xuất.
- Tủ điện viễn thông: Giám sát dòng điện tại các trạm biến áp DC và hệ thống UPS.
8. Câu hỏi thường gặp (FAQ)
Q1: Tôi muốn đo dòng 20A thì MT4N-DA-45 có làm được không?
A1: Có, nhưng không đo trực tiếp. Bạn cần lắp thêm một điện trở Shunt (ví dụ 20A/75mV) để hạ dòng điện xuống dải đo 0-50mA của thiết bị.
Q2: Ngõ ra 4-20mA có lợi ích gì so với Relay?
A2: Relay chỉ cung cấp trạng thái Đóng/Mở (On/Off). Ngõ ra 4-20mA cung cấp giá trị biến thiên liên tục, giúp PLC biết chính xác dòng điện hiện tại là bao nhiêu.
Q3: Thiết bị có khả năng tự bảo vệ khi quá áp không?
A3: Thiết bị có mạch bảo vệ cơ bản, nhưng để an toàn tuyệt đối, bạn nên lắp thêm cầu chì bảo vệ cho ngõ vào tín hiệu.
Q4: Làm sao để thay đổi dải hiển thị (Scaling)?
A4: Bạn có thể vào menu cài đặt, tìm mục Scaling để tùy chỉnh giá trị hiển thị theo tỷ lệ (ví dụ chuyển từ mA sang % hoặc Ampe).
Q5: Độ chính xác ±0.1% F.S nghĩa là gì?
A5: Nghĩa là sai số tối đa là 0.1% trên toàn dải đo. Ví dụ nếu dải đo là 50mA, sai số tối đa là ±0.05mA.
Q6: MT4N-DA-45 có khác gì với các phiên bản MT4N khác?
A6: Mã -45 đặc trưng bởi việc tích hợp cả 2 Relay cảnh báo và 1 ngõ ra Analog 4-20mA, cung cấp khả năng điều khiển toàn diện hơn các mã cơ bản.
Q7: Tôi mua sản phẩm tại AUT VN có được hỗ trợ kỹ thuật không?
A7: Chắc chắn. AUT VN cung cấp dịch vụ tư vấn đấu nối, hướng dẫn cài đặt chi tiết và hỗ trợ kỹ thuật trọn đời cho khách hàng.
Q8: Chuẩn IP54 bảo vệ thiết bị khỏi những yếu tố nào?
A8: IP54 bảo vệ thiết bị khỏi bụi bẩn (không gây hại) và chống nước bắn từ mọi hướng, rất phù hợp cho lắp đặt mặt tủ điện.
Q9: Thời gian giao hàng của AUT VN như thế nào?
A9: Hàng có sẵn sẽ được giao trong 24h tại nội thành và 2-3 ngày cho các tỉnh thành khác trên toàn quốc.
Q10: Chính sách bảo hành chính hãng là bao lâu?
A10: Sản phẩm được bảo hành chính hãng 12 tháng. Đặc biệt, AUT VN hỗ trợ lỗi 1 đổi 1 trong vòng 7 ngày nếu có lỗi từ nhà sản xuất.
