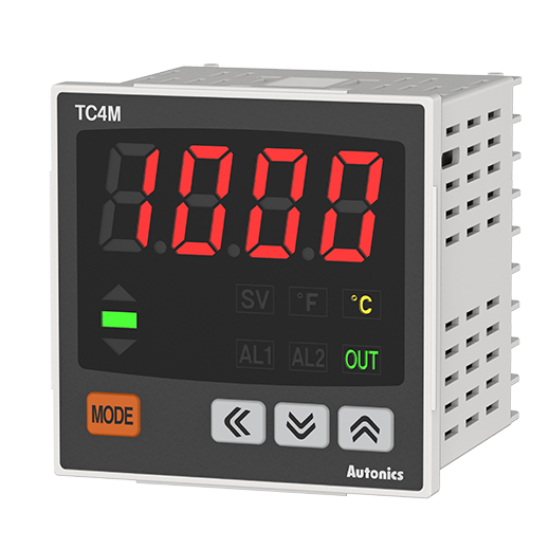

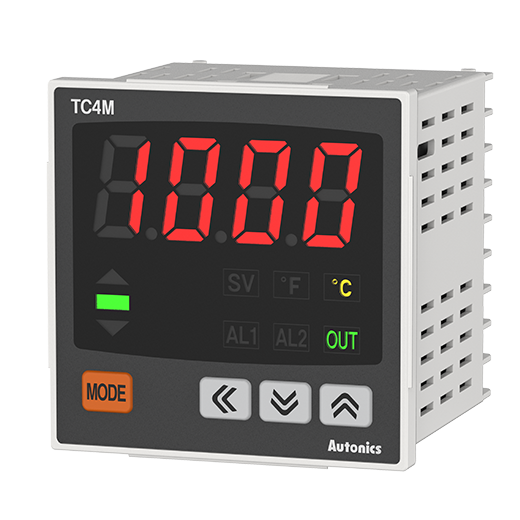

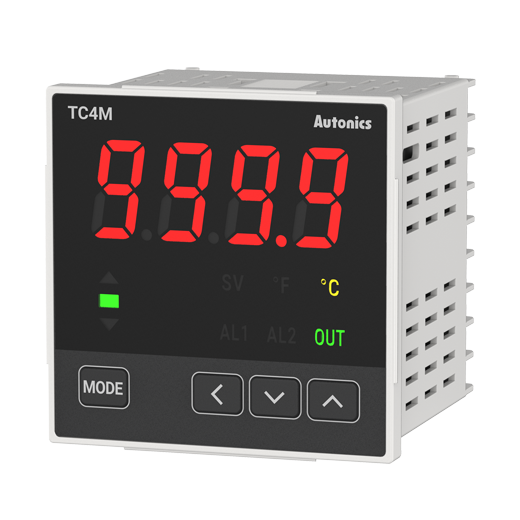

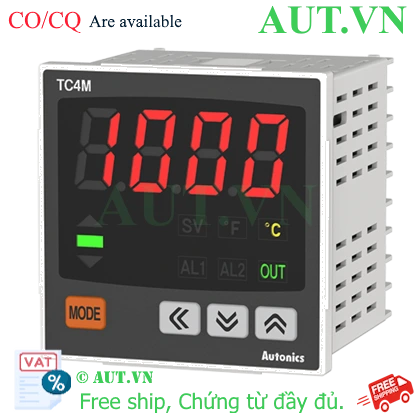

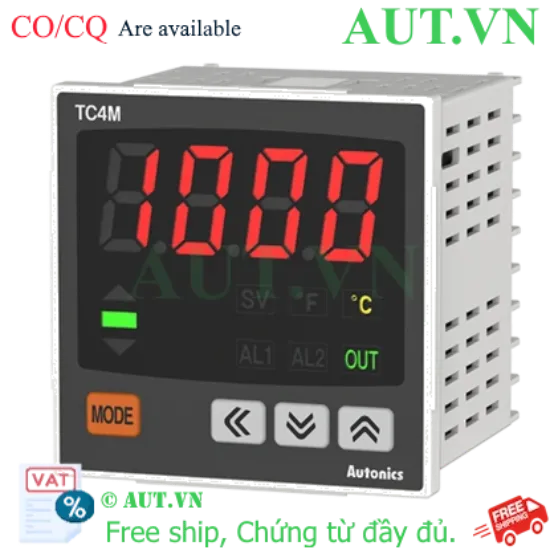

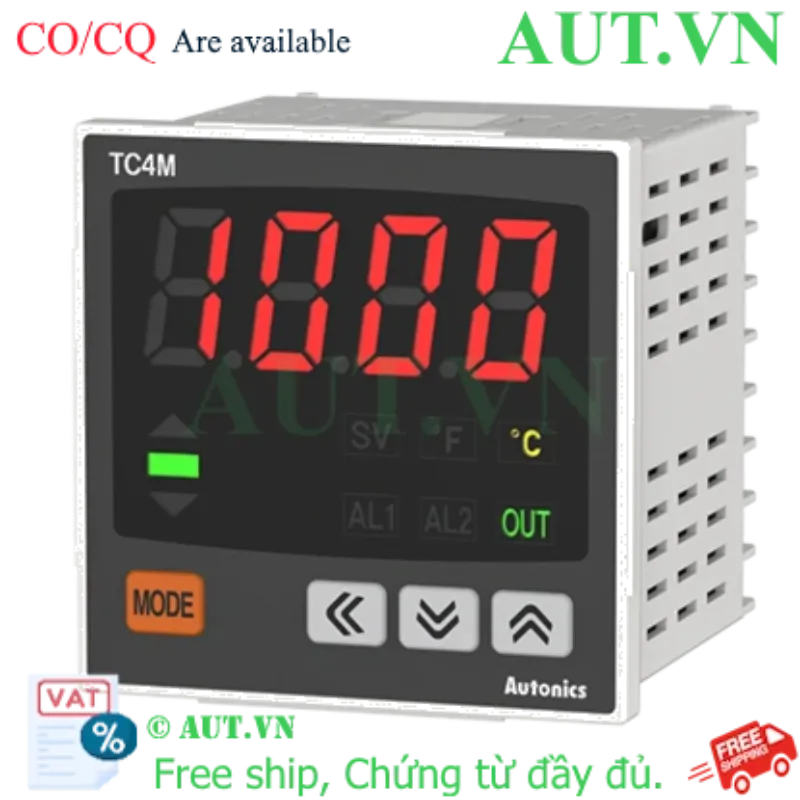

Trong các quy trình sản xuất công nghiệp, việc duy trì nhiệt độ ổn định là yếu tố sống còn quyết định chất lượng sản phẩm và tuổi thọ thiết bị. Đồng hồ nhiệt Autonics TC4M-12R không chỉ đơn thuần là một thiết bị hiển thị, mà là bộ điều khiển PID chuyên sâu, giúp loại bỏ hoàn toàn các sai số nhiệt, đảm bảo hệ thống vận hành mượt mà và an toàn. Với sự kết hợp giữa độ bền bỉ từ Hàn Quốc và công nghệ điều khiển thông minh, TC4M-12R là sự đầu tư tối ưu cho mọi doanh nghiệp tự động hóa.
Điểm nổi bật vượt trội của Autonics TC4M-12R
- Thuật toán PID tự tối ưu: Khả năng tự động tính toán thông số điều khiển, giúp nhiệt độ tiếp cận giá trị cài đặt một cách êm ái, không bị vọt lố (overshoot).
- Khả năng thích ứng tuyệt vời: Hỗ trợ hầu hết các loại cảm biến nhiệt phổ biến hiện nay (Pt100, K-type, J-type...), giúp kỹ sư linh hoạt trong thiết kế hệ thống.
- Hiển thị trực quan, rõ nét: Màn hình LED 7 đoạn với độ tương phản cao, hiển thị đồng thời giá trị thực tế (PV) và giá trị cài đặt (SV), dễ dàng theo dõi từ xa.
- Tiêu chuẩn DIN quốc tế: Kích thước 72x72mm chuẩn hóa, giúp việc lắp đặt vào mặt tủ điện trở nên nhanh chóng mà không cần gia công lại.
Bảng thông số kỹ thuật chi tiết
Thông số kỹ thuật Autonics TC4M-12R
| Thương hiệu |
Autonics (Hàn Quốc) |
| Kích thước |
DIN W72 × H72mm |
| Phương pháp hiển thị |
LED 7 đoạn 4 số |
| Phương thức điều khiển |
ON/OFF, P, PI, PD, PID |
| Loại ngõ vào (Input) |
Thermocouple: K(CA), J(IC), L(IC) / RTD: DPt100Ω, Cu50Ω |
| Chu kỳ lấy mẫu |
100ms |
| Ngõ ra điều khiển |
Relay (250VAC ~ 3A) hoặc điều khiển SSR (12VDC) [ON/OFF, pha, chu kỳ] |
| Ngõ ra cảnh báo |
1 ngõ ra Alarm 1 |
| Nguồn cấp |
24VAC ~ 50/60Hz, 24-48VDC @(=) |
| Độ chính xác hiển thị |
PV ±0.5% hoặc ±1℃ (Tại 23℃±5℃) ±1 chữ số |
| Thời gian điều khiển |
0.5 đến 120.0 giây |
| Môi trường hoạt động |
-10 đến 50℃, Độ ẩm 35 đến 85%RH |
| Trọng lượng |
Xấp xỉ 204g |
Lợi ích thiết thực khi sử dụng TC4M-12R
- Tiết kiệm điện năng tối đa: Nhờ điều khiển PID, thiết bị chỉ cấp đúng lượng nhiệt cần thiết, giảm hao phí điện năng so với điều khiển ON/OFF truyền thống.
- Đảm bảo chất lượng sản phẩm đồng nhất: Loại bỏ biến động nhiệt, giúp các sản phẩm (nhựa, thực phẩm, linh kiện) đạt độ chính xác cao về lý tính.
- Giảm chi phí bảo trì: Linh kiện chính hãng Autonics có tuổi thọ cao, vận hành ổn định trong môi trường công nghiệp khắc nghiệt.
- Triển khai nhanh chóng: Kích thước chuẩn DIN và sơ đồ đấu nối rõ ràng giúp rút ngắn thời gian thi công tủ điện.
Hướng dẫn cài đặt và sử dụng (How-to)
- Bước 1: Đấu nối phần cứng: Kết nối nguồn cấp (24VAC hoặc 24-48VDC) và đấu nối cảm biến (K, J, Pt100...) vào các chân ngõ vào theo đúng sơ đồ kỹ thuật của hãng.
- Bước 2: Cấu hình loại cảm biến: Truy cập menu cài đặt hệ thống để chọn loại cảm biến tương ứng với thiết bị bạn đang gắn.
- Bước 3: Thiết lập giá trị cài đặt (SV): Sử dụng phím mũi tên để nhập mức nhiệt độ mục tiêu mà bạn muốn hệ thống duy trì.
- Bước 4: Kích hoạt Auto-tuning: Đây là bước quan trọng nhất. Hãy chạy chế độ Auto-tuning để đồng hồ tự đo đạc đặc tính nhiệt của lò/máy và tự thiết lập thông số PID tối ưu.
- Bước 5: Vận hành và giám sát: Theo dõi giá trị PV (hiện tại) tiến dần về SV (cài đặt) và duy trì ổn định.
Hệ sinh thái sản phẩm kết hợp cùng TC4M-12R
Để đạt hiệu quả vận hành cao nhất, AUT VN khuyến khích quý khách kết hợp TC4M-12R với:
- Cảm biến nhiệt độ Autonics: Sử dụng can nhiệt loại K hoặc Pt100 chính hãng để đảm bảo độ chính xác của tín hiệu đầu vào.
- Relay bán dẫn (SSR): Đặc biệt cần thiết khi sử dụng ngõ ra SSR của TC4M-12R để đóng ngắt nhanh, không gây tiếng ồn và tăng tuổi thọ hệ thống.
- Khởi động từ (Contactor): Sử dụng khi điều khiển các thanh gia nhiệt công suất lớn thông qua ngõ ra Relay.
Ứng dụng thực tế trong công nghiệp
Đồng hồ nhiệt Autonics TC4M-12R là sự lựa chọn lý tưởng cho:
- Ngành nhựa: Máy ép nhựa, máy đùn nhựa, máy thổi chai (kiểm soát nhiệt độ vùng gia nhiệt).
- Ngành thực phẩm & Y tế: Lò sấy công nghiệp, tủ tiệt trùng, máy đóng gói thực phẩm.
- Hệ thống điều hòa: Điều khiển nhiệt độ trong hệ thống HVAC, kho lạnh, phòng sạch.
- Nuôi trồng thủy sản: Hệ thống sưởi ấm bể cá, duy trì nhiệt độ nước cho sinh vật nhạy cảm.
Câu hỏi thường gặp (FAQ)
1. TC4M-12R khác gì so với bộ điều khiển nhiệt độ ON/OFF giá rẻ?
TC4M-12R sử dụng thuật toán PID, nó không chỉ bật/tắt mà còn tính toán để giảm dần công suất khi gần đạt nhiệt độ cài đặt. Điều này giúp nhiệt độ không bị vọt lố và ổn định hơn nhiều lần.
2. Tôi có thể dùng cảm biến Pt100 cho model này không?
Hoàn toàn được. TC4M-12R hỗ trợ đầy đủ các loại RTD bao gồm DPt100Ω và Cu50Ω.
3. Nguồn cấp 24VDC có hoạt động ổn định không?
Có, thiết bị được thiết kế dải nguồn linh hoạt từ 24VAC đến 24-48VDC, đảm bảo hoạt động ổn định trong mọi hệ thống điện điều khiển.
4. Chức năng Auto-tuning là gì và tại sao cần dùng?
Auto-tuning là tính năng tự động dò tìm thông số P, I, D phù hợp nhất với đặc điểm nhiệt của thiết bị bạn đang dùng. Nếu không dùng Auto-tuning, bạn sẽ phải nhập thông số thủ công rất khó khăn và dễ sai sót.
5. Ngõ ra Relay của TC4M-12R chịu tải tối đa bao nhiêu?
Ngõ ra Relay chịu tải tối đa 250VAC ~ 3A. Nếu tải gia nhiệt của bạn lớn hơn mức này, bạn bắt buộc phải dùng thêm khởi động từ (contactor) để bảo vệ thiết bị.
6. Sản phẩm mua tại AUT VN có được bảo hành không?
Có, tất cả sản phẩm Autonics tại AUT VN đều được bảo hành chính hãng theo đúng tiêu chuẩn của Autonics Vina.
7. Tôi không rành về kỹ thuật, AUT VN có hỗ trợ cài đặt không?
Có, AUT VN cung cấp dịch vụ hỗ trợ kỹ thuật miễn phí, hướng dẫn đấu nối và cài đặt chi tiết cho khách hàng qua Zalo hoặc điện thoại.
8. TC4M-12R có tính năng cảnh báo khi quá nhiệt không?
Có, thiết bị tích hợp 1 ngõ ra cảnh báo (Alarm 1), bạn có thể đấu nối với còi hoặc đèn báo để cảnh báo khi nhiệt độ vượt ngưỡng an toàn.
9. Kích thước 72x72mm có dễ lắp đặt không?
Đây là kích thước chuẩn DIN quốc tế, cực kỳ phổ biến. Hầu hết các mặt tủ điện hiện nay đều có sẵn lỗ khoét cho kích thước này.
10. Nên chọn ngõ ra Relay hay SSR cho hệ thống PID?
Nếu bạn cần đóng ngắt thường xuyên và yêu cầu độ chính xác tuyệt đối, hãy chọn SSR. Nếu tải lớn và tần suất đóng ngắt thấp, Relay là lựa chọn tiết kiệm hơn.
