Chức năng Auto-tuning (AT) là gì?

Đây là chức năng tự động tính toán các thông số P, I, D để thiết bị tự thích nghi với đặc tính nhiệt của lò, giúp đạt nhiệt độ cài đặt nhanh nhất mà không bị vọt lố.

Thiết bị này có chống nước không?

Mặt trước của thiết bị đạt chuẩn IP65, giúp chống bụi và tia nước, tuy nhiên phần thân sau cần được lắp trong tủ điện bảo vệ.

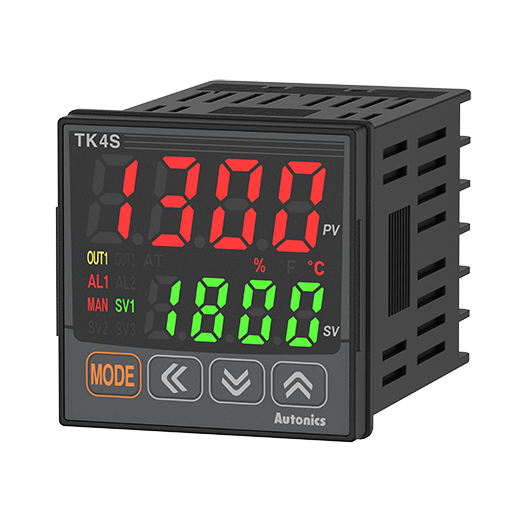

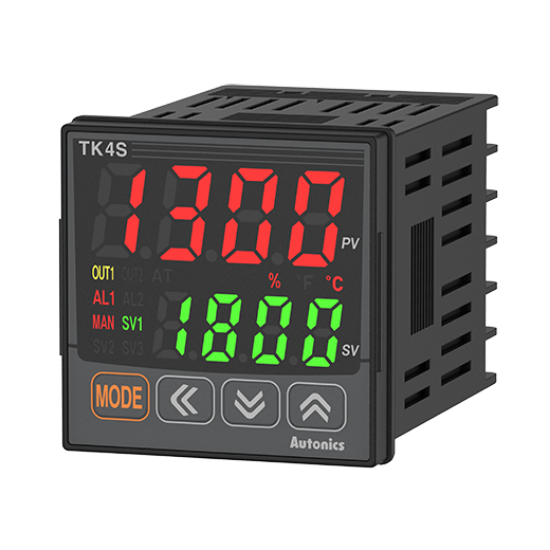

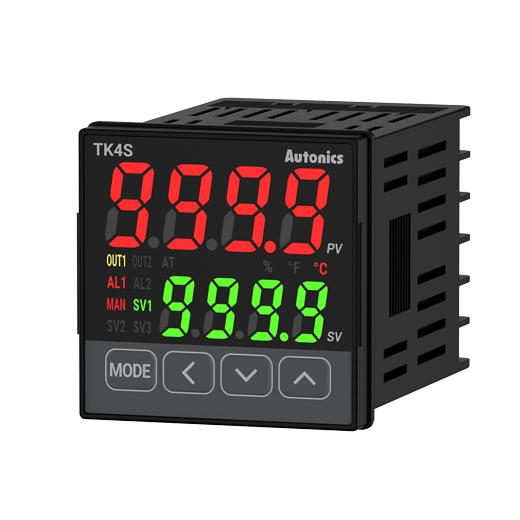

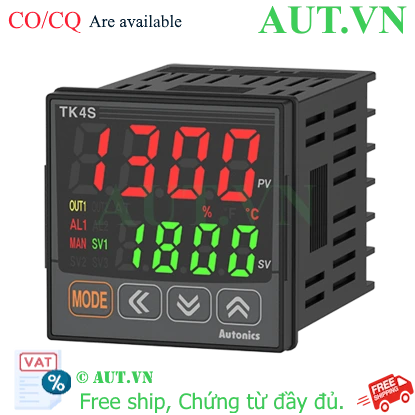

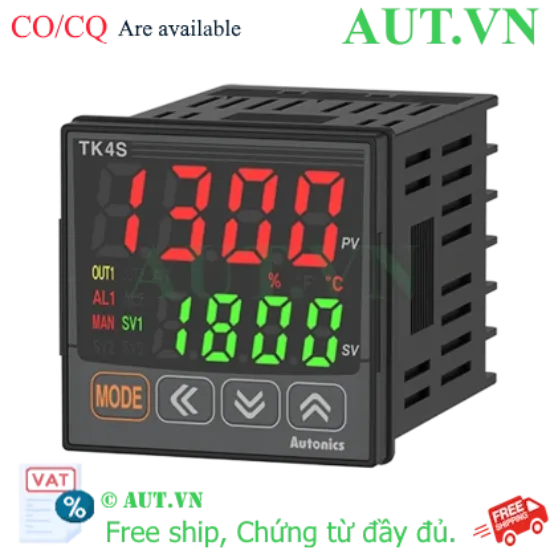

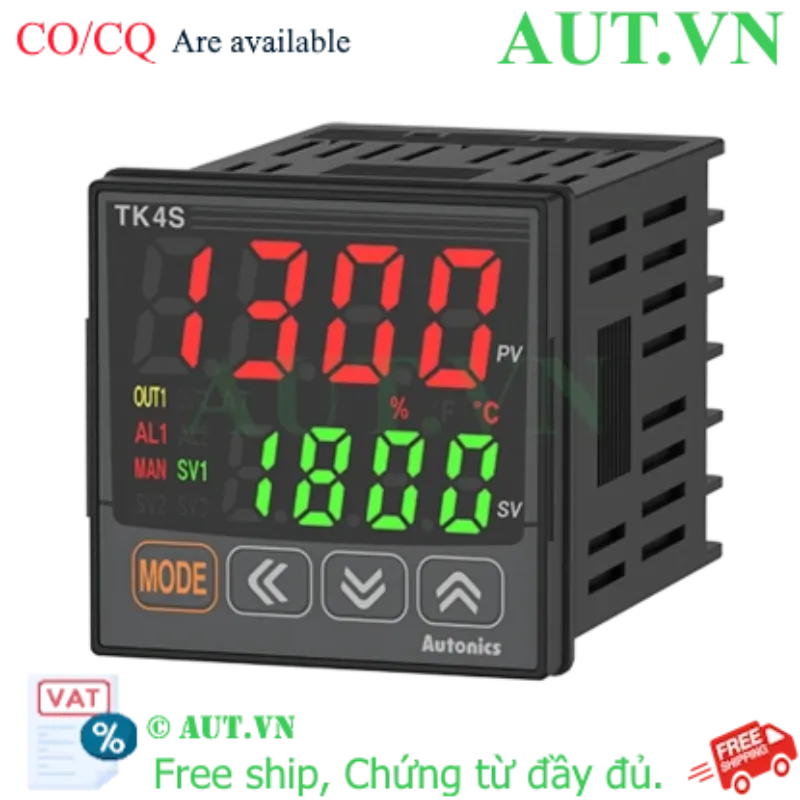

Bộ Điều Khiển Nhiệt Độ Autonics TK4S-22CC - PID Chính Xác, Ngõ Ra 4-20mA/SSR, Nguồn 24V | AUT VN

Model: TK4S-22CC (Thương hiệu Autonics chính hãng)
Điều khiển: Thuật toán PID tiên tiến, chống vọt lố (overshoot) tuyệt đối
Ngõ vào: Đa năng (Thermocouple, RTD, Analog 0-10V, 4-20mA)
Ngõ ra: 2 Ngõ ra linh hoạt (Dòng điện 4-20mA hoặc SSR)
Nguồn cấp: 24VAC / 24-48VDC (An toàn, tiêu chuẩn tủ điện hiện đại)
Bảo vệ: Chuẩn IP65 mặt trước, chống bụi và nước công nghiệp

nhà chế tạo: Autonics

SKU: TK4S-22CC

Tải xuống mẫu

Giá cũ: 2.227.650 ₫

Giá bán: 1.782.120 ₫

Số lượng:

Trong các hệ thống điều khiển nhiệt độ công nghiệp, việc duy trì sự ổn định là yếu tố sống còn để đảm bảo chất lượng sản phẩm và tuổi thọ thiết bị. Bộ điều khiển nhiệt độ Autonics TK4S-22CC là giải pháp tối ưu, kết hợp giữa công nghệ điều khiển PID tiên tiến và khả năng tương thích đa dạng với nhiều loại cảm biến, giúp doanh nghiệp tối ưu hóa quy trình sản xuất và tiết kiệm năng lượng một cách hiệu quả.

Điểm nổi bật của Autonics TK4S-22CC

Độ chính xác tuyệt đối: Tích hợp thuật toán PID tự động điều chỉnh (Auto-tuning), giảm thiểu sai số nhiệt độ (overshoot) xuống mức thấp nhất, đảm bảo nhiệt độ luôn ở mức cài đặt.
Khả năng tương thích cực cao: Chấp nhận hầu hết các loại cảm biến nhiệt độ phổ biến hiện nay như K, J, Pt100, Cu50... và cả tín hiệu analog, giúp linh hoạt trong việc thay thế và nâng cấp.
Thiết kế bền bỉ cho công nghiệp: Mặt trước đạt chuẩn IP65, chịu được môi trường khắc nghiệt, chống bụi bẩn và tia nước trong nhà máy.
Vận hành linh hoạt: Tùy chọn ngõ ra dòng điện hoặc SSR, phù hợp cho nhiều loại thiết bị chấp hành như thanh nhiệt, van điều khiển hoặc relay bán dẫn.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết kỹ thuật
Phương pháp hiển thị	LED 7 đoạn 4 số, độ sáng cao, dễ quan sát
Phương thức điều khiển	PID, P, PI, PD, ON/OFF
Loại ngõ vào (Input)	Thermocouple: K, J, E, T, B, R, S, N, C, G, L, U, Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analog: 0-100mV, 0-5V, 1-5V, 0-10V, 0-20mA, 4-20mA
Chu kỳ lấy mẫu	50ms (Phản hồi cực nhanh)
Ngõ ra điều khiển 1 & 2	Dòng điện (DC0 / 4-20mA) hoặc SSR (11VDC) [ON / OFF]
Nguồn cấp (Power)	24VAC ~ 50/60Hz, 24-48VDC
Cấu trúc bảo vệ	IP65 (Mặt trước)
Độ chính xác (RTD/TC)	±0.3% hoặc ±1℃ (tại 23℃±5℃)
Dải tỷ lệ hiển thị	0.1 đến 999.9℃/℉ (0.1 đến 999.9%)
Môi trường vận hành	-10 đến 50℃, Độ ẩm 35 đến 85%RH
Trọng lượng	Xấp xỉ 150g

Lợi ích khi sử dụng TK4S-22CC cho hệ thống của bạn

Ổn định chất lượng sản phẩm: Loại bỏ hiện tượng dao động nhiệt, giúp sản phẩm đầu ra đồng nhất, giảm tỷ lệ hàng lỗi.
Giảm chi phí bảo trì: Linh kiện chính hãng Autonics có độ bền vượt trội, giảm thiểu thời gian dừng máy (downtime).
Tiết kiệm chi phí đầu tư: Nhờ khả năng đọc đa dạng cảm biến, bạn không cần mua nhiều loại bộ điều khiển khác nhau cho mỗi loại cảm biến.
An toàn vận hành tối đa: Chế độ cảnh báo (Alarm) thông minh giúp phát hiện sớm các sự cố quá nhiệt, bảo vệ thiết bị gia nhiệt.

Hướng dẫn lắp đặt và cài đặt (How-to)

Bước 1: Lắp đặt vật lý: Gắn thiết bị vào mặt tủ điện theo kích thước chuẩn 48x48mm, đảm bảo cố định chặt chẽ bằng ngàm kẹp đi kèm.
Bước 2: Đấu nối điện: Kết nối nguồn cấp (24VAC hoặc 24-48VDC) và đấu nối cảm biến nhiệt độ vào các chân ngõ vào theo sơ đồ đấu dây của hãng.
Bước 3: Cấu hình ngõ vào: Truy cập menu cài đặt hệ thống để chọn loại cảm biến phù hợp (ví dụ: chọn 'K' nếu dùng Thermocouple loại K, 'Pt100' cho RTD).
Bước 4: Thiết lập giá trị SV: Nhấn phím điều chỉnh để cài đặt nhiệt độ mong muốn (Set Value - SV) cho hệ thống.
Bước 5: Kích hoạt Auto-tuning (AT): Chạy chức năng AT để thiết bị tự động tính toán thông số P, I, D tối ưu nhất cho đặc tính nhiệt của lò/máy.

Sản phẩm sử dụng chung để tối ưu hệ thống

SSR (Solid State Relay) Autonics: Kết hợp hoàn hảo để điều khiển thanh nhiệt tốc độ cao, không gây tiếng ồn và không mòn tiếp điểm.
Cảm biến nhiệt độ Autonics: Sử dụng Thermocouple loại K, J hoặc Pt100 chính hãng để đảm bảo độ chính xác cao nhất cho ngõ vào.
Bộ nguồn DC 24V công nghiệp: Cung cấp nguồn điện ổn định, sạch nhiễu cho bộ điều khiển vận hành bền bỉ.

Ứng dụng thực tế (Application)

Ngành công nghiệp nhựa: Điều khiển nhiệt độ chính xác cho máy ép nhựa, máy đùn nhựa, máy thổi chai.
Ngành thực phẩm & Y tế: Lò sấy công nghiệp, tủ ấp trứng, máy đóng gói thực phẩm, lò tiệt trùng.
Ngành điện tử: Máy hàn nhiệt, lò hàn reflow, hệ thống sấy linh kiện.
Ngành hóa chất & Dược phẩm: Hệ thống gia nhiệt bồn chứa, máy chưng cất hóa chất.

Câu hỏi thường gặp (FAQ)

1. TK4S-22CC khác gì với các dòng TK4S thông thường?
Model 22CC đặc biệt hỗ trợ 2 ngõ ra điều khiển linh hoạt (Dòng điện/SSR) và chạy nguồn 24V, cực kỳ phù hợp cho các tủ điện hiện đại dùng nguồn DC thấp để tăng tính an toàn.

2. Tôi có thể dùng cảm biến Pt100 với thiết bị này không?
Hoàn toàn được. TK4S-22CC hỗ trợ đầy đủ các loại RTD bao gồm DPt100Ω, JPt100Ω và Cu100Ω.

3. Chức năng Auto-tuning (AT) hoạt động như thế nào?
AT là chức năng tự động quét đặc tính nhiệt của hệ thống để tính toán các thông số P (Proportional), I (Integral), D (Derivative). Điều này giúp thiết bị đạt nhiệt độ cài đặt nhanh nhất mà không bị vọt lố (overshoot).

4. Thiết bị này có khả năng chống nước không?
Mặt trước thiết bị đạt chuẩn IP65, có khả năng chống bụi và tia nước. Tuy nhiên, phần thân sau cần được lắp trong tủ điện để đảm bảo an toàn kỹ thuật.

5. Tôi muốn điều khiển 2 thiết bị sưởi độc lập có được không?
Có, vì model này có 2 ngõ ra điều khiển, bạn có thể cấu hình để điều khiển hai thiết bị sưởi song song hoặc thiết lập một ngõ sưởi và một ngõ làm mát.

6. Nguồn cấp 24VDC có gây nhiễu cho tín hiệu cảm biến không?
Không. TK4S-22CC được thiết kế với mạch cách ly kép (Double Insulation), đảm bảo loại bỏ nhiễu từ nguồn cấp, giữ cho tín hiệu cảm biến luôn tinh khiết.

7. Làm sao để kiểm tra thiết bị đang chạy chế độ PID hay ON/OFF?
Bạn có thể vào menu cài đặt (Control Mode) để kiểm tra. Chế độ PID sẽ mượt mà hơn, trong khi ON/OFF thường dùng cho các hệ thống không yêu cầu độ chính xác quá cao.

8. Chính sách bảo hành cho TK4S-22CC tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics Việt Nam. AUT VN cam kết hỗ trợ xử lý bảo hành nhanh chóng nhất.

9. Dải nhiệt độ tối đa mà thiết bị có thể hiển thị là bao nhiêu?
Dải tỷ lệ hiển thị từ 0.1 đến 999.9℃/℉, tùy thuộc vào loại cảm biến bạn kết nối vào ngõ vào.

10. AUT VN có hỗ trợ kỹ thuật cài đặt tận nơi không?
AUT VN cung cấp dịch vụ hỗ trợ kỹ thuật online miễn phí trọn đời. Đối với các dự án lớn, chúng tôi có chính sách hỗ trợ cài đặt trực tiếp theo yêu cầu của khách hàng.
