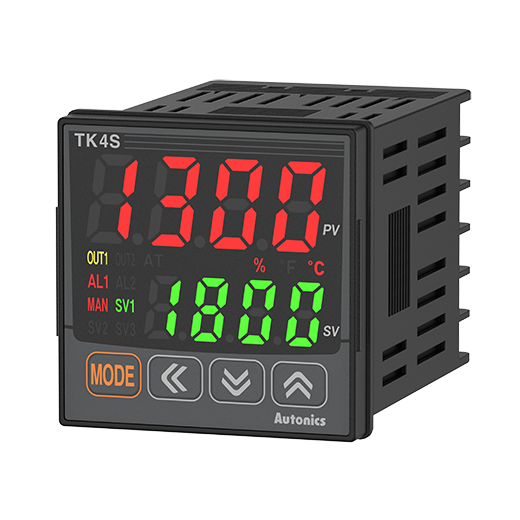

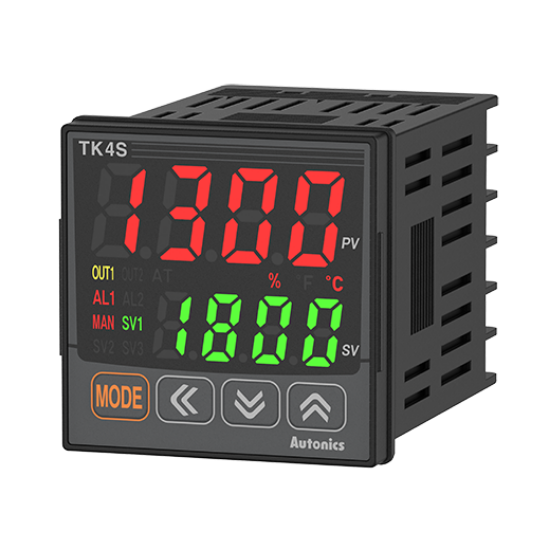

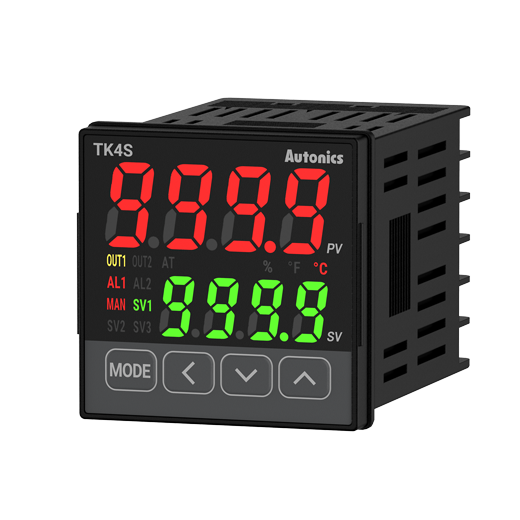

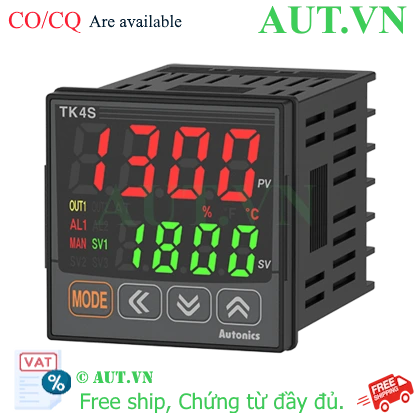

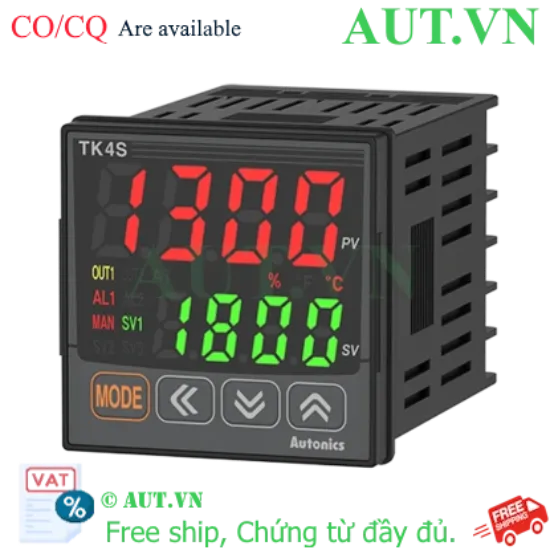

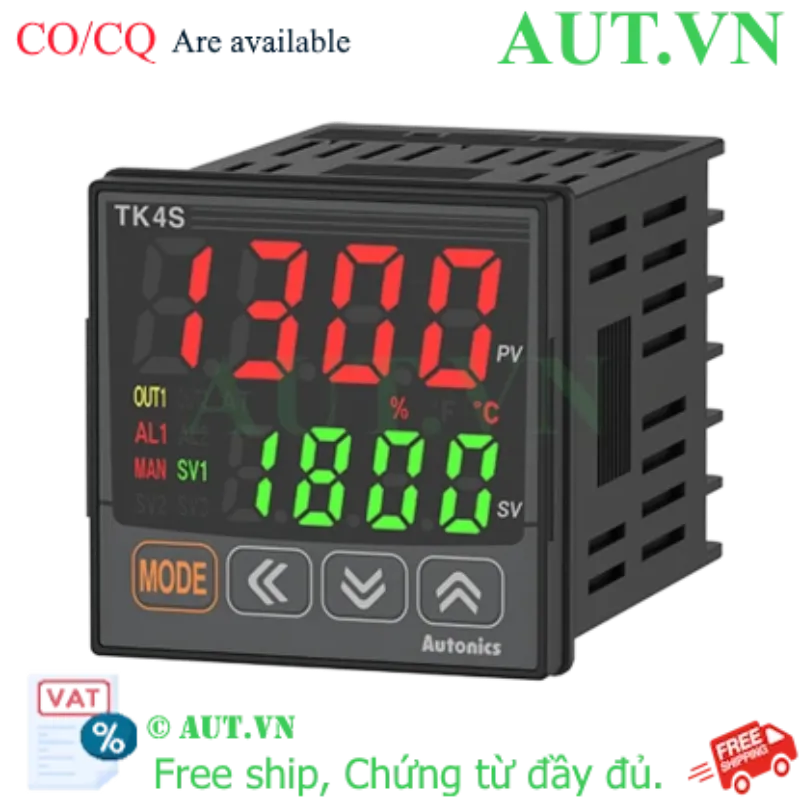

Trong các dây chuyền sản xuất hiện đại, việc kiểm soát nhiệt độ không chỉ là duy trì con số, mà là sự ổn định tuyệt đối để đảm bảo chất lượng sản phẩm. Đồng hồ nhiệt Autonics TK4S-24CR là bộ điều khiển nhiệt độ PID cao cấp, được thiết kế để giải quyết những bài toán khắc nghiệt nhất về độ chính xác và độ bền trong môi trường công nghiệp.
Với khả năng tự động tính toán thông số (Auto-tuning), thiết bị giúp hệ thống đạt nhiệt độ cài đặt nhanh nhất mà không gây ra hiện tượng vọt lố (overshoot), giúp bảo vệ nguyên vật liệu và tối ưu hóa năng lượng tiêu thụ.
Điểm nổi bật vượt trội của Autonics TK4S-24CR
- Thuật toán PID thông minh: Khả năng tự học đặc tính nhiệt của tải, giúp kiểm soát nhiệt độ mịn và ổn định ở mức cực cao.
- Khả năng tương thích cực rộng: Hỗ trợ mọi loại cảm biến phổ biến từ Thermocouple (K, J, T...), RTD (Pt100...) đến tín hiệu Analog, giúp bạn linh hoạt thay đổi thiết kế hệ thống.
- Thiết kế bền bỉ chuẩn IP65: Mặt trước được bảo vệ chống bụi và tia nước, cực kỳ phù hợp cho các nhà máy thực phẩm hoặc môi trường nhiều bụi bẩn.
- Phản hồi siêu tốc: Với chu kỳ lấy mẫu chỉ 50ms, thiết bị phản ứng tức thì với mọi biến động nhiệt độ.
Bảng thông số kỹ thuật chi tiết
Thông số kỹ thuật Autonics TK4S-24CR
| Phương pháp hiển thị | LED 7 đoạn 4 số (Hiển thị PV và SV rõ nét) |
|---|
| Phương thức điều khiển | ON/OFF, P, PI, PD, PID |
|---|
| Loại tín hiệu đầu vào (Input) | - Thermocouple: K, J, E, T, B, R, S, N, C, G, L, U, Platinel II
- RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω
- Analog: 0-100mV, 0-5V, 1-5V, 0-10V, 0-20mA, 4-20mA |
|---|
| Chu kỳ lấy mẫu (Sampling Period) | 50ms |
|---|
| Ngõ ra 1 (Output 1) | Dòng điện (DC0 / 4-20mA) hoặc SSR (11VDC) |
|---|
| Ngõ ra 2 (Output 2) | Relay (250VAC~ 3A) |
|---|
| Nguồn cấp | 100-240VAC~ 50/60Hz |
|---|
| Cấp độ bảo vệ | IP65 (Mặt trước) |
|---|
| Độ chính xác | ±0.3% hoặc ±1℃ (tại 23℃±5℃) ±1 chữ số |
|---|
| Kích thước mặt (Size) | 48 x 48 mm |
|---|
| Môi trường vận hành | -10 đến 50℃, độ ẩm 35 đến 85%RH |
|---|
Lợi ích khi sử dụng Autonics TK4S-24CR
- Nâng cao chất lượng sản phẩm: Kiểm soát nhiệt độ chuẩn xác giúp giảm thiểu tỷ lệ hàng lỗi do biến động nhiệt.
- Tiết kiệm chi phí vận hành: Giảm thiểu lãng phí điện năng nhờ cơ chế điều khiển PID tối ưu, tránh việc sưởi quá mức cần thiết.
- Độ tin cậy cao: Linh kiện cao cấp từ Autonics giúp thiết bị hoạt động ổn định 24/7 trong môi trường công nghiệp khắc nghiệt.
- Hỗ trợ kỹ thuật chuyên nghiệp: Khi mua tại AUT VN, khách hàng được hỗ trợ kỹ thuật tận tâm, từ cài đặt đến vận hành.
Hướng dẫn sử dụng và cài đặt cơ bản (How-to)
- Bước 1 - Đấu nối: Kết nối nguồn cấp 100-240VAC và đấu nối cảm biến nhiệt độ (TC/RTD) vào các chân terminal tương ứng. Lưu ý kiểm tra đúng cực tính.
- Bước 2 - Thiết lập đầu vào: Truy cập menu cấu hình để chọn đúng loại cảm biến bạn đang sử dụng (ví dụ: Type K hoặc Pt100).
- Bước 3 - Cài đặt nhiệt độ đích (SV): Sử dụng phím mũi tên để thiết lập giá trị nhiệt độ mong muốn.
- Bước 4 - Chạy Auto-tuning: Kích hoạt tính năng Auto-tuning để thiết bị tự động dò tìm thông số P, I, D tối ưu cho hệ thống của bạn.
- Bước 5 - Kiểm tra: Theo dõi màn hình để đảm bảo giá trị PV (nhiệt độ thực) bám sát giá trị SV (nhiệt độ cài đặt).
Sản phẩm đi kèm khuyên dùng (isRelatedTo)
- Relay bán dẫn (SSR): Kết hợp với ngõ ra 1 để điều khiển nhiệt độ với độ chính xác cực cao và tuổi thọ dài.
- Cảm biến nhiệt độ (Pt100/Thermocouple): Đảm bảo đầu vào tín hiệu chuẩn xác nhất.
- Khởi động từ (Contactor): Phù hợp khi sử dụng ngõ ra Relay 2 để điều khiển các tải điện công suất lớn.
Ứng dụng thực tế (Application)
- Ngành nhựa: Kiểm soát nhiệt khuôn máy ép nhựa, máy đùn nhựa.
- Ngành thực phẩm: Lò sấy, tủ hấp, hệ thống tiệt trùng thực phẩm.
- Ngành dược phẩm: Máy đóng gói, lò sấy dược phẩm yêu cầu nhiệt độ nghiêm ngặt.
- Ngành kim loại: Lò tôi, lò nung nhiệt độ cao.
Câu hỏi thường gặp (FAQ)
1. Tôi có thể dùng TK4S-24CR để điều khiển làm mát không?
Có, bạn có thể cấu hình trong menu cài đặt để thiết bị hoạt động ở chế độ Cooling thay vì Heating.
2. Tại sao thiết bị hiển thị nhiệt độ không đúng?
Bạn cần kiểm tra xem đã chọn đúng loại cảm biến (Input Type) trong menu cài đặt chưa. Nếu đấu ngược cực TC, nhiệt độ sẽ hiển thị giảm khi thực tế đang tăng.
3. Chế độ Auto-tuning có tác dụng gì?
Nó giúp bộ điều khiển tự tính toán các tham số P, I, D phù hợp với tải nhiệt thực tế, giúp nhiệt độ đạt điểm cài đặt nhanh và không bị vọt lố.
4. Ngõ ra SSR của model này dùng gì để kích?
Ngõ ra 1 (Output 1) có thể xuất tín hiệu 11VDC, cực kỳ phù hợp để kích trực tiếp các loại SSR.
5. Thiết bị có chống nước không?
Mặt trước đạt chuẩn IP65, giúp chống bụi hoàn toàn và chống tia nước phun từ mọi hướng.
6. Tôi muốn kết nối với PLC được không?
Được, bạn có thể sử dụng ngõ ra Analog (4-20mA hoặc 0-10V) để truyền tín hiệu về PLC.
7. Kích thước 48x48mm có lắp vừa tủ điện tiêu chuẩn không?
Có, đây là kích thước chuẩn (1/16 DIN) rất phổ biến trong các tủ điện điều khiển công nghiệp.
8. Sản phẩm có được bảo hành không?
Sản phẩm được bảo hành chính hãng Autonics khi mua tại AUT VN.
9. Sự khác biệt giữa TK4S và TK4N là gì?
Dòng TK4S là dòng cao cấp hơn với khả năng điều khiển linh hoạt và độ chính xác cao hơn cho các ứng dụng yêu cầu khắt khe.
10. Tôi mua hàng tại AUT VN có được xuất hóa đơn không?
Có, AUT VN cung cấp đầy đủ hóa đơn VAT và chứng từ CO/CQ cho doanh nghiệp.
Nguồn tham khảo: Autonics Official Website
