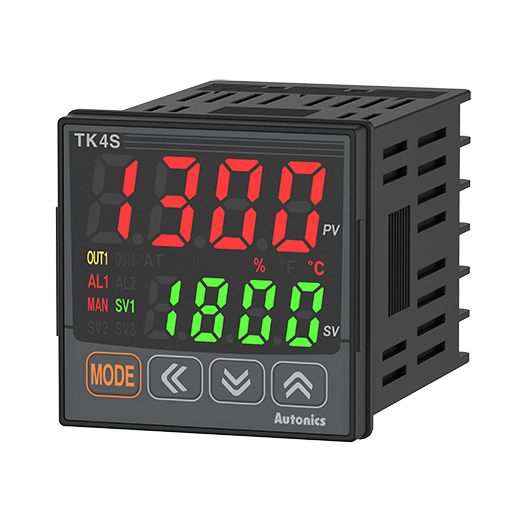

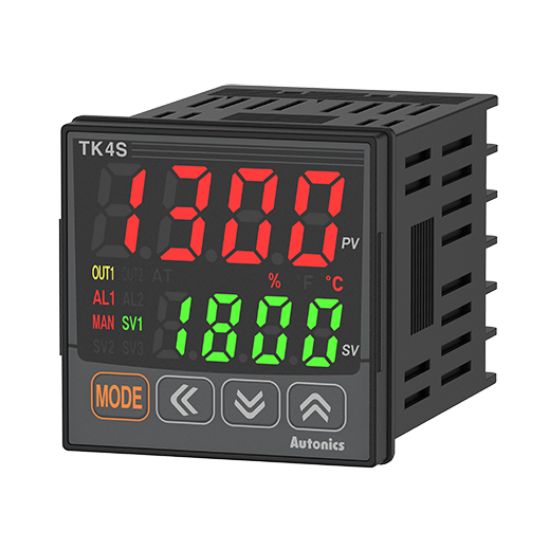

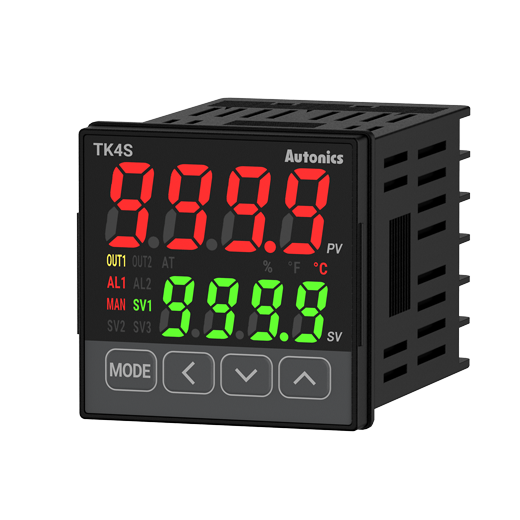

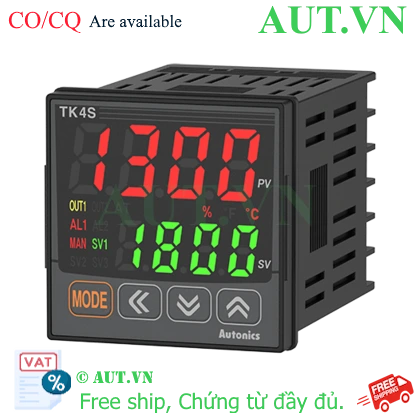

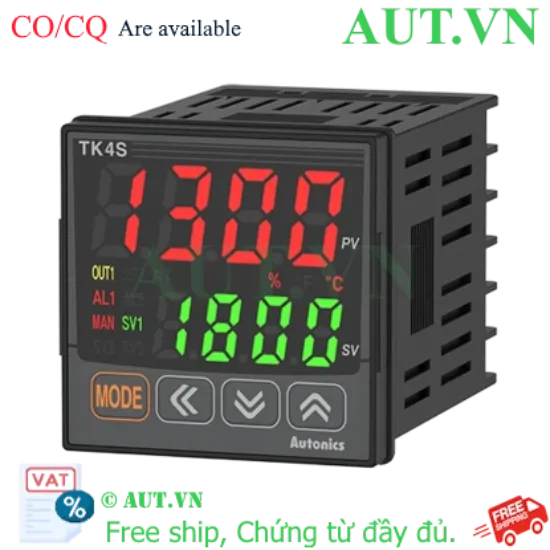

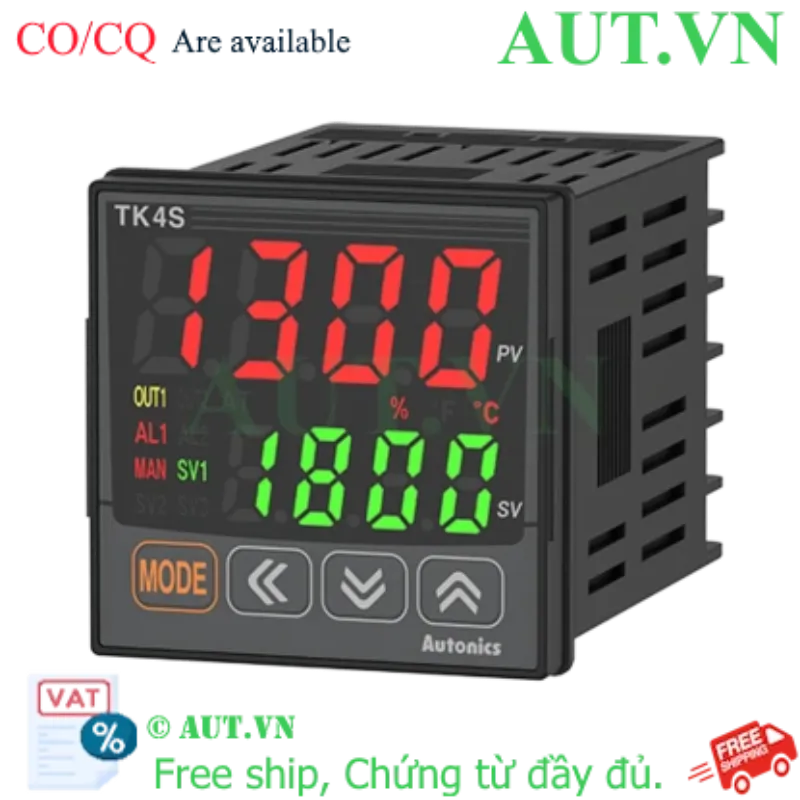

Giới thiệu về Đồng hồ nhiệt Autonics TK4S-A2RN
Đồng hồ nhiệt Autonics TK4S-A2RN là giải pháp điều khiển nhiệt độ kỹ thuật số cao cấp, được thiết kế đặc biệt cho các hệ thống yêu cầu sự chính xác khắt khe trong công nghiệp. Không chỉ dừng lại ở việc hiển thị, TK4S-A2RN đóng vai trò là "bộ não" điều phối, tự động điều chỉnh nhiệt độ thông qua thuật toán PID tiên tiến, giúp loại bỏ sai số và tối ưu hóa hiệu suất vận hành cho máy móc, từ đó nâng cao chất lượng thành phẩm và tiết kiệm điện năng cho doanh nghiệp.
Điểm nổi bật của Autonics TK4S-A2RN
- Thuật toán PID thông minh: Tích hợp tính năng Auto-tuning tự động tính toán thông số, giúp hệ thống đạt nhiệt độ cài đặt nhanh nhất mà không bị vọt lố (overshoot).
- Khả năng tương thích đa dạng: Kết nối dễ dàng với nhiều loại cảm biến như Can nhiệt (K, J, T, R, S...), RTD (Pt100, Cu50...) và các tín hiệu Analog (4-20mA, 0-10V).
- Nguồn cấp 24V an toàn: Sử dụng nguồn 24VAC/VDC, giảm thiểu rủi ro điện giật và phù hợp với tiêu chuẩn an toàn của các tủ điện hiện đại.
- Thiết kế chuẩn công nghiệp: Mặt trước đạt chuẩn IP65, bảo vệ thiết bị khỏi bụi bẩn và tia nước trong môi trường sản xuất khắc nghiệt.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết đặc tính |
| Phương pháp hiển thị | LED 7 đoạn, 4 chữ số (rõ nét, dễ quan sát) |
| Phương thức điều khiển | PID, ON/OFF, P, PI, PD |
| Loại ngõ vào (Input) |
Thermocouple: K, J, E, T, B, R, S, N, C, G, L, U, Platinel II
RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω
Analog: 0-100mV, 0-5V, 1-5V, 0-10V, 0-20mA, 4-20mA
|
| Chu kỳ lấy mẫu | 50ms (Phản hồi cực nhanh) |
| Ngõ ra điều khiển 1 | Relay (250VAC ~ 3A) |
| Nguồn cấp | 24VAC 50/60Hz hoặc 24-48VDC |
| Cấu trúc bảo vệ | IP65 (Mặt trước) |
| Độ chính xác hiển thị | ±0.3% hoặc ±1℃ (tại 23℃±5℃) |
| Thời gian tích phân | 0 đến 9999 giây |
| Môi trường hoạt động | -10 đến 50℃, độ ẩm 35 đến 85%RH |
| Kích thước mặt | 48 x 48 mm |
Lợi ích khi đầu tư Autonics TK4S-A2RN
- Ổn định chất lượng: Kiểm soát nhiệt độ chính xác tuyệt đối, loại bỏ phế phẩm do quá nhiệt hoặc thiếu nhiệt.
- Tối ưu chi phí: Giảm hao phí năng lượng nhờ điều khiển PID thông minh, không gây sốc nhiệt cho thiết bị gia nhiệt.
- Lắp đặt linh hoạt: Kích thước tiêu chuẩn 48x48mm, dễ dàng thay thế và nâng cấp cho các hệ thống cũ mà không cần thay đổi kết cấu tủ điện.
Hướng dẫn sử dụng và cài đặt (How-to)
- Bước 1: Đấu nối dây: Kết nối nguồn 24VAC/VDC vào chân nguồn và nối cảm biến (TC/RTD) vào các chân ngõ vào tương ứng theo sơ đồ.
- Bước 2: Cấu hình loại cảm biến: Nhấn phím SET, truy cập vào menu Parameter $\rightarrow$ Input Type để chọn đúng loại cảm biến đang dùng (Ví dụ: chọn 'K' cho can nhiệt K).
- Bước 3: Cài đặt nhiệt độ (SV): Sử dụng phím mũi tên để điều chỉnh giá trị nhiệt độ mong muốn (Set Value) và nhấn SET để lưu.
- Bước 4: Chạy Auto-tuning: Kích hoạt chế độ AT (Auto-tuning) để bộ điều khiển tự tính toán thông số PID phù hợp nhất với tải nhiệt của bạn.
- Bước 5: Kiểm tra vận hành: Theo dõi giá trị thực tế (PV) trên màn hình để đảm bảo hệ thống đi vào điểm ổn định.
Sản phẩm sử dụng kèm theo
- Cảm biến nhiệt độ Autonics: Can nhiệt K, J hoặc Pt100 chính hãng để đảm bảo độ tương thích và chính xác cao nhất.
- Solid State Relay (SSR): Sử dụng SSR để thay thế Relay cơ nếu bạn cần tần suất đóng ngắt liên tục, tăng tuổi thọ thiết bị.
- Khởi động từ (Contactor): Dùng cho các tải nhiệt công suất lớn thông qua ngõ ra Relay của TK4S-A2RN.
Ứng dụng thực tế của TK4S-A2RN
- Ngành nhựa: Điều khiển nhiệt độ trục vít máy ép nhựa, máy đúc nhựa.
- Ngành thực phẩm/dược phẩm: Vận hành lò sấy công nghiệp, tủ tiệt trùng, máy đóng gói màng co.
- Phòng thí nghiệm: Kiểm soát nhiệt độ bể điều nhiệt, tủ sấy linh kiện điện tử.
- Hóa chất: Điều khiển nhiệt độ trong các bồn phản ứng, hệ thống gia nhiệt đường ống.
Câu hỏi thường gặp (FAQ)
1. Tôi nên chọn TK4S-A2RN thay vì các model nguồn 220V khi nào?
Hãy chọn TK4S-A2RN khi tủ điện của bạn sử dụng nguồn tổng 24V. Điều này giúp tăng tính an toàn cho người vận hành và đồng bộ hóa hệ thống điều khiển PLC/Sensor.
2. Thiết bị này có thể điều khiển cả sưởi và làm mát không?
Có, bạn có thể cấu hình chế độ điều khiển Heating hoặc Cooling tùy theo nhu cầu thông qua cài đặt trong menu.
3. Tại sao nhiệt độ thực tế (PV) lại dao động quanh giá trị cài đặt (SV)?
Đây là đặc tính của điều khiển ON/OFF. Để triệt tiêu dao động, bạn hãy kích hoạt chức năng Auto-tuning để thiết bị chuyển sang chế độ PID.
4. Tôi có thể dùng cảm biến hãng khác với TK4S-A2RN không?
Có, miễn là cảm biến đó đúng chuẩn (ví dụ: Pt100 chuẩn quốc tế), thiết bị vẫn nhận diện và hoạt động chính xác.
5. Ngõ ra Relay của TK4S-A2RN có điều khiển trực tiếp thanh nhiệt 5kW được không?
Không. Ngõ ra Relay chỉ chịu được tối đa 3A. Bạn bắt buộc phải dùng thêm khởi động từ hoặc SSR để điều khiển tải lớn.
6. Lỗi 'Err' trên màn hình có nghĩa là gì?
Thông thường lỗi 'Err' báo hiệu đứt dây cảm biến hoặc cảm biến bị hỏng. Hãy kiểm tra lại điểm đấu nối và đo thông mạch cảm biến.
7. Chế độ Auto-tuning nên chạy khi nào?
Bạn nên chạy AT sau khi lắp đặt lần đầu, khi thay đổi loại thanh nhiệt hoặc khi thay đổi môi trường vận hành của máy.
8. Sản phẩm này có hỗ trợ kết nối truyền thông không?
Model TK4S-A2RN là phiên bản tiêu chuẩn. Nếu bạn cần truyền thông RS485, vui lòng tham khảo các model có hậu tố hỗ trợ Modbus.
9. Độ bền của mặt kính IP65 là như thế nào?
Chuẩn IP65 cho phép thiết bị chống bụi tuyệt đối và chống lại các tia nước phun từ mọi hướng, rất bền trong môi trường xưởng sản xuất.
10. Mua TK4S-A2RN tại AUT VN có được hỗ trợ kỹ thuật không?
Có, AUT VN hỗ trợ miễn phí hướng dẫn cài đặt từ xa và tư vấn sơ đồ đấu nối cho khách hàng trong suốt quá trình sử dụng.
Nguồn tham khảo: Autonics Official Website
