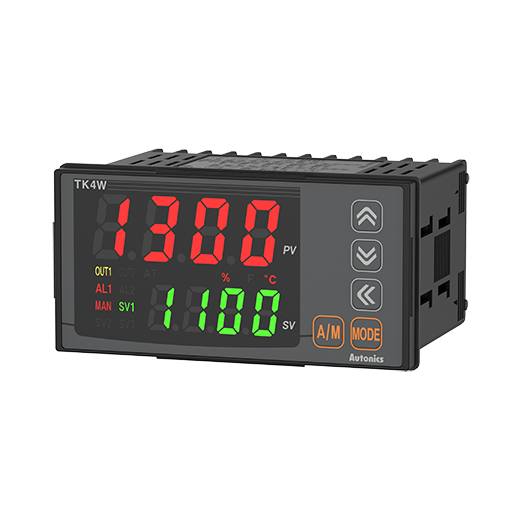

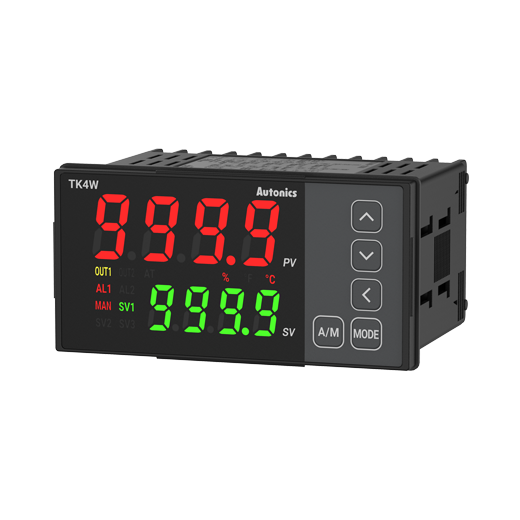

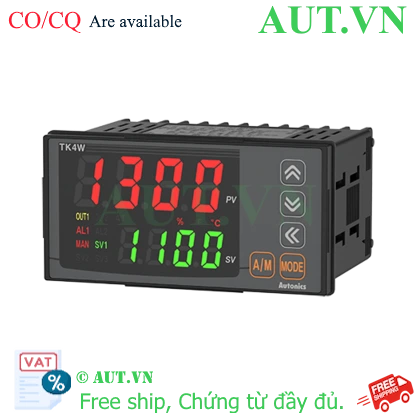

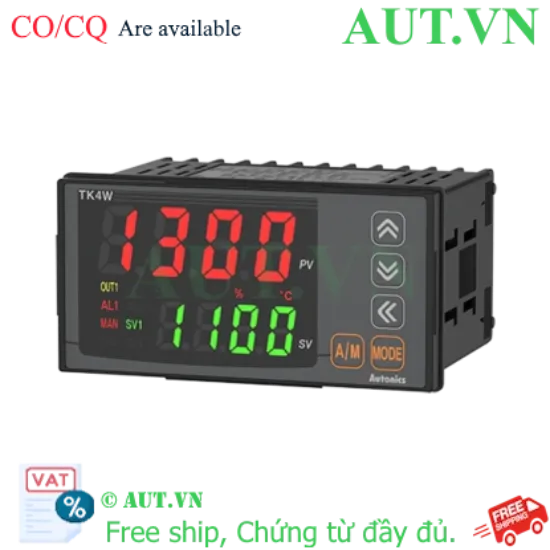

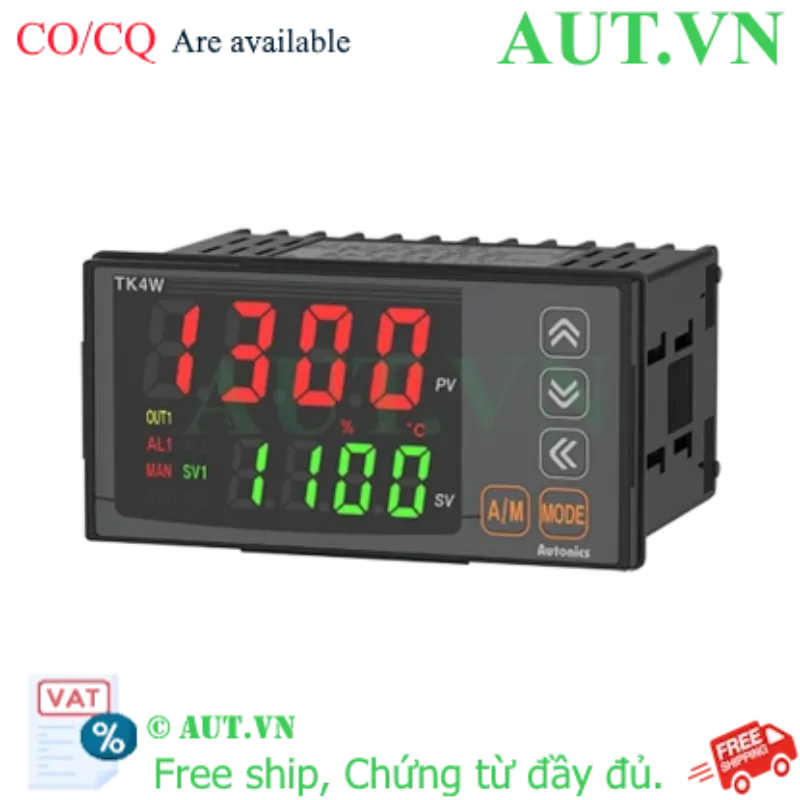

Giới thiệu về Đồng hồ nhiệt Autonics TK4W-22CN
Trong các hệ thống kiểm soát nhiệt độ công nghiệp, việc duy trì sự ổn định và chính xác là yếu tố sống còn. Đồng hồ nhiệt Autonics TK4W-22CN là dòng thiết bị điều khiển nhiệt độ cao cấp, được thiết kế để đáp ứng những yêu cầu khắt khe nhất về độ chính xác và tính linh hoạt. Với khả năng hỗ trợ đa dạng các loại cảm biến và phương thức điều khiển PID tiên tiến, TK4W-22CN giúp tối ưu hóa quy trình sản xuất, giảm thiểu sai số và tiết kiệm năng lượng cho doanh nghiệp.
Điểm nổi bật của Autonics TK4W-22CN
- Độ chính xác cực cao: Sử dụng thuật toán PID thông minh giúp kiểm soát nhiệt độ ổn định, tránh tình trạng dao động quá mức.
- Khả năng tương thích vượt trội: Hỗ trợ hầu hết các loại cảm biến phổ biến hiện nay như Thermocouple (K, J, T, E...), RTD (Pt100, Cu100...) và tín hiệu Analog.
- Ngõ ra đa năng: Tùy chọn ngõ ra dòng điện (4-20mA) để truyền tín hiệu về PLC hoặc ngõ ra điện áp để điều khiển trực tiếp qua SSR.
- Thiết kế bền bỉ: Tiêu chuẩn bảo vệ IP65 (mặt trước), chịu được môi trường công nghiệp khắc nghiệt.
Bảng thông số kỹ thuật chi tiết
Thông số kỹ thuật Autonics TK4W-22CN
| Phương pháp hiển thị | LED 7 đoạn, 4 chữ số |
|---|
| Phương thức điều khiển | ON/OFF, P, PI, PD, PID |
|---|
| Loại ngõ vào (Input) | Cặp nhiệt điện (K, J, E, T, B, R, S, N, C, G, L, U, Plati II); Nhiệt điện trở (RTD: Pt100, Pt50, Cu100, Cu50, Niken 120Ω); Analog (0-100mV, 0-5V, 1-5V, 0-10V, 0-20mA, 4-20mA) |
|---|
| Chu kỳ lấy mẫu | 50ms |
|---|
| Ngõ ra điều khiển 1 | Dòng điện (DC0 / 4-20mA) hoặc Điện áp điều khiển SSR (11VDC) |
|---|
| Nguồn cấp | 24VAC (50/60Hz) hoặc 24-48VDC |
|---|
| Cấu trúc bảo vệ | IP65 (mặt trước thiết bị) |
|---|
| Độ chính xác hiển thị | ±0.3% F.S (tại nhiệt độ phòng) |
|---|
| Trọng lượng | Xấp xỉ 211g |
|---|
Nguồn tham khảo: Autonics Official Website
Lợi ích khi sử dụng Autonics TK4W-22CN
- Tối ưu chi phí: Giảm thiểu phế phẩm do sai lệch nhiệt độ gây ra.
- Dễ dàng lắp đặt & vận hành: Giao diện thân thiện, menu cài đặt trực quan.
- Nâng cao hiệu suất: Giúp hệ thống máy móc hoạt động ổn định liên tục, kéo dài tuổi thọ thiết bị.
- Đầu tư dài hạn: Thương hiệu Autonics nổi tiếng toàn cầu về độ bền và sự tin cậy.
Hướng dẫn lắp đặt và sử dụng nhanh (How-to)
- Bước 1 (Lắp đặt cơ khí): Khoét lỗ trên tủ điện theo kích thước chuẩn của dòng TK4W và cố định thiết bị.
- Bước 2 (Đấu nối điện):** Kết nối nguồn cấp (24VDC/AC) vào đúng chân terminal. Kết nối cảm biến (TC/RTD) vào ngõ vào tín hiệu.
- Bước 3 (Cấu hình): Truy cập vào menu cài đặt để chọn loại cảm biến (Input Type) phù hợp với loại bạn đang dùng.
- Bước 4 (Chỉnh PID):** Thực hiện chức năng Auto-tuning để bộ điều khiển tự động tìm ra các thông số P, I, D tối ưu cho hệ thống.
- Bước 5 (Vận hành): Thiết lập nhiệt độ cài đặt (SV) và theo dõi giá trị thực tế (PV).
Sản phẩm liên quan (isRelatedTo)
Để hệ thống hoạt động hoàn hảo, bạn nên kết hợp TK4W-22CN với:
- Relay bán dẫn (SSR): Dùng để đóng ngắt tải nhiệt nhanh chóng và bền bỉ.
- Cặp nhiệt điện (Thermocouple Type K, J...): Đảm bảo tín hiệu đo chính xác.
- Nguồn tổ ong 24VDC: Cung cấp nguồn điện ổn định cho thiết bị.
Ứng dụng thực tế (Application)
- Ngành nhựa: Kiểm soát nhiệt độ khuôn đúc, máy ép nhựa.
- Ngành thực phẩm: Lò sấy, nồi hấp tiệt trùng, máy đóng gói.
- Ngành hóa chất: Kiểm soát nhiệt độ trong các bồn phản ứng.
- Ngành điện tử: Lò hàn linh kiện, máy kiểm tra nhiệt độ.
Câu hỏi thường gặp (FAQ)
1. Đồng hồ nhiệt TK4W-22CN có dùng được cho cảm biến Pt100 không?
Có, model này hỗ trợ rất nhiều loại cảm biến bao gồm cả RTD như Pt100.
2. Tôi có thể điều khiển trực tiếp qua SSR bằng model này không?
Có, mã 22CN hỗ trợ ngõ ra điện áp để điều khiển SSR cực kỳ hiệu quả.
3. Nguồn điện của thiết bị này là bao nhiêu?
Thiết bị sử dụng nguồn 24VAC hoặc dải 24-48VDC. Hãy kiểm tra kỹ trước khi đấu nối.
4. Làm thế nào để cài đặt chế độ PID tự động?
Bạn sử dụng chức năng Auto-tuning trong menu cài đặt để máy tự tính toán thông số.
5. Sản phẩm có xuất được hóa đơn VAT không?
Có, AUT VN cung cấp đầy đủ hóa đơn VAT cho doanh nghiệp.
6. Mua hàng tại AUT VN có được bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Autonics.
7. Thiết bị có hỗ trợ truyền tín hiệu về PLC không?
Có, ngõ ra 4-20mA giúp bạn dễ dàng kết nối với các bộ điều khiển trung tâm như PLC.
8. TK4W-22CN có chống nước không?
Mặt trước thiết bị đạt chuẩn IP65, bảo vệ tốt khỏi bụi và tia nước bắn.
9. Tại sao nhiệt độ hiển thị bị nhảy số liên tục?
Có thể do nhiễu tín hiệu hoặc cài đặt thông số PID chưa tối ưu, bạn nên kiểm tra dây bọc chống nhiễu.
10. Tôi cần liên hệ ai nếu cần hỗ trợ cài đặt?
Vui lòng liên hệ đội ngũ kỹ thuật của AUT VN qua Zalo 0968.053.025 để được hỗ trợ miễn phí.
Cam kết từ AUT VN: Hàng chính hãng Autonics, đầy đủ CO/CQ, giá cạnh tranh nhất thị trường, hỗ trợ kỹ thuật trọn đời.
