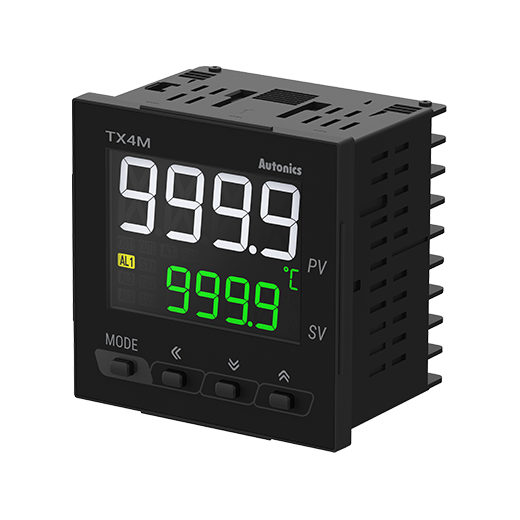

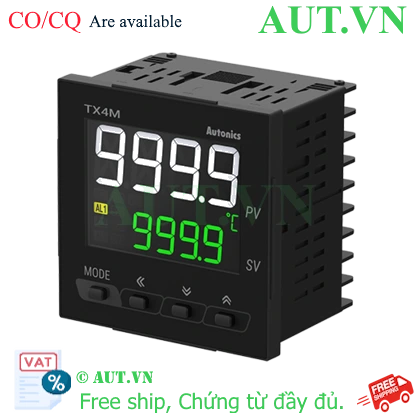

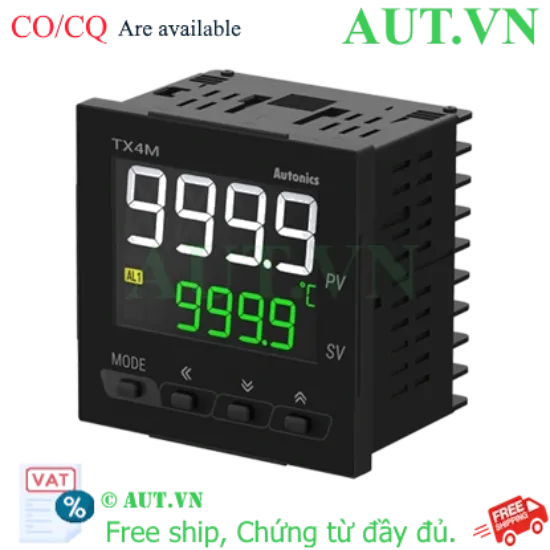

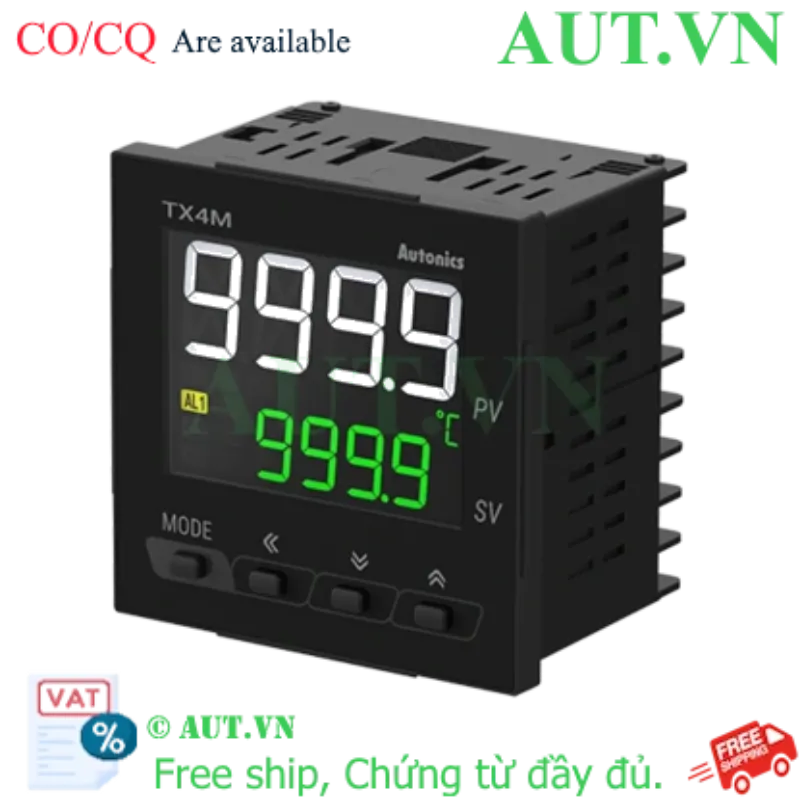

Giới thiệu về Đồng hồ nhiệt Autonics TX4M-14S
Đồng hồ nhiệt Autonics TX4M-14S là bộ điều khiển nhiệt độ kỹ thuật số cao cấp, được thiết kế để mang lại sự chính xác tuyệt đối trong việc quản lý nhiệt cho các hệ thống công nghiệp. Với khả năng điều khiển PID thông minh, sản phẩm giúp loại bỏ hiện tượng vọt lố nhiệt, đảm bảo thiết bị vận hành ổn định và an toàn. Sản phẩm được phân phối chính hãng bởi AUT VN, đáp ứng đầy đủ các tiêu chuẩn khắt khe về kỹ thuật và độ bền.
Điểm nổi bật của Autonics TX4M-14S
- Thuật toán PID tiên tiến: Tự động tối ưu hóa thông số điều khiển, giúp nhiệt độ đạt điểm cài đặt nhanh nhất và duy trì ổn định.
- Ngõ ra SSR (Solid State Relay): Sử dụng dòng 12VDC, giảm thiểu mài mòn cơ khí, tăng tuổi thọ hệ thống và vận hành êm ái.
- Khả năng tương thích cực cao: Hỗ trợ hầu hết các loại cảm biến nhiệt phổ biến hiện nay như Can nhiệt K, J, T... và RTD Pt100.
- Thiết kế bền bỉ: Chuẩn bảo vệ IP50 cho mặt trước, chống bụi và chịu được môi trường công nghiệp khắc nghiệt.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết kỹ thuật |
| Phương pháp hiển thị | LED 11 đoạn 4 số |
| Phương thức điều khiển | ON/OFF, P, PI, PD, PID |
| Loại ngõ vào | Thermocouple: K(CA), J(IC), T(CC), R(PR), S(PR), L(IC)
RTD: DPt100Ω, Cu50Ω |
| Chu kỳ lấy mẫu | 50ms |
| Ngõ ra điều khiển | SSR drive(12VDC) [ON/OFF, pha, chu kỳ] |
| Ngõ ra tùy chọn | Cảnh báo 1 (Alarm 1) |
| Nguồn cấp | 100-240VAC~ 50/60Hz |
| Cấu trúc bảo vệ | IP50 (mặt trước) |
| Độ chính xác (RTD) | Tại 23℃±5℃: (PV ±0.3% hoặc ±1℃, chọn mức cao hơn) ±1 chữ số |
| Độ chính xác (TC) | Tại 23℃±5℃: (PV ±0.3% hoặc ±1℃, chọn mức cao hơn) ±1 chữ số |
| Độ trễ | 1 đến 100℃/℉ (0.1 đến 50.0℃/℉) |
| Dải tỷ lệ | 0.1 đến 999.9℃/℉ |
| Thời gian tích phân/phát sinh | 0 đến 9999 giây |
| Thời gian điều khiển | 0.5 đến 120.0 giây |
| Môi trường vận hành | -10 đến 50℃, độ ẩm 35 đến 85%RH |
| Cách điện | Cách điện 2 lớp (3kV giữa mạch sơ cấp và thứ cấp) |
| Trọng lượng | ~233g (bao gồm bao bì) |
Lợi ích khi sử dụng Autonics TX4M-14S
- Tăng năng suất: Kiểm soát nhiệt độ chính xác giúp giảm tỷ lệ sản phẩm lỗi do sốc nhiệt.
- Tiết kiệm năng lượng: Điều khiển PID giúp tối ưu hóa công suất cấp nhiệt, tránh lãng phí điện năng.
- Vận hành an toàn: Ngõ ra SSR loại bỏ tia lửa điện, an toàn cho các môi trường dễ cháy nổ.
- Dễ dàng vận hành: Giao diện trực quan, dễ dàng cài đặt thông số ngay cả với người mới.
Hướng dẫn sử dụng cơ bản (How-to)
- Bước 1: Đấu nối: Kết nối nguồn cấp (100-240VAC) và đấu nối cảm biến nhiệt (TC/RTD) vào đúng chân đầu vào theo sơ đồ.
- Bước 2: Cấu hình ngõ vào: Truy cập menu cài đặt để chọn loại cảm biến (ví dụ: K cho can nhiệt K hoặc Pt100 cho RTD).
- Bước 3: Cài đặt giá trị SV: Nhấn phím SET để cài đặt nhiệt độ mong muốn (Set Value).
- Bước 4: Auto-Tuning: Kích hoạt chế độ tự động dò tìm thông số PID để thiết bị tự tính toán mức điều khiển tối ưu cho tải nhiệt hiện tại.
- Bước 5: Vận hành và giám sát: Theo dõi giá trị PV (Process Value) trên màn hình LED để đảm bảo nhiệt độ ổn định.
Sản phẩm sử dụng chung với Autonics TX4M-14S
Để hệ thống vận hành hoàn chỉnh, quý khách nên kết hợp với:
- SSR (Solid State Relay): Cần thiết để nhận tín hiệu 12VDC từ TX4M-14S và điều khiển điện trở nhiệt/thanh nhiệt.
- Cảm biến nhiệt độ: Can nhiệt loại K, J hoặc Pt100 tùy theo dải nhiệt độ ứng dụng.
- Vỏ tủ điện: Để bảo vệ thiết bị khỏi tác động môi trường.
Ứng dụng thực tế của sản phẩm
Đồng hồ nhiệt TX4M-14S được ứng dụng rộng rãi trong:
- Máy ép nhựa: Kiểm soát nhiệt độ các vùng gia nhiệt của trục vít.
- Lò sấy công nghiệp: Duy trì nhiệt độ ổn định cho các sản phẩm sấy khô, thực phẩm.
- Hệ thống HVAC: Điều khiển nhiệt độ trong các phòng sạch, kho lạnh.
- Máy đóng gói: Điều khiển thanh hàn nhiệt màng nhựa.
Câu hỏi thường gặp (FAQ)
1. TX4M-14S khác gì với các dòng điều khiển ON/OFF thông thường?
TX4M-14S sử dụng thuật toán PID, giúp nhiệt độ không bị dao động mạnh quanh điểm cài đặt, trong khi ON/OFF thường gây ra hiện tượng vọt lố (overshoot).
2. Tôi có thể dùng cảm biến Pt100 cho thiết bị này không?
Có, TX4M-14S hỗ trợ đầy đủ cho RTD (Pt100, Cu50).
3. Ngõ ra SSR drive 12VDC nghĩa là gì?
Nghĩa là thiết bị sẽ xuất ra điện áp 12VDC để kích hoạt một Relay bán dẫn (SSR), không trực tiếp đóng ngắt tải công suất lớn.
4. Làm sao để biết thiết bị đang trong chế độ Auto-Tuning?
Khi kích hoạt AT, đèn chỉ báo hoặc ký hiệu AT sẽ nhấp nháy trên màn hình LED cho đến khi hoàn tất.
5. Sản phẩm có hỗ trợ cảnh báo quá nhiệt không?
Có, model này tích hợp 1 ngõ ra tùy chọn cho chức năng Cảnh báo 1 (Alarm 1).
6. Điện áp nguồn cấp có linh hoạt không?
Có, thiết bị hoạt động dải rộng từ 100 đến 240VAC, phù hợp với mọi lưới điện tại Việt Nam.
7. Nếu nhiệt độ hiển thị sai, tôi phải làm gì?
Hãy kiểm tra lại loại cảm biến đã cài đặt trong menu có khớp với cảm biến thực tế đang gắn hay không.
8. Độ bền của sản phẩm trong môi trường nóng là bao nhiêu?
Thiết bị chịu được nhiệt độ xung quanh lên đến 50℃, tuy nhiên nên lắp trong tủ điện có thông gió.
9. Tôi có thể mua lẻ cảm biến tương thích tại AUT VN không?
Có, AUT VN cung cấp đầy đủ các loại can nhiệt và RTD chính hãng phù hợp với TX4M-14S.
10. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành theo chính sách chính hãng của Autonics Vina.
