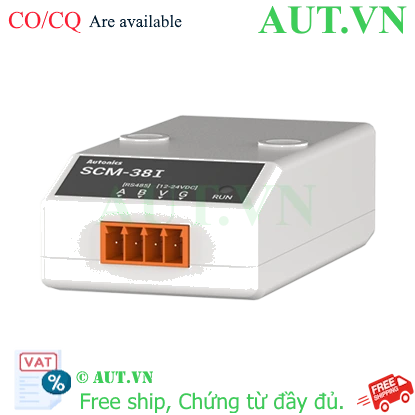

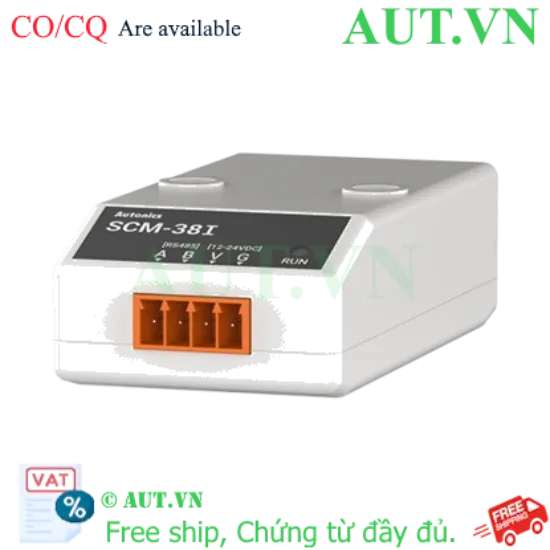

Bộ Chuyển Đổi RS232 sang RS485 Autonics SCM-38I | Cách Ly, Truyền Xa 1.2km, 31 Thiết Bị

Chức năng: Chuyển đổi giao thức truyền thông từ RS232C sang RS485 chuyên dụng trong công nghiệp.
Công nghệ cách ly: Thiết kế Isolated chống nhiễu EMI và triệt tiêu vòng lặp tiếp địa (Ground Loop).
Khoảng cách truyền: Hỗ trợ truyền tín hiệu xa lên đến 1.2km.
Kết nối đa điểm: Chế độ Multi-drop cho phép kết nối tối đa 31 thiết bị trên một đường truyền.
Nguồn điện: Dải áp linh hoạt 12-24VDC, dễ dàng lắp đặt trong tủ điều khiển.

nhà chế tạo: Autonics

SKU: SCM-38I

Giá cũ: 2.003.850 ₫

Giá bán: 1.603.080 ₫

Giới thiệu Bộ Chuyển Đổi RS232 sang RS485 Autonics SCM-38I

Trong các hệ thống tự động hóa hiện đại, việc kết nối dữ liệu giữa máy tính (sử dụng cổng RS232) và các thiết bị ngoại vi như PLC, cảm biến, biến tần (sử dụng chuẩn RS485) là yêu cầu thiết yếu. Bộ chuyển đổi Autonics SCM-38I đóng vai trò là "cầu nối" kỹ thuật hoàn hảo, giúp chuyển đổi giao thức truyền thông một cách chính xác, ổn định và đảm bảo an toàn tuyệt đối cho hệ thống.

Điểm vượt trội giúp SCM-38I trở thành lựa chọn hàng đầu cho các kỹ sư là tính năng cách ly điện (Isolated). Trong môi trường nhà máy có nhiều nhiễu điện từ từ động cơ và biến tần, SCM-38I giúp triệt tiêu rủi ro xung điện, bảo vệ các cổng COM đắt tiền của máy tính và các thiết bị điều khiển khỏi sự cố cháy hỏng do chênh lệch điện áp.

Điểm nổi bật của Autonics SCM-38I

Khả năng truyền xa vượt trội: Hỗ trợ khoảng cách truyền thông lên đến 1.2km, giải quyết triệt để bài toán truyền dữ liệu trong các nhà xưởng diện tích lớn.
Thiết kế cách ly an toàn: Loại bỏ hoàn toàn hiện tượng vòng lặp tiếp địa (Ground Loop) và giảm thiểu nhiễu tín hiệu, giúp dữ liệu luôn được truyền đi nguyên vẹn.
Tối ưu hóa kết nối (Multi-drop): Cho phép quản lý tập trung lên đến 31 thiết bị trên cùng một đường truyền RS485, giúp tiết kiệm tối đa chi phí đi dây và nhân công lắp đặt.
Độ bền công nghiệp: Vận hành bền bỉ trong dải nhiệt độ khắc nghiệt từ -10 đến 55℃, phù hợp với mọi điều kiện môi trường sản xuất.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Autonics SCM-38I
Giao thức chuyển đổi	RS232C ↔ RS485
Khoảng cách truyền tối đa	1.2km (chuẩn RS485)
Chế độ cách ly	Cách ly điện (Isolated)
Cổng kết nối RS232C	D-sub 9 chân (9-pin)
Cổng kết nối RS485	Terminal bắt vít (2 dây)
Điện áp nguồn cấp	12-24VDC ⎓
Tốc độ truyền (Baud rate)	1,200 ~ 115,200 bps
Phương thức truyền dẫn	Half-duplex (Bán song công)
Số thiết bị tối đa	31 thiết bị (Multi-drop)
Nhiệt độ vận hành	-10 đến 55℃
Độ ẩm môi trường	35 ~ 85%RH (Không ngưng tụ)

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Autonics SCM-38I

Tiết kiệm chi phí: Không cần nâng cấp phần cứng máy tính đắt tiền, chỉ cần dùng SCM-38I để mở rộng khả năng kết nối RS485.
Hệ thống ổn định tuyệt đối: Cơ chế cách ly điện ngăn chặn rủi ro treo hệ thống hoặc hỏng cổng COM do xung điện từ môi trường công nghiệp.
Khả năng mở rộng linh hoạt: Dễ dàng thêm mới thiết bị vào mạng lưới giám sát mà không cần thay đổi cấu trúc dây dẫn phức tạp.

Hướng dẫn sử dụng (How-to)

Bước 1 - Cấp nguồn: Kết nối nguồn 12-24VDC vào các chân nguồn trên thiết bị (Lưu ý đấu đúng cực âm/dương).
Bước 2 - Kết nối RS232: Sử dụng cáp D-sub 9 chân để nối từ máy tính (hoặc PLC) vào cổng RS232 của SCM-38I.
Bước 3 - Đấu nối RS485: Kết nối dây tín hiệu RS485 từ các thiết bị đầu cuối qua cầu đấu Terminal block.
Bước 4 - Cấu hình: Thiết lập các thông số trên phần mềm (Modbus/SCADA) tương ứng: Baud rate (khuyến nghị 9,600bps), Data bits 8, Stop bits 1, Parity None.
Bước 5 - Kiểm tra: Quan sát đèn tín hiệu để đảm bảo dữ liệu đang được truyền nhận ổn định.

Sản phẩm sử dụng chung (isRelatedTo)

Cáp truyền thông RS485 chống nhiễu: Đảm bảo tín hiệu ổn định ở khoảng cách xa.
Bộ điều khiển nhiệt độ Autonics: Các dòng TK, TCN hỗ trợ giao thức RS485.
Bộ chuyển đổi USB to RS232: Dành cho laptop/PC thế hệ mới không có cổng COM.
PLC / HMI: Các bộ điều khiển trung tâm hỗ trợ giao thức Modbus RTU.

Ứng dụng thực tế (Application)

Giám sát nhiệt độ tập trung: Kết nối hàng loạt bộ điều khiển nhiệt độ về máy tính để theo dõi real-time.
Quản lý năng lượng: Thu thập dữ liệu từ các đồng hồ đo điện RS485 về hệ thống quản lý tập trung.
Điều khiển biến tần: Gửi lệnh điều chỉnh tốc độ động cơ từ xa qua mạng RS485.
Hệ thống Smart Factory: Xây dựng mạng lưới thu thập dữ liệu cảm biến thông minh.

Câu hỏi thường gặp (FAQ)

1. SCM-38I có hỗ trợ giao thức Modbus không?
Có, SCM-38I là bộ chuyển đổi vật lý, hỗ trợ hoàn hảo mọi giao thức chạy trên RS232/RS485 bao gồm cả Modbus RTU và Modbus ASCII.

2. Tại sao tôi nên chọn dòng có tính năng cách ly (Isolated)?
Tính năng cách ly giúp bảo vệ thiết bị khỏi nhiễu EMI và ngăn chặn việc cháy hỏng cổng COM do sự chênh lệch điện áp giữa các thiết bị trong nhà máy.

3. Khoảng cách truyền 1.2km có thực sự đạt được không?
Có, đạt được khi sử dụng cáp chuẩn và nên cài đặt tốc độ truyền (Baud rate) phù hợp (ví dụ 9,600bps) để đảm bảo độ tin cậy.

4. Tôi có thể kết nối nhiều hơn 31 thiết bị không?
Tiêu chuẩn hỗ trợ tối đa 31 điểm. Để mở rộng thêm, bạn cần lắp thêm bộ lặp RS485 Repeater.

5. Thiết bị này có cần cài đặt Driver không?
Bản thân SCM-38I không cần driver. Tuy nhiên, nếu bạn dùng thêm cáp USB-to-RS232, bạn cần cài driver cho sợi cáp đó.

6. Tôi có thể dùng nguồn 24VDC cho thiết bị không?
Hoàn toàn được, thiết bị hỗ trợ dải áp rộng từ 12-24VDC.

7. Tốc độ 115,200bps có ổn định không?
Ở tốc độ cao, tín hiệu dễ bị suy hao. Để ổn định nhất trong môi trường công nghiệp, Autonics khuyên dùng 9,600bps.

8. Half-duplex là gì?
Là chế độ bán song công, tại một thời điểm thiết bị chỉ có thể truyền hoặc nhận dữ liệu.

9. SCM-38I có được bảo hành không?
Có, sản phẩm được bảo hành chính hãng tại AUT VN.

10. Mua SCM-38I chính hãng ở đâu?
Bạn hãy liên hệ AUT VN để mua hàng chính hãng Autonics với đầy đủ CO/CQ.
