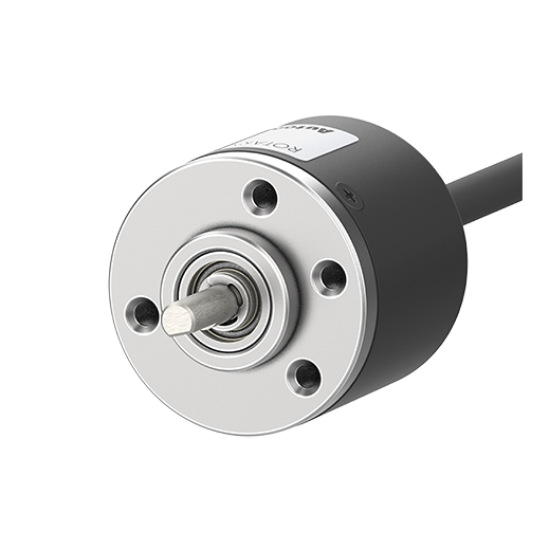

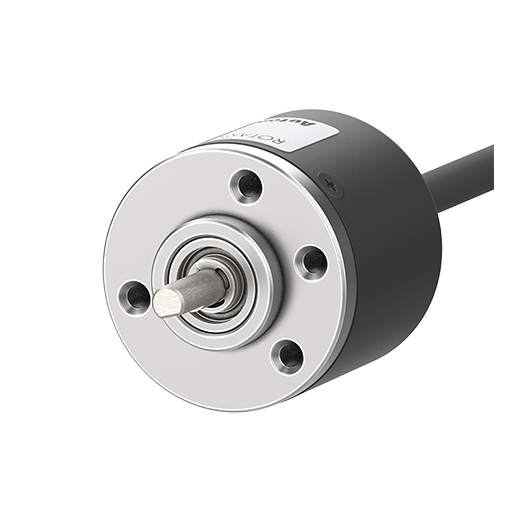

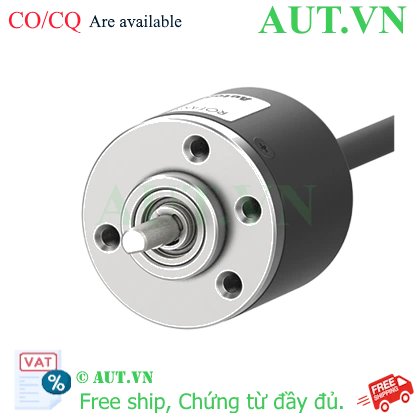

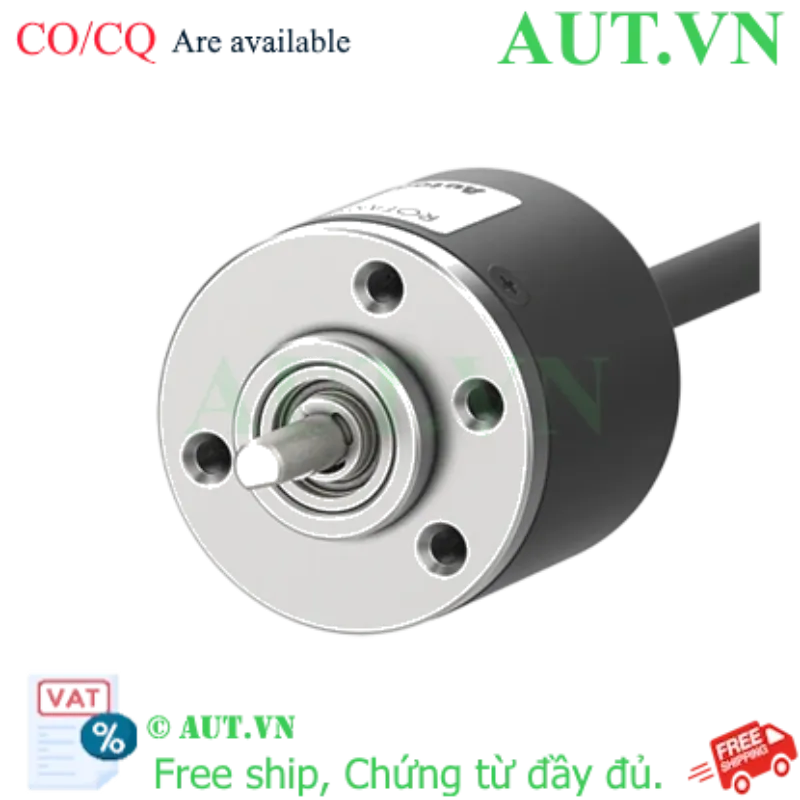

Encoder Autonics E30S4-360-3-T-24 | 360 P/R, Ngõ ra Totem Pole, Trục 4mm - Chính hãng AUT VN

Độ phân giải: 360 xung/vòng (P/R) - Độ chính xác cao.
Nguồn cấp: 12-24VDC ±5% ổn định.
Ngõ ra: Totem pole (Pha A, B, Z) - Truyền tín hiệu mạnh, chống nhiễu.
Đường kính trục: Ø4mm (Loại cáp) - Dễ dàng lắp đặt.
Tiêu chuẩn bảo vệ: IP50 - Bền bỉ trong môi trường công nghiệp.

nhà chế tạo: Autonics

SKU: E30S4-360-3-T-24

Tải xuống mẫu

Giá cũ: 2.185.950 ₫

Giá bán: 1.748.760 ₫

Số lượng:

Giới thiệu về Cảm biến Encoder Autonics E30S4-360-3-T-24

Encoder Autonics E30S4-360-3-T-24 là thiết bị đo lường vòng quay chính xác cao, thuộc dòng Encoder quay tăng dần (Incremental Rotary Encoder) danh tiếng từ Autonics Hàn Quốc. Sản phẩm được thiết kế để chuyển đổi chuyển động quay cơ học thành các xung điện tử, cho phép theo dõi chính xác vị trí, tốc độ và hướng quay của trục máy. Với sự phân phối chính hãng từ AUT VN, quý khách hàng hoàn toàn yên tâm về chất lượng và chế độ hậu mãi.

Điểm nổi bật của Encoder Autonics E30S4-360-3-T-24

Độ phân giải lý tưởng: Với 360 xung/vòng, thiết bị cung cấp phản hồi chi tiết, đáp ứng hoàn hảo cho các ứng dụng yêu cầu kiểm soát vị trí chính xác theo độ.
Ngõ ra Totem Pole vượt trội: Khác với Open Collector, ngõ ra Totem Pole cho phép truyền tín hiệu mạnh mẽ hơn, không cần điện trở kéo lên, giúp giảm thiểu nhiễu và tương thích trực tiếp với đa số PLC hiện nay.
Thiết kế tối ưu & Nhỏ gọn: Trục Ø4mm cùng kích thước tinh gọn giúp Encoder dễ dàng tích hợp vào các không gian hẹp trong máy móc công nghiệp.
Độ bền công nghiệp chuẩn IP50: Hoạt động ổn định trong môi trường khắc nghiệt, dải nhiệt độ rộng từ -10 đến 70℃.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật E30S4-360-3-T-24
Đường kính ngoài trục	Ø4mm
Độ phân giải	360 P/R (Xung/vòng)
Nguồn cấp	12-24VDC $\pm$5% (Sóng P-P: max. 5%)
Pha ngõ ra	A, B, Z
Kiểu ngõ ra (Output)	Totem pole
Tần số đáp ứng tối đa	300kHz
Vòng quay cho phép tối đa	5000 rpm
Mô-men khởi động	Max. 20gf.cm (max. 0.00196N.m)
Loại kết nối	Cáp trục (Cable type)
Cấu trúc bảo vệ	IP50
Nhiệt độ hoạt động	-10 đến 70℃ (Bảo quản: -25 đến 85℃)
Độ ẩm môi trường	35 đến 85%RH (Bảo quản: 35 đến 90%RH)
Phụ kiện đi kèm	Khớp nối Ø4mm
Trọng lượng	Xấp xỉ 80g

* Ghi chú: Vòng quay đáp ứng tối đa = Tần số đáp ứng tối đa / Độ phân giải $\times$ 60 giây.

Lợi ích khi đầu tư Encoder Autonics E30S4

Tối ưu hóa hiệu suất: Loại bỏ sai số tích lũy, giúp máy móc vận hành mượt mà và tăng năng suất sản xuất.
Giảm chi phí bảo trì: Linh kiện chính hãng từ Autonics có tuổi thọ cao, hạn chế hỏng hóc vặt và giảm thời gian downtime của nhà máy.
Lắp đặt nhanh chóng: Chuẩn kết nối phổ biến và đi kèm khớp nối giúp rút ngắn thời gian triển khai hệ thống.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kiểm tra trục cơ khí của thiết bị và chọn khớp nối linh hoạt phù hợp với đường kính Ø4mm để tránh gây áp lực lên trục Encoder.
Bước 2: Cố định Encoder vào khung máy, đảm bảo trục quay đồng tâm tuyệt đối để tránh rung lắc gây sai số hoặc mòn trục.
Bước 3: Đấu nối nguồn cấp 12-24VDC chính xác theo sơ đồ chân của nhà sản xuất để tránh chập cháy.
Bước 4: Kết nối các pha tín hiệu A, B, Z vào ngõ vào (High Speed Counter) của PLC hoặc bộ đếm tốc độ.
Bước 5: Thiết lập thông số 360 xung/vòng trên bộ điều khiển và chạy thử để kiểm tra hướng quay (Thuận/Nghịch).

Sản phẩm sử dụng chung với thiết bị nào? (isRelatedTo)

Để hệ thống đạt hiệu quả cao nhất, E30S4-360-3-T-24 thường được kết hợp cùng:

Bộ điều khiển PLC: Các dòng PLC Siemens S7, Mitsubishi FX, Omron... dùng để xử lý xung.
Bộ đếm Digital Counter: Hiển thị trực tiếp số vòng quay hoặc quãng đường di chuyển.
Khớp nối linh hoạt (Flexible Couplings): Giúp triệt tiêu rung động và kết nối trục an toàn.
Bộ nguồn switching 24VDC: Đảm bảo nguồn điện sạch, không nhiễu cho cảm biến.

Ứng dụng thực tế của Encoder Autonics E30S4 (PropertyValue)

Ngành Đóng gói: Đo chiều dài màng co, màng phim để cắt chính xác tuyệt đối.
Hệ thống Băng tải: Kiểm soát vị trí dừng, tốc độ di chuyển của sản phẩm trên dây chuyền.
Máy Dệt & May: Đồng bộ hóa nhịp độ quay giữa các trục sợi và con lăn.
Robot công nghiệp: Xác định góc quay của các khớp nối cơ khí trong cánh tay robot.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi nên chọn ngõ ra Totem Pole thay vì Open Collector?
Ngõ ra Totem Pole có khả năng tự kéo tín hiệu lên mức cao và đẩy xuống mức thấp, không cần điện trở kéo lên bên ngoài, giúp tín hiệu ổn định hơn và truyền đi xa hơn.

2. Chỉ số 360 P/R có ý nghĩa gì trong vận hành?
P/R (Pulses per Revolution) nghĩa là cứ mỗi 1 vòng quay hoàn chỉnh, Encoder sẽ phát ra đúng 360 xung. Điều này tương ứng với 1 xung cho mỗi 1 độ quay.

3. Sản phẩm này có khả năng chống nước không?
Thiết bị đạt chuẩn IP50 (chống bụi), không chống nước. Bạn nên lắp đặt trong tủ điện hoặc vị trí tránh tiếp xúc trực tiếp với chất lỏng.

4. Tôi có thể cấp nguồn 5V cho model này không?
Không. Model E30S4-360-3-T-24 yêu cầu nguồn từ 12VDC đến 24VDC. Cấp nguồn 5V sẽ khiến thiết bị không hoạt động hoặc gây sai số nghiêm trọng.

5. Làm sao để biết Encoder đang quay thuận hay quay ngược?
Dựa vào pha A và B. Khi quay thuận, pha A sẽ dẫn trước pha B 90 độ. Khi quay ngược, pha B sẽ dẫn trước pha A.

6. Pha Z (Zero phase) có tác dụng gì?
Pha Z phát ra một xung duy nhất mỗi vòng quay, thường dùng để làm điểm mốc (Home) để reset vị trí về 0.

7. Sản phẩm có sẵn hàng tại AUT VN không?
Có, AUT VN luôn sẵn kho số lượng lớn model E30S4, hỗ trợ giao hàng hỏa tốc toàn quốc.

8. Thời gian bảo hành chính hãng là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics Việt Nam, đảm bảo quyền lợi tối đa cho khách hàng.

9. Lưu ý quan trọng nhất khi lắp đặt trục là gì?
Tuyệt đối sử dụng khớp nối linh hoạt. Việc nối cứng trục sẽ gây lực momen xoắn lớn, dễ làm gãy trục hoặc làm mòn vòng bi bên trong Encoder.

10. AUT VN có hỗ trợ kỹ thuật sau khi mua hàng không?
Có, đội ngũ kỹ thuật của AUT VN hỗ trợ miễn phí hướng dẫn đấu nối và cấu hình cho mọi khách hàng mua sản phẩm.

Nguồn tham khảo: Autonics Official Website
