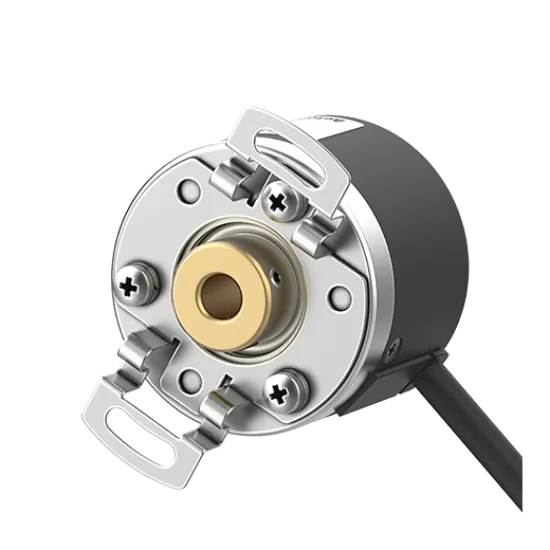

Encoder Autonics E40H10-100-3-T-24 Trục Rỗng 10mm, 100 Xung, Ngõ Ra Totem Pole Chính Hãng AUT VN

Thương hiệu: Autonics (Hàn Quốc) - Phân phối chính hãng bởi AUT VN.
Kiểu trục: Trục rỗng (Hollow Shaft) Ø10mm, lắp đặt trực tiếp, không cần khớp nối.
Độ phân giải: 100 xung/vòng (P/R), đo lường vị trí và tốc độ chính xác.
Ngõ ra: Totem Pole (Pha A, B, Z), tương thích tuyệt đối với hầu hết các dòng PLC.
Đặc tính: Tần số đáp ứng 300kHz, chuẩn bảo vệ IP50, nguồn cấp 12-24VDC.

nhà chế tạo: Autonics

SKU: E40H10-100-3-T-24

Giá cũ: 3.272.250 ₫

Giá bán: 2.617.800 ₫

Số lượng:

Giới thiệu Bộ mã hóa vòng quay Encoder Autonics E40H10-100-3-T-24

Encoder Autonics E40H10-100-3-T-24 là giải pháp đo lường tốc độ và vị trí vòng quay chuyên nghiệp, được thiết kế để đáp ứng những tiêu chuẩn khắt khe nhất trong công nghiệp tự động hóa. Sản phẩm đến từ Autonics (Hàn Quốc) – thương hiệu hàng đầu thế giới về cảm biến và bộ điều khiển, đảm bảo sự vận hành ổn định và độ chính xác tuyệt đối cho hệ thống của bạn.

Điểm đặc trưng nhất của model này là thiết kế trục rỗng (hollow shaft) đường kính 10mm. Thay vì sử dụng khớp nối cơ khí phức tạp, thiết bị cho phép lắp đặt trực tiếp lên trục máy. Điều này không chỉ giúp tối ưu hóa không gian lắp đặt mà còn loại bỏ hoàn toàn sai số do độ rơ hoặc rung lắc từ khớp nối, mang lại kết quả đo lường trung thực nhất.

Tại AUT VN, chúng tôi cung cấp dòng Encoder E40H chính hãng, giúp doanh nghiệp tối ưu hóa dây chuyền sản xuất, kiểm soát chuyển động chính xác và giảm thiểu tối đa thời gian dừng máy (downtime).

Điểm nổi bật của Autonics E40H10-100-3-T-24

Lắp đặt đơn giản & Nhanh chóng: Cấu trúc trục rỗng giúp giản lược linh kiện trung gian, giảm chi phí vật tư và thời gian thi công lắp đặt.
Xử lý tín hiệu tốc độ cao: Với tần số đáp ứng lên đến 300kHz, thiết bị phản hồi thời gian thực, đảm bảo không bỏ sót xung ngay cả khi trục quay ở tốc độ lớn.
Ngõ ra Totem Pole đa năng: Khả năng tương thích linh hoạt với nhiều loại bộ điều khiển PLC (NPN/PNP) mà không cần thêm mạch chuyển đổi, đơn giản hóa sơ đồ đấu nối điện.
Độ bền công nghiệp: Vỏ kim loại chắc chắn đạt tiêu chuẩn bảo vệ IP50, chống bụi hiệu quả, vận hành bền bỉ trong môi trường nhà xưởng khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết sản phẩm
Thương hiệu	Autonics (Hàn Quốc) - Phân phối bởi AUT VN
Model	E40H10-100-3-T-24
Loại trục	Trục rỗng (Hollow shaft) - Ø10 mm
Đường kính thân	ø40 mm
Độ phân giải	100 xung/vòng (P/R)
Pha ngõ ra	A, B, Z
Dạng ngõ ra	Totem Pole
Nguồn cấp	12-24VDC ±5%
Tần số đáp ứng	Tối đa 300 kHz
Cấp bảo vệ	IP50 (IEC standard)
Phụ kiện kèm theo	Pát giữ (Bracket), Cáp nối 2m

Lợi ích vượt trội khi sử dụng Encoder Autonics E40H10-100-3-T-24

Độ chính xác tuyệt đối: Loại bỏ rung động và sai số cơ khí nhờ cơ chế trục rỗng, giúp hệ thống định vị chính xác đến từng xung.
Tiết kiệm chi phí đầu tư: Không tốn chi phí mua khớp nối, giảm thời gian lắp đặt và chi phí bảo trì định kỳ.
Tương thích đa hệ thống: Dễ dàng tích hợp vào mọi sơ đồ điều khiển PLC hiện đại nhờ chuẩn ngõ ra Totem Pole linh hoạt.
Độ tin cậy cao: Sản phẩm chính hãng từ Autonics đảm bảo tuổi thọ linh kiện lâu dài, giảm thiểu rủi ro dừng máy đột ngột.

Hướng dẫn lắp đặt và vận hành

Kiểm tra kỹ thuật: Xác định đường kính trục máy cần đo phải chính xác Ø10mm để đảm bảo độ khít.
Lắp đặt vật lý: Luồn trục máy trực tiếp vào lỗ trục rỗng của Encoder một cách nhẹ nhàng.
Cố định trục: Siết chặt vít hãm trên cổ trục để Encoder quay đồng bộ với trục máy, tuyệt đối tránh hiện tượng trượt xung.
Cố định thân máy: Sử dụng pát giữ (Bracket) đi kèm để gắn chặt thân Encoder vào khung máy, triệt tiêu rung động trong quá trình vận hành.
Kết nối điện: Đấu nối nguồn 12-24VDC và các dây tín hiệu pha A, B, Z vào chân đầu vào tốc độ cao của PLC hoặc bộ đếm xung.

Sản phẩm thường sử dụng chung và tương thích

Bộ điều khiển PLC: Tương thích hoàn hảo với các dòng PLC Mitsubishi, Siemens, Delta, Omron.
Thiết bị hiển thị: Kết hợp với Bộ đếm xung Autonics dòng CT để giám sát số vòng quay và tốc độ thực tế.
Vật tư phụ: Nên sử dụng cáp bọc kim chống nhiễu để bảo vệ tín hiệu trong môi trường có biến tần hoặc động cơ công suất lớn.

Ứng dụng thực tế của sản phẩm

Encoder Autonics E40H10-100-3-T-24 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

Hệ thống băng tải: Đo chiều dài vật liệu, kiểm soát tốc độ di chuyển của băng chuyền sản xuất.
Máy đóng gói & Cắt màng: Định vị chính xác vị trí cắt, dán nhãn sản phẩm tự động theo chu kỳ.
Công nghiệp dệt may: Kiểm soát độ dài vải, quản lý tốc độ trục quay của máy dệt, máy sợi.
Cánh tay Robot & Servo: Cung cấp phản hồi vị trí góc quay cho các khớp truyền động cơ bản.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi nên chọn loại trục rỗng (Hollow Shaft) thay vì trục lồi?
Trục rỗng cho phép lắp trực tiếp lên trục máy mà không cần khớp nối, giúp tiết kiệm diện tích và loại bỏ sai số do độ rơ của khớp nối cơ khí.

2. Ngõ ra Totem Pole là gì và nó khác gì với NPN/PNP?
Totem Pole là dạng ngõ ra có khả năng vừa kéo (pull) vừa đẩy (push) dòng điện. Điều này giúp nó tương thích với cả PLC ngõ vào NPN và PNP mà không cần thêm điện trở kéo.

3. Độ phân giải 100 P/R có ý nghĩa gì trong thực tế?
Điều này có nghĩa là khi trục quay đủ 1 vòng (360 độ), Encoder sẽ phát ra đúng 100 xung tín hiệu để PLC tính toán vị trí hoặc tốc độ.

4. Thiết bị này có thể dùng nguồn 12VDC không?
Có, sản phẩm hỗ trợ dải điện áp linh hoạt từ 12VDC đến 24VDC (sai số ±5%).

5. Tiêu chuẩn IP50 bảo vệ thiết bị như thế nào?
IP50 bảo vệ thiết bị khỏi sự xâm nhập của bụi bẩn cơ bản. Lưu ý: thiết bị này không chống nước, vì vậy hãy lắp đặt ở nơi khô ráo.

6. Làm sao để biết Encoder mua tại AUT VN là hàng chính hãng?
Sản phẩm của AUT VN luôn có tem nhãn chính hãng từ Autonics, đầy đủ chứng chỉ CO/CQ và chính sách bảo hành rõ ràng.

7. Tần số đáp ứng 300kHz có quan trọng không?
Rất quan trọng. Tần số này quyết định tốc độ tối đa mà Encoder có thể gửi tín hiệu về PLC mà không bị mất xung, đảm bảo đo lường chính xác ở tốc độ cao.

8. Tôi có thể thay thế model E40H10-100-3-V-24 bằng model này không?
Không nên thay thế trực tiếp nếu không kiểm tra PLC. Model -T (Totem Pole) và -V (Voltage) có cách xuất tín hiệu khác nhau, bạn cần chọn loại phù hợp với ngõ vào của bộ điều khiển.

9. Nếu không dùng pát giữ (Bracket) thì có sao không?
Việc không dùng pát giữ sẽ khiến Encoder bị rung lắc khi quay, dễ dẫn đến sai số tín hiệu và làm mòn trục máy nhanh hơn.

10. Thời gian bảo hành của sản phẩm tại AUT VN là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Autonics. Quý khách vui lòng liên hệ hotline AUT VN để được tư vấn chi tiết.

11. Sản phẩm này có kèm theo dây cáp không?
Có, model này đi kèm cáp nối 2m chính hãng để thuận tiện cho việc lắp đặt.

12. Có thể thay đổi độ phân giải 100 P/R sang 1024 P/R không?
Không, độ phân giải được thiết lập cứng bằng đĩa mã hóa bên trong. Nếu cần 1024 P/R, bạn phải chọn mua model tương ứng.

Nguồn tham khảo: Autonics Corporation
