Thông số 25 P/R có nghĩa là gì?

P/R (Pulses per Revolution) là số xung trên mỗi vòng quay. Với 25 P/R, khi trục quay đủ 1 vòng, encoder phát ra 25 xung.

Tại sao nên dùng trục rỗng thay vì trục đặc?

Trục rỗng lắp trực tiếp vào trục máy, không cần khớp nối (coupling), giúp giảm sai số cơ khí và cực kỳ tiết kiệm không gian.

Ngõ ra Totem pole khác gì NPN/PNP?

Totem pole xuất được cả mức cao và thấp, cho tín hiệu mạnh hơn, truyền xa hơn và không cần điện trở kéo.

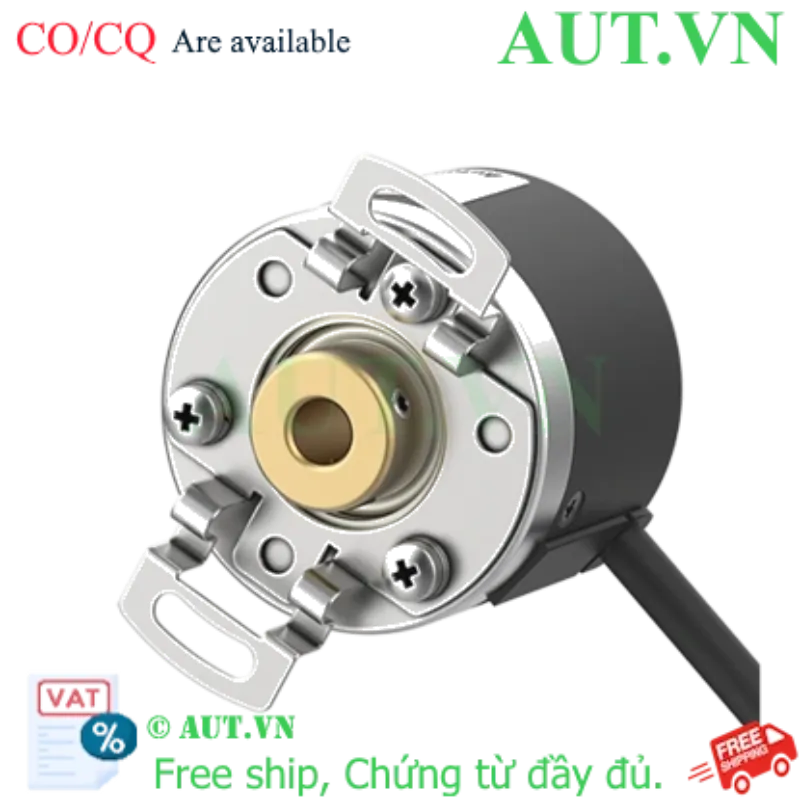

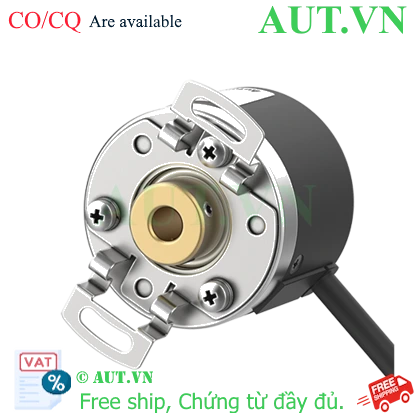

Encoder Autonics E40H10-25-3-T-24 | Trục Rỗng 10mm, 25 P/R, Ngõ Ra Totem Pole - Chính Hãng AUT VN

Thiết kế trục rỗng Ø10mm: Lắp đặt trực tiếp, không cần khớp nối, loại bỏ sai số cơ khí và tiết kiệm không gian.
Độ phân giải 25 P/R: Đo lường vị trí và tốc độ quay với độ chính xác cao, ổn định tuyệt đối.
Ngõ ra Totem pole: Tín hiệu mạnh, chống nhiễu vượt trội, tương thích hoàn hảo với PLC và Biến tần (12-24VDC).
Cam kết từ AUT VN: Hàng chính hãng Autonics, đầy đủ CO/CQ, bảo hành 12 tháng, hỗ trợ kỹ thuật 24/7.

nhà chế tạo: Autonics

SKU: E40H10-25-3-T-24

Tải xuống mẫu

Giá cũ: 3.272.250 ₫

Giá bán: 2.617.800 ₫

Số lượng:

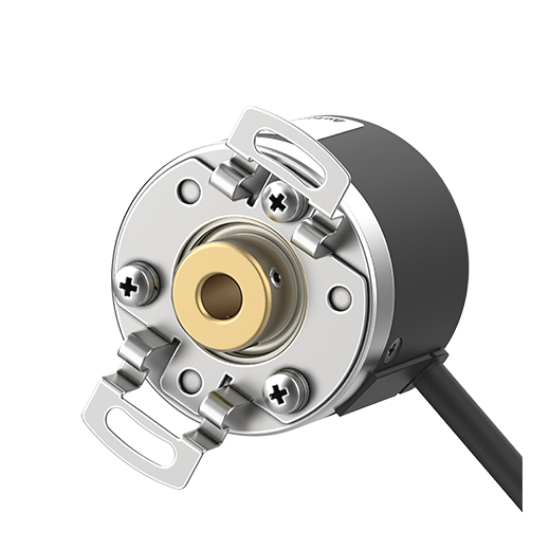

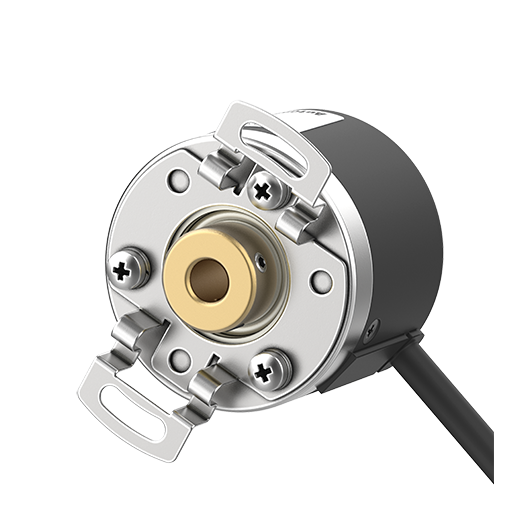

Giới thiệu về Encoder Autonics E40H10-25-3-T-24

Encoder Autonics E40H10-25-3-T-24 là thiết bị cảm biến đo lường chuyển động quay cao cấp thuộc dòng E40H Series. Với thiết kế trục rỗng (Hollow Shaft) đường kính 10mm, sản phẩm cho phép lắp đặt trực tiếp lên trục máy mà không cần khớp nối cơ khí (coupling), từ đó loại bỏ hoàn toàn sai số do rơ lỏng và giảm thiểu diện tích lắp đặt. Đây là giải pháp tối ưu cho các hệ thống tự động hóa đòi hỏi sự nhỏ gọn nhưng vẫn đảm bảo độ chính xác khắt khe.

Điểm nổi bật của Encoder Autonics E40H

Truyền tín hiệu ổn định: Sử dụng ngõ ra Totem pole, cho khả năng đẩy và kéo dòng điện mạnh mẽ, giúp tín hiệu truyền đi xa mà không bị suy giảm hoặc nhiễu trong môi trường công nghiệp nhiều thiết bị điện.
Hiệu suất vận hành cao: Tần số đáp ứng lên đến 300kHz, cho phép theo dõi chính xác các chuyển động tốc độ cao trong thời gian thực.
Độ bền chuẩn công nghiệp: Đạt tiêu chuẩn bảo vệ IP50, chống bụi hiệu quả, vận hành bền bỉ trong môi trường nhà xưởng khắc nghiệt.
Lắp đặt tối giản: Thiết kế trục rỗng giúp rút ngắn thời gian thay thế và bảo trì, giảm thiểu thời gian dừng máy (downtime) cho doanh nghiệp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết giá trị
Model	E40H10-25-3-T-24
Loại trục	Trục rỗng (Hollow Shaft) Ø10mm
Độ phân giải	25 P/R (Xung/Vòng)
Điện áp nguồn	12-24VDC ±5%
Kiểu ngõ ra	Totem pole (Pha A, B, Z)
Tần số đáp ứng	Tối đa 300kHz
Cấp bảo vệ	IP50
Nhiệt độ vận hành	-10 đến 70°C
Thương hiệu	Autonics (Phân phối chính hãng bởi AUT VN)

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Encoder E40H10-25-3-T-24

Khi lựa chọn model E40H10-25-3-T-24 thay vì các dòng trục đặc thông thường, quý khách sẽ nhận được những giá trị vượt trội:

Độ chính xác tuyệt đối: Loại bỏ sai số từ khớp nối cơ khí, giúp kiểm soát vị trí dừng sản phẩm chính xác đến từng milimet.
Tiết kiệm chi phí đầu tư: Giảm bớt các linh kiện trung gian, lắp đặt nhanh hơn và giảm chi phí bảo trì định kỳ.
Tăng tuổi thọ hệ thống: Thiết kế trục rỗng giúp giảm rung chấn truyền từ trục máy sang cảm biến, kéo dài thời gian sử dụng thiết bị.

Hướng dẫn lắp đặt và vận hành (How-to)

Để đảm bảo thiết bị hoạt động ổn định và đạt hiệu suất cao nhất, quý khách vui lòng thực hiện theo quy trình sau:

Bước 1 - Chuẩn bị: Kiểm tra trục máy đảm bảo đạt chuẩn Ø10mm, vệ sinh sạch bụi bẩn, gờ hoặc dầu mỡ trên bề mặt trục.
Bước 2 - Lắp đặt: Luồn trục rỗng của Encoder vào trục máy. Siết chặt ốc hãm (fixing screw) để cố định tuyệt đối, tránh hiện tượng trượt trục khi quay.
Bước 3 - Đấu nối: Kết nối nguồn 12-24VDC đúng cực. Đấu dây tín hiệu pha A, B, Z vào chân High-speed counter của PLC hoặc bộ đếm.
Bước 4 - Cấu hình: Thiết lập thông số phân giải 25 P/R trên bộ điều khiển để tính toán chính xác quãng đường hoặc vận tốc.
Bước 5 - Kiểm tra: Chạy thử ở tốc độ thấp, xác nhận chiều quay và tín hiệu xung khớp với logic điều khiển của hệ thống.

Sản phẩm sử dụng chung và tương thích

Để xây dựng hệ thống điều khiển khép kín (Closed-loop) hoàn chỉnh, Encoder E40H10-25-3-T-24 thường được kết hợp cùng:

Bộ đếm Autonics (Counter): Hiển thị trực tiếp số xung hoặc đo chiều dài vật liệu theo thời gian thực.
PLC (Siemens S7, Mitsubishi FX, Omron...): Xử lý dữ liệu xung để điều khiển logic vận hành hệ thống tự động.
Biến tần (Inverter): Nhận tín hiệu phản hồi để điều chỉnh tốc độ động cơ chính xác và mượt mà.
Bộ hiển thị tốc độ (Tachometer): Theo dõi vận tốc quay thực tế của trục máy để giám sát hiệu suất.

Ứng dụng thực tế của sản phẩm

Sản phẩm được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp hiện đại:

Hệ thống băng tải: Đo chiều dài vật liệu, định vị vị trí dừng chính xác để đóng gói hoặc phân loại sản phẩm.
Máy đóng gói & Dán nhãn: Điều khiển điểm cắt màng co, xác định vị trí dán nhãn chai lọ với độ chính xác cao.
Máy CNC & Cánh tay Robot: Giám sát góc quay của các trục xoay đơn giản trong các cơ cấu chuyển động.
Công nghiệp dệt may: Kiểm soát độ dài vải, quản lý số vòng quay của trục cuốn sợi để đảm bảo chất lượng sản phẩm.

Câu hỏi thường gặp (FAQ)

1. Encoder E40H10-25-3-T-24 có dùng được nguồn 5VDC không?
Không. Model này được thiết kế chuyên dụng cho nguồn 12-24VDC. Sử dụng nguồn 5V sẽ khiến thiết bị không hoạt động hoặc gây sai số tín hiệu nghiêm trọng.

2. Thông số 25 P/R có ý nghĩa gì trong vận hành?
P/R (Pulses per Revolution) là số xung phát ra trên mỗi vòng quay. Với 25 P/R, khi trục quay đủ 1 vòng, encoder sẽ phát ra 25 xung tín hiệu về bộ điều khiển.

3. Ưu điểm lớn nhất của trục rỗng so với trục đặc là gì?
Trục rỗng lắp trực tiếp vào trục máy, loại bỏ nhu cầu sử dụng khớp nối (coupling). Điều này vừa tiết kiệm không gian, vừa loại bỏ sai số cơ khí do khớp nối gây ra.

4. Thiết bị có khả năng chống nước không?
Sản phẩm đạt chuẩn IP50 (chống bụi). Thiết bị không chống nước. Nếu lắp đặt trong môi trường ẩm ướt hoặc có tia nước, quý khách nên trang bị thêm nắp che hoặc hộp bảo vệ.

5. Ngõ ra Totem pole khác biệt như thế nào so với NPN/PNP?
Totem pole có khả năng xuất cả mức cao và mức thấp chủ động, tạo ra tín hiệu mạnh hơn, truyền đi xa hơn và không yêu cầu điện trở kéo (pull-up resistor) như các ngõ ra hở cực thu.

6. Mua hàng tại AUT VN có được cung cấp CO/CQ không?
Có. AUT VN cam kết cung cấp đầy đủ chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) cho tất cả sản phẩm Autonics chính hãng.

7. Thời gian bảo hành chính hãng cho sản phẩm này là bao lâu?
Sản phẩm được bảo hành chính hãng 12 tháng cho các lỗi kỹ thuật từ nhà sản xuất.

8. Tôi có thể thay thế model E40H10-25-3-N-24 bằng model này không?
Về mặt cơ khí là tương thích hoàn toàn. Tuy nhiên, model -N- là ngõ ra Open Collector, còn model này là Totem pole. Quý khách cần kiểm tra PLC có hỗ trợ ngõ vào Totem pole hay không trước khi thay thế.

9. Làm sao để phân biệt Encoder Autonics chính hãng?
Quý khách nên kiểm tra tem chống giả, mã vạch sản phẩm và đặc biệt là chọn mua tại các nhà phân phối uy tín có pháp nhân rõ ràng như AUT VN.

10. Tại sao Encoder tôi lắp vào nhưng không phát xung?
Hãy kiểm tra 3 yếu tố: 1. Nguồn cấp 12-24VDC có ổn định? 2. Dây tín hiệu có bị đứt hoặc lỏng đầu nối? 3. Ốc hãm trục đã được siết chặt để trục encoder quay cùng trục máy chưa?

11. Tôi có thể cài đặt lại độ phân giải từ 25 P/R lên 100 P/R không?
Không thể. Độ phân giải được định nghĩa bởi đĩa mã hóa vật lý cố định bên trong. Nếu cần 100 xung, quý khách vui lòng đặt mua model E40H10-100-3-T-24.

12. Tần số 300kHz ảnh hưởng gì đến tốc độ quay?
Đây là giới hạn tốc độ phát xung. Nếu máy quay quá nhanh khiến tần số xung vượt quá 300kHz, bộ điều khiển sẽ không kịp nhận diện, dẫn đến mất xung hoặc sai lệch dữ liệu.
