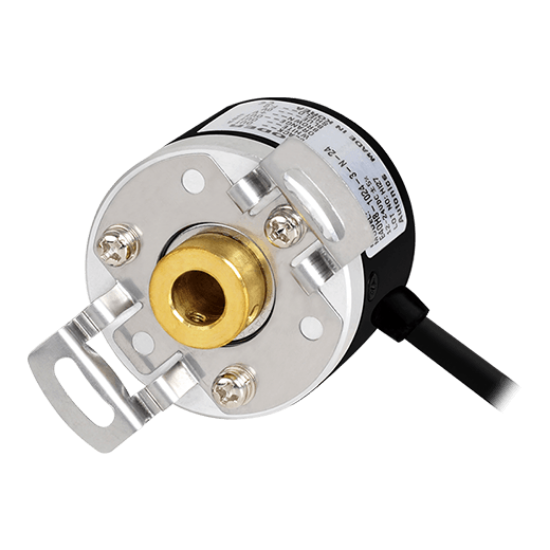

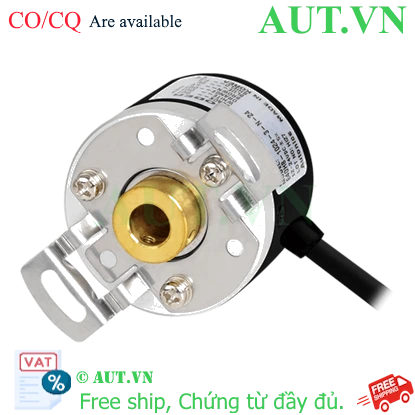

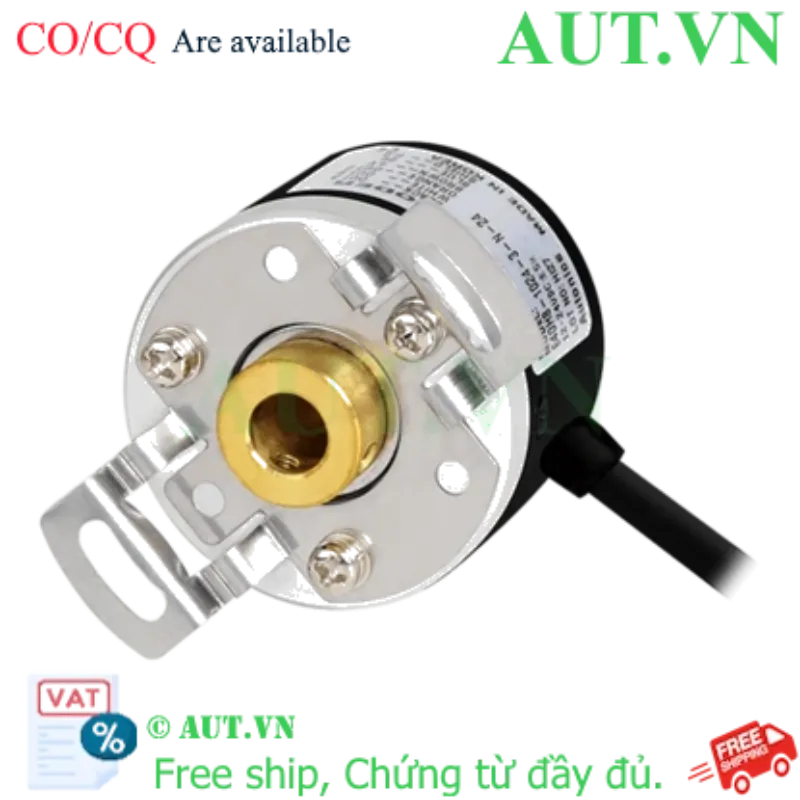

Encoder Autonics E40H10-45-3-T-24 | Trục Rỗng Ø10mm, 45 Xung, Ngõ Ra Totem Pole

Giới thiệu về Encoder Autonics E40H10-45-3-T-24

Trong các hệ thống tự động hóa công nghiệp, việc kiểm soát chính xác tốc độ và vị trí chuyển động là yếu tố sống còn để duy trì chất lượng sản phẩm. Cảm biến Encoder Autonics E40H10-45-3-T-24 là dòng Encoder tăng dần (Incremental Encoder) cao cấp, được thiết kế với dạng trục rỗng (Hollow Shaft) thông minh. Thiết kế này giúp việc tích hợp vào trục động cơ trở nên gọn gàng, loại bỏ nhu cầu sử dụng khớp nối trung gian, từ đó giảm thiểu sai số cơ khí.

Sản phẩm hiện được phân phối chính hãng bởi AUT VN, cam kết mang lại giải pháp đo lường tin cậy nhất cho mọi hệ thống máy móc của bạn.

Điểm nổi bật của sản phẩm

• Tối ưu không gian lắp đặt: Với đường kính trục rỗng Ø10mm, bạn có thể lắp trực tiếp lên trục motor, giúp hệ thống nhỏ gọn và giảm rung chấn.
• Công nghệ ngõ ra Totem Pole tiên tiến: Khác với dòng Open Collector thông thường, ngõ ra Totem Pole cung cấp khả năng lái tải tốt, tín hiệu ổn định và tốc độ phản hồi cực nhanh, đặc biệt hiệu quả trong môi trường có nhiều nhiễu từ biến tần.
• Độ tin cậy cao: Được sản xuất theo tiêu chuẩn khắt khe của Autonics, thiết bị đảm bảo độ chính xác cao ngay cả khi vận hành ở tần số đáp ứng lớn.
• Khả năng tương thích rộng: Hoạt động ổn định với dải điện áp 12-24VDC, dễ dàng kết nối với các dòng PLC phổ biến hiện nay.

Bảng thông số kỹ thuật chi tiết

Nguồn tham khảo: Autonics Official Website

Lợi ích khi lựa chọn sản phẩm tại AUT VN

• Cam kết chính hãng: Sản phẩm được cung cấp đầy đủ chứng chỉ CO/CQ, đảm bảo chất lượng tuyệt đối từ nhà sản xuất Autonics.
• Giải pháp kỹ thuật chuyên sâu: AUT VN không chỉ bán sản phẩm mà còn đồng hành cùng khách hàng trong việc tư vấn đấu nối và tối ưu hệ thống.
• Giá thành cạnh tranh: Tối ưu chi phí đầu tư nhờ nguồn hàng nhập khẩu trực tiếp.
• Hỗ trợ hậu mãi chu đáo: Bảo hành chính hãng, giao hàng hỏa tốc giúp giảm thiểu tối đa thời gian dừng máy của nhà máy.

Hướng dẫn lắp đặt và sử dụng (How-to)

1. Bước 1: Kiểm tra trục: Xác định đường kính trục động cơ phải khớp với Ø10mm. Sử dụng dụng cụ làm sạch để đảm bảo bề mặt trục không có bụi bẩn hoặc dầu mỡ.
2. Bước 2: Lắp đặt cơ khí: Lồng Encoder vào trục động cơ, siết chặt các ốc cố định theo đúng lực quy định để tránh tình trạng trượt trục khi quay ở tốc độ cao.
3. Bước 3: Đấu nối điện: Thực hiện đấu nối dây theo sơ đồ màu:
   • Dây Nâu: VCC (12-24VDC)
   • Dây Xanh dương: GND (0V)
   • Dây Đen: Pha A
   • Dây Trắng: Pha B
   • Dây Cam: Pha Z (Index)
4. Bước 4: Cấu hình và kiểm tra: Kết nối các pha tín hiệu vào PLC/Counter. Cài đặt thông số nhận diện là 45 xung/vòng và kiểm tra chiều quay.

Sản phẩm thường sử dụng chung (isRelatedTo)

Để hệ thống hoạt động tối ưu, quý khách nên tham khảo kết hợp với:

• Bộ đếm tốc độ Autonics: Giúp hiển thị trực quan số xung và tốc độ quay thực tế.
• Bộ điều khiển PLC: Siemens S7-1200, Mitsubishi dòng FX hoặc Omron để xử lý tín hiệu điều khiển chính xác.
• Dòng Encoder Autonics khác: E40H10-100-3-T-24 (cho yêu cầu độ phân giải cao hơn).

Ứng dụng thực tế (PropertyValue)

• Hệ thống băng tải: Kiểm soát vị trí và vận tốc băng tải trong các dây chuyền phân loại.
• Máy đóng gói: Giám sát độ dài màng co và tốc độ kéo màng.
• Máy in công nghiệp: Đồng bộ tốc độ kéo giấy/vải, đảm bảo độ chính xác khi in.
• Robot & Cánh tay máy: Giám sát các khớp nối trong các ứng dụng di chuyển cơ bản.

Câu hỏi thường gặp (FAQ)

• 1. Encoder này có dùng được cho nguồn 24VDC không?
  Hoàn toàn được. Sản phẩm hỗ trợ dải điện áp rộng từ 12VDC đến 24VDC, cực kỳ phù hợp với tiêu chuẩn điện công nghiệp.
• 2. Ngõ ra Totem Pole có ưu điểm gì so với Open Collector?
  Ngõ ra Totem Pole có khả năng lái tải mạnh hơn, tín hiệu logic rõ nét và không cần điện trở kéo lên (pull-up), giúp phản ứng cực nhanh với các xung tốc độ cao.
• 3. Làm thế nào để xác định điểm gốc (Zero) của máy?
  Bạn hãy sử dụng tín hiệu từ Pha Z (Index pulse). Pha này chỉ phát ra 1 xung duy nhất trong mỗi vòng quay, giúp hệ thống xác định chính xác vị trí gốc.
• 4. Sản phẩm có khả năng chống nước không?
  Với cấp bảo vệ IP50, sản phẩm chống bụi tốt nhưng không chống nước. Bạn nên lắp thiết bị trong tủ điện hoặc khu vực khô ráo.
• 5. Tôi có thể thay thế Encoder trục thẳng bằng loại trục rỗng này không?
  Có thể, nếu trục động cơ của bạn có đường kính Ø10mm. Việc dùng trục rỗng sẽ giúp việc lắp đặt cực kỳ dễ dàng mà không cần khớp nối.
• 6. Tại sao tôi gặp hiện tượng nhiễu tín hiệu khi dùng gần biến tần?
  Dù ngõ ra Totem Pole rất ổn định, bạn vẫn nên sử dụng cáp bọc kim (shielded cable) và nối đất (grounding) đúng kỹ thuật để triệt tiêu nhiễu tuyệt đối.
• 7. Độ phân giải 45 xung có đủ dùng không?
  Phụ thuộc vào ứng dụng. Nếu dùng để đo tốc độ hoặc vị trí tương đối, 45 xung là rất ổn định. Nếu cần độ chính xác cực cao (micromet), hãy chọn dòng có số xung lớn hơn.
• 8. Mua hàng tại AUT VN có được bảo hành không?
  Có, tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn của Autonics.
• 9. Thời gian giao hàng như thế nào?
  Hàng luôn sẵn kho tại AUT VN, hỗ trợ giao hỏa tốc nội thành và giao nhanh toàn quốc từ 2-3 ngày.
• 10. Làm sao để kiểm tra hàng chính hãng?
  Hàng chính hãng từ AUT VN sẽ có tem mác Autonics sắc nét, số series đồng nhất và đầy đủ chứng từ CO/CQ.
