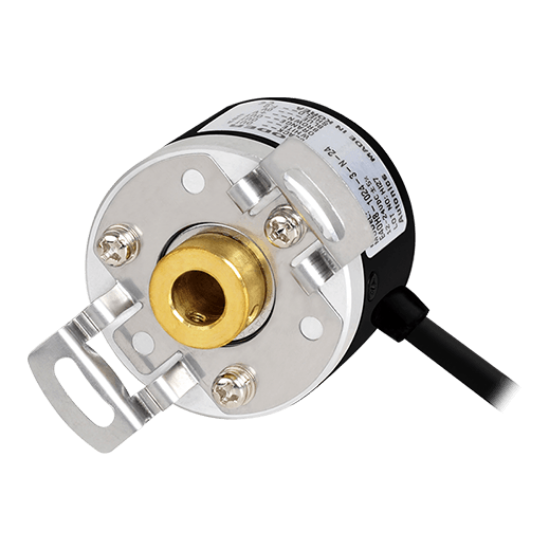

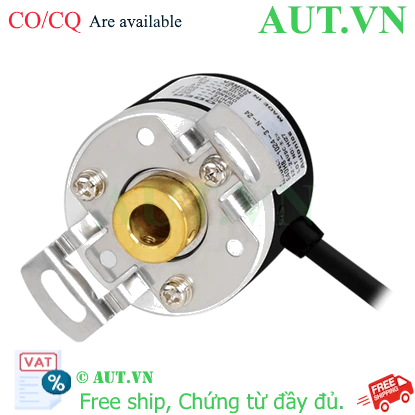

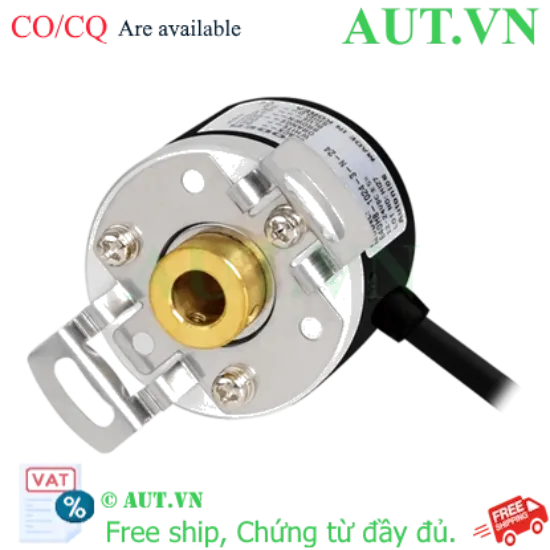

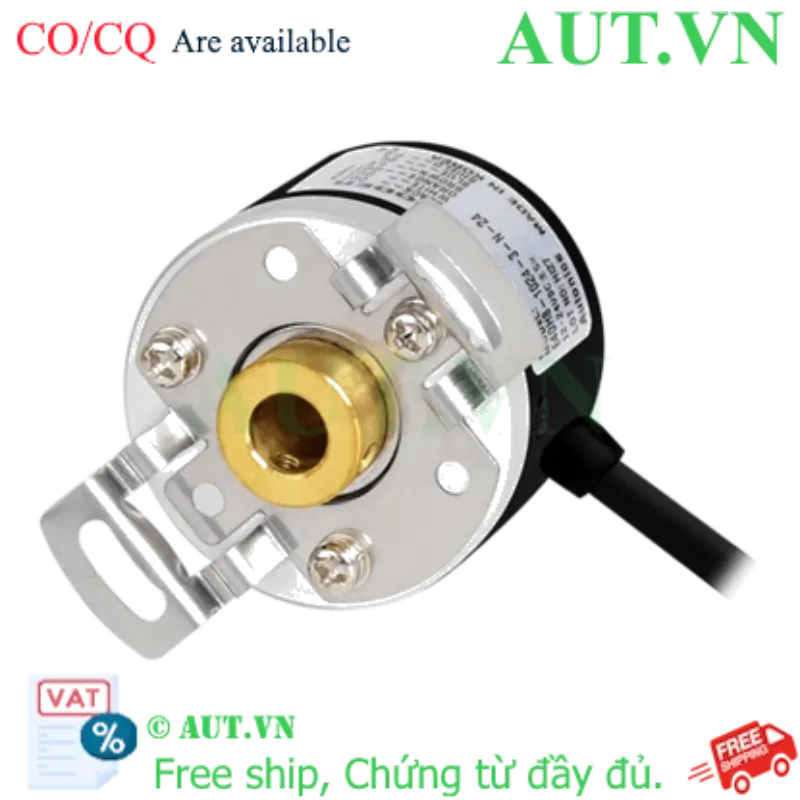

Encoder Autonics E40H10-800-3-T-24 | Trục Rỗng 10mm, 800 Xung, Ngõ Ra Totem Pole - AUT VN

Độ phân giải cao 800 xung/vòng: Đảm bảo đo lường tốc độ và vị trí góc quay với độ chính xác cực cao.
Thiết kế trục rỗng Ø10mm: Lắp trực tiếp vào trục máy, tối ưu không gian và loại bỏ sai số do khớp nối.
Ngõ ra Totem Pole mạnh mẽ: Tín hiệu ổn định, chống nhiễu vượt trội, tương thích hoàn hảo với PLC Siemens, Mitsubishi, Delta.
Chuẩn công nghiệp IP50: Vận hành bền bỉ, chống bụi hiệu quả trong môi trường nhà xưởng.
Nguồn cấp linh hoạt: Hỗ trợ dải điện áp rộng 12-24VDC, dễ dàng tích hợp vào hệ thống điện công nghiệp.

nhà chế tạo: Autonics

SKU: E40H10-800-3-T-24

Tải xuống mẫu

Giá cũ: 3.760.800 ₫

Giá bán: 3.008.640 ₫

Số lượng:

Giới thiệu Encoder Autonics E40H10-800-3-T-24 chuyên dụng cho tự động hóa

Encoder Autonics E40H10-800-3-T-24 là dòng cảm biến xoay (Rotary Encoder) cao cấp thuộc series E40H, được thiết kế để giải quyết bài toán đo lường chính xác tốc độ và vị trí trong các hệ thống tự động hóa hiện đại. Điểm khác biệt cốt lõi của sản phẩm nằm ở thiết kế trục rỗng Ø10mm, giúp kỹ sư có thể lắp đặt trực tiếp lên trục động cơ hoặc trục truyền động mà không cần đến các loại khớp nối cơ khí phức tạp. Điều này không chỉ giúp tiết kiệm chi phí lắp đặt mà còn triệt tiêu hoàn toàn các sai số do độ rơ (backlash) của khớp nối gây ra, mang lại tín hiệu phản hồi cực kỳ ổn định và mịn màng.

Điểm nổi bật vượt trội của E40H10-800-3-T-24

Độ phân giải chính xác: Với thông số 800 P/R (xung/vòng), thiết bị cho phép kiểm soát chi tiết từng chuyển động nhỏ nhất của máy móc, giảm thiểu sai số vị trí.
Công nghệ ngõ ra Totem Pole: Khác với các dòng ngõ ra thông thường, ngõ ra Totem Pole (pha A, B, Z) cung cấp khả năng truyền tải tín hiệu mạnh, sạch và chống nhiễu vượt trội, giúp PLC tiếp nhận dữ liệu tức thời mà không cần thêm mạch đệm.
Tối ưu hóa không gian lắp đặt: Thiết kế trục rỗng giúp giảm kích thước tổng thể của cụm lắp đặt, cực kỳ phù hợp với các dòng máy móc công nghệ cao có không gian hạn chế.
Độ bền công nghiệp: Đạt cấp bảo vệ IP50, đảm bảo khả năng chống bụi hiệu quả, duy trì tuổi thọ linh kiện lâu dài ngay cả trong môi trường sản xuất khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết giá trị
Mã sản phẩm	E40H10-800-3-T-24
Loại trục (Shaft Type)	Trục rỗng (Hollow Shaft) Ø10mm
Độ phân giải (Resolution)	800 xung/vòng (P/R)
Kiểu ngõ ra (Output Type)	Totem Pole (Pha A, B, Z)
Điện áp nguồn cấp (Supply Voltage)	12-24VDC ±5%
Tần số đáp ứng tối đa (Max Frequency)	300kHz
Cấp bảo vệ (IP Rating)	IP50
Nhiệt độ vận hành	-10 ~ 50°C

Nguồn tham khảo: Autonics Official Website

Lợi ích khi mua Encoder Autonics tại AUT VN

Khi lựa chọn E40H10-800-3-T-24 tại AUT VN, quý khách hàng sẽ nhận được những giá trị vượt trội:

Cam kết chính hãng 100%: Sản phẩm nhập khẩu trực tiếp, đầy đủ chứng chỉ CO, CQ, đảm bảo nguồn gốc rõ ràng.
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của AUT VN sẵn sàng tư vấn sơ đồ đấu nối, phương pháp chống nhiễu và cấu hình PLC tối ưu nhất cho hệ thống của bạn.
Tối ưu chi phí vận hành: Sản phẩm bền bỉ giúp giảm thiểu thời gian dừng máy (down-time) và tiết kiệm chi phí bảo trì định kỳ cho doanh nghiệp.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Chuẩn bị trục: Kiểm tra và vệ sinh trục máy, đảm bảo đường kính đạt chuẩn Ø10mm, bề mặt nhẵn mịn, không có gờ hoặc rỉ sét để đảm bảo độ đồng tâm.
Bước 2: Lắp đặt cơ khí: Đưa encoder vào trục máy một cách nhẹ nhàng. Sau đó siết chặt vít định vị để đảm bảo encoder không bị trượt khi quay ở tốc độ cao.
Bước 3: Đấu nối điện: Kết nối nguồn 12-24VDC đúng cực. Đấu các dây tín hiệu pha A, B, Z vào chân ngõ vào xung tốc độ cao (High-speed counter) của bộ điều khiển (PLC).
Bước 4: Cấu hình phần mềm: Trên PLC, thiết lập giá trị độ phân giải là 800 xung/vòng để hệ thống tính toán chính xác vị trí và tốc độ.
Bước 5: Kiểm tra thực tế: Chạy máy ở tốc độ thấp trước để kiểm tra chiều quay (thuận/nghịch) và sự ổn định của xung trước khi chuyển sang chế độ tự động hoàn toàn.

Sản phẩm sử dụng chung và tương thích (isRelatedTo)

Để hệ thống đạt hiệu suất cao nhất, nên kết hợp E40H10-800-3-T-24 với:

Bộ nguồn DC 24V công nghiệp: Đảm bảo nguồn điện sạch, ổn định để tránh nhiễu tín hiệu encoder.
Bộ điều khiển PLC: Tương thích hoàn hảo với Siemens S7 series, Mitsubishi FX/Q series, Delta DVP...
Các model cùng dòng E40H: E40H10-100-3-T-24 hoặc E40H10-20-3-T-24.

Ứng dụng thực tế của sản phẩm (Application)

Máy đóng gói & Bao bì: Kiểm soát chính xác chiều dài màng co và định vị điểm cắt bao bì.
Hệ thống băng tải: Đo tốc độ dây chuyền sản xuất và đếm số lượng sản phẩm tự động.
Máy CNC & Gia công cơ khí: Phản hồi vị trí trục xoay chính xác trong quá trình gia công chi tiết.
Robot & Thiết bị nâng hạ: Kiểm soát cao độ cabin hoặc vị trí các khớp xoay của cánh tay robot.

Câu hỏi thường gặp (FAQ)

1. Encoder E40H10-800-3-T-24 có ưu điểm gì so với loại trục đặc?
Ưu điểm lớn nhất là khả năng lắp trực tiếp vào trục máy mà không cần khớp nối, giúp tiết kiệm không gian và loại bỏ hoàn toàn sai số đồng trục do khớp nối gây ra.

2. Ngõ ra Totem Pole có gì khác so với ngõ ra NPN hay PNP?
Ngõ ra Totem Pole (Push-Pull) có khả năng vừa đẩy vừa kéo tín hiệu, cung cấp mức điện áp rõ ràng, giúp tín hiệu cực kỳ ổn định và có thể kết nối trực tiếp với PLC mà không cần điện trở kéo lên (pull-up resistor).

3. Tại sao tôi cần chú ý đến số xung 800 P/R?
Số xung quyết định độ mịn của phép đo. Với 800 xung, thiết bị chia một vòng quay thành 800 phần bằng nhau, giúp việc đo lường vị trí và tốc độ cực kỳ chính xác.

4. Thiết bị này có chống nước được không?
Sản phẩm đạt chuẩn IP50 (chống bụi tốt). Tuy nhiên, nó không có khả năng chống nước trực tiếp, vì vậy cần lắp đặt trong môi trường khô ráo hoặc có vỏ bảo vệ chuyên dụng.

5. Tôi có thể dùng nguồn 12VDC thay vì 24VDC không?
Có, thiết bị hỗ trợ dải điện áp rộng từ 12 đến 24VDC ±5%, rất linh hoạt cho các hệ thống điện công nghiệp khác nhau.

6. Làm thế nào để xác định chiều quay của encoder?
Bạn kiểm tra sự lệch pha giữa tín hiệu pha A và pha B. Nếu pha A dẫn trước pha B là quay thuận; nếu pha B dẫn trước pha A là quay nghịch.

7. Tần số đáp ứng 300kHz có ý nghĩa gì thực tế?
Nó cho phép encoder hoạt động ổn định ở tốc độ quay rất cao mà không bị mất xung, đảm bảo độ chính xác ngay cả khi máy móc vận hành tốc độ lớn.

8. Làm sao để hạn chế nhiễu khi đi dây tín hiệu xa?
Nên sử dụng cáp bọc kim (shielded cable), nối đất lớp vỏ bọc và tránh đi dây tín hiệu song song với các dây động lực như nguồn AC hoặc dây motor.

9. Encoder này có tương thích với PLC Mitsubishi không?
Hoàn toàn tương thích, đặc biệt là các dòng PLC có module ngõ vào xung tốc độ cao nhờ ngõ ra Totem Pole mạnh mẽ.

10. Tại sao nên mua hàng tại AUT VN?
AUT VN cam kết hàng chính hãng 100%, đầy đủ CO/CQ, hỗ trợ kỹ thuật chuyên sâu và chính sách bảo hành nhanh chóng, uy tín nhất thị trường.

11. Thời gian bảo hành sản phẩm là bao lâu?
Sản phẩm được bảo hành theo tiêu chuẩn chính hãng từ Autonics. Vui lòng liên hệ AUT VN để được hướng dẫn chi tiết về chính sách bảo hành.

12. Nếu lắp sai điện áp thì sao?
Cần kiểm tra kỹ điện áp trước khi cấp. Việc cấp quá áp (trên 24VDC) có thể gây hỏng mạch điện tử bên trong thiết bị ngay lập tức.
