Encoder này có dùng được với nguồn 24V không?

Hoàn toàn được. Thiết bị hỗ trợ dải điện áp rộng từ 12-24VDC, rất phổ biến trong các tủ điện công nghiệp.

Tại sao tôi nên mua loại trục rỗng Ø8mm thay vì trục đặc?

Trục rỗng giúp bạn lắp trực tiếp vào trục máy, không cần khớp nối, giúp tiết kiệm không gian và loại bỏ sai số do độ rơ cơ khí.

Ngõ ra NPN có kết nối được với PLC Siemens không?

Có, ngõ ra NPN (Sinking) tương thích tốt với các PLC có ngõ vào loại Sourcing, bao gồm hầu hết các dòng Siemens và Mitsubishi.

Độ phân giải 1000 xung/vòng có ý nghĩa gì?

Nghĩa là khi trục quay hết 1 vòng, thiết bị sẽ gửi về 1000 xung điện. Điều này giúp PLC tính toán vị trí với sai số cực nhỏ.

Sản phẩm có chống nước không?

Sản phẩm đạt chuẩn IP50 (chống bụi). Để bảo vệ trong môi trường ẩm ướt, bạn nên lắp trong tủ điện hoặc hộp bảo vệ.

Tốc độ quay tối đa là bao nhiêu?

Thiết bị hoạt động ổn định và chính xác ở tốc độ lên đến 5000 vòng/phút (RPM).

Làm sao để nhận biết hàng chính hãng Autonics tại AUT VN?

Hàng chính hãng sẽ có tem nhãn sắc nét, số series đồng nhất và được cung cấp đầy đủ chứng chỉ CO/CQ từ nhà sản xuất.

Tôi cần lưu ý gì khi lắp đặt để tránh hỏng vòng bi?

Quan trọng nhất là phải lắp trục máy thẳng tâm với lỗ trục rỗng. Việc lắp lệch tâm sẽ gây áp lực không đều, làm nhanh hỏng vòng bi.

Có thể dùng Encoder này để đo tốc độ RPM không?

Có, bạn chỉ cần đo tần số xung nhận được trong một đơn vị thời gian và quy đổi theo công thức là ra tốc độ RPM.

Tôi có thể thay đổi số xung bằng phần mềm không?

Không. Độ phân giải được quyết định bởi đĩa mã hóa vật lý bên trong. Nếu cần xung khác, bạn cần chọn model khác.

AUT VN có chính sách bảo hành như thế nào?

Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics. AUT VN hỗ trợ kỹ thuật và đổi trả nếu có lỗi từ nhà sản xuất.

Tại sao ngõ ra NPN cần điện trở kéo lên (Pull-up)?

Vì đây là ngõ ra Open Collector, bạn cần điện trở kéo lên nguồn dương để đảm bảo mức logic cao khi transistor ngắt.

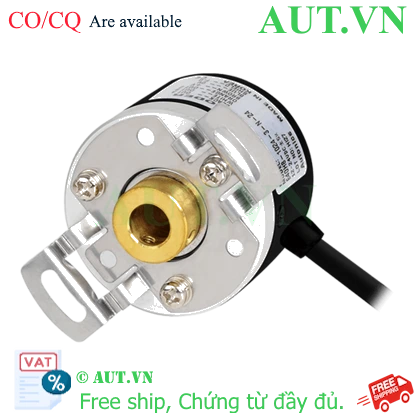

Encoder Autonics E40H8-1000-2-N-24: Trục Rỗng 8mm, 1000 Xung, Ngõ Ra NPN

Kiểu trục: Trục rỗng (Hollow Shaft) Ø8mm, lắp trực tiếp lên trục máy, không cần khớp nối.
Độ phân giải: 1000 xung/vòng (P/R), đảm bảo độ chính xác cao trong đo lường.
Ngõ ra: NPN Open Collector, tương thích linh hoạt với PLC Siemens, Mitsubishi, Omron.
Nguồn cấp: 12-24VDC, vận hành ổn định trong môi trường công nghiệp.
Thương hiệu: Autonics chính hãng, phân phối bởi AUT VN (Đầy đủ CO/CQ).

nhà chế tạo: Autonics

SKU: E40H8-1000-2-N-24

Tải xuống mẫu

Giá cũ: 3.434.850 ₫

Giá bán: 2.747.880 ₫

Số lượng:

Giới thiệu về Encoder Autonics E40H8-1000-2-N-24

Encoder Autonics E40H8-1000-2-N-24 là dòng cảm biến mã hóa vòng quay (Rotary Encoder) cao cấp, được thiết kế để giải quyết bài toán đo lường vị trí và tốc độ chính xác trong tự động hóa. Với cấu trúc trục rỗng Ø8mm đột phá, thiết bị cho phép lắp đặt xuyên trục, giúp loại bỏ hoàn toàn việc sử dụng khớp nối (coupling) trung gian. Điều này không chỉ giúp tiết kiệm không gian lắp đặt mà còn triệt tiêu các sai số cơ khí do độ rơ (backlash), giúp hệ thống vận hành mượt mà và chính xác hơn. Tại AUT VN, chúng tôi cung cấp giải pháp này nhằm giúp doanh nghiệp tối ưu hóa hiệu suất và giảm thiểu chi phí bảo trì.

Điểm nổi bật của Encoder Autonics E40H8

Thiết kế Hollow Shaft tối ưu: Lỗ trục Ø8mm cho phép lắp trực tiếp, giảm kích thước lắp đặt và loại bỏ rủi ro rung chấn từ khớp nối.
Độ chính xác cực cao: Với 1000 xung/vòng, thiết bị cung cấp phản hồi tín hiệu chi tiết, đáp ứng các ứng dụng cần định vị chính xác tuyệt đối.
Khả năng tương thích rộng: Ngõ ra NPN Open Collector giúp việc kết nối với các dòng PLC phổ biến trở nên đơn giản và nhanh chóng.
Hiệu suất vận hành mạnh mẽ: Tần số đáp ứng lên đến 300kHz và tốc độ quay tối đa 5000 RPM, đảm bảo độ bền trong các ứng dụng tốc độ cao.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	E40H8-1000-2-N-24
Kiểu trục (Shaft Type)	Trục rỗng (Hollow Shaft) Ø8mm
Độ phân giải (Resolution)	1000 xung/vòng (P/R)
Kiểu ngõ ra (Output Type)	NPN Open Collector (Pha A, B)
Điện áp nguồn (Power Supply)	12-24VDC ±5%
Tần số đáp ứng tối đa	300 kHz
Tốc độ quay tối đa (Max RPM)	5000 vòng/phút
Mô-men khởi động (Starting Torque)	Tối đa 70 gf.cm
Cấp bảo vệ (IP Rating)	IP50

Nguồn tham khảo kỹ thuật: Autonics Official Website

Lợi ích khi lựa chọn Encoder Autonics E40H8-1000-2-N-24

Tối ưu chi phí: Loại bỏ chi phí mua khớp nối và giảm thiểu thời gian dừng máy (downtime) để bảo dưỡng cơ khí.
Độ tin cậy vượt trội: Thiết kế trục rỗng giúp triệt tiêu độ rơ, đảm bảo tín hiệu xung gửi về PLC là trung thực và chính xác nhất.
Lắp đặt linh hoạt: Cấu trúc gọn nhẹ, dễ dàng tích hợp vào các không gian máy chật hẹp.
Cam kết chất lượng: Sản phẩm chính hãng Autonics được phân phối bởi AUT VN, đảm bảo đầy đủ chứng chỉ CO/CQ.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1 - Kiểm tra nguồn điện: Sử dụng nguồn DC từ 12-24V. Luôn kiểm tra sơ đồ chân để tránh đấu nối nhầm gây hỏng thiết bị.
Bước 2 - Lắp đặt cơ khí: Đưa trục máy Ø8mm vào lỗ trục rỗng của Encoder. Sử dụng vít hãm để cố định chắc chắn, đảm bảo trục không bị trượt khi quay.
Bước 3 - Đấu nối tín hiệu: Kết nối các dây Pha A, Pha B và dây nguồn vào PLC. Lưu ý: Nên sử dụng cáp có lớp bọc kim chống nhiễu để đảm bảo tín hiệu xung sạch.
Bước 4 - Kiểm tra vận hành: Cấp nguồn và kiểm tra xung trên màn hình PLC để xác nhận chiều quay và độ phân giải đã đạt 1000 xung/vòng.

Sản phẩm thường sử dụng chung (isRelatedTo)

Để đạt hiệu quả cao nhất, bạn nên kết hợp Encoder E40H8 với:

Bộ điều khiển PLC (Siemens, Mitsubishi, Omron): Để xử lý tín hiệu xung.
Bộ đếm xung (Digital Counter): Hiển thị trực quan tốc độ/vị trí.
Bộ nguồn Switching 24VDC: Đảm bảo nguồn điện sạch cho cảm biến.
Cáp tín hiệu chống nhiễu (Shielded Cable): Tránh nhiễu điện từ trong môi trường công nghiệp.

Ứng dụng thực tế (Application)

Máy đóng gói & Dán nhãn: Kiểm soát chính xác chiều dài màng và vị trí cắt.
Hệ thống băng tải: Đo tốc độ truyền động và vị trí sản phẩm.
Máy CNC & Robot: Giám sát góc quay trục và vị trí cánh tay robot.
Ngành in ấn & Dệt may: Điều khiển độ căng và tốc độ cuộn giấy/vải.

Câu hỏi thường gặp (FAQ)

1. Encoder này có dùng được với nguồn 24V không?: Hoàn toàn được. Thiết bị hỗ trợ dải điện áp rộng từ 12-24VDC, rất phổ biến trong các tủ điện công nghiệp.
2. Tại sao tôi nên mua loại trục rỗng Ø8mm thay vì trục đặc?: Trục rỗng giúp bạn lắp trực tiếp vào trục máy, không cần khớp nối, giúp tiết kiệm không gian và loại bỏ sai số do độ rơ cơ khí.
3. Ngõ ra NPN có kết nối được với PLC Siemens không?: Có, ngõ ra NPN (Sinking) tương thích tốt với các PLC có ngõ vào loại Sourcing, bao gồm hầu hết các dòng Siemens và Mitsubishi.
4. Độ phân giải 1000 xung/vòng có ý nghĩa gì?: Nghĩa là khi trục quay hết 1 vòng, thiết bị sẽ gửi về 1000 xung điện. Điều này giúp PLC tính toán vị trí với sai số cực nhỏ.
5. Sản phẩm có chống nước không?: Sản phẩm đạt chuẩn IP50 (chống bụi). Để bảo vệ trong môi trường ẩm ướt, bạn nên lắp trong tủ điện hoặc hộp bảo vệ.
6. Tốc độ quay tối đa là bao nhiêu?: Thiết bị hoạt động ổn định và chính xác ở tốc độ lên đến 5000 vòng/phút (RPM).
7. Làm sao để nhận biết hàng chính hãng Autonics tại AUT VN?: Hàng chính hãng sẽ có tem nhãn sắc nét, số series đồng nhất và được cung cấp đầy đủ chứng chỉ CO/CQ từ nhà sản xuất.
8. Tôi cần lưu ý gì khi lắp đặt để tránh hỏng vòng bi?: Quan trọng nhất là phải lắp trục máy thẳng tâm với lỗ trục rỗng. Việc lắp lệch tâm sẽ gây áp lực không đều, làm nhanh hỏng vòng bi.
9. Có thể dùng Encoder này để đo tốc độ RPM không?: Có, bạn chỉ cần đo tần số xung nhận được trong một đơn vị thời gian và quy đổi theo công thức là ra tốc độ RPM.
10. Tôi có thể thay đổi số xung bằng phần mềm không?: Không. Độ phân giải được quyết định bởi đĩa mã hóa vật lý bên trong. Nếu cần xung khác, bạn cần chọn model khác.
11. AUT VN có chính sách bảo hành như thế nào?: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics. AUT VN hỗ trợ kỹ thuật và đổi trả nếu có lỗi từ nhà sản xuất.
12. Tại sao ngõ ra NPN cần điện trở kéo lên (Pull-up)?: Vì đây là ngõ ra Open Collector, bạn cần điện trở kéo lên nguồn dương để đảm bảo mức logic cao khi transistor ngắt.
