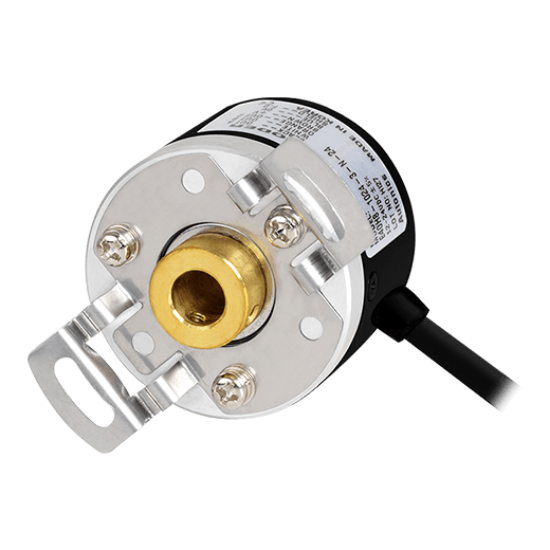

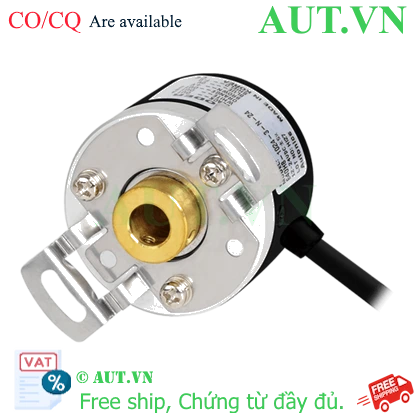

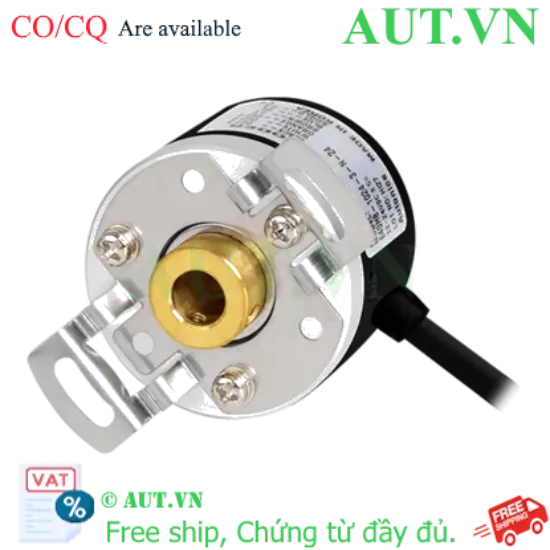

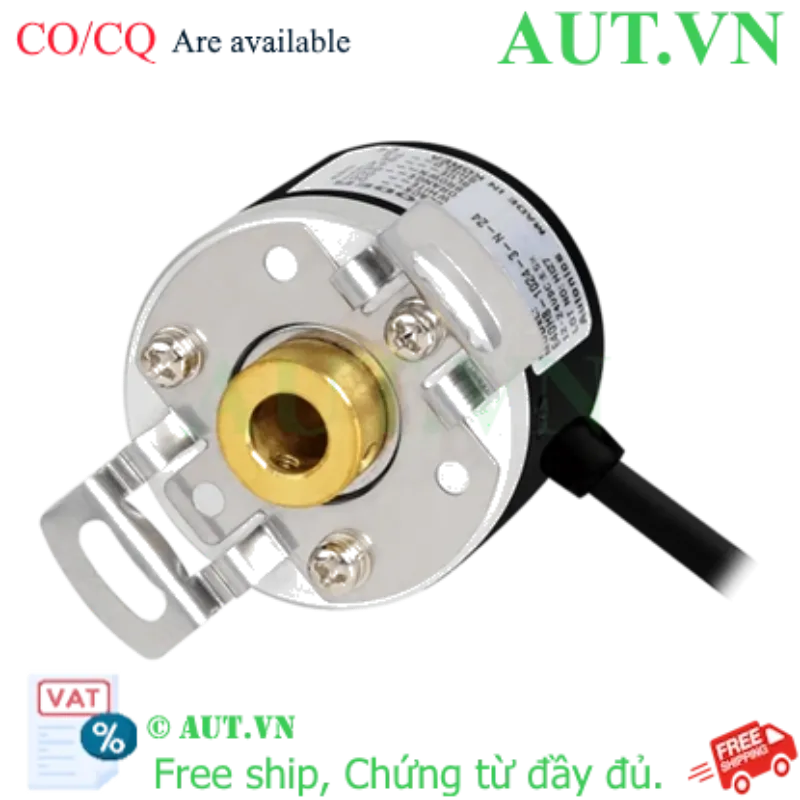

Cảm biến Encoder Autonics E40H8-1500-3-T-24 | 1500 P/R, Trục Rỗng Ø8mm, 12-24VDC

Độ phân giải: 1500 xung/vòng (P/R) cho độ chính xác cao.
Điện áp nguồn: 12-24VDC (±5%), tương thích đa dạng hệ thống.
Kiểu trục: Trục rỗng (Hollow Shaft) Ø8mm, lắp đặt dễ dàng.
Ngõ ra: Totem pole, pha A, B, Z giúp xác định vị trí và chiều quay chính xác.
Thương hiệu: Autonics chính hãng, độ bền công nghiệp.

nhà chế tạo: Autonics

SKU: E40H8-1500-3-T-24

Tải xuống mẫu

Giá cũ: 3.434.850 ₫

Giá bán: 2.747.880 ₫

Số lượng:

Giới thiệu về Cảm biến Encoder Autonics E40H8-1500-3-T-24

Cảm biến Encoder Autonics E40H8-1500-3-T-24 là thiết bị đo lường tốc độ và vị trí góc quay chuyên dụng trong công nghiệp. Với thiết kế trục rỗng Ø8mm và độ phân giải 1500 xung/vòng, sản phẩm này cho phép chuyển đổi chuyển động quay thành tín hiệu điện chính xác, phục vụ cho việc điều khiển chính xác các hệ thống tự động hóa. Được sản xuất bởi Autonics - thương hiệu hàng đầu Hàn Quốc, E40H8-1500-3-T-24 đảm bảo sự vận hành ổn định ngay cả trong môi trường công nghiệp khắc nghiệt.

Điểm nổi bật của sản phẩm

Độ chính xác vượt trội: Với 1500 P/R, thiết bị cung cấp phản hồi vị trí chi tiết, giúp giảm thiểu sai số trong vận hành.
Thiết kế tối ưu: Kiểu trục rỗng giúp việc lắp đặt trực tiếp lên trục máy trở nên đơn giản và gọn gàng hơn.
Tín hiệu ổn định: Ngõ ra Totem pole đảm bảo tín hiệu truyền tải mạnh mẽ, ít nhiễu và tương thích tốt với hầu hết các bộ điều khiển PLC hiện nay.
Độ bền cao: Tiêu chuẩn bảo vệ IP50 và dải nhiệt độ hoạt động rộng từ -10 đến 70℃.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Đường kính trục (Inner Diameter)	Ø8mm (Trục rỗng)
Độ phân giải (Resolution)	1500 P/R (xung/vòng)
Nguồn cấp (Power Supply)	12-24VDC ⎓ ±5% (Sóng P-P: max. 5%)
Ngõ ra điều khiển (Output Control)	Totem pole
Pha ngõ ra (Output Phase)	A, B, Z
Tần số đáp ứng tối đa	300kHz
Vòng quay cho phép tối đa	5000rpm
Mô-men khởi động	Max. 50gf.cm (max. 0.0049N.m)
Loại kết nối	Cáp hướng tâm (Radial Cable)
Cấu trúc bảo vệ	IP50
Nhiệt độ môi trường	-10 đến 70℃ (Bảo quản: -25 đến 85℃)
Độ ẩm môi trường	35 đến 85%RH (Bảo quản: 35 đến 90%RH)
Trọng lượng	Xấp xỉ 120g

Lợi ích khi sử dụng Encoder Autonics E40H8

Tối ưu hóa năng suất: Kiểm soát chính xác vị trí dừng và tốc độ giúp tăng tốc độ sản xuất và giảm phế phẩm.
Tiết kiệm chi phí bảo trì: Sản phẩm có tuổi thọ cao, vận hành bền bỉ, giảm thiểu thời gian dừng máy ngoài ý muốn.
Lắp đặt nhanh chóng: Thiết kế chuẩn công nghiệp giúp kỹ thuật viên dễ dàng thay thế hoặc lắp mới mà không cần gia công nhiều.

Hướng dẫn sử dụng và lắp đặt (How-to)

Kiểm tra trục: Đảm bảo trục máy có đường kính Ø8mm, sạch sẽ và không bị cong vênh.
Lắp đặt cơ khí: Luồn trục máy vào lỗ trục của Encoder, cố định chặt chẽ bằng vít định vị để tránh hiện tượng trượt trục.
Đấu nối điện: Kết nối nguồn 12-24VDC vào chân V+ và V-. Kết nối các pha A, B, Z về bộ PLC hoặc bộ đếm xung theo sơ đồ đấu nối của hãng.
Kiểm tra vận hành: Quay trục chậm để kiểm tra tín hiệu ngõ ra có đúng chiều quay và số xung mong muốn hay không.

Sản phẩm sử dụng chung

Để hệ thống vận hành đồng bộ, E40H8-1500-3-T-24 thường được sử dụng cùng với:

Bộ điều khiển lập trình PLC (Siemens, Mitsubishi, Omron...).
Bộ biến tần (Inverter) để điều khiển tốc độ động cơ.
Bộ chuyển đổi tín hiệu hoặc bộ đếm tốc độ kỹ thuật số.
Giá đỡ/Khớp nối cơ khí chuyên dụng.

Ứng dụng thực tế của sản phẩm

Sản phẩm được ứng dụng rộng rãi trong nhiều lĩnh vực như:

Hệ thống băng tải: Đo chiều dài sản phẩm, kiểm soát vị trí dừng của băng chuyền.
Máy đóng gói: Điều khiển chính xác độ dài màng co, vị trí cắt.
Cánh tay Robot: Phản hồi góc quay của các khớp nối.
Máy CNC/Máy tiện: Giám sát vị trí trục quay trong gia công cơ khí chính xác.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm E40H8-1500-3-T-24 có chính hãng không?
Tại AUT VN, chúng tôi cam kết hàng chính hãng Autonics Việt Nam, đầy đủ CO/CQ công chứng.

2. Độ phân giải 1500 P/R nghĩa là gì?
Nghĩa là khi trục quay hết 1 vòng (360 độ), cảm biến sẽ phát ra 1500 xung điện.

3. Ngõ ra Totem pole khác gì với Open Collector?
Totem pole có khả năng đẩy và kéo tín hiệu mạnh hơn, cho tốc độ đáp ứng nhanh hơn và không cần điện trở kéo lên (pull-up resistor).

4. Tôi có thể dùng nguồn 24VDC cho thiết bị này không?
Có, dải điện áp hoạt động của sản phẩm là từ 12VDC đến 24VDC.

5. Trục rỗng Ø8mm là loại trục gì?
Đây là loại encoder có lỗ ở giữa với đường kính 8mm, cho phép bạn xỏ trực tiếp trục của động cơ hoặc máy vào trong.

6. Sản phẩm có chống nước không?
Thiết bị đạt tiêu chuẩn IP50, chống bụi cơ bản nhưng không chống nước. Cần lắp đặt trong tủ điện hoặc môi trường khô ráo.

7. Làm sao để biết Encoder đang quay thuận hay ngược?
Bằng cách theo dõi sự lệch pha giữa kênh A và kênh B. Nếu A dẫn trước B là quay thuận và ngược lại.

8. Pha Z dùng để làm gì?
Pha Z phát ra 1 xung duy nhất mỗi vòng quay, dùng để xác định điểm gốc (Home) của thiết bị.

9. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành theo chính sách chính thức của Autonics Vina.

10. AUT VN có hỗ trợ cài đặt không?
Có, chúng tôi miễn phí hỗ trợ tư vấn kỹ thuật và hướng dẫn cài đặt cho khách hàng.
