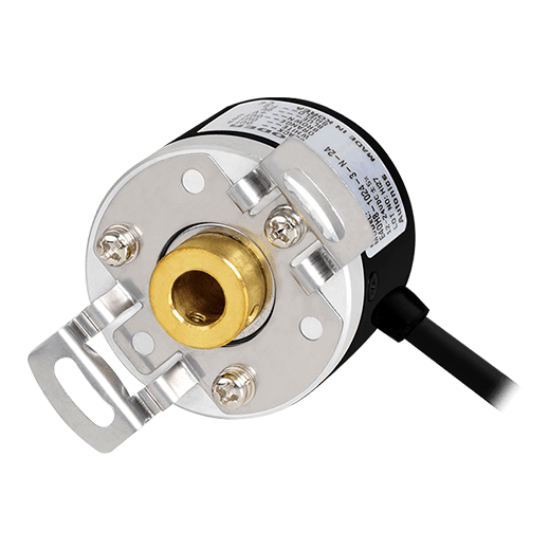

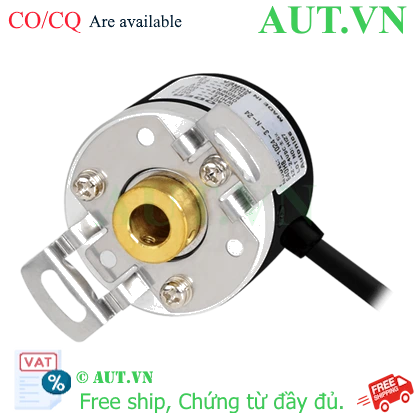

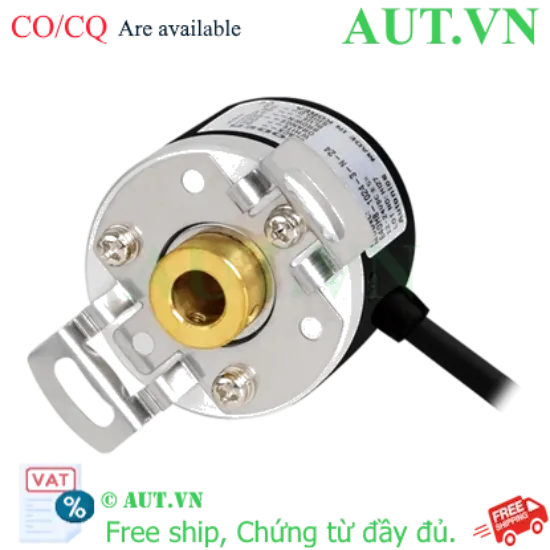

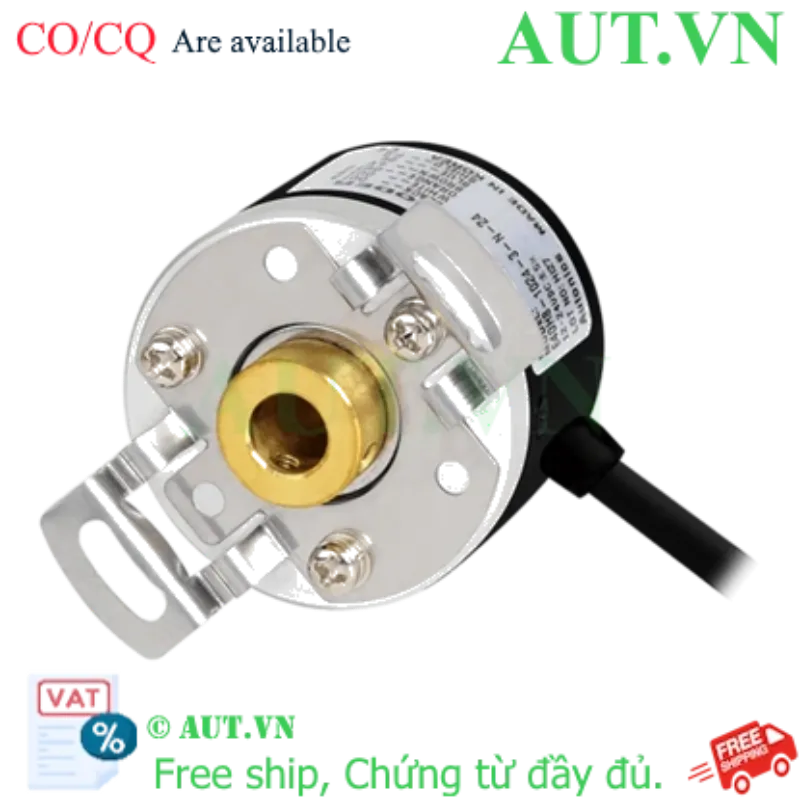

Encoder Autonics E40H8-1800-3-T-24 là dòng cảm biến Encoder tương đối (Incremental Encoder) cao cấp, được thiết kế để giải quyết bài toán đo lường tốc độ và vị trí trong các hệ thống tự động hóa hiện đại. Với độ phân giải 1800 xung/vòng và cấu trúc trục rỗng Ø8mm, sản phẩm này là lựa chọn hàng đầu cho các kỹ sư cần sự chính xác tuyệt đối và khả năng lắp đặt gọn gàng. Tại AUT VN, chúng tôi cung cấp sản phẩm chính hãng Autonics với đầy đủ chứng nhận CO/CQ, giúp doanh nghiệp an tâm về chất lượng và hiệu suất vận hành.
Điểm nổi bật của Encoder Autonics E40H8-1800-3-T-24
- Độ chính xác vượt trội: Với 1800 P/R, thiết bị cho phép kiểm soát chuyển động cực kỳ chi tiết, giảm thiểu tối đa sai số tích lũy.
- Tối ưu hóa lắp đặt: Thiết kế trục rỗng (Hollow Shaft) 8mm cho phép xỏ trực tiếp trục động cơ qua Encoder, loại bỏ nhu cầu sử dụng khớp nối (coupling), giúp giảm rung động và tiết kiệm diện tích.
- Công nghệ ngõ ra Totem Pole: Khác với Open Collector, ngõ ra Totem Pole có khả năng đẩy/kéo tín hiệu chủ động, giúp tăng tốc độ phản hồi và chống nhiễu điện từ cực tốt.
- Hoạt động bền bỉ: Vỏ thiết bị chắc chắn, đáp ứng tiêu chuẩn IP50, chịu được môi trường nhà máy công nghiệp khắt khe.
Bảng thông số kỹ thuật chi tiết
Thông số kỹ thuật Encoder Autonics E40H8-1800-3-T-24
| Model | E40H8-1800-3-T-24 |
|---|
| Loại Encoder | Incremental (Tương đối) |
|---|
| Độ phân giải | 1800 P/R (Xung/vòng) |
|---|
| Đường kính trục | Ø8mm (Hollow shaft - Trục rỗng) |
|---|
| Nguồn cấp | 12-24VDC ±5% |
|---|
| Ngõ ra điều khiển | Totem Pole |
|---|
| Pha ngõ ra | A, B, Z |
|---|
| Tần số đáp ứng tối đa | 300kHz |
|---|
| Tốc độ quay tối đa | 5000 rpm |
|---|
| Mô-men khởi động | Max. 50gf.cm (0.0049N.m) |
|---|
| Kiểu kết nối | Cáp hướng tâm |
|---|
| Cấp bảo vệ | IP50 |
|---|
| Nhiệt độ vận hành | -10 đến 70℃ |
|---|
Lợi ích khi đầu tư sản phẩm
- Tăng năng suất: Kiểm soát chính xác vị trí giúp máy móc vận hành mượt mà, giảm thời gian dừng máy do lỗi định vị.
- Tiết kiệm chi phí lắp đặt: Trục rỗng giúp đơn giản hóa cơ cấu cơ khí, giảm chi phí mua phụ kiện khớp nối.
- Tương thích cao: Ngõ ra Totem Pole giúp dễ dàng kết nối với hầu hết các dòng PLC phổ biến trên thị trường hiện nay.
- An tâm về nguồn gốc: Khi mua tại AUT VN, bạn được đảm bảo hàng chính hãng với chế độ bảo hành dài hạn.
Hướng dẫn lắp đặt và vận hành (How-to)
- Chuẩn bị: Kiểm tra kích thước trục máy phải đạt chuẩn Ø8mm và vệ sinh sạch sẽ bề mặt trục.
- Lắp đặt cơ khí: Xỏ trục máy vào lỗ trục rỗng của Encoder, sử dụng vít cố định để đảm bảo Encoder không bị trượt khi quay.
- Kết nối điện: Đấu nối dây nguồn (12-24VDC) và các dây tín hiệu pha A, B, Z vào các chân đầu vào tốc độ cao (High-Speed Counter) của PLC.
- Cấu hình phần mềm: Thiết lập thông số trong PLC với độ phân giải là 1800 xung/vòng để tính toán chính xác quãng đường/tốc độ.
- Kiểm tra: Chạy máy ở tốc độ thấp để kiểm tra chiều quay và hướng xung, sau đó mới tăng tốc độ vận hành chính thức.
Sản phẩm kết hợp khuyến nghị (isRelatedTo)
- Bộ điều khiển PLC: Siemens S7-1200, Mitsubishi FX series, Omron CP series.
- Bộ nguồn công nghiệp: Nguồn DC 24V ổn định (Meanwell hoặc Autonics).
- Phụ kiện cơ khí: Vòng chặn trục, ốc vít cố định chuyên dụng cho trục 8mm.
Ứng dụng thực tế (Application)
- Máy đóng gói & dán nhãn: Kiểm soát chiều dài sản phẩm và vị trí cắt màng bao bì.
- Hệ thống băng tải thông minh: Đo tốc độ vận chuyển và đếm số lượng sản phẩm.
- Máy CNC & Robot: Phản hồi vị trí chính xác cho các trục di chuyển.
- Thiết bị nâng hạ: Giám sát vị trí nâng/hạ trong các hệ thống thang máy, tời công nghiệp.
Câu hỏi thường gặp (FAQ)
1. Encoder E40H8-1800-3-T-24 có cần dùng thêm điện trở kéo không?
Không, vì sản phẩm sử dụng ngõ ra Totem Pole (Push-Pull), tín hiệu được đẩy và kéo chủ động nên không cần điện trở kéo lên như loại Open Collector.
2. Làm sao để xác định chiều quay của Encoder?
Bạn có thể kiểm tra bằng cách tráo đổi vị trí dây pha A và pha B tại đầu vào PLC để đảo chiều đếm xung.
3. Tôi có thể lắp Encoder này lên trục có đường kính 7mm không?
Không, thiết kế trục rỗng này dành riêng cho trục Ø8mm. Nếu trục nhỏ hơn, bạn cần dùng thêm bộ chuyển đổi hoặc chọn model khác.
4. Sản phẩm có chịu được môi trường ẩm ướt không?
Sản phẩm đạt chuẩn IP50 (chống bụi), nhưng không chống nước trực tiếp. Tránh lắp đặt tại nơi có tia nước bắn mạnh.
5. Tại sao tôi cần điểm Home khi khởi động máy?
Vì đây là Encoder tương đối, nó chỉ đếm xung từ vị trí hiện tại. Bạn cần một cảm biến hành trình để đưa máy về vị trí gốc (Home) khi bắt đầu chu kỳ mới.
6. Tần số 300kHz có ý nghĩa gì?
Đây là tốc độ phát xung tối đa mà Encoder có thể chịu được, đảm bảo tín hiệu không bị mất khi máy quay ở tốc độ cao.
7. Nguồn cấp 12V được không?
Được, sản phẩm hỗ trợ dải điện áp rộng từ 12V đến 24VDC.
8. Mua hàng tại AUT VN có được xuất hóa đơn không?
Có, AUT VN cung cấp đầy đủ hóa đơn VAT và chứng từ CO/CQ cho mọi đơn hàng doanh nghiệp.
9. Chính sách bảo hành như thế nào?
Sản phẩm được bảo hành chính hãng 12 tháng theo tiêu chuẩn của Autonics Việt Nam.
10. Tôi có thể mua lẻ 1 chiếc không?
Có, AUT VN hỗ trợ bán lẻ và bán sỉ cho các dự án với giá ưu đãi.
Nguồn tham khảo: Autonics Official Website
