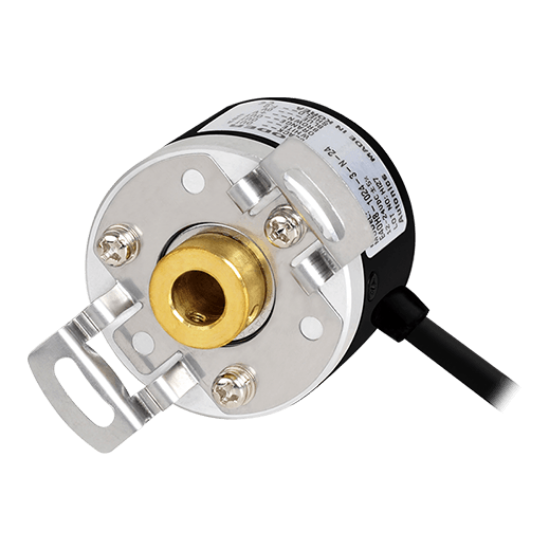

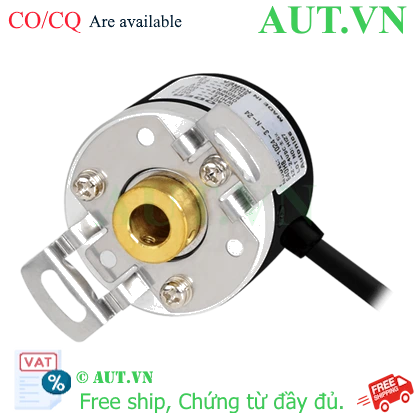

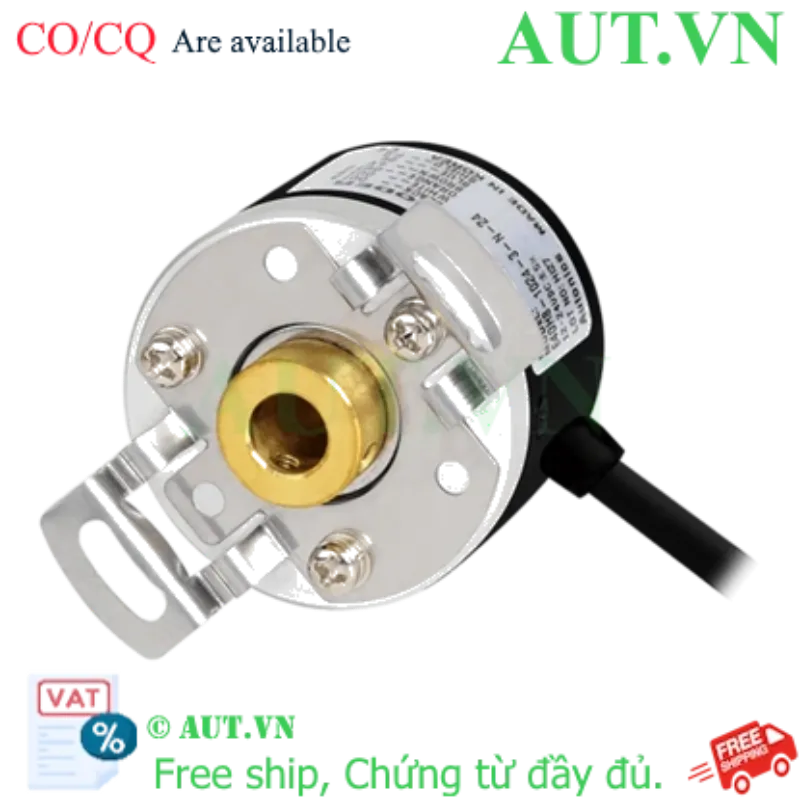

Trong các hệ thống tự động hóa hiện đại, việc kiểm soát chính xác từng góc quay và tốc độ của trục máy là yếu tố then chốt để đảm bảo chất lượng sản phẩm. Encoder Autonics E40H8-200-3-T-24 là dòng cảm biến đo vòng quay tăng dần (Incremental Rotary Encoder) cao cấp. Thiết bị giúp chuyển đổi chuyển động cơ học thành tín hiệu số chính xác, cho phép PLC và các bộ điều khiển giám sát trạng thái vận hành theo thời gian thực với độ tin cậy tuyệt đối.
Được phân phối chính hãng bởi AUT VN, sản phẩm là lựa chọn hàng đầu cho các kỹ sư cần một thiết bị đo lường bền bỉ, có khả năng chống nhiễu tốt và dễ dàng lắp đặt trong môi trường công nghiệp khắc nghiệt.
Điểm Nổi Bật Của Encoder Autonics E40H8-200-3-T-24
- Độ phân giải 200 P/R: Cung cấp phản hồi chi tiết cho mỗi vòng quay, giúp loại bỏ sai số trong định vị và đo lường tốc độ vòng quay.
- Thiết kế Trục Rỗng (Hollow Shaft) Ø8mm: Đây là ưu điểm lớn nhất giúp lắp đặt trực tiếp vào trục máy mà không cần khớp nối (coupling), giảm rung chấn và tối ưu hóa diện tích lắp đặt.
- Ngõ ra Totem Pole vượt trội: So với ngõ ra Open Collector thông thường, ngõ ra Totem Pole cung cấp mức điện áp chủ động, giúp tín hiệu truyền đi xa hơn, đáp ứng tần số cao và chống nhiễu điện từ cực tốt.
- Độ bền công nghiệp: Với chuẩn bảo vệ IP50 và dải nhiệt độ rộng, thiết bị hoạt động ổn định trong hầu hết các nhà xưởng.
Bảng Thông Số Kỹ Thuật Chi Tiết
Thông số kỹ thuật Autonics E40H8-200-3-T-24
| Model |
E40H8-200-3-T-24 |
| Loại Encoder |
Incremental (Tăng dần) |
| Đường kính trục |
Ø8mm (Hollow shaft - Trục rỗng) |
| Độ phân giải |
200 P/R (Xung/vòng) |
| Nguồn cấp |
12-24VDC ±5% |
| Ngõ ra điều khiển |
Totem pole |
| Pha ngõ ra |
A, B, Z |
| Tần số đáp ứng tối đa |
300kHz |
| Vòng quay tối đa |
5000rpm |
| Mô-men khởi động |
Max. 50gf.cm (0.0049N.m) |
| Kết nối |
Cáp hướng tâm |
| Chuẩn bảo vệ |
IP50 |
| Nhiệt độ vận hành |
-10 đến 70°C |
Nguồn tham khảo: Autonics Official Website
Lợi Ích Khi Sử Dụng Encoder E40H8-200-3-T-24
- Nâng cao chất lượng sản phẩm: Kiểm soát vị trí chính xác giúp giảm thiểu tỷ lệ hàng lỗi (NG) trong dây chuyền sản xuất tự động.
- Tối ưu chi phí vận hành: Thiết kế bền bỉ giúp kéo dài tuổi thọ thiết bị, giảm thời gian dừng máy (down-time) ngoài ý muốn.
- Lắp đặt siêu tốc: Cấu trúc trục rỗng Ø8mm giúp kỹ thuật viên lắp đặt dễ dàng, không cần phụ kiện khớp nối phức tạp.
Hướng Dẫn Lắp Đặt và Vận Hành (How-to)
- Bước 1 - Lắp cơ khí: Luồn trục máy (Ø8mm) qua lỗ trục rỗng của Encoder. Sử dụng vít định vị để cố định chặt, tránh trượt trục khi quay tốc độ cao.
- Bước 2 - Đấu nối nguồn: Kết nối nguồn 12-24VDC theo đúng sơ đồ dây. Đảm bảo nguồn cấp ổn định để tránh nhiễu tín hiệu.
- Bước 3 - Kết nối PLC: Đấu dây pha A, B vào module đếm xung tốc độ cao (HSC) của PLC. Pha Z dùng để thiết lập điểm Home.
- Bước 4 - Cấu hình phần mềm: Thiết lập thông số độ phân giải 200 P/R trong chương trình điều khiển (như TIA Portal, GX Works).
- Bước 5 - Kiểm tra: Quay trục thủ công để kiểm tra chiều đếm; nếu ngược chiều, chỉ cần hoán đổi vị trí dây pha A và pha B.
Sản Phẩm Sử Dụng Chung (isRelatedTo)
Để hệ thống vận hành đồng bộ, bạn nên kết hợp với:
- Bộ điều khiển PLC: Siemens S7-1200, Mitsubishi FX series, Omron CJ2M.
- Bộ nguồn DC: Nguồn 24VDC chất lượng cao (Meanwell, Omron).
- Màn hình HMI: Để hiển thị trực quan tốc độ và vị trí.
Ứng Dụng Thực Tế (Application)
- Hệ thống băng tải: Đo quãng đường di chuyển của sản phẩm.
- Máy CNC & Robot: Phản hồi vị trí góc quay chính xác cho các trục chuyển động.
- Máy đóng gói/dán nhãn: Đồng bộ tốc độ băng tải và đầu dán nhãn.
- Máy quấn cuộn: Kiểm soát đường kính và độ căng của màng/giấy.
Câu Hỏi Thường Gặp (FAQ)
1. Encoder E40H8-200-3-T-24 là loại tăng dần hay tuyệt đối?
Đây là loại Encoder tăng dần (Incremental), phát xung khi quay để đo sự thay đổi vị trí và cần điểm Home khi khởi động lại.
2. Tại sao nên chọn ngõ ra Totem Pole thay vì Open Collector?
Totem Pole cho tín hiệu mạnh hơn, không cần điện trở kéo ngoài, truyền đi xa hơn và chống nhiễu tốt hơn.
3. Thiết bị này có hoạt động được với nguồn 12VDC không?
Có, sản phẩm hỗ trợ dải điện áp linh hoạt từ 12VDC đến 24VDC.
4. Pha Z (Index pulse) có vai trò gì?
Pha Z phát ra một xung duy nhất mỗi vòng quay, dùng để xác định điểm gốc (Zero point) cho hệ thống.
5. Độ phân giải 200 P/R có nghĩa là gì?
Nghĩa là khi trục của Encoder quay hết 1 vòng, thiết bị sẽ phát ra đúng 200 xung điện.
6. Tôi có thể lắp Encoder này ngoài trời không?
Với chuẩn IP50, sản phẩm chống bụi nhưng không chống nước. Bạn nên lắp trong tủ điện hoặc có mái che.
7. Làm sao để đảo chiều đếm xung trên PLC?
Bạn chỉ cần hoán đổi vị trí kết nối của hai dây tín hiệu pha A và pha B.
8. Trục rỗng Ø8mm có lắp được cho trục đặc 8mm không?
Có, thiết kế trục rỗng cho phép lồng trực tiếp lên trục đặc của động cơ.
9. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng Autonics với đầy đủ chứng từ CO/CQ.
10. AUT VN có hỗ trợ kỹ thuật đấu nối không?
Có, đội ngũ kỹ thuật của AUT VN hỗ trợ hướng dẫn đấu nối và cấu hình miễn phí.
