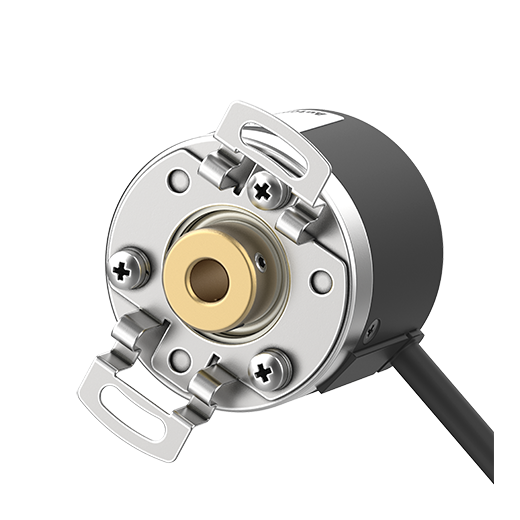

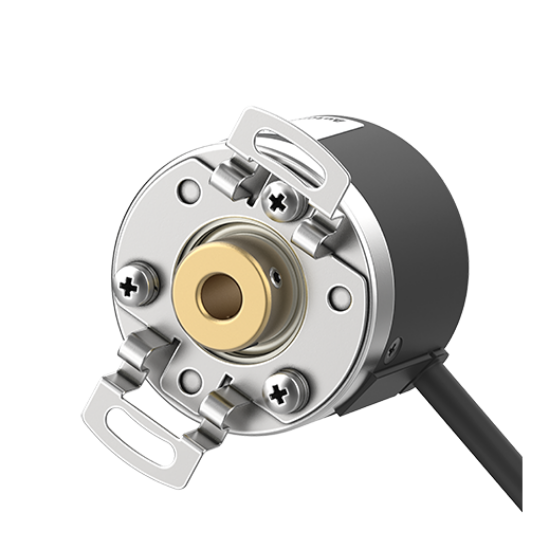

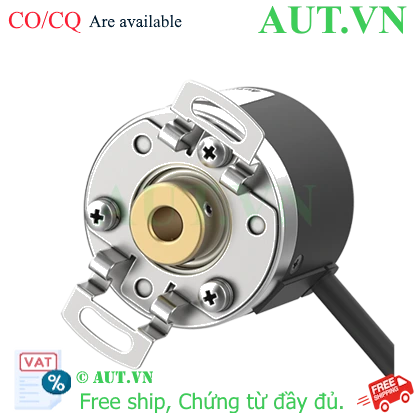

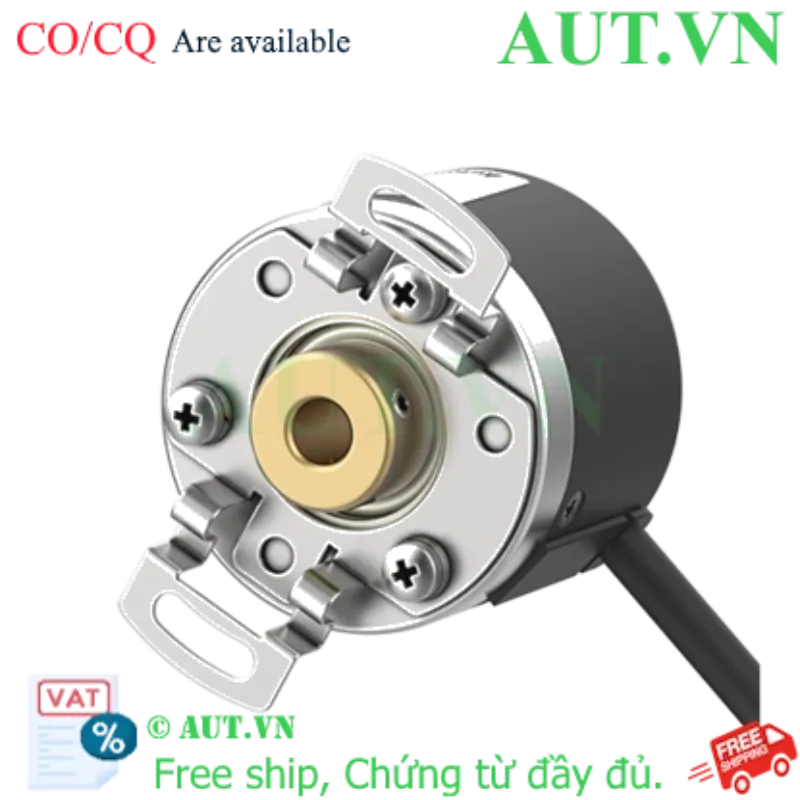

Encoder Autonics E40H8-23-3-T-24 là dòng Encoder quay tương đối (Incremental Rotary Encoder) cao cấp thuộc series E40 của hãng Autonics. Sản phẩm được thiết kế đặc biệt với độ phân giải 23 P/R – một thông số kỹ thuật chuyên biệt, giúp giải quyết bài toán đo lường cho các hệ thống truyền động có số răng hoặc puly đặc thù mà không cần phải thực hiện các phép tính chia tỷ lệ phức tạp trên PLC.
Với thiết kế trục rỗng Ø8mm, thiết bị cho phép lắp đặt xuyên qua trục máy, giúp loại bỏ hoàn toàn sai số do khớp nối cơ khí và tiết kiệm tối đa diện tích lắp đặt. Tại AUT VN, chúng tôi cung cấp dòng Encoder này nhằm mang đến giải pháp đo lường chính xác, ổn định và bền bỉ nhất cho dây chuyền sản xuất của bạn.
Điểm nổi bật của Encoder Autonics E40H8-23-3-T-24
- Độ phân giải 23 P/R chuẩn xác: Đáp ứng hoàn hảo cho các cơ cấu cơ khí có chu kỳ đặc biệt, giúp việc lập trình điều khiển trở nên đơn giản và trực quan hơn.
- Thiết kế Trục Rỗng (Hollow Shaft) Ø8mm: Lắp đặt trực tiếp lên trục, giảm thiểu rung chấn và không cần sử dụng thêm các linh kiện khớp nối trung gian.
- Công nghệ ngõ ra Totem pole: Cung cấp tín hiệu đẩy-kéo (push-pull) mạnh mẽ, đảm bảo truyền tải dữ liệu ổn định ở tốc độ cao và khả năng chống nhiễu vượt trội.
- Độ bền công nghiệp: Đạt tiêu chuẩn bảo vệ IP50, chịu được môi trường làm việc khắc nghiệt với dải nhiệt độ rộng từ -10 đến 70℃.
Bảng thông số kỹ thuật chi tiết
| Thông Số Kỹ Thuật E40H8-23-3-T-24 |
| Hãng sản xuất | Autonics (Hàn Quốc) |
| Model | E40H8-23-3-T-24 |
| Loại Encoder | Incremental Rotary Encoder (Quay tương đối) |
| Kiểu trục | Trục rỗng (Hollow shaft) Ø8mm |
| Độ phân giải | 23 P/R (xung/vòng) |
| Điện áp nguồn cấp | 12-24VDC ±5% |
| Kiểu ngõ ra | Totem pole |
| Pha ngõ ra | A, B, Z |
| Tần số đáp ứng tối đa | 300kHz |
| Tốc độ quay tối đa | 5,000 rpm |
| Mô-men khởi động | Max. 50gf.cm (0.0049N.m) |
| Kiểu kết nối | Cáp hướng tâm (Radial cable) |
| Cấp bảo vệ | IP50 |
| Nhiệt độ vận hành | -10 đến 70℃ |
Lợi ích khi sử dụng Encoder Autonics E40H8-23-3-T-24
- Tối ưu hóa độ chính xác: Kiểm soát chặt chẽ hành trình quay, giảm thiểu sai số trong các khâu đóng gói, cắt định vị, giúp giảm tỷ lệ phế phẩm.
- Kết nối tin cậy & dễ dàng: Ngõ ra Totem pole tương thích hoàn toàn với các dòng PLC phổ biến (Siemens, Mitsubishi, Omron...) mà không cần qua mạch đệm.
- Tiết kiệm chi phí & không gian: Thiết kế trục rỗng giúp lắp đặt nhanh, gọn, giảm thiểu phụ kiện cơ khí và chi phí bảo trì định kỳ.
- Độ bền vượt trội: Linh kiện cao cấp từ Hàn Quốc đảm bảo tuổi thọ dài, hạn chế tối đa tình trạng dừng máy đột ngột (down-time).
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Kiểm tra kỹ thuật: Xác nhận đường kính trục máy là Ø8mm và nguồn cấp trong dải 12-24VDC để đảm bảo an toàn cho thiết bị.
- Bước 2: Lắp đặt cơ khí: Luồn trục máy vào lỗ rỗng của Encoder. Sử dụng vít hãm hoặc vòng hãm để cố định chắc chắn, tránh hiện tượng trượt trục khi vận hành tốc độ cao.
- Bước 3: Đấu nối điện: Kết nối các dây pha tín hiệu (A, B, Z) và dây nguồn vào bộ điều khiển (PLC/Counter) theo sơ đồ chân (Pinout) của Autonics.
- Bước 4: Cấu hình & Vận hành: Thiết lập thông số 23 P/R trên bộ điều khiển. Chạy thử ở tốc độ thấp để kiểm tra chiều quay và tính chính xác của xung.
Sản phẩm sử dụng chung (isRelatedTo)
Để hệ thống vận hành hoàn hảo, E40H8-23-3-T-24 nên được kết hợp cùng:
- Bộ điều khiển PLC: Siemens S7-1200, Mitsubishi FX5U, Omron CP1H.
- Bộ đếm xung (Digital Counter) Autonics: Giám sát vị trí và tốc độ thời gian thực.
- Bộ nguồn DC 24V: Khuyến nghị dùng nguồn xung chất lượng cao (như MeanWell) để tránh nhiễu tín hiệu.
- Cáp chống nhiễu (Shielded Cable): Đảm bảo tín hiệu truyền đi xa không bị ảnh hưởng bởi từ trường.
Ứng dụng thực tế (Application)
- Công nghiệp đóng gói: Đo chiều dài màng phim, điều khiển dao cắt định vị chính xác.
- Hệ thống băng tải: Giám sát tốc độ và đếm sản phẩm trên dây chuyền.
- Ngành Dệt may: Đồng bộ hóa trục kim và trục kéo vải trong các máy dệt công nghiệp.
- Máy CNC & Robot: Xác định góc quay chính xác cho các khớp nối cơ khí.
Câu hỏi thường gặp (FAQ)
1. Encoder E40H8-23-3-T-24 là loại nào?
Đây là Encoder quay tương đối (Incremental), chuyên dùng để đo sự thay đổi vị trí và tốc độ thông qua các xung điện.
2. Tại sao tôi cần độ phân giải 23 P/R thay vì 100 hay 1000 P/R?
23 P/R là thông số chuyên dụng cho các hệ thống có bánh răng hoặc puly có 23 răng. Dùng đúng thông số giúp PLC tính toán chính xác 1 vòng quay mà không cần chia tỷ lệ phức tạp.
3. Ngõ ra Totem pole khác gì Open Collector?
Totem pole có tín hiệu mạnh hơn, tốc dụng đáp ứng nhanh hơn và không cần thêm điện trở kéo lên (pull-up resistor) ở đầu nhận.
4. Tôi có thể dùng nguồn 5VDC cho model này không?
Không. Model này yêu cầu nguồn cấp chuẩn 12-24VDC. Sử dụng nguồn 5V sẽ khiến thiết bị không hoạt động hoặc gây lỗi tín hiệu.
5. Trục rỗng 8mm có lợi ích gì?
Giúp lắp trực tiếp xuyên qua trục máy, tiết kiệm không gian và loại bỏ sai số do khớp nối cơ khí.
6. Tiêu chuẩn IP50 có chống nước không?
IP50 chỉ chống bụi cơ bản, không chống nước. Bạn nên lắp trong tủ điện hoặc nơi khô ráo.
7. Làm sao để kiểm tra Encoder còn hoạt động tốt không?
Kiểm tra xem trục có quay nhẹ nhàng không, và dùng đồng hồ đo xem có xung điện ra ở các pha A, B, Z khi quay không.
8. AUT VN có cung cấp đầy đủ CO, CQ không?
Có, AUT VN cam kết cung cấp đầy đủ chứng nhận xuất xứ (CO) và chất lượng (CQ) chính hãng.
9. Thời gian giao hàng như thế nào?
Giao hỏa tốc trong ngày tại TP.HCM và từ 2-3 ngày cho các tỉnh thành khác.
10. Tôi muốn dùng cho trục 10mm thì chọn model nào?
Bạn cần chọn model có ký hiệu trục rỗng là E40H10 thay vì E40H8.
11. Tần số đáp ứng 300kHz có ý nghĩa gì?
Nó cho phép Encoder gửi tới 300.000 xung mỗi giây, đáp ứng các ứng dụng quay tốc độ cao.
12. Chính sách bảo hành tại AUT VN?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Autonics, hỗ trợ kỹ thuật tận tình.
