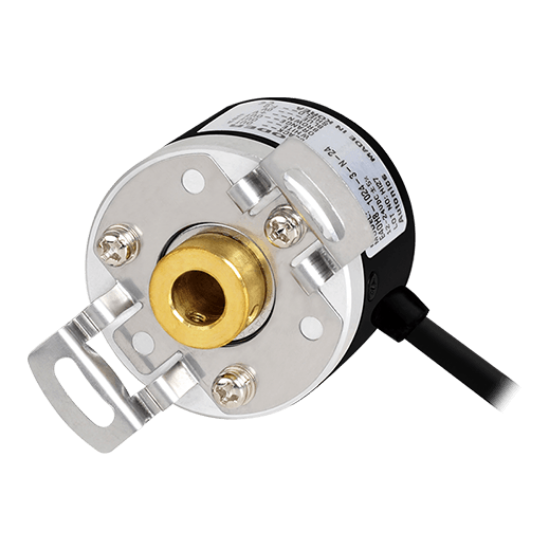

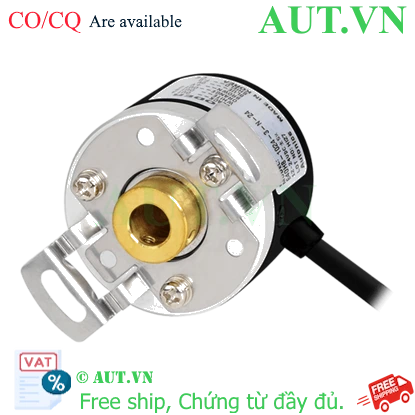

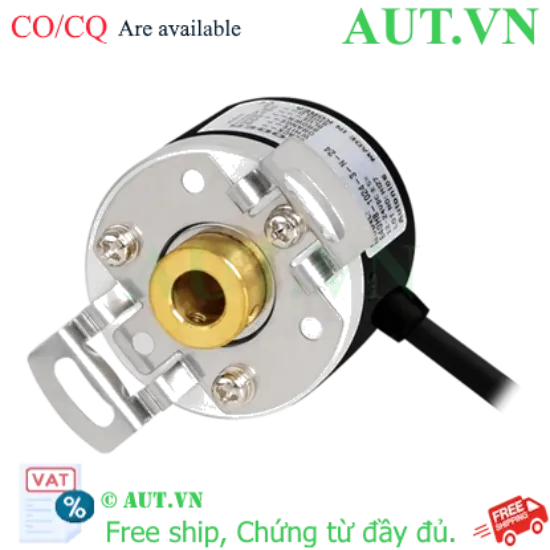

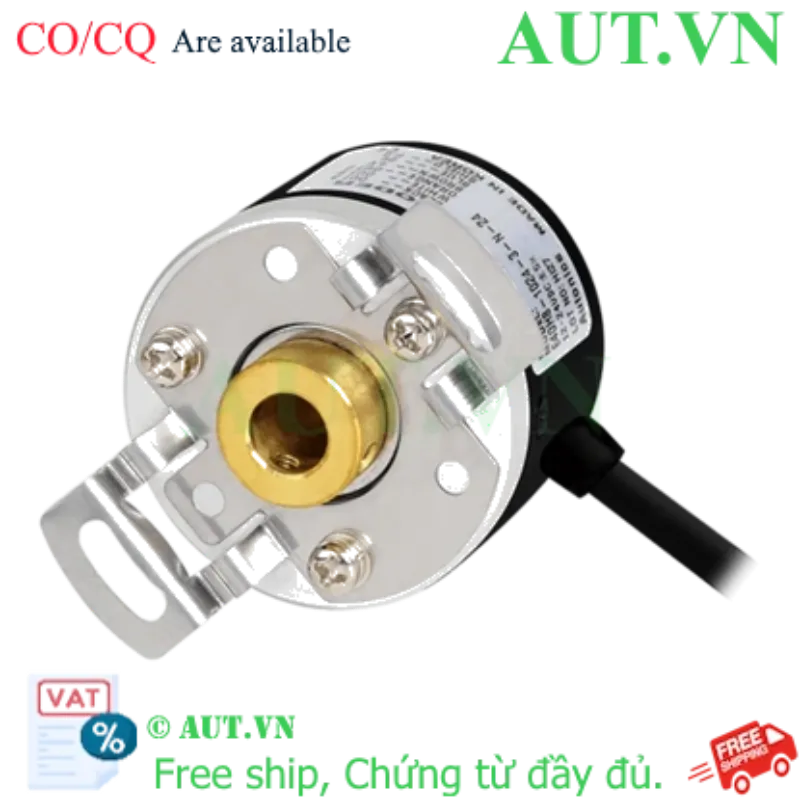

Encoder Autonics E40H8-360-6-L-24 | 360 Xung, Trục Rỗng Ø8mm, Line Driver Chống Nhiễu - AUT VN

Độ phân giải cao: 360 xung/vòng (P/R) cho phép định vị góc và kiểm soát tốc độ chính xác tuyệt đối.
Thiết kế trục rỗng: Kiểu Hollow Shaft Ø8mm giúp lắp đặt trực tiếp lên trục động cơ, tiết kiệm không gian và giảm rung lắc.
Ngõ ra Line Driver (TTL): Tín hiệu vi sai giúp triệt tiêu nhiễu điện từ (EMI), lý tưởng cho môi trường công nghiệp nặng.
Hiệu suất mạnh mẽ: Tần số đáp ứng 300kHz và tốc độ quay lên đến 5,000 rpm.
Nguồn cấp linh hoạt: Dải điện áp rộng 12-24VDC, vận hành ổn định trong mọi điều kiện.

nhà chế tạo: Autonics

SKU: E40H8-360-6-L-24

Tải xuống mẫu

Giá cũ: 3.924.300 ₫

Giá bán: 3.139.440 ₫

Giải Pháp Đo Lường Chính Xác Với Encoder Autonics E40H8-360-6-L-24

Trong các hệ thống tự động hóa và điều khiển chuyển động hiện đại, việc kiểm soát chính xác vị trí, tốc độ và hướng quay là yếu tố sống còn. Encoder Autonics E40H8-360-6-L-24 thuộc dòng E40H cao cấp, được thiết kế chuyên dụng để cung cấp phản hồi tín hiệu cực kỳ ổn định. Với công nghệ ngõ ra Line Driver (vi sai), thiết bị này có khả năng loại bỏ hoàn toàn các nhiễu điện từ thường gặp trong nhà máy, đảm bảo tín hiệu truyền về PLC luôn nguyên vẹn. Sản phẩm hiện đang được phân phối chính hãng bởi AUT VN, cam kết chất lượng hàng đầu và hỗ trợ kỹ thuật chuyên sâu.

Điểm Nổi Bật Của Encoder Autonics E40H8-360-6-L-24

Độ phân giải chuẩn xác: Với 360 xung/vòng, thiết bị cung cấp các bước chia nhỏ vòng quay, đáp ứng hoàn hảo các yêu cầu kiểm soát vị trí chi tiết.
Thiết kế trục rỗng (Hollow Shaft) Ø8mm: Đây là ưu điểm vượt trội giúp lắp đặt xuyên tâm qua trục máy, loại bỏ nhu cầu sử dụng khớp nối (coupling), từ đó giảm thiểu sai số cơ khí do độ lệch trục.
Công nghệ truyền dẫn Line Driver: Sử dụng các cặp tín hiệu đối xứng (A, A-, B, B-, Z, Z-) giúp tăng khả năng chống nhiễu và cho phép truyền tín hiệu đi xa mà không bị suy hao.
Tốc độ và tần số đáp ứng cao: Khả năng vận hành lên đến 5,000 rpm và tần số đáp ứng 300kHz giúp thiết bị không bị mất xung ngay cả khi máy vận hành ở tốc độ cực cao.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật	Chi tiết giá trị
Mã sản phẩm	E40H8-360-6-L-24
Thương hiệu	Autonics (Hàn Quốc)
Độ phân giải	360 P/R (Xung/vòng)
Kiểu trục	Trục rỗng (Hollow Shaft) đường kính Ø8mm
Kiểu ngõ ra (Output)	Line Driver (TTL)
Pha tín hiệu	A, A-, B, B-, Z, Z-
Điện áp nguồn cấp	12-24VDC (±5%)
Tần số đáp ứng tối đa	300kHz
Tốc độ quay tối đa	5,000 rpm
Mô-men khởi động tối đa	Max. 50gf.cm (0.0049N.m)
Tiêu chuẩn bảo vệ	IP50
Nhiệt độ vận hành	-10 đến 70℃
Độ ẩm cho phép	35 đến 85%RH
Trọng lượng	~120g

Nguồn tham khảo: Autonics Official Website

Lợi Ích Khi Đầu Tư Encoder Autonics E40H8-360-6-L-24

Tối ưu hóa độ chính xác: Loại bỏ các sai số tích lũy trong quá trình đo lường, giúp các hệ thống máy CNC, máy đóng gói hoạt động đồng nhất.
Tiết kiệm chi phí vận hành: Thiết kế trục rỗng giúp giảm tải trọng lên ổ bi và giảm ma sát, từ đó kéo dài tuổi thọ thiết bị và giảm tần suất bảo trì.
Lắp đặt linh hoạt và nhanh chóng: Không cần thêm các phụ kiện trung gian, giúp rút ngắn thời gian lắp đặt và triển khai hệ thống.
Hoạt động ổn định trong môi trường nhiễu: Ngõ ra Line Driver là giải pháp tối ưu cho các nhà máy có nhiều biến tần và động cơ công suất lớn.

Hướng Dẫn Lắp Đặt Và Vận Hành (How-to)

Bước 1: Kiểm tra nguồn điện: Sử dụng đồng hồ VOM để xác nhận nguồn cấp đầu vào nằm trong dải 12-24VDC.
Bước 2: Lắp đặt cơ khí: Luồn trục máy có đường kính Ø8mm qua tâm Encoder. Sử dụng vít hãm (set screw) để cố định chắc chắn, tránh hiện tượng trượt trục khi quay tốc độ cao.
Bước 3: Đấu nối tín hiệu: Kết nối các cặp dây vi sai (A với A-, B với B-, Z với Z-) vào bộ đếm hoặc PLC. Lưu ý: Sử dụng cáp bọc kim (shielded cable) để đạt hiệu quả chống nhiễu tốt nhất.
Bước 4: Kiểm tra vận hành: Cấp nguồn, kiểm tra pha quay của tín hiệu trên PLC và xác nhận số xung nhận được tương ứng với số vòng quay thực tế.

Sản Phẩm Sử Dụng Chung (isRelatedTo)

Để hệ thống vận hành hoàn hảo, bạn nên kết hợp Encoder E40H8-360-6-L-24 với:

Bộ đếm xung Autonics (Counter): Để hiển thị và xử lý số xung theo thời gian thực.
Bộ điều khiển PLC: (Siemens, Mitsubishi, Omron...) để nhận tín hiệu Line Driver và điều khiển logic.
Nguồn tổ ong 24VDC chất lượng cao: Cung cấp dòng điện sạch, ổn định cho cảm biến.
Cáp tín hiệu chống nhiễu chuyên dụng: Đảm bảo tính toàn vẹn của tín hiệu vi sai.

Ứng Dụng Thực Tế (PropertyValue)

Máy đóng gói tự động: Đo tốc độ cuộn màng và định vị vị trí cắt chính xác.
Hệ thống Robot công nghiệp: Phản hồi góc quay của các khớp trục.
Máy CNC & Cắt Laser: Giám sát chuyển động trục để đảm bảo độ chính xác gia công.
Băng tải thông minh: Đồng bộ hóa tốc độ giữa các module vận chuyển.

Câu Hỏi Thường Gặp (FAQ)

Q: Tôi có thể lắp Encoder này cho trục 6mm hoặc 10mm không?
A: Không, mã E40H8 được thiết kế chuẩn cho trục Ø8mm. Để dùng cho trục khác, bạn cần chọn mã E40H6 hoặc E40H10.
Q: Sự khác biệt lớn nhất giữa Line Driver và NPN/PNP là gì?
A: Line Driver sử dụng tín hiệu vi sai (differential) giúp triệt tiêu nhiễu cực tốt và truyền tín hiệu đi xa hơn so với các loại ngõ ra NPN/PNP thông thường.
Q: Thiết bị này có khả năng chống nước không?
A: Sản phẩm đạt chuẩn IP50 (chống bụi). Trong môi trường ẩm ướt hoặc có nước, bạn nên lắp đặt trong hộp bảo vệ hoặc tủ điện.
Q: Làm sao để biết hàng tại AUT VN là chính hãng?
A: Mọi sản phẩm tại AUT VN đều có đầy đủ tem mác, chứng chỉ CO/CQ từ nhà sản xuất Autonics Hàn Quốc.
Q: Chính sách bảo hành của AUT VN như thế nào?
A: Chúng tôi bảo hành chính hãng theo tiêu chuẩn Autonics và hỗ trợ kỹ thuật tận tình cho khách hàng.
Q: Tần số đáp ứng 300kHz có ý nghĩa gì trong thực tế?
A: Nó cho phép Encoder gửi tới 300,000 xung mỗi giây, phù hợp cho các ứng dụng cần tốc độ phản hồi cực nhanh.
Q: Tại sao tôi cần đấu cả dây A và A-?
A: Đó là nguyên lý của ngõ ra vi sai Line Driver. Việc đấu cả hai giúp loại bỏ các nhiễu điện từ cộng hưởng trên đường truyền.
Q: Nếu Encoder không ra xung, bước kiểm tra đầu tiên là gì?
A: Hãy kiểm tra nguồn cấp (12-24VDC) và đo thông mạch của các cặp dây tín hiệu.
Q: Pha Z (Zero phase) có tác dụng gì?
A: Pha Z xuất ra một xung duy nhất mỗi vòng quay, dùng để xác định điểm gốc (Home) cho máy.
Q: Thời gian giao hàng tại AUT VN là bao lâu?
A: Chúng tôi luôn sẵn kho số lượng lớn. Giao hàng hỏa tốc trong ngày tại nội thành và 2-3 ngày cho các tỉnh thành khác.
