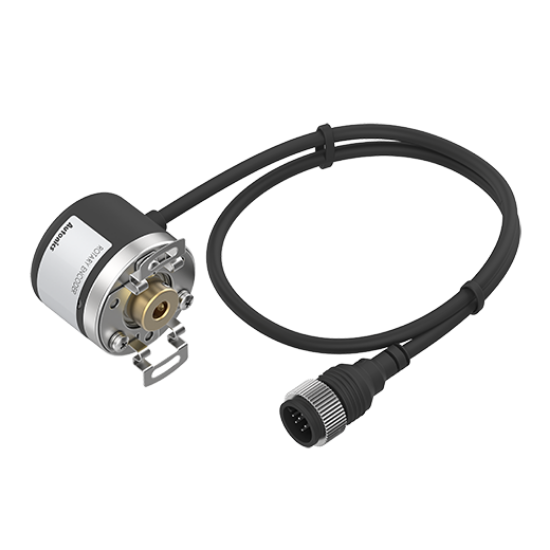

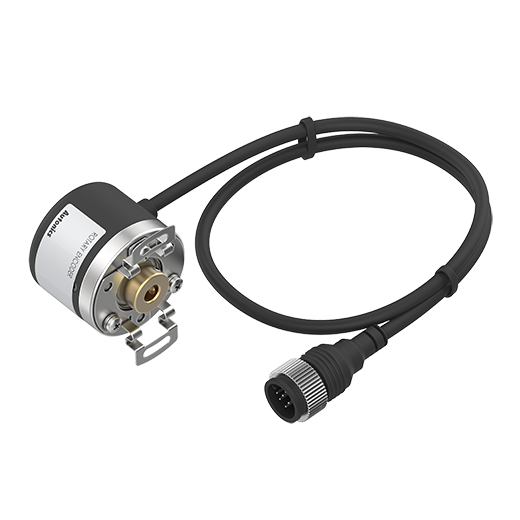

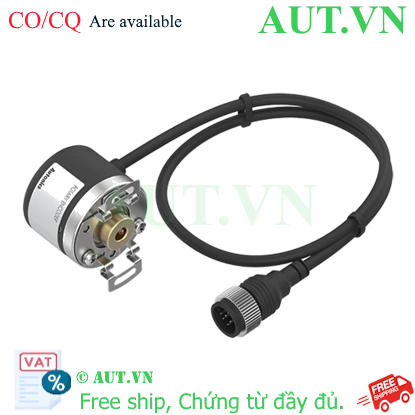

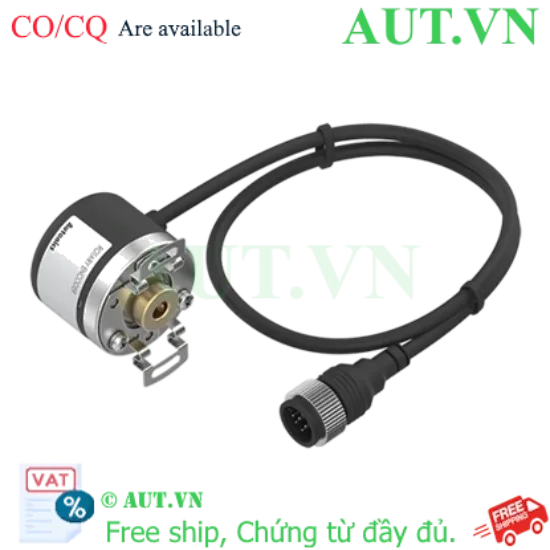

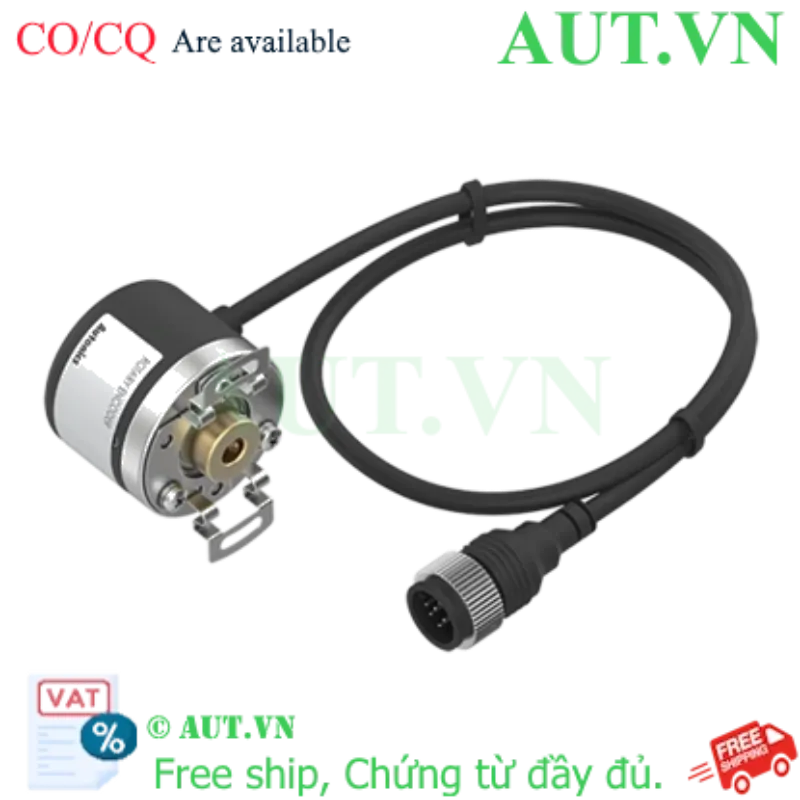

Giới thiệu Encoder Autonics E40H8-5000-6-L-5-C
Encoder Autonics E40H8-5000-6-L-5-C là dòng cảm biến xoay (Rotary Encoder) gia tăng cao cấp, được thiết kế để giải quyết bài toán kiểm soát chuyển động chính xác trong tự động hóa. Với độ phân giải lên đến 5000 xung/vòng và ngõ ra Line Driver (TTL), sản phẩm này là lựa chọn tối ưu cho các hệ thống yêu cầu tốc độ phản hồi nhanh và khả năng chống nhiễu vượt trội trong môi trường công nghiệp nặng.
Tại AUT VN, chúng tôi cung cấp dòng Encoder Autonics chính hãng, giúp doanh nghiệp nâng cao độ chính xác cho dây chuyền sản xuất và giảm thiểu tối đa sai số vận hành.
Điểm nổi bật của sản phẩm
- Độ chính xác tuyệt đối: Với 5000 xung mỗi vòng quay, thiết bị cung cấp phản hồi vị trí cực kỳ chi tiết, phù hợp cho các ứng dụng yêu cầu độ tinh xảo cao.
- Khả năng chống nhiễu vượt trội: Ngõ ra Line Driver cung cấp các cặp tín hiệu vi sai (A, /A, B, /B, Z, /Z), giúp triệt tiêu nhiễu điện từ (EMI) - điều mà các dòng Open Collector không làm được.
- Hiệu suất tốc độ cao: Đáp ứng tần số đáp ứng tối đa lên đến 300kHz, đảm bảo tín hiệu không bị mất mát khi máy vận hành ở tốc độ lớn.
- Độ bền cơ học cao: Thiết kế trục Ø8mm cứng cáp, kết hợp tiêu chuẩn IP50 giúp thiết bị hoạt động ổn định trước bụi bẩn công nghiệp.
Bảng thông số kỹ thuật chi tiết
Thông số kỹ thuật Encoder Autonics E40H8-5000-6-L-5-C
| Thương hiệu | Autonics |
|---|
| Model | E40H8-5000-6-L-5-C |
|---|
| Độ phân giải | 5000 P/R (Xung/vòng) |
|---|
| Đường kính trục | Ø8mm (Trục liền) |
|---|
| Điện áp nguồn | 5VDC ±5% |
|---|
| Ngõ ra điều khiển | Line Driver (TTL) |
|---|
| Pha tín hiệu | A, /A, B, /B, Z, /Z |
|---|
| Tần số đáp ứng tối đa | 300kHz |
|---|
| Mô-men khởi động | Max. 50gf.cm (0.0049N.m) |
|---|
| Cấp bảo vệ | IP50 |
|---|
| Nhiệt độ vận hành | -10 đến 70℃ |
|---|
| Kiểu kết nối | Giắc cắm xuyên tâm |
|---|
Lợi ích khi đầu tư Encoder Autonics E40H8
- Tối ưu năng suất: Giảm thời gian dừng máy do sai lệch vị trí, giúp dây chuyền vận hành liên tục và mượt mà.
- Tiết kiệm chi phí lâu dài: Độ tin cậy cao từ thương hiệu Autonics giúp giảm tần suất thay thế và bảo trì thiết bị.
- Dễ dàng tích hợp hệ thống: Tương thích hoàn hảo với các bộ đếm tốc độ cao (High-speed counter) của Siemens, Mitsubishi, Omron...
Hướng dẫn lắp đặt và vận hành (How-to)
- Chuẩn bị cơ khí: Sử dụng khớp nối mềm (Flexible Coupling) để nối trục Encoder với trục động cơ, đảm bảo hai trục thẳng hàng tuyệt đối để tránh rung lắc.
- Kết nối nguồn: Cấp nguồn 5VDC ổn định. Lưu ý sử dụng dây bọc kim (Shielded cable) để nối đất lớp bọc, hạn chế nhiễu.
- Đấu nối tín hiệu: Kết nối các cặp tín hiệu vi sai A, /A, B, /B, Z, /Z vào module đầu vào của PLC.
- Kiểm tra thực tế: Kiểm tra chiều quay trên màn hình PLC. Nếu ngược chiều mong muốn, hãy đảo vị trí dây pha A và pha B.
Sản phẩm liên quan (isRelatedTo)
- PLC High-speed Counter Module: Module xử lý tín hiệu xung tốc độ cao.
- Khớp nối mềm (Flexible Coupling): Phụ kiện chống lệch tâm trục.
- Bộ nguồn DC 5V công nghiệp: Đảm bảo nguồn cấp ổn định cho Encoder.
Ứng dụng thực tế (Application)
- Máy CNC & Máy cắt laser: Định vị chính xác tọa độ các trục X, Y, Z.
- Hệ thống băng tải thông minh: Kiểm soát tốc độ và đo lường chiều dài vật liệu.
- Robot công nghiệp: Phản hồi góc quay chính xác cho các khớp nối robot.
- Máy đóng gói tự động: Đồng bộ hóa tốc độ giữa các khâu sản xuất.
Câu hỏi thường gặp (FAQ)
1. Tại sao tôi nên chọn ngõ ra Line Driver thay vì Open Collector?
Ngõ ra Line Driver sử dụng tín hiệu vi sai giúp triệt tiêu nhiễu điện từ cực tốt, cho phép truyền tín hiệu đi xa và duy trì độ chính xác cao ngay cả trong môi trường có nhiều động cơ lớn.
2. Tôi có thể dùng nguồn 24V cho model này không?
Tuyệt đối không. Model E40H8-5000-6-L-5-C yêu cầu nguồn 5VDC. Sử dụng 24V sẽ làm hỏng thiết bị ngay lập tức.
3. Độ phân giải 5000 P/R có thực sự chính xác không?
Có, nó có nghĩa là trong một vòng quay 360 độ, thiết bị sẽ gửi về 5000 xung, cho phép kiểm soát chuyển động cực kỳ tinh vi.
4. Tiêu chuẩn IP50 có chống được nước không?
IP50 giúp chống bụi nhưng không chống nước. Bạn nên lắp đặt trong tủ điện hoặc môi trường khô ráo.
5. Làm sao để biết Encoder đang quay chiều nào?
Bạn có thể quan sát pha A và B trên PLC. Nếu muốn đảo chiều, chỉ cần tráo đổi dây tín hiệu A và B.
6. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ CO/CQ chính hãng từ Autonics để khách hàng yên tâm về nguồn gốc.
7. Sản phẩm này có bảo hành không?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics (thông thường là 12 tháng).
8. Tôi có thể thay thế Encoder hãng khác bằng model này không?
Hoàn toàn được nếu các thông số: Trục (8mm), Ngõ ra (Line Driver), Nguồn (5V) và Số xung (5000) trùng khớp.
9. Tại sao tín hiệu xung bị mất hoặc nhảy số?
Nguyên nhân thường do nguồn 5V không sạch hoặc cáp tín hiệu không có lớp bọc kim chống nhiễu.
10. AUT VN có hỗ trợ kỹ thuật sau bán hàng không?
Có, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ tư vấn đấu nối và cài đặt cho khách hàng.
