Sản phẩm có chống nước không?

Chuẩn IP50 chỉ chống bụi cơ bản, không chống nước. Nên lắp trong tủ điện hoặc có biện pháp che chắn.

Cách khắc phục hiện tượng nhiễu xung khi vận hành?

Sử dụng cáp bọc kim (shielded cable) cho tín hiệu và nối đất (grounding) đúng cách.

Pha Z (Index pulse) có tác dụng gì?

Pha Z chỉ phát 1 xung duy nhất mỗi vòng quay, dùng làm điểm mốc (Home) để thiết lập vị trí gốc.

Tốc độ 5000 RPM có thể chạy liên tục không?

Đây là tốc độ tối đa. Khuyến nghị vận hành ở mức 80-90% để đảm bảo tuổi thọ.

Tôi có thể thay thế Encoder hãng khác bằng model này không?

Được, miễn là sản phẩm thay thế có cùng thông số: Trục rỗng 10mm, 1024 xung và ngõ ra Totem pole.

Thời gian giao hàng của AUT VN là bao lâu?

Chúng tôi luôn sẵn hàng, giao hỏa tốc tại TP.HCM và giao nhanh toàn quốc từ 2-3 ngày làm việc.

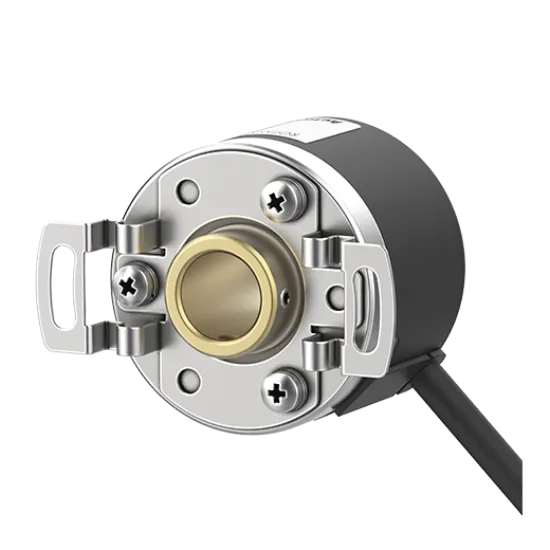

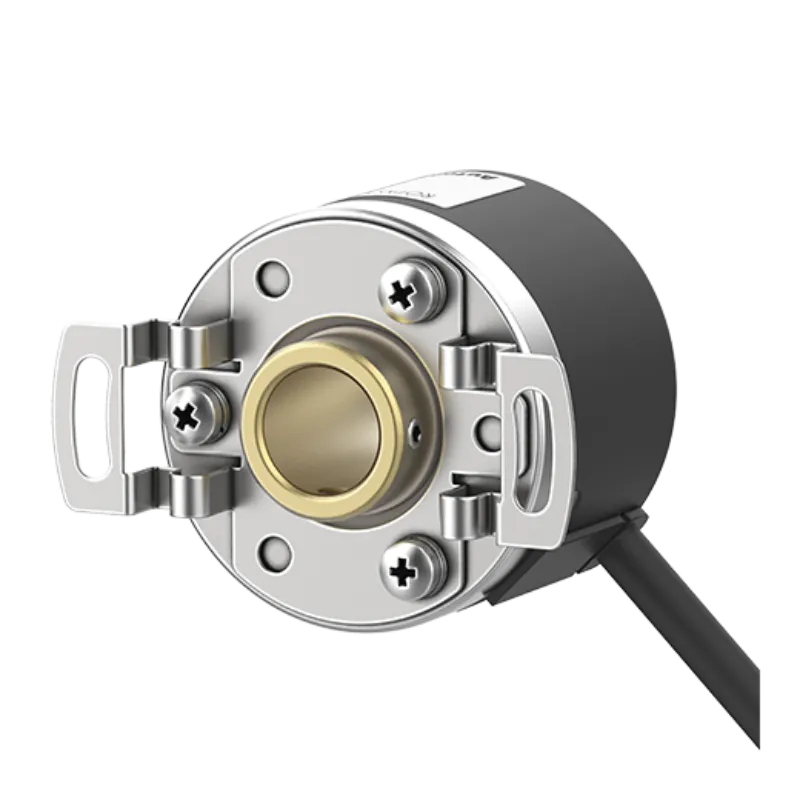

Encoder Autonics E40HB10-1024-3-T-24: Trục Rỗng 10mm, 1024 Xung, Ngõ Ra Totem Pole | AUT VN

Thiết kế Trục Rỗng 10mm: Lắp trực tiếp vào trục máy, loại bỏ khớp nối, triệt tiêu sai số cơ khí.
Độ phân giải cao 1024 PPR: Kiểm soát vị trí và tốc độ chính xác tuyệt đối trong tự động hóa.
Ngõ ra Totem Pole: Tín hiệu mạnh, chống nhiễu vượt trội, không cần điện trở kéo lên.
Vận hành bền bỉ: Tốc độ tối đa 5000 RPM, điện áp 12-24VDC, chuẩn bảo vệ IP50.
Hàng chính hãng tại AUT VN: Cam kết chất lượng, hỗ trợ kỹ thuật chuyên sâu 24/7.

nhà chế tạo: Autonics

SKU: E40HB10-1024-3-T-24

Tải xuống mẫu

Giá cũ: 2.736.950 ₫

Giá bán: 2.451.000 ₫

Giới thiệu Encoder Autonics E40HB10-1024-3-T-24 chính hãng

Bạn đang tìm kiếm một giải pháp đo lường vòng quay đạt độ chính xác cao mà không muốn đối mặt với những rắc rối của khớp nối cơ khí? Encoder Autonics E40HB10-1024-3-T-24 chính là câu trả lời hoàn hảo. Đây là dòng Encoder tương đối (Incremental Encoder) cao cấp, được thiết kế chuyên dụng cho các hệ thống điều khiển chuyển động đòi hỏi sự ổn định và chính xác khắt khe.

Điểm khác biệt lớn nhất của model này nằm ở thiết kế trục rỗng (Hollow Shaft) đường kính 10mm. Thay vì phải dùng thêm khớp nối (coupling) gây tốn kém và dễ phát sinh sai số do độ rơ, bạn có thể xỏ trực tiếp trục động cơ vào Encoder. Điều này không chỉ giúp tối ưu không gian lắp đặt mà còn giúp hệ thống vận hành mượt mà, giảm thiểu tối đa rung động và sai số vị trí.

Tại AUT VN, chúng tôi cung cấp dòng sản phẩm Autonics chính hãng, đảm bảo đáp ứng tốt nhất các tiêu chuẩn công nghiệp hiện đại, giúp doanh nghiệp của bạn nâng cao năng suất và giảm thiểu thời gian dừng máy.

Điểm nổi bật vượt trội của Encoder Autonics E40HB

Độ phân giải cực chuẩn 1024 P/R: Với 1024 xung mỗi vòng, thiết bị cung cấp dữ liệu phản hồi cực kỳ chi tiết, cho phép PLC điều khiển vị trí dừng và tốc độ một cách chính xác đến từng micro-step.
Công nghệ ngõ ra Totem Pole mạnh mẽ: Khác với các dòng Open Collector thông thường, ngõ ra Totem Pole có khả năng tự đẩy và kéo tín hiệu (active drive). Điều này giúp tín hiệu truyền đi xa hơn, mạnh hơn và đặc biệt là khả năng chống nhiễu điện từ cực tốt trong môi trường nhà máy.
Khả năng chịu tải và tốc độ cao: Với tốc độ vận hành lên đến 5000 RPM, sản phẩm đáp ứng tốt các ứng dụng motor tốc độ cao.
Thiết kế tinh gọn & Tiết kiệm: Việc loại bỏ khớp nối không chỉ giúp giảm chi phí vật tư mà còn giúp quá trình bảo trì, thay thế trở nên nhanh chóng và dễ dàng hơn bao giờ hết.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	E40HB10-1024-3-T-24
Loại Encoder	Incremental Encoder (Encoder tương đối)
Kiểu trục	Trục rỗng (Hollow Shaft) - Phi 10mm
Độ phân giải	1024 xung/vòng (PPR)
Kiểu ngõ ra	Totem pole
Điện áp nguồn cấp	12-24VDC ±5%
Pha ngõ ra	A, B, Z (Pha Z dùng để xác định điểm Home)
Tần số đáp ứng	300kHz
Tốc độ quay tối đa	5,000 vòng/phút (RPM)
Cấp bảo vệ	IP50 (Chống bụi)
Nhiệt độ vận hành	-10 ~ 50°C

Nguồn tham khảo: Autonics Official Website.

Lợi ích thực tế khi đầu tư Encoder Autonics E40HB10

Tối ưu hóa chi phí: Giảm chi phí mua khớp nối và giảm chi phí nhân công bảo trì định kỳ.
Nâng cao chất lượng sản phẩm: Kiểm soát tốc độ và vị trí chính xác giúp giảm tỷ lệ hàng lỗi (NG) trong các dây chuyền tự động.
Hoạt động ổn định trong môi trường nhiễu: Ngõ ra Totem Pole giúp hệ thống điều khiển không bị "nhảy xung" do nhiễu điện từ từ biến tần hoặc động cơ lớn.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Kiểm tra kỹ thuật: Đảm bảo trục máy có đường kính đúng 10mm. Vệ sinh sạch sẽ bề mặt trục để đảm bảo độ bám tốt nhất.
Bước 2 - Lắp đặt cơ khí: Đưa trục động cơ vào lòng trục rỗng của Encoder. Sử dụng vít định vị để siết chặt, đảm bảo Encoder đồng tâm tuyệt đối với trục máy.
Bước 3 - Đấu nối điện: Kết nối nguồn điện 12-24VDC vào các chân nguồn. Kết nối các dây tín hiệu pha A, B, Z vào các đầu vào tốc độ cao (High-Speed Counter) của PLC.
Bước 4 - Cấu hình phần mềm: Trên bộ điều khiển (PLC/Counter), thiết lập tham số độ phân giải là 1024 xung/vòng để tính toán đúng quãng đường/tốc độ.
Bước 5 - Kiểm tra vận hành: Chạy thử ở tốc độ thấp, kiểm tra chiều quay và tính chính xác của các xung trước khi đưa vào sản xuất chính thức.

Sản phẩm thường được sử dụng cùng với (isRelatedTo)

Để xây dựng một hệ thống điều khiển vòng kín (Closed-loop) hoàn chỉnh, bạn nên kết hợp Encoder này với:

PLC Công nghiệp: Siemens S7-1200, Mitsubishi FX5U, Omron... để xử lý xung tốc độ cao.
Bộ đếm xung Autonics: Dùng để hiển thị giá trị xung trực tiếp tại máy.
Biến tần (Inverter): Điều khiển tốc độ động cơ dựa trên phản hồi từ Encoder.
Bộ nguồn DC 24V: Đảm bảo nguồn cấp sạch, ổn định cho cảm biến.

Ứng dụng thực tế (Application)

Encoder Autonics E40HB10-1024-3-T-24 được ứng dụng rộng rãi trong:

Máy đóng gói & Bao bì: Định vị chính xác điểm cắt, dán nhãn và đo chiều dài màng.
Hệ thống băng tải thông minh: Đo quãng đường và tốc độ di chuyển của vật phẩm.
Cánh tay Robot & Máy CNC: Kiểm soát chính xác góc quay của các khớp nối trục rỗng.
Máy dệt, máy in công nghiệp: Đồng bộ tốc độ giữa các trục cuốn để đảm bảo chất lượng đồng nhất.

Câu hỏi thường gặp (FAQ)

1. Encoder trục rỗng 10mm có ưu điểm gì so với trục đặc?
Ưu điểm lớn nhất là lắp đặt trực tiếp lên trục máy mà không cần khớp nối, giúp hệ thống gọn gàng hơn và loại bỏ sai số do độ rơ cơ khí của khớp nối gây ra.

2. Ý nghĩa của thông số 1024 xung/vòng (PPR) là gì?
Nghĩa là khi trục quay đúng 1 vòng, Encoder phát ra 1024 xung. Chỉ số này càng cao thì độ phân giải càng lớn, giúp đo vị trí cực kỳ chính xác.

3. Ngõ ra Totem pole khác gì với Open Collector?
Totem pole có khả năng tự đẩy và kéo tín hiệu mạnh mẽ, giúp truyền tín hiệu xa hơn, chống nhiễu tốt hơn và không cần dùng thêm điện trở kéo lên (pull-up resistor).

4. Tôi có thể cấp nguồn 12V cho sản phẩm này không?
Có, sản phẩm hỗ trợ dải điện áp linh hoạt từ 12VDC đến 24VDC (sai số cho phép ±5%).

5. Làm sao để xác định chiều quay thuận hay nghịch?
Dựa vào thứ tự pha tín hiệu: Nếu pha A dẫn trước pha B là quay thuận, ngược lại là quay nghịch. Bạn có thể dễ dàng điều chỉnh điều này trong lập trình PLC.

6. Sản phẩm này có khả năng chống nước không?
Sản phẩm đạt chuẩn IP50 (chống bụi cơ bản), không có khả năng chống nước. Bạn nên lắp đặt trong tủ điện hoặc môi trường khô ráo.

7. Cách xử lý khi tín hiệu bị nhiễu xung?
Hãy sử dụng cáp bọc kim (shielded cable) và đảm bảo nối đất (grounding) đúng kỹ thuật, tránh đi dây tín hiệu quá gần dây nguồn động cơ.

8. Pha Z (Index pulse) dùng để làm gì?
Pha Z sẽ phát ra 1 xung duy nhất trong mỗi vòng quay, được dùng để thiết lập điểm gốc (Home) cho hệ thống tự động.

9. Tốc độ tối đa 5000 RPM có thể chạy liên tục không?
Đây là giới hạn tối đa. Để đảm bảo tuổi thọ cao nhất cho thiết bị, AUT VN khuyến nghị vận hành ở mức 80-90% tốc độ tối đa.

10. AUT VN có hỗ trợ kỹ thuật đấu nối không?
Chắc chắn rồi! Đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ sơ đồ đấu nối và hướng dẫn cấu hình PLC cho khách hàng.

11. Tôi muốn thay thế một Encoder hãng khác bằng model này được không?
Được, nếu bạn đảm bảo các thông số tương đương: Trục rỗng 10mm, độ phân giải 1024 xung và ngõ ra Totem pole.

12. Thời gian giao hàng tại Việt Nam như thế nào?
AUT VN luôn có sẵn hàng. Chúng tôi giao hàng hỏa tốc tại TP.HCM và giao nhanh toàn quốc từ 2-3 ngày làm việc.
