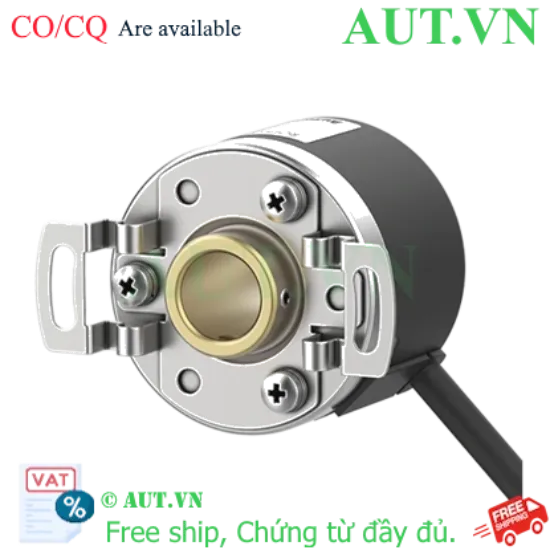

Encoder Autonics E40HB12-1024-3-T-24 Trục Rỗng 12mm, 1024 P/R, Ngõ Ra Totem Pole | AUT VN

Độ phân giải cực cao: 1024 xung/vòng (P/R) giúp kiểm soát vị trí và tốc độ chính xác tuyệt đối.
Thiết kế trục rỗng Ø12mm: Lắp trực tiếp vào trục động cơ, loại bỏ khớp nối, giảm rung lắc và tiết kiệm không gian.
Ngõ ra Totem Pole mạnh mẽ: Tín hiệu ổn định, chống nhiễu tốt, tương thích hoàn hảo với các dòng PLC Siemens, Mitsubishi, Omron.
Hoạt động bền bỉ: Nguồn 12-24VDC, chuẩn bảo vệ IP50, đáp ứng tiêu chuẩn khắt khe trong nhà máy.
Cam kết chính hãng: Sản phẩm Autonics Hàn Quốc chính ngạch, đầy đủ CO/CQ từ AUT VN.

nhà chế tạo: Autonics

SKU: E40HB12-1024-3-T-24

Giá cũ: 2.736.950 ₫

Giá bán: 2.451.000 ₫

Giới thiệu Encoder Autonics E40HB12-1024-3-T-24 - Giải pháp đo lường chính xác cao

Trong các hệ thống tự động hóa hiện đại, việc kiểm soát chính xác chuyển động quay là yếu tố sống còn để đảm bảo chất lượng sản phẩm. Encoder Autonics E40HB12-1024-3-T-24 thuộc dòng E40HB cao cấp, được thiết kế chuyên dụng để chuyển đổi chuyển động cơ học thành tín hiệu số với độ tin cậy vượt trội. Với thiết kế trục rỗng thông minh, sản phẩm này là lựa chọn hàng đầu cho các kỹ sư muốn tối ưu hóa hệ thống truyền động. Khi mua hàng tại AUT VN, quý khách hàng được đảm bảo hàng chính hãng Autonics Hàn Quốc với đầy đủ chứng chỉ CO/CQ.

Điểm nổi bật của Encoder Autonics E40HB12-1024-3-T-24

Thiết kế trục rỗng (Hollow Shaft) tối ưu: Với đường kính Ø12mm dạng rỗng mù (Blind hollow shaft), thiết bị cho phép luồn trực tiếp qua trục động cơ. Điều này giúp loại bỏ hoàn toàn nhu cầu sử dụng khớp nối (coupling), giảm thiểu sai số do lệch tâm và hạn chế tối đa rung động cơ khí.
Độ phân giải 1024 xung/vòng: Cung cấp phản hồi vị trí chi tiết, cho phép hệ thống điều khiển nhận diện chính xác từng góc quay nhỏ nhất, đảm bảo độ ổn định cho quy trình sản xuất.
Công nghệ ngõ ra Totem Pole: Khác với ngõ ra Open Collector thông thường, ngõ ra Totem Pole (đẩy-kéo) cung cấp dòng tín hiệu mạnh mẽ hơn, tốc độ đáp ứng nhanh và khả năng chống nhiễu cực tốt, rất phù hợp cho các ứng dụng High-Speed Counter trên PLC.
Độ bền công nghiệp: Vỏ máy chắc chắn, đạt chuẩn IP50, vận hành ổn định trong dải điện áp rộng 12-24VDC, giúp kéo dài tuổi thọ thiết bị trong môi trường sản xuất khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thương hiệu	Autonics (Hàn Quốc)
Mã sản phẩm	E40HB12-1024-3-T-24
Loại trục	Trục rỗng mù (Blind hollow shaft) Ø12mm
Đường kính thân	Ø40mm
Độ phân giải	1024 xung/vòng (P/R)
Pha ngõ ra	A, B, Z (Xung pha A, B và xung Zero)
Kiểu ngõ ra	Totem Pole (Đẩy kéo)
Điện áp nguồn	12-24VDC ±5%
Tần số đáp ứng tối đa	300 kHz
Thời gian đáp ứng	Tối đa 1 µs (Rise/Fall)
Kiểu kết nối	Cáp đi liền thân (2m)
Tiêu chuẩn bảo vệ	IP50

Nguồn tra cứu dữ liệu: Autonics Official Website

Lợi ích khi đầu tư Encoder Autonics E40HB

Nâng cao năng suất: Lắp đặt nhanh chóng, không cần căn chỉnh khớp nối phức tạp, giảm thời gian dừng máy (downtime).
Đảm bảo chất lượng: Kiểm soát vị trí cực kỳ chính xác giúp giảm tỷ lệ phế phẩm trong các dây chuyền đóng gói, in ấn.
Tiết kiệm chi phí: Loại bỏ chi phí mua thêm khớp nối mềm và giảm rủi ro hỏng hóc do rung động cơ khí.

Hướng dẫn lắp đặt và đấu nối (How-to)

Để Encoder Autonics E40HB12-1024-3-T-24 hoạt động hiệu quả nhất, quý khách vui lòng thực hiện theo các bước sau:

Chuẩn bị trục: Vệ sinh sạch sẽ trục động cơ Ø12mm. Đảm bảo trục thẳng và không bị mòn để encoder lắp khít nhất.
Lắp đặt cơ khí: Đưa encoder vào trục động cơ, đảm bảo tính đồng tâm. Sử dụng vít định vị để siết chặt thiết bị, tránh siết quá lực gây biến dạng thân máy.
Đấu nối điện: Thực hiện đấu nối theo sơ đồ dây (ngắt nguồn trước khi đấu):
- Dây Nâu (Brown): Nguồn VCC (12-24VDC)
- Dây Xanh dương (Blue): Nguồn GND (0V)
- Dây Đen (Black): Tín hiệu Pha A
- Dây Trắng (White): Tín hiệu Pha B
- Dây Cam (Orange): Tín hiệu Pha Z (Xung Zero)
Kiểm tra: Cấp nguồn và dùng máy đo xung hoặc PLC để kiểm tra tín hiệu đầu ra có đạt 1024 xung/vòng hay không.

Sản phẩm sử dụng chung và thiết bị tương thích

Để hệ thống vận hành đồng bộ, E40HB12-1024-3-T-24 thường được kết hợp với:

Bộ đếm tốc độ: Autonics CT6M, CX6S.
Bộ điều khiển PLC: Siemens S7-1200/1500, Mitsubishi FX5U, Delta, Omron.
Hệ thống truyền động: Biến tần (Inverter) hoặc Servo Driver.

Ứng dụng thực tế của sản phẩm

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:

Ngành bao bì & In ấn: Máy dán nhãn, máy cắt màng co, máy cuộn giấy tự động.
Hệ thống logistics: Băng tải phân loại, hệ thống kho thông minh (AGV).
Công nghiệp chế tạo: Máy CNC, robot công nghiệp, máy phay/tiện tự động.

Câu hỏi thường gặp (FAQ)

1. Ưu điểm của trục rỗng so với trục đặc là gì?
Trục rỗng cho phép lắp trực tiếp vào trục động cơ, giúp tiết kiệm không gian và loại bỏ khớp nối, từ đó giảm rung lắc và sai số cơ khí.

2. Độ phân giải 1024 P/R có ý nghĩa gì?
Nghĩa là mỗi vòng quay của trục sẽ tạo ra 1024 xung điện, cho phép hệ thống điều khiển đo lường vị trí cực kỳ chi tiết.

3. Ngõ ra Totem Pole có gì khác biệt so với Open Collector?
Totem Pole cung cấp tín hiệu mạnh hơn, tốc độ đáp ứng nhanh hơn và không cần điện trở kéo lên, giúp truyền tín hiệu đi xa mà không bị nhiễu.

4. Tôi có thể dùng nguồn 12V cho Encoder này không?
Có, thiết bị hỗ trợ dải điện áp linh hoạt từ 12VDC đến 24VDC.

5. Tiêu chuẩn IP50 có chống được nước không?
Không, IP50 chỉ giúp chống bụi. Nếu dùng trong môi trường ẩm ướt hoặc có nước, bạn cần lắp trong tủ bảo vệ.

6. Làm sao để biết hàng tôi mua tại AUT VN là chính hãng?
Mọi sản phẩm tại AUT VN đều đi kèm đầy đủ chứng chỉ CO/CQ và tem mác chính hãng Autonics Hàn Quốc.

7. Dây cáp của sản phẩm dài bao nhiêu?
Sản phẩm đi kèm cáp đúc sẵn dài 2 mét, rất chắc chắn và chống nhiễu tốt.

8. Tại sao tôi cấp nguồn nhưng PLC không nhận xung?
Bạn cần kiểm tra lại sơ đồ đấu nối (đặc biệt là cực tính nguồn) và kiểm tra xem trục có bị kẹt về mặt cơ khí hay không.

9. Encoder này có dùng cho PLC Siemens được không?
Hoàn toàn được, ngõ ra Totem Pole tương thích rất tốt với các module High-Speed Counter của Siemens.

10. AUT VN có hỗ trợ kỹ thuật sau bán hàng không?
Có, AUT VN luôn sẵn sàng hỗ trợ tư vấn kỹ thuật và sơ đồ đấu nối cho khách hàng.
