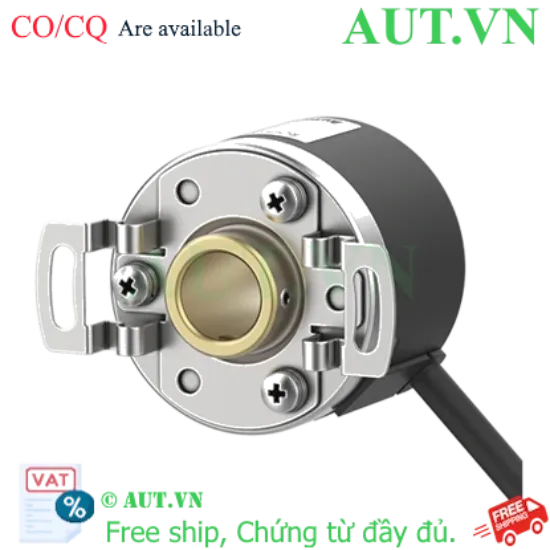

Trong các hệ thống tự động hóa đòi hỏi sự tinh vi, việc kiểm soát chính xác vị trí và tốc độ là yếu tố sống còn. Encoder Autonics E40HB6-1500-3-T-24 là dòng cảm biến Encoder tương đối (Incremental Encoder) cao cấp, chuyên dùng để chuyển đổi chuyển động quay thành các xung điện siêu chuẩn xác. Với độ phân giải lên đến 1500 P/R và công nghệ ngõ ra Totem Pole mạnh mẽ, sản phẩm này là lựa chọn tối ưu cho các kỹ sư cần sự ổn định và độ tin cậy trong môi trường sản xuất khắc nghiệt. Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo chất lượng và hỗ trợ kỹ thuật chuyên sâu.
Điểm nổi bật của sản phẩm
- Độ phân giải siêu cao: Với 1500 xung trên mỗi vòng quay, thiết bị cung cấp dữ liệu phản hồi chi tiết, giúp hệ thống điều khiển vận hành mượt mà và chính xác đến từng micro-mét.
- Ngõ ra Totem Pole ưu việt: Khác với dòng Open Collector thông thường, ngõ ra Totem Pole cung cấp mức tín hiệu cao và thấp chủ động, giúp tốc độ đáp ứng cực nhanh và khả năng chống nhiễu vượt trội, dễ dàng tương thích với các bộ điều khiển PLC tốc độ cao.
- Thiết kế trục mù (Blind shaft) Ø6mm: Giúp việc lắp đặt linh hoạt hơn thông qua các khớp nối (coupling), giảm thiểu tối đa tác động trực tiếp của lực lên trục cảm biến, từ đó kéo dài tuổi thọ thiết bị.
- Khả năng đáp ứng tần số lớn: Tần số tối đa lên đến 300kHz cho phép thiết bị hoạt động ổn định ngay cả khi hệ thống vận hành ở tốc độ vòng quay cao mà không bị mất xung.
Bảng thông số kỹ thuật chi tiết
Thông số kỹ thuật Encoder Autonics E40HB6-1500-3-T-24
| Đường kính trục |
Ø6mm (Loại trục mù - Blind shaft) |
| Độ phân giải |
1500 P/R (Xung/vòng) |
| Nguồn cấp điện |
12-24VDC ⎓ ±5% |
| Pha ngõ ra |
A, B, Z |
| Kiểu ngõ ra |
Totem Pole |
| Tần số đáp ứng tối đa |
300kHz |
| Tốc độ quay tối đa |
5000 rpm |
| Cấp bảo vệ |
IP50 |
| Nhiệt độ vận hành |
-10 đến 70℃ |
| Kiểu kết nối |
Cáp hướng tâm (Radial Cable) |
Lợi ích khi đầu tư sản phẩm
- Tối ưu hóa quy trình sản xuất: Giảm thiểu sai số định vị, giúp kiểm soát chặt chẽ chất lượng sản phẩm đầu ra và giảm tỷ lệ hàng lỗi.
- Độ bền công nghiệp cao: Được chế tạo từ vật liệu cao cấp, thiết bị chịu được rung động và môi trường làm việc khắc nghiệt trong nhà máy.
- Tiết kiệm chi phí vận hành: Khả năng chống nhiễu mạnh giúp hạn chế sự cố tín hiệu, giảm thiểu thời gian dừng máy (downtime) để bảo trì hoặc sửa chữa.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Chuẩn bị cơ khí: Sử dụng khớp nối (coupling) phù hợp với trục Ø6mm. Đảm bảo trục động cơ và trục encoder phải đồng tâm tuyệt đối để tránh rung lắc gây hư hỏng vòng bi.
- Bước 2: Đấu nối điện: Kết nối dây theo sơ đồ chân (A, B, Z, VCC, GND). Sử dụng nguồn DC 12-24V ổn định và đảm bảo dây tiếp địa để tối ưu hóa khả năng chống nhiễu.
- Bước 3: Cấu hình bộ điều khiển: Thiết lập tham số trên PLC/Bộ đếm xung là loại ngõ ra Totem Pole và cài đặt giá trị số xung tương ứng là 1500 P/R.
- Bước 4: Kiểm tra vận hành: Chạy thử ở tốc độ thấp, kiểm tra pha A và B để xác định chiều quay chính xác trước khi đưa vào vận hành thực tế toàn công suất.
Sản phẩm sử dụng chung (isRelatedTo)
Để hệ thống hoạt động đồng bộ và đạt hiệu quả cao nhất, bạn nên kết hợp với:
- Bộ điều khiển lập trình PLC (Siemens, Mitsubishi, Omron...).
- Bộ hiển thị tốc độ/xung kỹ thuật số chuyên dụng.
- Khớp nối mềm truyền động trục 6mm chất lượng cao.
- Bộ nguồn DC 24V công nghiệp ổn định.
Ứng dụng thực tế (Application)
- Ngành đóng gói: Kiểm soát chính xác chiều dài màng bao bì và vị trí cắt sản phẩm tự động.
- Ngành dệt may: Theo dõi tốc độ trục quay và đo độ dài vải một cách chuẩn xác.
- Robot & Máy CNC: Cung cấp phản hồi vị trí chính xác cho các trục chuyển động của cánh tay robot hoặc máy phay CNC.
- Hệ thống băng tải: Đồng bộ hóa tốc độ giữa các đoạn băng chuyền trong dây chuyền sản xuất liên tục.
Câu hỏi thường gặp (FAQ)
1. Encoder này là loại Incremental hay Absolute?
Đây là loại Incremental Encoder (Encoder tương đối), trả về các xung dựa trên sự thay đổi của vị trí quay so với điểm gốc.
2. Ngõ ra Totem Pole có ưu điểm gì so với Open Collector?
Ngõ ra Totem Pole cung cấp mức tín hiệu cao (High) và thấp (Low) chủ động, giúp tốc độ phản hồi cực nhanh và khả năng chống nhiễu tốt hơn hẳn Open Collector.
3. Tôi có thể dùng nguồn 24V trực tiếp cho thiết bị không?
Hoàn toàn được. Dải nguồn hoạt động cho phép thiết bị vận hành ổn định trong khoảng từ 12V đến 24VDC.
4. Trục mù (Blind shaft) là gì và cách lắp đặt như thế nào?
Trục mù là loại trục không có rãnh then hay lỗ vít. Bạn cần lắp đặt bằng cách sử dụng các loại khớp nối kẹp (clamping coupling) để giữ chặt trục.
5. Chỉ số IP50 có chống nước không?
Chỉ số IP50 giúp bảo vệ thiết bị khỏi bụi bẩn nhưng không có khả năng chống nước. Bạn nên lắp trong tủ điện hoặc môi trường khô ráo.
6. Độ phân giải 1500 P/R có ý nghĩa gì trong thực tế?
Nghĩa là trong mỗi vòng quay 360 độ, encoder sẽ phát ra 1500 xung điện, giúp bộ điều khiển tính toán vị trí cực kỳ chi tiết.
7. Tần số 300kHz có ảnh hưởng gì đến tốc độ máy không?
Đây là giới hạn tần số xung tối đa. Nếu tốc độ quay vượt quá mức này, encoder có thể không gửi kịp xung, gây sai lệch dữ liệu.
8. Làm sao để đảo chiều quay của encoder?
Bạn có thể đảo chiều quay của động cơ hoặc đảo vị trí dây pha A và pha B trong phần cấu hình phần mềm PLC.
9. Sản phẩm có được bảo hành chính hãng không?
Có, tất cả sản phẩm mua tại AUT VN đều được bảo hành chính hãng Autonics theo tiêu chuẩn nhà sản xuất.
10. Mua hàng tại AUT VN có đầy đủ giấy tờ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ hóa đơn VAT và chứng chỉ CO/CQ chính hãng để khách hàng yên tâm về nguồn gốc.
