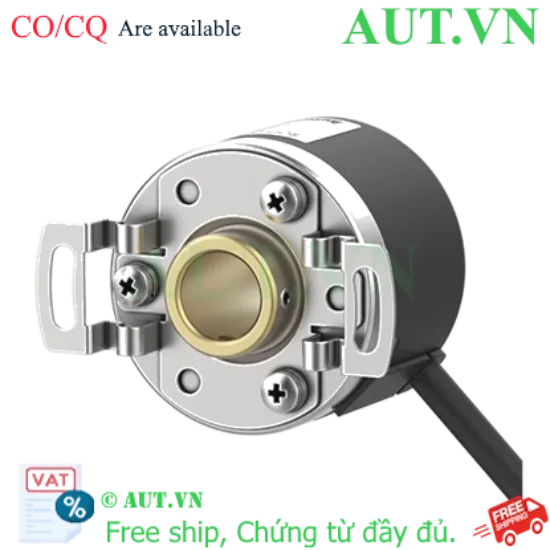

Giới thiệu Encoder Autonics E40HB6-1800-3-T-24
Encoder Autonics E40HB6-1800-3-T-24 là dòng encoder tăng dần Autonics (Incremental Rotary Encoder) cao cấp, được thiết kế để giải quyết các bài toán kiểm soát vị trí góc và đo tốc độ với độ chính xác tuyệt đối. Với độ phân giải lên đến 1800 xung/vòng kết hợp cùng công nghệ ngõ ra Totem Pole hiện đại, thiết bị này giúp loại bỏ tối đa nhiễu tín hiệu, đảm bảo phản hồi trung thực nhất cho hệ thống điều khiển. Đây là giải pháp hàng đầu cho các dây chuyền tự động hóa đòi hỏi sự tỉ mỉ và ổn định vận hành liên tục.
Điểm nổi bật của sản phẩm
- Hiệu suất đo lường vượt trội: Chỉ số 1800 P/R cung cấp dữ liệu phản hồi mịn, giúp các hệ thống Servo hoặc PLC định vị chính xác đến từng micron.
- Công nghệ ngõ ra Totem Pole: Khác với dòng Open Collector, ngõ ra Totem Pole cung cấp tín hiệu mức cao (High) chủ động, tăng tốc độ đáp ứng và giảm thiểu sai số do trở kháng đường truyền.
- Cấu trúc trục Blind Shaft (Ø6mm): Thiết kế trục mù giúp giảm thiểu rung động cơ khí và bảo vệ vòng bi bên trong khi lắp đặt thông qua khớp nối.
- Khả năng tích hợp linh hoạt: Dễ dàng kết nối với các dòng PLC phổ biến như Siemens, Mitsubishi, Omron hay các bộ Driver điều khiển chuyển động.
Bảng thông số kỹ thuật chi tiết
Thông số kỹ thuật Encoder Autonics E40HB6-1800-3-T-24
| Thương hiệu | Autonics |
|---|
| Model | E40HB6-1800-3-T-24 |
|---|
| Loại Encoder | Incremental Rotary Encoder (Encoder tăng dần) |
|---|
| Độ phân giải | 1800 P/R (Xung/vòng) |
|---|
| Kiểu trục | Blind Shaft (Trục mù) - Đường kính Ø6mm |
|---|
| Ngõ ra tín hiệu | Totem Pole (Pha A, B, Z) |
|---|
| Điện áp nguồn cấp | 12-24VDC ±5% |
|---|
| Tần số đáp ứng tối đa | 300kHz |
|---|
| Tốc độ quay tối đa | 5000 rpm |
|---|
| Cấp bảo vệ | IP50 |
|---|
| Nhiệt độ vận hành | -10 đến 70℃ |
|---|
| Kiểu kết nối | Cáp hướng tâm (Radial cable) |
|---|
Lợi ích khi sử dụng Encoder Autonics E40HB6
- Tối ưu hóa sản lượng: Kiểm soát vị trí chính xác giúp giảm thiểu tỷ lệ sản phẩm lỗi trong dây chuyền sản xuất.
- Giảm chi phí bảo trì: Độ bền cơ khí cao giúp kéo dài chu kỳ thay thế thiết bị, giảm thời gian dừng máy.
- Dễ dàng vận hành: Tín hiệu sạch, ít nhiễu giúp lập trình viên cấu hình PLC dễ dàng mà không cần mạch lọc phức tạp.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1 - Chuẩn bị cơ khí: Lựa chọn khớp nối (coupling) có lỗ trục Ø6mm phù hợp. Đảm bảo độ đồng tâm giữa trục động cơ và trục encoder để tránh rung lắc.
- Bước 2 - Lắp đặt trục: Luồn trục encoder vào khớp nối và siết chặt vít định vị. Lưu ý không tác động lực quá mạnh theo phương dọc trục.
- Bước 3 - Đấu nối điện: Kết nối dây nguồn (12-24VDC) và các dây tín hiệu pha A, B, Z vào ngõ vào High-Speed Counter của PLC theo sơ đồ hãng.
- Bước 4 - Kiểm tra vận hành: Chạy thử ở tốc độ thấp, kiểm tra tín hiệu trên máy hiện sóng hoặc màn hình PLC để xác nhận đủ 1800 xung/vòng.
Sản phẩm sử dụng chung (isRelatedTo)
- Khớp nối mềm (Flexible Coupling): Bù sai lệch tâm trục và giảm chấn cơ khí.
- Bộ điều khiển PLC/HMI: Thiết bị xử lý dữ liệu xung để điều khiển chuyển động.
- Nguồn tổ ong 24VDC: Cung cấp nguồn điện ổn định cho hệ thống cảm biến.
Ứng dụng thực tế (Application)
- Hệ thống băng tải: Đo tốc độ và kiểm soát độ dài vật liệu di chuyển chính xác.
- Máy đóng gói tự động: Định vị chính xác điểm cắt màng bao bì sản phẩm.
- Máy CNC & Robot: Cung cấp phản hồi vị trí chính xác cho các trục chuyển động.
- Thiết bị đo lường công nghiệp: Sử dụng trong các phòng lab kiểm định độ chính xác cao.
Câu hỏi thường gặp (FAQ)
1. Encoder này có dùng được cho nguồn 24V không?
Có, thiết bị hỗ trợ dải điện áp rộng từ 12V đến 24VDC, tương thích hoàn toàn với các tủ điện công nghiệp.
2. Ngõ ra Totem Pole khác gì với Open Collector?
Ngõ ra Totem Pole có khả năng xuất mức cao (High) chủ động, giúp tốc độ truyền dẫn cực nhanh và không cần dùng điện trở kéo lên.
3. Sản phẩm có chống nước không?
Sản phẩm đạt chuẩn IP50 (chống bụi). Nếu dùng trong môi trường ẩm ướt, bạn cần lắp trong tủ điện hoặc vỏ bảo vệ chuyên dụng.
4. Làm thế nào để xác định chiều quay của Encoder?
Dựa vào thứ tự pha của tín hiệu A và B. Nếu pha A dẫn trước pha B là quay thuận, nếu B dẫn trước A là quay nghịch.
5. Tôi có cần dùng khớp nối khi lắp đặt không?
Rất cần thiết để bù sai lệch tâm, ngăn ngừa gãy trục hoặc hỏng vòng bi.
6. Độ phân giải 1800 P/R có ý nghĩa gì thực tế?
Nghĩa là mỗi vòng quay sẽ phát ra đúng 1800 xung, cho phép chia nhỏ góc quay cực mịn giúp định vị chính xác.
7. Hàng tại AUT VN có phải chính hãng không?
AUT VN cam kết cung cấp hàng chính hãng Autonics với đầy đủ chứng nhận CO/CQ.
8. Tôi có thể mua số lượng ít được không?
Có, AUT VN đáp ứng mọi nhu cầu từ mua lẻ sửa chữa đến mua số lượng lớn dự án.
9. Thời gian bảo hành sản phẩm như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics Việt Nam.
10. AUT VN có hỗ trợ kỹ thuật khi đấu nối không?
Có, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ qua Zalo/điện thoại 24/7.
