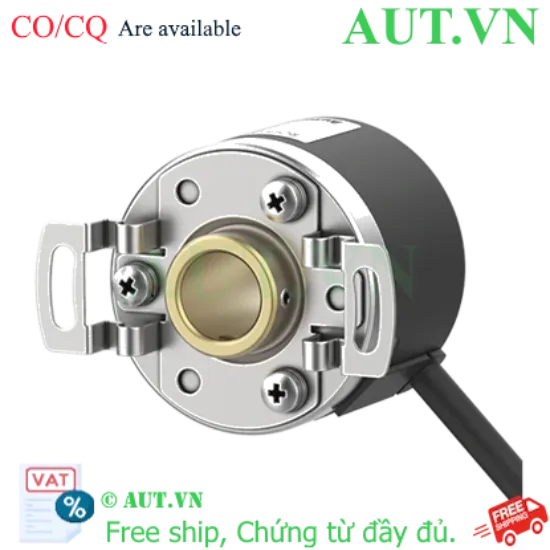

Giới thiệu về Cảm biến Encoder Autonics E40HB6-360-3-T-24
Cảm biến Encoder Autonics E40HB6-360-3-T-24 là thiết bị đo lường chuyển động quay chính xác cao, được thiết kế để cung cấp các tín hiệu xung kỹ thuật số cho các hệ thống điều khiển tự động hóa. Với độ phân giải 360 xung/vòng và ngõ ra Totem pole, sản phẩm này đảm bảo khả năng truyền tải tín hiệu ổn định, chống nhiễu tốt, giúp các kỹ sư dễ dàng kiểm soát vị trí, tốc độ và hướng quay của động cơ hoặc trục máy.
Điểm nổi bật của sản phẩm
- Độ chính xác tuyệt đối: Độ phân giải 360 P/R cho phép đo lường chi tiết các góc quay nhỏ nhất.
- Ngõ ra Totem pole: Tương thích tốt với nhiều loại PLC và bộ điều khiển công nghiệp mà không cần thêm điện trở kéo lên.
- Thiết kế tối ưu: Kiểu trục Blind (trục cụt) Ø6mm giúp lắp đặt gọn gàng, giảm thiểu rủi ro va chạm cơ học.
- Độ bền công nghiệp: Tiêu chuẩn IP50 bảo vệ thiết bị khỏi bụi bẩn, hoạt động ổn định trong dải nhiệt độ từ -10 đến 70°C.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết kỹ thuật |
| Model |
E40HB6-360-3-T-24 |
| Đường kính trục |
Ø6mm (Blind shaft) |
| Độ phân giải |
360 P/R (Xung/vòng) |
| Nguồn cấp |
12-24VDC $\pm$5% (Sóng P-P max. 5%) |
| Pha ngõ ra |
A, B, Z |
| Kiểu ngõ ra |
Totem pole |
| Tần số đáp ứng tối đa |
300kHz |
| Vòng quay cho phép tối đa |
5000rpm |
| Mô-men khởi động |
Max. 50gf.cm (0.0049N.m) |
| Loại kết nối |
Cáp hướng tâm (Radial cable) |
| Cấp bảo vệ |
IP50 |
| Nhiệt độ vận hành |
-10 đến 70°C (Bảo quản: -25 đến 85°C) |
| Độ ẩm xung quanh |
35 đến 85%RH |
| Trọng lượng |
Xấp xỉ 120g |
Lợi ích khi sử dụng Encoder Autonics E40HB6
Việc tích hợp Encoder Autonics E40HB6-360-3-T-24 vào hệ thống máy móc mang lại những lợi ích thiết thực:
- Nâng cao năng suất: Kiểm soát tốc độ chính xác giúp quy trình vận hành mượt mà, giảm sai số sản phẩm.
- Giảm chi phí bảo trì: Thiết bị hoạt động bền bỉ, ít hỏng hóc, giảm thiểu thời gian dừng máy (down-time).
- Dễ dàng tích hợp: Chuẩn kết nối phổ biến và dải điện áp rộng giúp tương thích với hầu hết các hệ thống tự động hóa hiện nay.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Lắp đặt cơ khí: Gắn trục của Encoder vào trục động cơ hoặc trục máy bằng khớp nối phù hợp, đảm bảo đồng tâm để tránh rung lắc.
- Bước 2: Đấu nối điện: Kết nối nguồn cấp 12-24VDC vào các chân nguồn. Đấu nối các pha A, B, Z vào ngõ vào (Input) của PLC hoặc bộ đếm xung.
- Bước 3: Cấu hình PLC: Thiết lập chế độ đếm xung (High-speed counter) trên PLC tương ứng với độ phân giải 360 P/R.
- Bước 4: Kiểm tra và vận hành: Quay trục thử nghiệm và kiểm tra giá trị xung trả về trên phần mềm điều khiển để đảm bảo đúng hướng và số lượng xung.
Sản phẩm sử dụng chung
Để hệ thống vận hành hoàn hảo, E40HB6-360-3-T-24 thường được kết hợp với:
- PLC: Siemens S7-1200, Mitsubishi FX Series, Omron...
- Khớp nối trục (Coupling): Các loại khớp nối mềm để giảm chấn.
- Bộ chuyển đổi tín hiệu: Trong trường hợp cần chuyển đổi ngõ ra Totem pole sang Line Driver hoặc Open Collector.
Ứng dụng thực tế của sản phẩm
Sản phẩm được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:
- Hệ thống băng tải: Đo quãng đường di chuyển của sản phẩm để phân loại hoặc đóng gói.
- Máy CNC và Máy công cụ: Kiểm soát vị trí chính xác của bàn máy hoặc trục xoay.
- Cánh tay Robot: Xác định góc quay của các khớp nối.
- Máy đóng gói tự động: Điều khiển độ dài màng co hoặc tốc độ cuộn màng.
Câu hỏi thường gặp (FAQ)
1. Encoder E40HB6-360-3-T-24 là loại tăng hay giảm xung?
Đây là loại Encoder Incremental (tăng dần), trả về xung tương ứng với góc quay của trục.
2. Ngõ ra Totem pole khác gì với Open Collector?
Ngõ ra Totem pole có khả năng đẩy và kéo tín hiệu (Push-Pull), cho tốc độ đáp ứng nhanh hơn và không cần điện trở kéo lên như Open Collector.
3. Tôi có thể cấp nguồn 24VDC cho thiết bị này không?
Có, dải nguồn cấp cho phép là từ 12VDC đến 24VDC.
4. Trục Blind shaft là gì?
Trục Blind là loại trục cụt, không có rãnh then hoặc ren ở đầu, thường được cố định bằng vít định vị hoặc khớp nối kẹp.
5. Tại sao tôi nên chọn độ phân giải 360 P/R?
360 P/R tương ứng với 1 xung cho mỗi 1 độ quay, rất lý tưởng cho các ứng dụng cần đo góc quay đơn giản và chính xác.
6. Sản phẩm có chống nước không?
Với chuẩn IP50, sản phẩm chống bụi nhưng không chống nước. Vui lòng lắp đặt ở nơi khô ráo hoặc sử dụng vỏ bảo vệ nếu môi trường ẩm ướt.
7. Làm sao để phân biệt pha A, B và Z?
Pha A và B lệch pha nhau 90 độ để xác định chiều quay. Pha Z là xung chuẩn, xuất hiện 1 lần duy nhất sau mỗi vòng quay.
8. AUT VN có cung cấp chứng chỉ CO/CQ cho sản phẩm này không?
Có, AUT VN cam kết cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho mọi đơn hàng.
9. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành theo chính sách chính hãng của Autonics Việt Nam.
10. Tôi có thể mua lẻ 1 chiếc hay phải mua theo lô?
AUT VN hỗ trợ bán lẻ từ 1 sản phẩm để đáp ứng nhu cầu thay thế của khách hàng.
Nguồn tham khảo: Autonics Official Website
