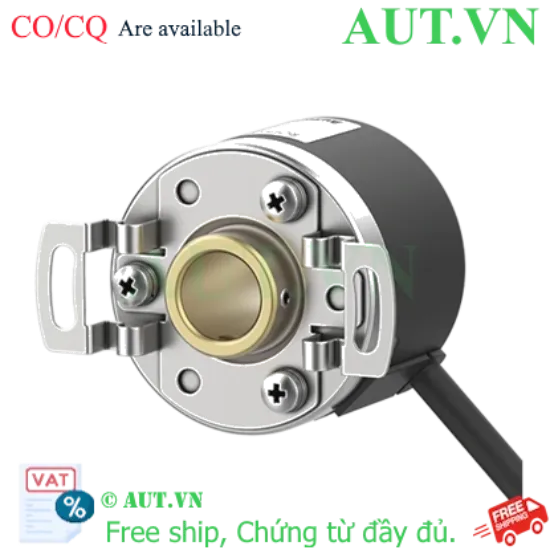

Encoder Autonics E40HB8-1024-3-T-24: Trục Rỗng 8mm, 1024 Xung, Ngõ Ra Totem Pole - AUT VN

Loại Encoder: Trục rỗng (Blind shaft) Ø8mm, lắp đặt trực tiếp, loại bỏ khớp nối, giảm sai số đồng trục.
Độ phân giải: 1024 xung/vòng (PPR), đảm bảo đo lường vị trí và tốc độ với độ chính xác tuyệt đối.
Ngõ ra Totem pole: Tương thích hoàn hảo với các dòng PLC Mitsubishi, Omron, Delta và bộ đếm công nghiệp.
Điện áp hoạt động: 12-24VDC, vận hành bền bỉ, ổn định trong môi trường sản xuất công nghiệp khắt khe.
Cam kết từ AUT VN: Hàng chính hãng Autonics, đầy đủ CO/CQ, bảo hành 12 tháng, hỗ trợ kỹ thuật chuyên sâu.

nhà chế tạo: Autonics

khả dụng: 99 trong kho

SKU: E40HB8-1024-3-T-24

Tải xuống mẫu

Giá cũ: 2.499.770 ₫

Giá bán: 2.238.600 ₫

Số lượng:

Giới thiệu về Encoder Autonics E40HB8-1024-3-T-24

Encoder Autonics E40HB8-1024-3-T-24 là dòng encoder tăng dần (incremental encoder) cao cấp với thiết kế trục rỗng Ø8mm, thuộc series E40 danh tiếng của Autonics. Trong kỷ nguyên công nghiệp 4.0, việc kiểm soát chính xác vị trí và tốc độ là yếu tố sống còn để nâng cao chất lượng sản phẩm. Tại AUT VN, chúng tôi cung cấp giải pháp đo lường tối ưu, giúp hệ thống tự động hóa của bạn vận hành mượt mà, triệt tiêu sai số và tối đa hóa năng suất vận hành.

Điểm nổi bật của sản phẩm

Thiết kế Trục Rỗng (Blind Shaft) Ø8mm: Điểm ưu việt nhất là khả năng lắp đặt trực tiếp vào trục máy mà không cần khớp nối (coupling), giúp tiết kiệm không gian, giảm chi phí linh kiện và loại bỏ hoàn toàn hiện tượng rung lắc do lệch tâm.
Độ phân giải chuẩn 1024 PPR: Cung cấp 1024 xung trên mỗi vòng quay, cho phép giám sát chuyển động chi tiết, đáp ứng các yêu cầu khắt khe về định vị trong công nghiệp.
Tín hiệu ngõ ra Totem Pole: Khả năng truyền tín hiệu mạnh mẽ, chống nhiễu vượt trội, dễ dàng kết nối trực tiếp với hầu hết các bộ điều khiển PLC phổ biến mà không cần mạch chuyển đổi phức tạp.
Độ bền đạt chuẩn công nghiệp: Vỏ kim loại chống va đập, hoạt động ổn định trong dải điện áp rộng từ 12-24VDC, đảm bảo tuổi thọ dài lâu trong môi trường nhà máy.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Mã sản phẩm	E40HB8-1024-3-T-24
Thương hiệu	Autonics
Loại Encoder	Incremental (Tăng dần)
Kiểu trục	Trục rỗng (Blind shaft) Ø8mm
Độ phân giải	1024 xung/vòng (PPR)
Điện áp cấp nguồn	12-24VDC ±5%
Kiểu ngõ ra	Totem pole
Pha tín hiệu	A, B, Z
Tần số đáp ứng	Tối đa 300kHz
Tốc độ quay tối đa	5,000 vòng/phút
Cấp bảo vệ	IP50
Nhiệt độ hoạt động	-10 đến 50°C

Lợi ích khi sử dụng Encoder Autonics E40HB8

Tối ưu hóa chi phí & Thời gian: Nhờ thiết kế trục rỗng, bạn không cần mua thêm khớp nối và giảm đáng kể thời gian căn chỉnh cơ khí khi lắp đặt.
Nâng cao chất lượng sản phẩm: Độ chính xác cao giúp giảm tỷ lệ phế phẩm, đảm bảo mọi chi tiết máy di chuyển đúng vị trí quy định.
Độ tin cậy tuyệt đối: Sản phẩm chính hãng từ Autonics phân phối bởi AUT VN giúp bạn yên tâm về vận hành, giảm thiểu rủi ro dừng máy (down-time) ngoài ý muốn.

Hướng dẫn lắp đặt và đấu nối (How-to)

Để thiết bị đạt hiệu suất cao nhất và bền bỉ, quý khách vui lòng tuân thủ quy trình sau:

Kiểm tra tương thích: Xác nhận trục máy có đường kính chính xác 8mm, bề mặt sạch, không bị trầy xước sâu hoặc móp méo.
Lắp đặt cơ khí: Đưa encoder vào trục rỗng, siết chặt các ốc cố định và lắp giá đỡ chống xoay để đảm bảo encoder không bị xoay quanh trục máy.
Đấu nối điện chuẩn: Sử dụng dây bọc kim chống nhiễu và kết nối theo sơ đồ:
- Dây Đỏ: Nguồn VCC (12-24VDC)
- Dây Đen: GND (0V)
- Dây Trắng: Pha A (Xung chính)
- Dây Xanh: Pha B (Xung vuông góc pha A)
- Dây Cam: Pha Z (Xung điểm gốc/Zero)
Kiểm tra và Hiệu chuẩn: Cấp nguồn, quay trục chậm và theo dõi giá trị xung trả về trên PLC hoặc bộ đếm để xác định chiều quay và số xung.

Sản phẩm thường sử dụng chung

Để xây dựng hệ thống điều khiển vòng lặp kín (Closed-loop) hoàn chỉnh, E40HB8-1024-3-T-24 thường được kết hợp cùng:

PLC điều khiển: Mitsubishi FX Series, Omron CP/CJ Series, Delta DVP, Siemens S7-1200.
Bộ hiển thị/đếm xung: Các dòng Autonics CT Series giúp theo dõi trực quan số xung.
Biến tần (Inverter): Sử dụng làm phản hồi tốc độ để điều khiển động cơ chính xác hơn.
Cảm biến tiệm cận: Kết hợp cùng pha Z để thiết lập điểm Home cho máy.

Ứng dụng thực tế

Encoder Autonics E40HB8-1024-3-T-24 là lựa chọn hàng đầu cho:

Máy CNC & Máy phay: Đo vị trí bàn máy, kiểm soát chính xác tọa độ các trục X, Y, Z.
Hệ thống băng tải thông minh: Kiểm soát tốc độ di chuyển và định vị chính xác sản phẩm trên chuyền.
Máy đóng gói & Chiết rót: Đo chiều dài màng phim, định lượng chính xác thể tích sản phẩm.
Cánh tay Robot công nghiệp: Giám sát góc quay của các khớp nối để điều khiển chuyển động mượt mà.

Câu hỏi thường gặp (FAQ)

1. Encoder trục rỗng (Blind shaft) có ưu điểm gì so với trục đặc?
Trục rỗng cho phép lắp trực tiếp vào trục máy mà không cần khớp nối, giúp triệt tiêu rung động, giảm sai số đồng trục và tiết kiệm không gian lắp đặt.

2. Ngõ ra Totem pole có thể kết nối trực tiếp với PLC không?
Có, ngõ ra Totem pole có khả năng đẩy/kéo tín hiệu mạnh, tương thích trực tiếp với hầu hết các PLC phổ biến như Mitsubishi, Omron, Delta.

3. Độ phân giải 1024 xung/vòng có ý nghĩa gì?
Nghĩa là khi trục quay đúng 1 vòng (360 độ), thiết bị sẽ phát ra 1024 xung điện, giúp PLC chia nhỏ vòng quay để tính toán vị trí cực kỳ chi tiết.

4. Thiết bị này có hoạt động được trong môi trường ẩm ướt không?
Sản phẩm có chuẩn IP50 (chống bụi). Nếu sử dụng trong môi trường ẩm hoặc có nước, bạn cần lắp thêm vỏ bảo vệ hoặc liên hệ AUT VN để chọn dòng IP cao hơn.

5. Làm sao để xử lý hiện tượng nhiễu tín hiệu xung?
Hãy đảm bảo hệ thống được tiếp địa (grounding) đúng cách và bắt buộc sử dụng dây cáp bọc kim (shielded cable) cho các đường tín hiệu A, B, Z.

6. Tôi có thể thay thế E40HB8-1024 bằng loại 2048 xung được không?
Về cơ khí thì hoàn toàn lắp vừa, nhưng bạn phải cập nhật lại thông số Scaling/Multiplier trong chương trình PLC để giá trị đo lường chính xác.

7. AUT VN có cung cấp đầy đủ giấy tờ CO/CQ không?
Có, tất cả sản phẩm Autonics do AUT VN phân phối đều đi kèm chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) chính hãng.

8. Thời gian bảo hành chính thức là bao lâu?
Sản phẩm được bảo hành chính hãng 12 tháng kể từ ngày giao hàng.

9. Nguồn cấp 12VDC có hoạt động ổn định không?
Có, thiết bị hỗ trợ dải điện áp linh hoạt từ 12VDC đến 24VDC, hoạt động ổn định ở cả hai mức nguồn này.

10. Cách nhận biết Encoder Autonics chính hãng từ AUT VN?
Hàng chính hãng có tem nhãn rõ ràng, mã vạch đối chiếu được với hệ thống của Autonics và có hóa đơn, phiếu bảo hành từ AUT VN.

Nguồn tham khảo thông số kỹ thuật: Autonics Official Website
