Encoder E40HB8-360-3-N-24 có dùng được với nguồn 5V không?

Không. Model này yêu cầu dải điện áp từ 12-24VDC. Cấp nguồn 5V sẽ khiến thiết bị không hoạt động hoặc gây sai số tín hiệu.

Khi nào tôi nên chọn ngõ ra NPN thay vì PNP?

Bạn chọn NPN khi PLC của bạn nhận tín hiệu mức thấp (Sink input), thường thấy ở các dòng PLC Nhật Bản như Mitsubishi, Omron.

Tiêu chuẩn IP50 có chống nước được không?

IP50 chỉ chống bụi cơ bản, không chống nước. Nên lắp trong tủ điện hoặc vị trí khô ráo.

Làm thế nào để đảo chiều quay của Encoder?

Đảo vị trí hai dây tín hiệu Pha A và Pha B tại ngõ vào của PLC.

Pha Z (Index) có vai trò gì trong hệ thống?

Phát ra 1 xung duy nhất mỗi vòng quay, dùng để thiết lập điểm gốc (Home) hoặc làm mốc đếm vòng.

Tần số 300kHz có ý nghĩa gì đối với tốc độ motor?

Nếu tốc độ quay khiến số xung/giây vượt quá 300kHz, PLC sẽ không đọc kịp, dẫn đến mất xung.

Trục mù (Blind shaft) Ø8mm là gì?

Là loại trục đặc, đường kính 8mm, không có rãnh then, được thiết kế để cố định bằng vít xiết hoặc khớp nối ép.

Tại sao nên mua hàng tại AUT VN?

Cung cấp hàng chính hãng Autonics, đầy đủ CO/CQ, hỗ trợ kỹ thuật tận tâm và bảo hành uy tín.

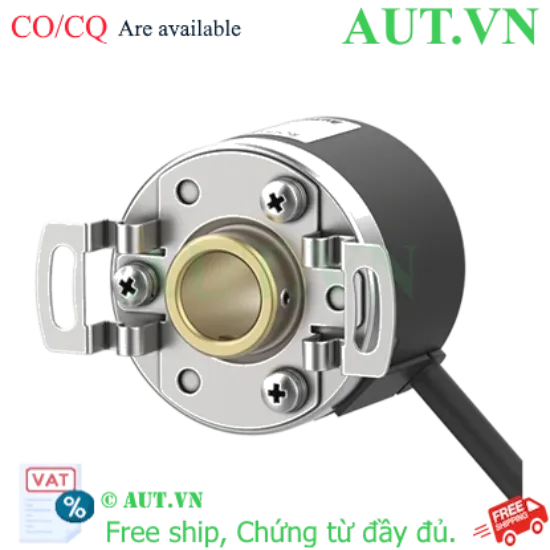

Encoder Autonics E40HB8-360-3-N-24 | 360 Xung, Ngõ Ra NPN, Trục Ø8mm - Chính Hãng AUT VN

Độ phân giải: 360 xung/vòng (P/R) đảm bảo đo lường vị trí và tốc độ chính xác.
Ngõ ra: NPN Open Collector (A, B, Z) tương thích tuyệt đối với PLC Mitsubishi, Omron.
Đường kính trục: Trục mù (Blind shaft) Ø8mm bền bỉ, chịu lực tốt trong môi trường công nghiệp.
Điện áp hoạt động: 12-24VDC ổn định, tích hợp khả năng chống nhiễu cao.
Tần số đáp ứng: Tối đa 300kHz, vận hành mượt mà, không mất xung ở tốc độ cao.
Tiêu chuẩn bảo vệ: IP50 chống bụi, lý tưởng cho tủ điện và hệ thống máy móc sản xuất.

nhà chế tạo: Autonics

SKU: E40HB8-360-3-N-24

Tải xuống mẫu

Giá cũ: 3.434.850 ₫

Giá bán: 2.747.880 ₫

Số lượng:

Giới thiệu về Encoder Autonics E40HB8-360-3-N-24

Trong kỷ nguyên tự động hóa 4.0, việc kiểm soát chính xác vị trí, tốc độ và hướng chuyển động là yếu tố sống còn để nâng cao năng suất và chất lượng sản phẩm. Encoder Autonics E40HB8-360-3-N-24 là dòng cảm biến Encoder tăng dần (Incremental Encoder) chuyên dụng, được thiết kế để cung cấp tín hiệu phản hồi với độ tin cậy tuyệt đối. Với độ phân giải 360 xung/vòng và ngõ ra NPN Open Collector, thiết bị này là sự lựa chọn hàng đầu cho các kỹ sư vận hành máy móc yêu cầu sự ổn định khắt khe và độ sai số thấp nhất. Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo chất lượng và hỗ trợ kỹ thuật chuyên sâu.

Điểm nổi bật của Encoder Autonics E40HB8

Độ chính xác vượt trội: Cung cấp 360 xung mỗi vòng quay, giúp hệ thống giám sát chuyển động chi tiết, mượt mà và chính xác đến từng độ.
Tín hiệu đa pha toàn diện: Ngõ ra 3 pha (A, B, Z) cho phép xác định chính xác chiều quay (CW/CCW), vị trí hiện tại và điểm gốc (Index) một cách tuyệt đối.
Kết cấu cơ khí bền bỉ: Kiểu trục mù (Blind shaft) Ø8mm giúp giảm ma sát, tăng tuổi thọ vòng bi và dễ dàng tích hợp với các khớp nối tiêu chuẩn công nghiệp.
Hiệu suất vận hành mạnh mẽ: Tần số đáp ứng lên đến 300kHz, loại bỏ hiện tượng mất xung khi máy chạy ở tốc độ cao, đảm bảo dữ liệu truyền về PLC luôn trung thực.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Encoder Autonics E40HB8-360-3-N-24
Thương hiệu	Autonics
Model	E40HB8-360-3-N-24
Loại Encoder	Incremental Encoder (Encoder tăng dần)
Đường kính trục	Ø8mm (Blind shaft - Trục mù)
Độ phân giải	360 P/R (Xung/Vòng)
Ngõ ra điều khiển	NPN Open Collector
Pha ngõ ra	A, B, Z
Nguồn cấp	12-24VDC (±5%)
Tần số đáp ứng tối đa	300kHz
Tốc độ quay tối đa	5000 rpm
Tiêu chuẩn bảo vệ	IP50
Nhiệt độ vận hành	-10 đến 70℃
Trọng lượng	~120g

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Encoder Autonics E40HB8-360-3-N-24

Tối ưu hóa chi phí bảo trì: Nhờ độ bền cơ học cao và tiêu chuẩn chất lượng từ Autonics, sản phẩm giúp giảm thiểu thời gian dừng máy (downtime), tiết kiệm chi phí vận hành.
Kết nối linh hoạt, dễ dàng: Chuẩn ngõ ra NPN phổ biến, kết nối trực tiếp với các dòng PLC như Mitsubishi, Omron, Siemens mà không cần bộ chuyển đổi phức tạp.
Nâng cao chất lượng thành phẩm: Kiểm soát tuyệt đối tốc độ motor và vị trí dừng giúp sản phẩm đầu ra đồng nhất, giảm tỷ lệ hàng lỗi.
Yên tâm về nguồn gốc: Khi mua tại AUT VN, quý khách nhận được cam kết chính hãng 100%, đầy đủ CO/CQ và chế độ bảo hành chính hãng.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1 - Kiểm tra thiết bị: Đối chiếu mã model E40HB8-360-3-N-24 trên thân máy và kiểm tra ngoại quan, đảm bảo trục không bị cong vênh.
Bước 2 - Lắp đặt cơ khí: Sử dụng khớp nối (coupling) mềm Ø8mm để nối trục Encoder với trục động cơ. Lưu ý: Phải căn chỉnh đồng tâm tuyệt đối để tránh rung lắc gây mòn vòng bi.
Bước 3 - Đấu nối điện: Kết nối dây theo sơ đồ NPN (VCC, GND, Pha A, B, Z). Khuyến khích sử dụng dây bọc kim (shielded cable) nối đất để triệt tiêu nhiễu điện từ.
Bước 4 - Cấu hình và chạy thử: Vận hành hệ thống ở tốc độ thấp. Kiểm tra chiều quay trên PLC; nếu chiều quay ngược, hãy hoán đổi hai dây tín hiệu Pha A và Pha B.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống vận hành ổn định nhất, AUT VN đề xuất kết hợp Encoder cùng các thiết bị sau:

Bộ điều khiển PLC: Các dòng PLC hỗ trợ High-speed counter (Mitsubishi FX Series, Omron CP Series...).
Khớp nối trục (Coupling): Khớp nối mềm Ø8mm chất lượng cao để triệt tiêu rung động cơ khí.
Bộ nguồn DC 24V: Nguồn công nghiệp ổn áp (ví dụ: MeanWell) để cấp nguồn sạch cho cảm biến.
Biến tần/Servo Driver: Điều phối tốc độ động cơ tương ứng với dải đo của Encoder.

Ứng dụng thực tế của sản phẩm (Application)

Hệ thống băng tải thông minh: Đo tốc độ vận hành và tính toán chính xác chiều dài sản phẩm di chuyển.
Máy đóng gói và dán nhãn tự động: Định vị chính xác thời điểm dán nhãn trên bao bì, tránh sai lệch vị trí.
Máy CNC và máy cắt laser: Kiểm soát hành trình di chuyển của các trục X, Y, Z để gia công chính xác.
Cánh tay Robot công nghiệp: Phản hồi vị trí góc quay của các khớp nối, đảm bảo robot di chuyển đúng quỹ đạo.

Câu hỏi thường gặp (FAQ)

1. Encoder E40HB8-360-3-N-24 có dùng được với nguồn 5V không?: Không. Model này yêu cầu dải điện áp từ 12-24VDC. Cấp nguồn 5V sẽ khiến thiết bị không hoạt động hoặc gây sai số tín hiệu nghiêm trọng.
2. Khi nào tôi nên chọn ngõ ra NPN thay vì PNP?: Bạn chọn NPN khi PLC của bạn nhận tín hiệu mức thấp (Sink input), thường thấy ở các dòng PLC Nhật Bản như Mitsubishi, Omron.
3. Tiêu chuẩn IP50 có chống nước được không?: IP50 chỉ chống bụi cơ bản, không chống nước. Bạn nên lắp đặt trong tủ điện hoặc vị trí khô ráo, tránh tia nước bắn trực tiếp.
4. Làm thế nào để đảo chiều quay của Encoder?: Cách đơn giản và an toàn nhất là đảo vị trí hai dây tín hiệu Pha A và Pha B tại ngõ vào của PLC.
5. Pha Z (Index) có vai trò gì trong hệ thống?: Pha Z phát ra 1 xung duy nhất mỗi vòng quay, được dùng để thiết lập điểm gốc (Home) hoặc làm mốc đếm vòng quay tuyệt đối.
6. Tần số 300kHz có ý nghĩa gì đối với tốc độ motor?: Nếu tốc độ quay khiến số xung/giây vượt quá 300kHz, PLC sẽ không đọc kịp, dẫn đến mất xung. Công thức tính: Tốc độ (vòng/s) x 360 < 300,000.
7. Trục mù (Blind shaft) Ø8mm là gì?: Là loại trục đặc, đường kính 8mm, không có rãnh then, được thiết kế để cố định bằng vít xiết hoặc khớp nối ép.
8. Tại sao nên mua hàng tại AUT VN thay vì các đơn vị khác?: AUT VN cung cấp hàng chính hãng Autonics, đầy đủ CO/CQ, hỗ trợ kỹ thuật lắp đặt tận tâm và chế độ bảo hành nhanh chóng.
9. Sản phẩm có bị nhiễu tín hiệu khi lắp gần biến tần không?: Có khả năng bị nhiễu. Bạn bắt buộc nên dùng dây cáp có lớp bọc kim (Shield) và nối đất một đầu để triệt tiêu nhiễu điện từ.
10. Thời gian giao hàng của AUT VN như thế nào?: Chúng tôi luôn sẵn kho các model phổ biến. Giao nhanh 24h tại nội thành và 3-5 ngày cho khách hàng toàn quốc.
11. Encoder này có thể thay thế cho các hãng khác như Omron hay Sick không?: Có thể, miễn là các thông số về độ phân giải (360 P/R), loại ngõ ra (NPN) và kích thước trục (Ø8mm) tương đương.
12. Tuổi thọ trung bình của sản phẩm là bao lâu?: Khi được lắp đặt đúng kỹ thuật (đồng tâm, không rung lắc), Encoder Autonics có tuổi thọ vòng bi rất cao, hoạt động bền bỉ nhiều năm.
