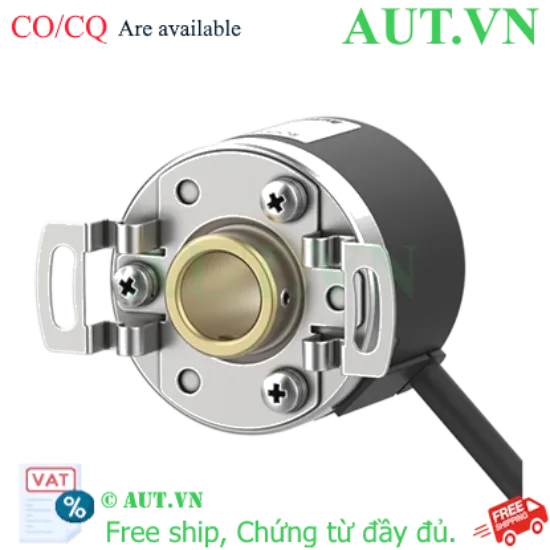

Encoder Autonics E40HB8-360-3-V-24 | 360 Xung, Trục Mù Ø8mm, Ngõ Ra Điện Áp

Độ phân giải: 360 xung/vòng (P/R) đảm bảo đo lường vị trí và tốc độ chính xác tuyệt đối.
Ngõ ra tín hiệu: Điện áp (Voltage Output) 3 pha A, B, Z, tương thích hoàn toàn với các dòng PLC công nghiệp.
Thiết kế trục: Trục mù (Blind shaft) Ø8mm bền bỉ, giảm thiểu rung động cơ học, kéo dài tuổi thọ thiết bị.
Hiệu suất: Tần số đáp ứng lên đến 300kHz, dải nguồn cấp rộng 12-24VDC vận hành ổn định.
Độ bền: Tiêu chuẩn bảo vệ IP50, chống bụi và hoạt động bền bỉ trong môi trường khắc nghiệt.

nhà chế tạo: Autonics

SKU: E40HB8-360-3-V-24

Tải xuống mẫu

Giá cũ: 3.434.850 ₫

Giá bán: 2.747.880 ₫

Giới thiệu về Encoder Autonics E40HB8-360-3-V-24

Encoder Autonics E40HB8-360-3-V-24 là dòng cảm biến vòng quay (Rotary Encoder) cao cấp, được thiết kế chuyên dụng để giải quyết bài toán đo lường tốc độ và định vị vị trí chính xác trong các hệ thống tự động hóa công nghiệp. Với khả năng xuất tín hiệu điện áp ổn định, sản phẩm giúp kiểm soát chuyển động mượt mà, loại bỏ sai số trong quá trình vận hành dây chuyền sản xuất. Tại AUT VN, chúng tôi cung cấp giải pháp cảm biến Autonics chính hãng, cam kết mang lại hiệu suất tối đa cho doanh nghiệp của bạn.

Điểm nổi bật của sản phẩm

Độ chính xác định vị vượt trội: Với độ phân giải 360 xung/vòng, thiết bị cho phép kiểm soát chi tiết từng góc quay, lý tưởng cho các ứng dụng yêu cầu sự tỉ mỉ.
Tín hiệu điện áp ổn định: Ngõ ra điện áp kết hợp pha A, B, Z giúp xác định chính xác chiều quay và thiết lập điểm Zero (Home) tuyệt đối, hạn chế nhiễu tín hiệu.
Tốc độ đáp ứng tức thời: Tần số đáp ứng lên tới 300kHz, cho phép xử lý dữ liệu tốc độ cao trong thời gian thực mà không gây trễ xung.
Kết cấu cơ khí tối ưu: Thiết kế trục mù Ø8mm tăng cường độ cứng vững, giảm tác động rung động từ động cơ, bảo vệ vòng bi bên trong hiệu quả.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	E40HB8-360-3-V-24
Hãng sản xuất	Autonics
Đường kính trục	Ø8mm (Blind shaft - Trục mù)
Độ phân giải	360 P/R (Xung/Vòng)
Loại ngõ ra (Output)	Điện áp (Voltage output)
Pha ngõ ra	A, B, Z
Nguồn cấp điện	12-24VDC (±5%)
Tần số đáp ứng tối đa	300kHz
Tốc độ quay tối đa	5,000 rpm
Tiêu chuẩn bảo vệ	IP50

Lợi ích khi sử dụng Encoder Autonics E40HB8-360-3-V-24

Tối ưu hóa quy trình: Giảm thiểu sai số trong định vị, giúp sản phẩm đầu ra đồng nhất về chất lượng.
Tiết kiệm chi phí bảo trì: Thiết kế trục mù và tiêu chuẩn IP50 giúp thiết bị bền bỉ hơn, giảm tần suất thay thế.
Dễ dàng tích hợp: Ngõ ra điện áp phổ biến giúp kết nối nhanh chóng với các bộ điều khiển PLC, HMI hiện nay.
Vận hành ổn định: Hoạt động tin cậy trong dải nguồn 12-24VDC, phù hợp với hầu hết các tủ điện công nghiệp.

Hướng dẫn sử dụng (How to)

Lắp đặt cơ khí: Cố định Encoder vào vị trí, kết nối trục mù Ø8mm với trục động cơ hoặc trục truyền động, đảm bảo đồng tâm để tránh rung lắc.
Đấu nối điện: Kết nối nguồn cấp 12-24VDC theo đúng sơ đồ chân của hãng. Kết nối các pha A, B, Z vào ngõ vào tốc độ cao của PLC.
Cấu hình hệ thống: Thiết lập thông số độ phân giải 360 P/R trên bộ điều khiển để tính toán quãng đường hoặc tốc độ quay.
Kiểm tra vận hành: Chạy thử ở tốc độ thấp để kiểm tra chiều quay và tín hiệu pha Z (điểm Home) trước khi vận hành toàn tải.

Sản phẩm liên quan (isRelatedTo)

E40HB8-100-3-V-24: Cảm biến Encoder Autonics 100 xung
E40HB8-25-3-V-24: Cảm biến Encoder Autonics 25 xung
E40HB8-360-3-N-24: Encoder Autonics 360 xung, Ngõ ra NPN
E40HB8-360-3-V-5: Encoder Autonics 360 xung, Nguồn 5VDC
E40HB8-1024-3-V-24: Cảm biến Encoder Autonics 1024 xung
E40HB8-1200-3-V-24: Cảm biến Encoder Autonics 1200 xung
E40HB8-500-3-V-24: Cảm biến Encoder Autonics 500 xung
E40HB8-600-3-V-24: Cảm biến Encoder Autonics 600 xung

Ứng dụng thực tế (PropertyValue)

Máy CNC & Robot: Định vị vị trí chính xác của các trục chuyển động.
Hệ thống băng tải: Đo tốc độ băng chuyền và kiểm soát số lượng sản phẩm.
Máy đóng gói: Điều khiển độ dài màng phim và thời điểm cắt sản phẩm.
Thiết bị y tế: Kiểm soát góc quay trong các thiết bị chẩn đoán hình ảnh.

Câu hỏi thường gặp (FAQ)

1. Encoder E40HB8-360-3-V-24 có thể dùng cho nguồn 5V không?
Không, model này yêu cầu nguồn cấp từ 12-24VDC. Nếu bạn cần nguồn 5V, hãy tham khảo model E40HB8-360-3-V-5.

2. Trục mù (Blind shaft) khác gì với trục rỗng hay trục dài?
Trục mù là loại trục có chiều dài ngắn, được thiết kế để tăng độ cứng vững, giảm rung động và bảo vệ vòng bi tốt hơn trong các ứng dụng công nghiệp.

3. Ngõ ra điện áp (Voltage Output) có ưu điểm gì?
Ngõ ra điện áp cho phép truyền tín hiệu đi xa hơn và dễ dàng tương thích với nhiều loại PLC mà không cần thêm mạch chuyển đổi phức tạp.

4. Độ phân giải 360 P/R nghĩa là gì?
Nghĩa là cứ mỗi một vòng quay 360 độ, Encoder sẽ xuất ra 360 xung tín hiệu. Điều này tương ứng với 1 xung cho mỗi 1 độ quay.

5. Sản phẩm này có chống nước không?
Sản phẩm đạt tiêu chuẩn IP50, có khả năng chống bụi nhưng không chống nước. Vui lòng lắp đặt ở nơi khô ráo.

6. Làm sao để xác định chiều quay của Encoder?
Dựa vào sự lệch pha giữa tín hiệu A và B. Nếu pha A dẫn trước pha B là quay thuận, và ngược lại.

7. Tần số đáp ứng 300kHz có ý nghĩa gì?
Đây là tốc độ tối đa mà Encoder có thể xuất xung. Với 360 P/R, thiết bị có thể đo tốc độ quay rất cao mà không bị mất xung.

8. Tôi có thể thay thế model này bằng model ngõ ra NPN không?
Có thể, nhưng bạn cần kiểm tra lại ngõ vào của PLC xem hỗ trợ tín hiệu Điện áp hay NPN để đảm bảo tương thích.

9. Tuổi thọ của Encoder Autonics thường là bao lâu?
Tuổi thọ phụ thuộc vào môi trường và tốc độ quay, nhưng với thiết kế trục mù và linh kiện cao cấp, sản phẩm có độ bền cơ khí rất cao.

10. AUT VN có hỗ trợ kỹ thuật khi lắp đặt không?
Có, AUT VN cung cấp dịch vụ tư vấn kỹ thuật chi tiết để đảm bảo bạn lắp đặt và vận hành sản phẩm chính xác nhất.

Nguồn tham khảo: Autonics Official Website
