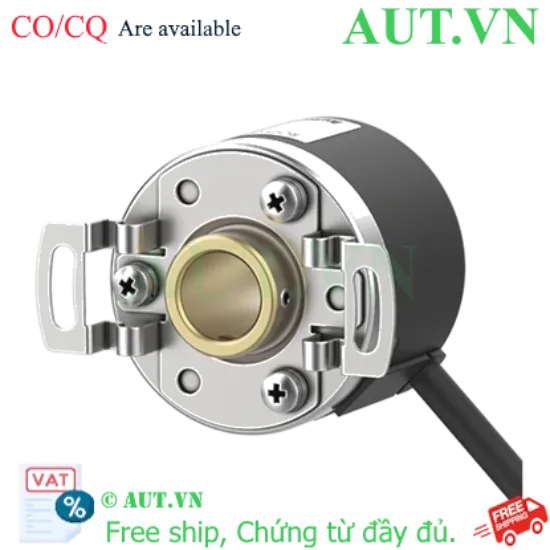

Encoder Autonics E40HB8-360-6-L-24: 360 Xung, Line Driver Chống Nhiễu, Trục Ø8mm | AUT VN

Độ phân giải: 360 xung/vòng (P/R) cho độ chính xác cao trong đo lường vị trí và tốc độ.
Ngõ ra Line Driver (TTL): Khả năng chống nhiễu điện từ tuyệt đối, lý tưởng cho môi trường công nghiệp nhiều biến tần.
Thiết kế trục: Trục mù (Blind shaft) Ø8mm bền bỉ, chống bụi bẩn, tăng tuổi thọ vận hành.
Điện áp: 12-24VDC, tương thích hoàn hảo với PLC Siemens, Mitsubishi, Omron, Delta.
Hiệu suất: Tần số đáp ứng 300kHz, vận hành mượt mà, không mất xung ở tốc độ cao.

nhà chế tạo: Autonics

SKU: E40HB8-360-6-L-24

Tải xuống mẫu

Giá cũ: 3.924.300 ₫

Giá bán: 3.139.440 ₫

Số lượng:

Giới thiệu về Encoder Autonics E40HB8-360-6-L-24

Trong các hệ thống tự động hóa công nghiệp, việc kiểm soát chính xác vị trí và tốc độ quay là yếu tố then chốt quyết định chất lượng sản phẩm. Encoder Autonics E40HB8-360-6-L-24 là dòng cảm biến đo lường vòng quay tăng dần (Incremental Encoder) cao cấp, được thiết kế đặc biệt để hoạt động bền bỉ trong những môi trường khắc nghiệt nhất. Điểm ưu việt nhất của model này chính là ngõ ra Line Driver, giúp triệt tiêu nhiễu điện từ (EMI), đảm bảo tín hiệu truyền về bộ điều khiển PLC luôn sạch và ổn định tuyệt đối, loại bỏ hoàn toàn hiện tượng nhảy xung.

Điểm nổi bật vượt trội của E40HB8-360-6-L-24

Công nghệ Line Driver tiên tiến: Sử dụng các cặp tín hiệu vi sai (A, A-, B, B-, Z, Z-), cho phép truyền tín hiệu đi xa mà không bị suy hao hay nhiễu, vượt trội hoàn toàn so với ngõ ra Open Collector.
Độ chính xác và ổn định tuyệt đối: Với độ phân giải 360 P/R và tần số đáp ứng lên đến 300kHz, thiết bị ghi nhận chính xác mọi chuyển động dù ở tốc độ quay cao.
Kết cấu trục mù (Blind Shaft) Ø8mm: Thiết kế không xuyên thấu giúp ngăn chặn bụi bẩn, dầu mỡ xâm nhập vào linh kiện bên trong, giảm ma sát và kéo dài tuổi thọ vòng bi.
Tiêu chuẩn chất lượng Hàn Quốc: Sản phẩm từ thương hiệu Autonics danh tiếng, được AUT VN phân phối chính hãng, đảm bảo đầy đủ CO/CQ.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật chi tiết Encoder Autonics E40HB8-360-6-L-24
Thông số kỹ thuật	Giá trị chi tiết
Độ phân giải	360 P/R (Xung/Vòng)
Kiểu ngõ ra	Line Driver (TTL)
Pha tín hiệu	A, A-, B, B-, Z, Z-
Đường kính trục	Ø8 mm (Blind shaft - Trục mù)
Tần số đáp ứng tối đa	300 kHz
Nguồn cấp điện áp	12 - 24 VDC (±5%)
Tốc độ quay tối đa	5,000 rpm
Mô-men khởi động max	50gf.cm (0.0049N.m)
Cấp bảo vệ	IP50
Nhiệt độ làm việc	-10 đến 70℃
Độ ẩm cho phép	35 đến 85% RH
Trọng lượng	~ 120g

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Encoder Autonics tại AUT VN

Nâng cao năng suất: Tăng độ chính xác trong định vị, giảm tỷ lệ sản phẩm lỗi do sai số cơ khí.
Giảm thiểu thời gian dừng máy (Downtime): Hoạt động ổn định trong môi trường nhiễu nặng, hạn chế sự cố dừng máy đột ngột do mất xung.
Tích hợp dễ dàng: Tương thích hoàn toàn với các dòng PLC phổ biến hiện nay như Siemens S7, Mitsubishi FX/Q, Omron, Delta...
Hỗ trợ kỹ thuật 24/7: Khi mua hàng tại AUT VN, quý khách được hỗ trợ tư vấn lắp đặt và hiệu chỉnh thông số miễn phí.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Kiểm tra nguồn điện: Đảm bảo nguồn cấp chuẩn 12-24VDC. Tuyệt đối không cấp sai điện áp để tránh hỏng mạch điện tử.
Bước 2: Lắp đặt cơ khí: Sử dụng khớp nối mềm (Flexible Coupling) phù hợp với trục Ø8mm để kết nối với động cơ. Tránh dùng lực ép mạnh gây cong trục hoặc hỏng vòng bi.
Bước 3: Đấu nối tín hiệu: Kết nối các cặp dây vi sai A/A-, B/B-, Z/Z- vào module High-speed Counter của PLC theo sơ đồ đấu nối của nhà sản xuất.
Bước 4: Kiểm tra và hiệu chuẩn: Quay trục thủ công, theo dõi giá trị xung trên PLC để xác nhận chiều quay và số xung/vòng (360 P/R) đã chính xác.

Sản phẩm kết hợp khuyến nghị (isRelatedTo)

Bộ đếm xung Autonics: Hiển thị và quản lý giá trị xung thời gian thực trực quan.
Khớp nối trục Ø8mm: Đảm bảo truyền động đồng tâm, triệt tiêu rung động cơ học.
Bộ nguồn Switching 24VDC: Cung cấp nguồn điện sạch, ổn định cho Encoder.
Cáp tín hiệu chống nhiễu: Tối ưu hóa hiệu quả của ngõ ra Line Driver khi truyền tín hiệu khoảng cách xa.

Ứng dụng thực tế (Application)

Máy CNC & Máy Laser: Kiểm soát vị trí bàn máy và trục X, Y, Z với độ chính xác tuyệt đối.
Công nghiệp đóng gói: Điều khiển chiều dài màng co, định vị chính xác vị trí dán nhãn.
Hệ thống băng tải tự động: Đo tốc độ băng chuyền, đếm sản phẩm và đồng bộ hóa dây chuyền.
Cánh tay Robot: Phản hồi góc quay chính xác cho các khớp nối, đảm bảo quỹ đạo chuyển động chuẩn.

Câu hỏi thường gặp (FAQ)

1. Tại sao nên chọn ngõ ra Line Driver thay vì Open Collector cho model E40HB8-360-6-L-24?
Trả lời: Line Driver sử dụng tín hiệu vi sai, giúp triệt tiêu nhiễu điện từ (EMI) cực tốt. Trong môi trường công nghiệp có nhiều biến tần và motor, Line Driver là lựa chọn bắt buộc để tránh hiện tượng nhảy xung hoặc mất xung.

2. Encoder E40HB8-360-6-L-24 có dùng được nguồn 5V không?
Trả lời: Không, model này được thiết kế cho dải điện áp 12-24VDC. Nếu hệ thống của bạn chỉ có nguồn 5V, vui lòng liên hệ AUT VN để chọn model tương ứng (ví dụ đuôi -L-5).

3. Ưu điểm của thiết kế Trục mù (Blind shaft) Ø8mm là gì?
Trả lời: Trục mù không xuyên thấu qua toàn bộ thân máy, giúp tăng độ kín khít, ngăn chặn bụi bẩn, dầu mỡ và hơi ẩm xâm nhập vào đĩa xung bên trong, từ đó kéo dài tuổi thọ thiết bị đáng kể.

4. Sản phẩm này có sẵn hàng tại AUT VN không và thời gian giao hàng ra sao?
Trả lời: AUT VN luôn sẵn kho số lượng lớn model E40HB8-360-6-L-24. Chúng tôi hỗ trợ giao hàng hỏa tốc trong ngày tại TP.HCM và giao nhanh toàn quốc qua các đơn vị vận chuyển uy tín.

5. Tôi có thể lắp Encoder này cho các máy CNC đời cũ không?
Trả lời: Hoàn toàn được, miễn là bộ điều khiển (Controller) của máy hỗ trợ nhận tín hiệu Line Driver (TTL) và có khớp nối tương thích với trục Ø8mm.

6. Chỉ số IP50 của sản phẩm có nghĩa là gì?
Trả lời: IP50 nghĩa là thiết bị có khả năng chống bụi xâm nhập ở mức cơ bản nhưng không chống nước. Do đó, bạn nên lắp đặt Encoder trong tủ điện hoặc môi trường khô ráo để đảm bảo độ bền.

7. Làm sao để tôi chắc chắn sản phẩm mua tại AUT VN là chính hãng?
Trả lời: Tất cả sản phẩm tại AUT VN đều có đầy đủ giấy chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) từ Autonics Vina, kèm theo tem bảo hành chính hãng.

8. Chính sách bảo hành cho Encoder Autonics tại AUT VN như thế nào?
Trả lời: Sản phẩm được bảo hành chính hãng 12 tháng cho các lỗi từ nhà sản xuất. Trong thời gian bảo hành, AUT VN hỗ trợ kiểm tra và thay thế nhanh chóng.

9. Nếu sau khi lắp đặt, chiều đếm xung bị ngược thì phải xử lý thế nào?
Trả lời: Đây là vấn đề phổ biến. Bạn chỉ cần hoán đổi vị trí hai dây tín hiệu pha A và pha B khi đấu nối vào PLC, chiều đếm sẽ được đảo ngược lại chính xác.

10. AUT VN có hỗ trợ kỹ thuật lắp đặt và cài đặt cho khách hàng không?
Trả lời: Có, đội ngũ kỹ thuật của AUT VN hỗ trợ miễn phí qua Zalo, điện thoại hoặc hướng dẫn trực tiếp để quý khách vận hành thiết bị tối ưu nhất.

11. Ý nghĩa của thông số 360 P/R là gì?
Trả lời: P/R (Pulses per Revolution) nghĩa là xung trên mỗi vòng quay. Với 360 P/R, cứ mỗi một vòng quay hoàn chỉnh của trục, Encoder sẽ phát ra đúng 360 xung tín hiệu về bộ điều khiển.

12. Tần số đáp ứng 300kHz có ý nghĩa gì trong vận hành thực tế?
Trả lời: Đây là tốc độ xử lý tín hiệu rất nhanh, cho phép Encoder hoạt động chính xác ngay cả khi máy quay ở tốc độ cao mà không bị trễ hay bỏ sót xung, đảm bảo hệ thống vận hành mượt mà.
