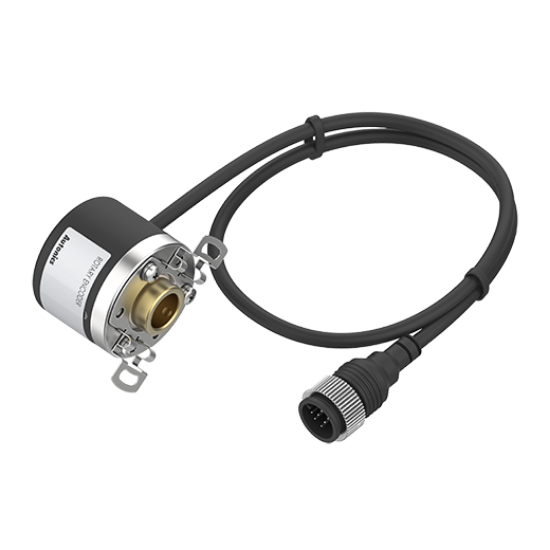

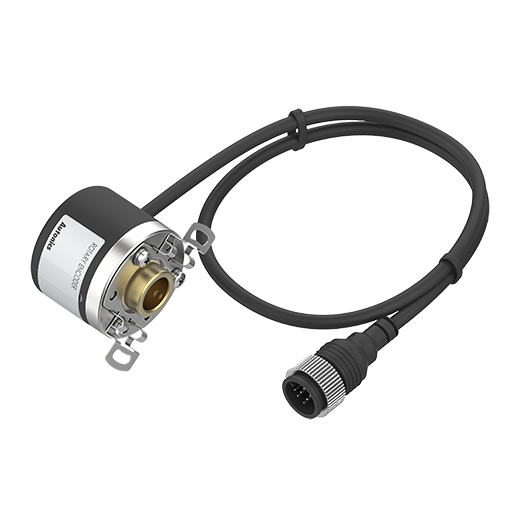

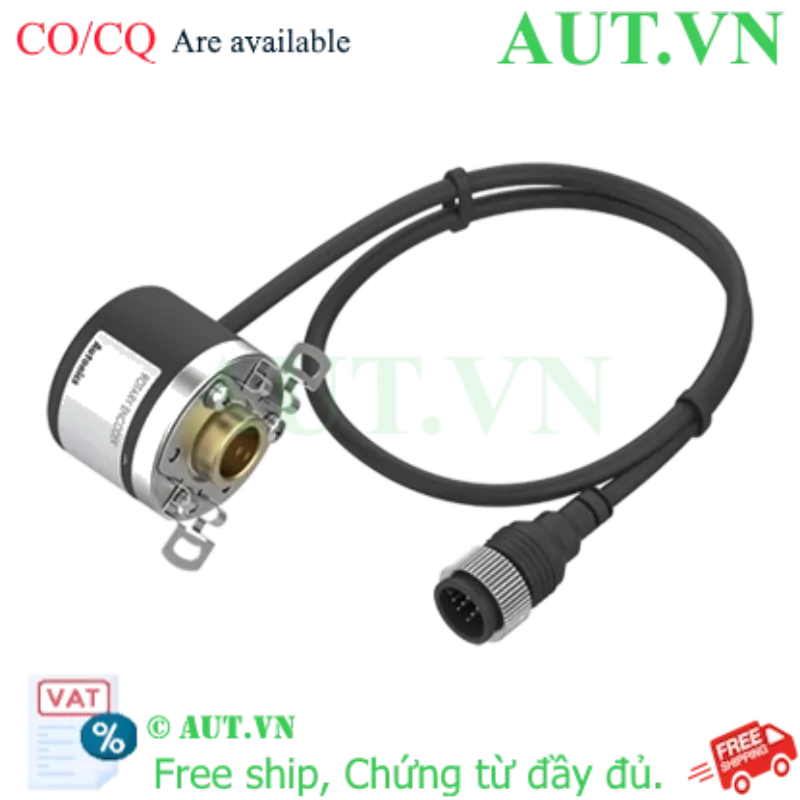

Encoder Autonics E40HB8-5000-6-L-5-C | 5000 P/R, Line Driver, Trục Ø8mm

Độ phân giải cực cao: 5000 xung/vòng (P/R) đảm bảo độ chính xác tuyệt đối trong đo lường.
Ngõ ra Line Driver: Tín hiệu vi sai (A, A-, B, B-, Z, Z-) giúp chống nhiễu vượt trội khi truyền xa.
Nguồn cấp chuẩn: 5VDC ±5%, tương thích tốt với các bộ điều khiển tốc độ cao.
Thiết kế bền bỉ: Trục đặc (Blind shaft) Ø8mm, chuẩn bảo vệ IP50 hoạt động ổn định trong môi trường công nghiệp.

nhà chế tạo: Autonics

SKU: E40HB8-5000-6-L-5-C

Giá cũ: 4.711.650 ₫

Giá bán: 3.769.320 ₫

Cảm biến Encoder Autonics E40HB8-5000-6-L-5-C là dòng encoder tăng tốc (incremental encoder) cao cấp, được thiết kế chuyên dụng cho các hệ thống tự động hóa yêu cầu độ chính xác cực cao về vị trí và tốc độ. Với độ phân giải lên đến 5000 xung/vòng cùng công nghệ ngõ ra Line Driver, sản phẩm giúp loại bỏ hoàn toàn các xung nhiễu điện từ, đảm bảo tín hiệu luôn sạch và ổn định ngay cả trong môi trường nhà máy khắc nghiệt. Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết chất lượng hàng đầu và hỗ trợ kỹ thuật chuyên sâu.

Điểm nổi bật của Encoder Autonics E40HB8

Độ chính xác tuyệt đối: Chỉ số 5000 P/R cho phép chia nhỏ góc quay, giúp kiểm soát chuyển động chính xác đến từng chi tiết nhỏ nhất.
Khả năng chống nhiễu vượt trội: Công nghệ Line Driver (vi sai) cung cấp khả năng truyền dẫn tín hiệu ổn định ở khoảng cách xa, khắc phục triệt để vấn đề nhiễu Common-mode.
Tốc độ đáp ứng nhanh: Tần số đáp ứng lên tới 300kHz, đáp ứng hoàn hảo cho các ứng dụng đòi hỏi tốc độ quay cao và sự phản hồi tức thì.
Thiết kế cơ khí chắc chắn: Trục đặc Ø8mm chịu tải tốt, kết hợp tiêu chuẩn IP50 giúp thiết bị vận hành bền bỉ, giảm thiểu chi phí thay thế.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật E40HB8-5000-6-L-5-C
Đường kính trục	Ø8mm (Trục đặc - Blind shaft)
Độ phân giải	5000 P/R (Xung/Vòng)
Nguồn cấp điện	5VDC ±5%
Ngõ ra điều khiển	Line Driver (TTL)
Pha ngõ ra	A, /A, B, /B, Z, /Z (6 pha vi sai)
Tần số đáp ứng tối đa	300kHz
Tốc độ quay tối đa	5000 rpm
Mô-men khởi động	Max. 50gf.cm (0.0049N.m)
Cấp bảo vệ	IP50
Nhiệt độ vận hành	-10 đến 70℃
Độ ẩm cho phép	35 đến 85%RH
Kiểu kết nối	Giắc cắm xuyên tâm (Radial Connector)

Lợi ích khi sử dụng sản phẩm

Tối ưu hóa quy trình: Độ chính xác cao giúp giảm thiểu sai số sản phẩm, nâng cao năng suất dây chuyền.
Độ tin cậy cao: Giảm thiểu thời gian dừng máy (downtime) nhờ linh kiện chất lượng từ Autonics.
Dễ dàng tích hợp: Chuẩn Line Driver tương thích hoàn hảo với các dòng PLC tốc độ cao (Siemens, Mitsubishi, Omron...) và Driver điều khiển Servo.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Chuẩn bị cơ khí: Kiểm tra độ đồng tâm của trục máy và trục Encoder (Ø8mm). Sử dụng khớp nối mềm để tránh rung chấn làm hỏng vòng bi.
Bước 2: Kết nối nguồn: Cấp nguồn 5VDC ổn định. Lưu ý kiểm tra kỹ cực tính (+/-) để tránh làm hỏng mạch điện tử bên trong.
Bước 3: Đấu nối tín hiệu: Kết nối các cặp pha A, /A, B, /B, Z, /Z vào module nhận tín hiệu của PLC theo đúng sơ đồ Line Driver.
Bước 4: Kiểm tra vận hành: Chạy thử ở tốc độ thấp để xác nhận chiều quay và kiểm tra số xung nhận được trên phần mềm điều khiển.

Sản phẩm thường sử dụng cùng (isRelatedTo)

Bộ điều khiển PLC/HMI tốc độ cao.
Khớp nối mềm (Flexible Couplings) đường kính 8mm.
Bộ nguồn DC 5V chuẩn công nghiệp.
Cáp tín hiệu chống nhiễu chuyên dụng (Shielded Cable).

Ứng dụng thực tế (Application)

Máy đóng gói tự động: Kiểm soát chính xác độ dài màng bao bì và vị trí cắt.
Hệ thống băng tải thông minh: Đo tốc độ và định vị vị trí sản phẩm trên dây chuyền.
Máy CNC & Robot: Phản hồi vị trí trục quay trong các cơ cấu truyền động chính xác.
Thiết bị y tế: Sử dụng trong các hệ thống quét hoặc cánh tay robot cần độ chuẩn xác cao.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi nên chọn ngõ ra Line Driver thay vì Open Collector?
Line Driver sử dụng tín hiệu vi sai (cặp dây âm/dương), giúp triệt tiêu nhiễu điện từ cực tốt, cho phép truyền tín hiệu đi xa và ổn định hơn nhiều so với Open Collector.

2. Tôi có thể dùng nguồn 24V cho Encoder này không?
Tuyệt đối KHÔNG. Sản phẩm này yêu cầu nguồn 5VDC. Nếu cấp 24V sẽ gây cháy thiết bị ngay lập tức.

3. Độ phân giải 5000 P/R có ưu điểm gì?
Nó giúp bạn chia nhỏ 1 vòng quay thành 5000 bước tín hiệu, cho phép kiểm soát vị trí và tốc độ với độ mịn cực cao.

4. Encoder này có chống nước không?
Sản phẩm đạt chuẩn IP50, có khả năng chống bụi nhưng không có khả năng chống tia nước trực tiếp. Bạn nên lắp đặt trong tủ điện hoặc khu vực khô ráo.

5. Làm thế nào để đảo chiều quay của Encoder?
Bạn chỉ cần đảo vị trí dây tín hiệu pha A và pha B trên bộ điều khiển là được.

6. Trục Blind shaft khác gì trục rỗng?
Trục Blind shaft là trục đặc, dùng để lắp vào trục máy thông qua khớp nối, giúp tăng độ bền cơ khí và độ ổn định.

7. AUT VN có cung cấp giấy tờ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ CO/CQ chứng minh nguồn gốc xuất xứ chính hãng.

8. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics Việt Nam.

9. Tại sao tín hiệu Encoder bị mất xung?
Có thể do nguồn cấp không ổn định, cáp tín hiệu không có lớp bọc chống nhiễu hoặc lắp đặt trục không đồng tâm.

10. Mua hàng tại AUT VN có được hỗ trợ kỹ thuật không?
Có, đội ngũ kỹ sư của AUT VN luôn sẵn sàng hỗ trợ cài đặt và xử lý sự cố qua Zalo/Hotline.
