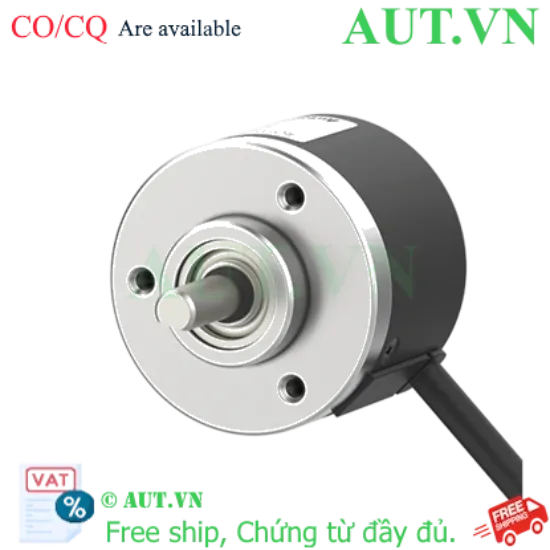

Giới thiệu về Encoder Autonics E40S6-1000-3-V-24
Encoder Autonics E40S6-1000-3-V-24 là thiết bị cảm biến đo tốc độ và vị trí quay kỹ thuật số hàng đầu, được thiết kế để đáp ứng những tiêu chuẩn khắt khe nhất trong tự động hóa công nghiệp. Với độ phân giải 1000 xung/vòng, sản phẩm cung cấp khả năng phản hồi thời gian thực với độ chính xác cực cao, giúp doanh nghiệp tối ưu hóa quy trình vận hành và giảm thiểu sai số cơ khí. Được phân phối chính hãng bởi AUT VN, sản phẩm là sự kết hợp hoàn hảo giữa độ bền bỉ của vật liệu cao cấp và công nghệ xử lý tín hiệu tiên tiến từ Autonics.
Điểm nổi bật của sản phẩm
- Độ chính xác tuyệt đối: Với 1000 P/R, thiết bị cho phép chia nhỏ vòng quay thành 1000 phần bằng nhau, đảm bảo kiểm soát vị trí chính xác đến từng milimet.
- Khả năng chống nhiễu vượt trội: Kiểu ngõ ra Voltage (Điện áp) giúp tín hiệu truyền tải đi xa mà không bị sụt áp, loại bỏ hiện tượng nhiễu điện từ thường gặp trong nhà xưởng.
- Tương thích hệ sinh thái PLC: Hỗ trợ dải nguồn 12-24VDC, kết nối mượt mà với các bộ điều khiển từ Siemens, Mitsubishi, Omron, Delta...
- Thiết kế công nghiệp bền bỉ: Vỏ kim loại chắc chắn, đạt chuẩn bảo vệ IP50, chịu được rung động cơ học cường độ cao.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết chi tiết |
| Model | E40S6-1000-3-V-24 |
| Đường kính trục | 6mm (Trục đặc) |
| Độ phân giải | 1000 xung/vòng (P/R) |
| Điện áp nguồn | 12-24VDC ±5% |
| Kiểu ngõ ra | Voltage Output (Ngõ ra điện áp) |
| Pha tín hiệu | A, B, Z |
| Tần số đáp ứng tối đa | 300kHz |
| Cấp bảo vệ | IP50 |
| Nhiệt độ hoạt động | -10 đến 50°C |
Nguồn tham khảo: Autonics Official Website.
Lợi ích khi sử dụng Encoder Autonics E40S6
- Tăng tỷ lệ sản phẩm đạt chuẩn: Loại bỏ sai số trong đo lường chiều dài và tốc độ, giúp giảm tỷ lệ phế phẩm trong sản xuất.
- Giảm chi phí bảo trì: Linh kiện chính hãng từ AUT VN có tuổi thọ cao, hoạt động ổn định, giảm thiểu thời gian dừng máy đột ngột.
- Lắp đặt nhanh chóng: Kích thước trục 6mm là chuẩn phổ biến, giúp thay thế linh kiện cũ mà không cần thay đổi kết cấu cơ khí của máy.
- Vận hành tốc độ cao: Tần số đáp ứng 300kHz cho phép theo dõi chính xác các chuyển động nhanh của robot và động cơ servo.
Hướng dẫn lắp đặt và kết nối (How-to)
Để đảm bảo Encoder Autonics E40S6-1000-3-V-24 vận hành bền bỉ, hãy tuân thủ các bước sau:
- Lắp đặt cơ khí: Sử dụng khớp nối mềm (Flexible Coupling) đường kính 6mm để nối trục Encoder với trục động cơ/máy. Việc này giúp triệt tiêu rung động và tránh làm cong trục cảm biến.
- Sơ đồ đấu nối điện:
- Dây Nâu: Nguồn dương (+VCC 12-24VDC).
- Dây Xanh Dương: Nguồn âm (0V/GND).
- Dây Trắng (Pha A): Tín hiệu xung A truyền về PLC.
- Dây Xanh Lá (Pha B): Tín hiệu xung B truyền về PLC.
- Dây Cam (Pha Z): Tín hiệu điểm gốc (Zero/Index) để định vị vị trí xuất phát.
- Kiểm tra và căn chỉnh: Cấp nguồn, quay trục chậm bằng tay và kiểm tra giá trị xung tăng/giảm trên PLC để xác định chiều quay chính xác.
Sản phẩm sử dụng chung và tương thích
Để đạt hiệu suất cao nhất, quý khách nên kết hợp Encoder này với:
- Khớp nối mềm 6mm: Bảo vệ trục, chống rung chấn.
- Bộ đếm xung (Counter) Autonics: Theo dõi trực tiếp giá trị xung mà không cần thông qua PLC.
- PLC Công nghiệp: Các dòng Siemens S7-1200, Mitsubishi FX5U, Omron CP1H để xử lý logic.
- Biến tần (Inverter): Tạo vòng lặp điều khiển tốc độ kín (Closed-loop control).
Ứng dụng thực tế của sản phẩm
Encoder E40S6-1000-3-V-24 được ứng dụng rộng rãi trong:
- Công nghiệp đóng gói: Đo chiều dài màng phim, điều khiển cắt bao bì tự động.
- Hệ thống băng tải: Kiểm soát tốc độ di chuyển và định vị sản phẩm trên dây chuyền.
- Máy CNC & Robot: Phản hồi vị trí trục quay cho các cánh tay robot cơ khí.
- Ngành dệt may: Đồng bộ hóa tốc độ các cuộn vải, tránh hiện tượng căng hoặc chùng sợi.
Câu hỏi thường gặp (FAQ)
1. Encoder E40S6-1000-3-V-24 có thể thay thế cho các model hãng khác không?
Có, bạn có thể thay thế nếu sản phẩm cũ có cùng thông số: Trục 6mm, 1000 xung/vòng và ngõ ra Voltage.
2. Sự khác biệt giữa ngõ ra Voltage và Open Collector là gì?
Ngõ ra Voltage truyền tín hiệu điện áp, ít bị sụt áp và chống nhiễu tốt hơn khi đi dây dài so với Open Collector.
3. Tôi có cần mua khớp nối mềm không?
Rất cần thiết. Khớp nối mềm giúp bảo vệ trục encoder không bị gãy hoặc mòn do sai lệch tâm cơ khí.
4. Thiết bị có hoạt động được với nguồn 12VDC không?
Có, dải điện áp hoạt động của sản phẩm là từ 12VDC đến 24VDC (±5%).
5. Chỉ số IP50 có nghĩa là gì?
IP50 giúp chống bụi xâm nhập cơ bản. Tuy nhiên, sản phẩm không chống nước, hãy tránh lắp nơi có tia nước bắn trực tiếp.
6. Làm sao để đổi chiều quay của Encoder?
Bạn có thể đổi vị trí dây pha A và pha B khi kết nối với PLC để đảo chiều đếm xung.
7. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) cho mọi đơn hàng.
8. Thời gian giao hàng là bao lâu?
Tại TP.HCM giao trong ngày. Các tỉnh thành khác từ 2-4 ngày làm việc.
9. Nếu tôi muốn thay đổi độ phân giải (ví dụ 2000 xung) thì sao?
Dòng E40S có nhiều tùy chọn phân giải. Bạn vui lòng liên hệ AUT VN để chọn model phù hợp.
10. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng 12 tháng đối với các lỗi từ nhà sản xuất.
