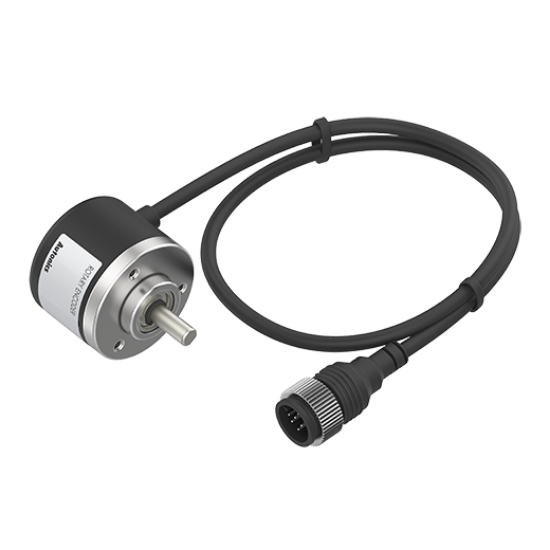

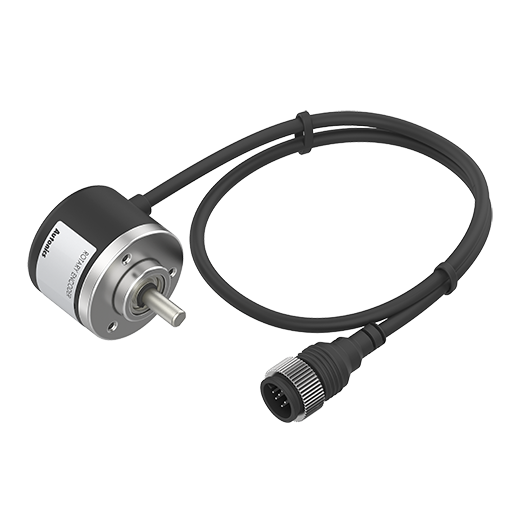

Trong các hệ thống tự động hóa đòi hỏi độ chính xác cao, việc kiểm soát chuyển động của trục động cơ là yếu tố tiên quyết. Encoder Autonics E40S6-1024-3-N-24-C là dòng cảm biến quay gia tăng (Incremental Encoder) cao cấp, cung cấp phản hồi tín hiệu cực kỳ tin cậy cho các hệ thống điều khiển PLC, Servo và máy CNC. Sản phẩm là sự lựa chọn hàng đầu để tối ưu hóa độ chính xác và giảm thiểu sai số trong sản xuất công nghiệp.
Với thương hiệu Autonics danh tiếng toàn cầu, model E40S6-1024-3-N-24-C không chỉ nổi bật về hiệu suất mà còn về độ bền vượt trội. Sản phẩm hiện đang được phân phối chính hãng bởi AUT VN, đảm bảo đầy đủ chứng chỉ CO/CQ và hỗ trợ kỹ thuật chuyên sâu.
Điểm Nổi Bật Của Sản Phẩm
- Độ phân giải tối ưu: Với 1024 xung mỗi vòng (P/R), thiết bị cho phép chia nhỏ góc quay cực mịn, giúp kiểm soát vị trí chính xác tuyệt đối cho các ứng dụng đòi hỏi độ tinh xảo.
- Tính tương thích cao: Ngõ ra NPN Open Collector giúp dễ dàng kết nối với các bộ điều khiển (PLC) của Nhật Bản như Mitsubishi, Omron, Keyence...
- Cấu trúc cơ khí bền bỉ: Thiết kế trục đặc Ø6mm chắc chắn, chịu được tải trọng xoắn tốt và dễ dàng tích hợp vào các cơ cấu truyền động hiện có.
- Khả năng đáp ứng tốc độ cao: Tần số đáp ứng lên đến 300kHz, đảm bảo không mất xung ngay cả khi hệ thống vận hành ở tốc độ cao.
Bảng Thông Số Kỹ Thuật Chi Tiết
Thông số kỹ thuật Encoder Autonics E40S6-1024-3-N-24-C
| Thương hiệu | Autonics |
|---|
| Model | E40S6-1024-3-N-24-C |
|---|
| Loại Encoder | Incremental Encoder (Gia tăng) |
|---|
| Độ phân giải | 1024 P/R (xung/vòng) |
|---|
| Đường kính trục | Ø6mm (Trục đặc) |
|---|
| Nguồn cấp định mức | 12-24VDC ±5% |
|---|
| Ngõ ra tín hiệu | NPN Open Collector (Mạch thu hở) |
|---|
| Các pha ngõ ra | A, B, Z |
|---|
| Tần số đáp ứng tối đa | 300kHz |
|---|
| Tốc độ quay tối đa | 5000 rpm |
|---|
| Mô-men khởi động | Max. 40gf.cm (0.00392N.m) |
|---|
| Kiểu kết nối | Giắc cắm xuyên tâm (Radial Connector) |
|---|
| Cấp bảo vệ | IP50 |
|---|
| Nhiệt độ vận hành | -10 đến 70℃ |
|---|
Lợi Ích Khi Sử Dụng Encoder Autonics E40S6
- Tối ưu hóa năng suất: Độ chính xác cao giúp giảm thiểu lỗi sản phẩm, từ đó tăng hiệu suất vận hành tổng thể của dây chuyền.
- Giảm chi phí bảo trì: Sản phẩm chính hãng Autonics có tuổi thọ cao, hoạt động ổn định giúp giảm thời gian dừng máy (Downtime) ngoài ý muốn.
- Lắp đặt linh hoạt: Thiết kế chuẩn công nghiệp giúp việc thay thế và nâng cấp hệ thống trở nên đơn giản, nhanh chóng.
- An tâm về chất lượng: Khi mua tại AUT VN, khách hàng được đảm bảo hàng chính hãng 100% kèm chế độ bảo hành hậu mãi chu đáo.
Hướng Dẫn Lắp Đặt Và Sử Dụng (How-to)
- Bước 1: Lắp đặt cơ khí: Sử dụng khớp nối (Coupling) phù hợp với trục Ø6mm. Căn chỉnh encoder sao cho đồng tâm với trục động cơ để tránh rung lắc và mòn vòng bi.
- Bước 2: Kết nối điện: Cấp nguồn 12-24VDC vào chân VCC và 0V. Lưu ý: Vì là ngõ ra NPN Open Collector, cần sử dụng điện trở kéo lên (Pull-up resistor) nếu bộ điều khiển chưa có tích hợp sẵn.
- Bước 3: Thiết lập phần mềm: Cấu hình module đếm xung trên PLC tương ứng với giá trị 1024 xung/vòng để máy nhận diện đúng vị trí.
- Bước 4: Kiểm tra thực tế: Chạy máy ở tốc độ thấp, kiểm tra tín hiệu các pha A, B, Z trên oscilloscope hoặc phần mềm giám sát PLC để xác nhận hướng quay và độ ổn định.
Sản Phẩm Thường Sử Dụng Chung
- Khớp nối trục (Coupling): Khớp nối mềm Ø6mm giúp bù sai lệch tâm và giảm chấn.
- Bộ điều khiển PLC: Các dòng PLC Mitsubishi FX, Omron CJ/CP, Siemens S7-1200.
- Bộ chuyển đổi tín hiệu: Module chuyển đổi NPN sang PNP nếu hệ thống yêu cầu ngõ ra PNP.
Ứng Dụng Thực Tế
- Máy đóng gói tự động: Định vị chính xác vị trí cắt và đóng gói bao bì.
- Hệ thống băng tải thông minh: Đo tốc độ và kiểm soát khoảng cách di chuyển của sản phẩm.
- Cánh tay Robot & Máy CNC: Phản hồi vị trí góc quay chính xác cho các khớp nối và trục di chuyển.
- Thiết bị đo lường công nghiệp: Ứng dụng trong các máy kiểm tra kích thước, độ dài sản phẩm.
Câu Hỏi Thường Gặp (FAQ)
1. Encoder E40S6-1024-3-N-24-C có dùng được cho nguồn 5V không?
Không, model này yêu cầu dải nguồn cấp từ 12VDC đến 24VDC để đảm bảo hoạt động chính xác.
2. Tại sao tôi không thấy tín hiệu xung khi kết nối với PLC?
Bạn cần kiểm tra xem đã có điện trở kéo lên (Pull-up resistor) chưa, vì ngõ ra NPN Open Collector cần điện trở này để tạo mức logic cao.
3. Sự khác biệt giữa ngõ ra NPN và PNP là gì?
NPN kéo tín hiệu về mức 0V (GND) khi có xung, thường dùng cho PLC Nhật. PNP đẩy tín hiệu lên mức VCC, thường dùng cho PLC Châu Âu.
4. Trục Ø6mm này có dễ thay thế không?
Có, đây là kích thước trục tiêu chuẩn, cực kỳ phổ biến và dễ dàng tìm mua khớp nối thay thế.
5. Tín hiệu pha Z có tác dụng gì?
Pha Z cung cấp một xung duy nhất mỗi vòng quay, cực kỳ quan trọng để xác định điểm gốc (Home position) cho máy.
6. Chỉ số IP50 có chống được nước không?
IP50 chỉ có khả năng chống bụi, không chống được nước. Bạn nên lắp đặt trong tủ điện hoặc môi trường khô ráo.
7. Tần số 300kHz có ý nghĩa gì?
Nó cho biết khả năng xử lý tốc độ cao của Encoder. Tần số này giúp máy không bị mất xung khi vận hành ở tốc độ quay lớn.
8. Làm sao để phân biệt hàng chính hãng Autonics?
Hàng chính hãng mua tại AUT VN luôn có tem nhãn rõ ràng, đầy đủ chứng chỉ CO/CQ và bao bì chuẩn từ nhà sản xuất.
9. Tôi có thể dùng encoder này để đo tốc độ không?
Hoàn toàn được. Bằng cách đếm số xung trong một đơn vị thời gian, PLC có thể tính toán chính xác tốc độ quay của trục.
10. Sản phẩm có được bảo hành tại Việt Nam không?
Có, sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics thông qua nhà phân phối AUT VN.
Cam Kết Từ AUT VN
AUT VN tự hào là đơn vị cung cấp thiết bị tự động hóa uy tín hàng đầu với:
1. Cam kết hàng chính hãng Autonics 100%.
2. Cung cấp đầy đủ hóa đơn VAT và chứng chỉ CO/CQ.
3. Giá thành cạnh tranh nhất thị trường.
4. Hỗ trợ kỹ thuật và tư vấn giải pháp chuyên sâu.
